PVC软管六大特点_PVC软管生产工艺流程

动，速度可调。
④ 加热装置可用电阻加热或热风循环加热。作用是
让缠绕在内层管表面的化学纤维受热收缩，紧贴在管外表
面；另外，塑料内层管表面受热熔融，有利于管外层熔料
与内层管外表面的覆合，牢固结合成一体。
a
10
成型工艺及挤塑温度
•
① 原料按配方要求计量后，各种原料中先把PVC树脂和增塑剂
加入高速混合机内混合搅拌。具体要求和PVC软管的原料混配方法相
a
5
为提高透明度,在选择加工辅料时,尽可能选用 折光率与PVC树脂折光率(1.52～1.55)相同或 相近的助剂。因为折光率相同或相近的原料 经加工为均一的混合物时,其折光率也与原料 的折光率相近。这样在入射光方向上的散射 现象就不会增多,因而制品的浊度也就不会增 加,制品的透明度不会受太大的影响。制品的 柔软性则主要取决于增塑剂的用量及增塑剂
台挤出成型管外层，螺杆为等距不等深渐变型，长径比为
18～25，压缩比为2.5～3.5。挤出机的规格由挤出管的直
径大小来决定。
③ 纤维缠绕机的选择由生产管的规格来决定，按管
材的直径大小选择线盘的线锭数。管直径不大时，可用16
支纱，两线盘的 线锭数相等，缠绕网格的线夹角可以是
60°或90°，工作转速在2m/min左右，用直流电动机驱
a
3
配方
• PVC透明软管的配方主要由聚氯乙 烯树脂、增塑剂、稳定剂、润滑剂 及补色剂等原、辅材料组成。
a
4
聚氯乙烯树脂（PVC SG3）
100 硬脂酸钡（BaSt） 1.0
邻苯二甲酸二辛酯（DOP）
28.0 硬脂酸镉（CdSt）0.7
邻苯二甲酸二丁酯（DBP）
22.0 石蜡（P-Cl） 0.2

pvc排水管生产工艺
PVC排水管是一种常用于建筑物排水系统中的管道，它具有
耐腐蚀、密封性好、重量轻等优势。

下面将介绍PVC排水管
的生产工艺。

PVC排水管的生产首先需要准备原料，主要包括PVC树脂、
增塑剂、稳定剂等。

这些原料需要进行称量，确保每种原料的比例正确。

接下来，在搅拌机中将原料进行混合。

搅拌机会将原料充分混合，形成均匀的混合物，以确保产品的质量。

混合后的原料会被输送到挤出机中。

挤出机是PVC排水管生
产的关键设备，它会将原料加热至熔化状态，并将熔融的
PVC推送到模具中。

PVC排水管的模具采用圆形截面的形状，通过挤出机将熔融
的PVC材料注入到模具中。

模具中还配有冷却装置，以确保
熔融的PVC能够迅速冷却，并保持固态。

经过冷却后，PVC排水管会自动从模具中排出。

此时，工作
人员会检查每根管材的长度、外观等。

如果发现有缺陷的管材，将会被割出，不符合要求的材料会被剥离。

接下来，通过加工工艺将排水管的两端切平，并在一侧打上标志。

这些加工都旨在确保PVC排水管的质量和规格。

之后，PVC排水管需要进行包装。

一般来说，常用的包装方
式是使用塑料薄膜将排水管包装起来，并标记上产品的信息，如规格、生产日期等。

最后，包装完成后，PVC排水管就可以运输到用户手中，用
于建筑物的排水系统。

总结起来，PVC排水管的生产工艺主要包括原料准备、混合、挤出成型、冷却、排出、质检、切平加工、包装等环节。

通过这些工艺，可以生产出质量好、规格标准的PVC排水管产品。

pvc的主要生产工艺PVC（聚氯乙烯）是一种常见的合成塑料，广泛用于制造管材、电线电缆、地板、打印纸等各种产品。

PVC的生产工艺主要包括聚合、表面处理、挤出、注塑和模压等步骤。

首先，聚合是PVC生产的第一步。

聚合是将乙烯与氯气在高温条件下进行反应，生成PVC的聚合物。

这一步骤通常使用容量较大的反应釜进行，反应温度和反应时间需要严格控制，以确保产生高质量的PVC。

第二，表面处理是为了净化聚合后的PVC料块表面，使其更容易进行后续的加工。

通常采用机械或化学方法对PVC料块进行清洗、切割和去除杂质等处理，从而得到适合后续操作的PVC料块。

第三，挤出是PVC生产的关键步骤之一。

挤出是将表面处理后的PVC料块加热到熔融状态，然后通过挤出机将其挤出成型，形成所需的管材或型材。

挤出机的挤出头具有特定的形状和结构，能够使熔融态的PVC通过模具，加压并形成所需的截面形状。

第四，注塑是将PVC料块熔融并注入模具中，形成所需的产品形状。

注塑通常用于制造PVC制品，如电线电缆插头、开关、打印纸等。

注塑过程中需要掌握好熔化温度和注射速度等参数，以保证产品质量。

最后，模压是一种将PVC加热到熔融状态并注入模具中的方法，用于制造复杂形状的PVC制品。

模压可以制造出各种类型的PVC制品，如地板砖、垫片、密封圈等。

与注塑相比，模压通常需要更高的温度和压力。

总的来说，PVC的主要生产工艺包括聚合、表面处理、挤出、注塑和模压等步骤。

这些步骤需要掌握合适的温度、时间和压力等参数，以确保生产出高质量的PVC制品。

随着技术的不断进步，PVC的生产工艺也在不断改进，以提高生产效率和产品质量。

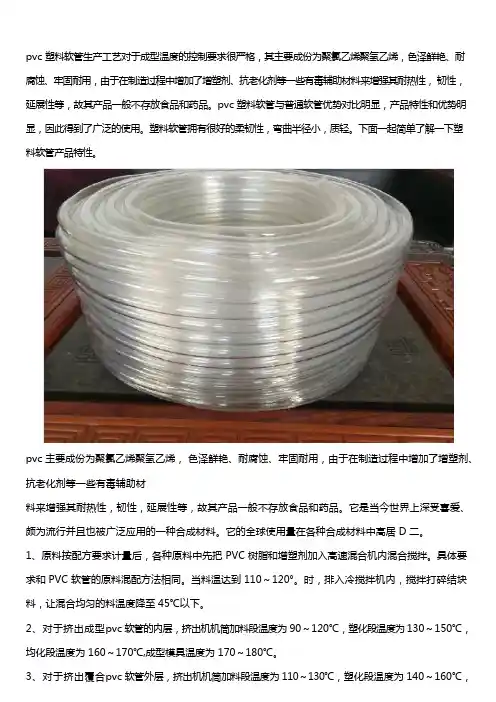

pvc塑料软管生产工艺对于成型温度的控制要求很严格，其主要成份为聚氯乙烯聚氢乙烯，色泽鲜艳、耐腐蚀、牢固耐用，由于在制造过程中增加了增塑剂、抗老化剂等一些有毒辅助材料来增强其耐热性，韧性，延展性等，故其产品一般不存放食品和药品。

pvc塑料软管与普通软管优势对比明显，产品特性和优势明显，因此得到了广泛的使用。

塑料软管拥有很好的柔韧性，弯曲半径小，质轻。

下面一起简单了解一下塑料软管产品特性。

pvc主要成份为聚氯乙烯聚氢乙烯，色泽鲜艳、耐腐蚀、牢固耐用，由于在制造过程中增加了增塑剂、抗老化剂等一些有毒辅助材料来增强其耐热性，韧性，延展性等，故其产品一般不存放食品和药品。

它是当今世界上深受喜爱、颇为流行并且也被广泛应用的一种合成材料。

它的全球使用量在各种合成材料中高居D二。

1、原料按配方要求计量后，各种原料中先把PVC树脂和增塑剂加入高速混合机内混合搅拌。

具体要求和PVC软管的原料混配方法相同。

当料温达到110～120°。

时，排入冷搅拌机内，搅拌打碎结块料，让混合均匀的料温度降至45℃以下。

2、对于挤出成型pvc软管的内层，挤出机机筒加料段温度为90～120℃，塑化段温度为130～150℃，均化段温度为160～170℃,成型模具温度为170～180℃。

3、对于挤出覆合pvc软管外层，挤出机机筒加料段温度为110～130℃，塑化段温度为140～160℃，均化段温度为160～170℃,成型模具温度为170～180℃。

pvc塑料软管与普通软管优势对比的优势：pvc塑料软管里面是由金属镶嵌的，管壁比较光滑，没有气泡。

还具有耐用，不容易老化的特点，还可以在各种极度的环境下使用，比如：高温、严寒、潮湿等；使用寿命长。

跟普通的软管相比，具有明显的优势，可以在生活中当燃气管、水管等来使用。

聚氯乙烯透明钢丝软管符合很多企业对新型管材的要求，解决了传统软管容易老化、适应性差等缺点，可以用来运送很多生活液体资源如：水、石油等。
