合成高分子防水材料

合成高分子防水卷材的粘结材料有哪些合成高分子防水卷材的粘结材料有哪些？合成高分子防水卷材常用的胶粘剂有：天然橡胶系胶粘剂、再生橡胶系胶粘剂、丁腈橡胶系胶粘剂、聚异丁烯胶粘剂、沥青系胶粘剂、醋酸乙烯树脂系胶粘剂、环氧树脂系胶粘剂。

合成高分子防水卷材常用的胶粘剂其特性亦各有不同之处，现分别介绍如下。

（1）天然橡胶系胶粘剂：具有很好的粘结性和强度。

用甲苯、环已烷、汽油等熔剂，把生橡胶加以溶解，填充剂用炭黑、无水硅酸、碳酸钙等，增粘剂用香豆酮、松脂等，硫化剂用硫磺、氧化铝等，还可掺入稳定剂、防老剂等。

（2）再生橡胶系胶粘剂：剥离强度比天然橡胶好，粘结层的处理简单，造价低，溶解用汽油、石油、甲苯等，填充剂用石棉、碳酸钙等，防老化剂用胺类。

（3）氯丁橡胶系胶粘剂：硬化速度快、粘结强度高，耐热、耐光照、耐候、耐酸、耐油等性能都较好，耐水浸泡能力较差。

溶剂用甲苯、甲乙酮、醋酸乙酯、石油等，参加稳定剂、填充剂、酚醛树脂等，氯丁橡胶系胶粘剂用于卷材与基层的粘结。

（4）丁腈橡胶胶粘剂：本品粘结性能好，与其他胶粘剂的相容性良好，还具有耐油性、耐药物性、耐老化性，溶剂用丙酮、甲乙酮等。

（5）聚异丁烯胶粘剂：本品在化学上非常稳定，耐酸、耐碱、耐水、耐寒性能良好，可用多种溶剂，可掺用多种填充剂。

适用于抗风压的压敏胶条。

（6）沥青系胶粘剂：使用氧化沥青，软化点较高，延伸性小，针入度为20～30，添加矿物质等填充剂、松香系树脂、天然橡胶，合成橡胶等。

沥青系胶粘剂作业性良好，但此类胶粘剂没有耐油性，受热易变形，低温时又易开裂等缺陷。

（7）醋酸乙烯树脂系粘剂：本品在温度较低的条件下具有流动性好，粘结性能好等优点，但耐热性低，耐水性差。

溶剂主要是乙醇，配合各种填充剂。

与氯乙烯共聚后，性能得到改善，此时本体系胶粘剂所用的溶剂为甲苯和丙酮。

（8）环氧树脂系胶粘剂：环氧树脂类胶粘剂一般不含挥发性溶剂，在固化时收缩少。

本品所采用的环氧树脂胶多使用改性焦油环氧树脂，这有利于提高耐水性，改善伸长率，降低成本。

合成高分子卷材防水层一、材料要求1 三元乙丙橡胶防水卷材、氯化聚乙烯——橡胶共混防水卷材：应有出厂合格证、卷材及胶粘剂的现场抽样复验报告，并应符合现行国家标准或行业标准。

卷材规格：厚度：1.5mm、1.2mm；宽度：1.0mm；卷材长度：20.0mm。

防水卷材主要技术性能见表1。

表1 合成高分子防水卷材主要技术性能项目技术性能三元乙丙橡胶防水卷材氯化聚乙烯—橡胶共混防水卷材断裂拉伸强度（MPa）≥7.5 ≥6.0 扯断伸长率（%）≥450 ≥400 撕裂强度（Kn/m）≥25 ≥24 低温弯折(℃) ≤-40 ≤-30不透水性0.3 MPa,30min，无渗漏0.3 MPa，30min无渗漏臭氧老化伸长率40%，500pphm无裂纹伸长率20%，500pphm无裂纹注：表中三元惭丙橡胶防水卷材，执行GB18173.1-2000（JL）标准；氯化聚乙烯—橡胶共混防水卷材，执行GB18173.1-2000（JL）标准。

2 配套材料见表2。

卷材名称配套材料名称规格用途三元乙丙橡胶防水卷材聚氨酯底胶甲、乙料，双组分基层处理剂CX—404胶单组分氯丁胶卷材与基层粘结丁基胶粘剂A、B双组分卷材与卷材粘结聚氨酯密封膏甲、乙双组分卷材接缝密封氯化聚乙烯—橡胶共混防水聚氨酯底胶甲、乙料，双组分基层处理剂CX—409胶单组分氯丁粘剂卷材与基层粘结注：胶粘剂的粘结剥离强度（卷材与卷材）≥15N/10mm，浸水后的保持率不小于70%。

二、主要机具一般应备有配料桶、台秤、手持电动搅拌器、手持压辊、长把滚刷、油漆刷、扫帚、钢丝刷、开刀、剪刀、橡皮刮板、弹线盒、盒尺等。

三、作业条件1 地下防水层施工，在地下水位较高的情况下，防水层施工之前应做好降低地下水位和排水工作，地下水位应降至防水层底标高500mm以下，并保持到防水层施工完毕及底板混凝土打完。

2 铺贴防水层的基层表面，应平整、牢固、清洁、干燥，并经验收合格。

3 基层表面不得有空鼓、开裂、起砂、脱皮等缺陷。

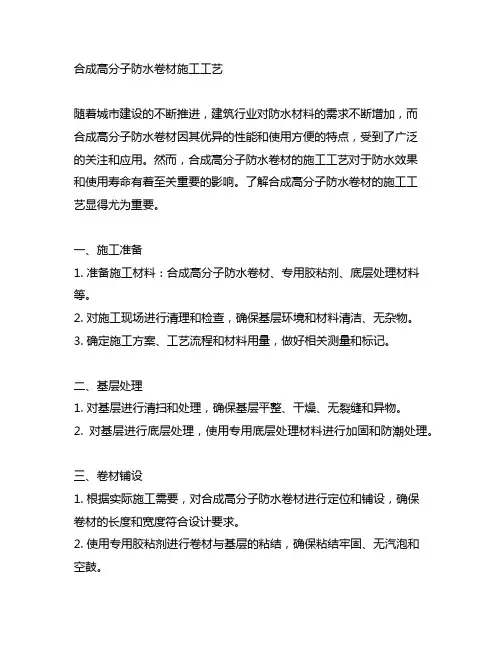

合成高分子防水卷材施工工艺随着城市建设的不断推进，建筑行业对防水材料的需求不断增加，而合成高分子防水卷材因其优异的性能和使用方便的特点，受到了广泛的关注和应用。

然而，合成高分子防水卷材的施工工艺对于防水效果和使用寿命有着至关重要的影响。

了解合成高分子防水卷材的施工工艺显得尤为重要。

一、施工准备1. 准备施工材料：合成高分子防水卷材、专用胶粘剂、底层处理材料等。

2. 对施工现场进行清理和检查，确保基层环境和材料清洁、无杂物。

3. 确定施工方案、工艺流程和材料用量，做好相关测量和标记。

二、基层处理1. 对基层进行清扫和处理，确保基层平整、干燥、无裂缝和异物。

2. 对基层进行底层处理，使用专用底层处理材料进行加固和防潮处理。

三、卷材铺设1. 根据实际施工需要，对合成高分子防水卷材进行定位和铺设，确保卷材的长度和宽度符合设计要求。

2. 使用专用胶粘剂进行卷材与基层的粘结，确保粘结牢固、无汽泡和空鼓。

四、卷材接缝处理1. 对卷材的接缝进行处理，采用专用接缝材料进行填充和密封，确保接缝牢固、无渗漏。

2. 对接缝处理后的卷材进行压实，使接缝处的材料充分融合和粘结。

五、边角处理1. 对卷材的边角进行修剪和处理，确保边角整齐平整、无残留。

2. 使用专用边角材料进行边角处理，增强边角部位的耐水性和抗压性。

六、施工验收1. 对施工完成的合成高分子防水卷材进行验收，检查卷材的铺设和处理是否符合设计要求和施工规范。

2. 对验收合格的防水卷材进行保护处理，避免外力损害和日晒雨淋。

3. 做好施工记录和整理施工资料，确保施工过程的记录和管理。

通过以上施工工艺的合理进行，可以保证合成高分子防水卷材的施工质量和防水效果。

施工工艺的规范化和专业化也是保障建筑工程质量和安全的重要手段。

希望相关从业人员对合成高分子防水卷材的施工工艺有更深入的了解和掌握，为建筑工程的安全和可持续发展做出更大的贡献。

七、施工环境要求1. 确保施工现场空气流通，保持通风良好的状态，以确保胶粘剂和其他液体材料的挥发能够及时散发，避免对工人的健康产生不利影响。

合成高分子防水卷材合成高分子防水卷材是以合成橡胶、合成树脂或两者的共混体为基料，加入适量的化学助剂和填充料等，经不同工序（混炼、压延或挤出等）加工而成的可弯曲的片状防水材料。

合成高分子防水卷材具有拉伸强度和抗撕裂强度高、断裂伸长率大、耐热性和低温柔性好、耐腐蚀、耐老化等一系列优良的性能，是新型的高档防水卷材。

合成高分子防水卷材的品种主要有树脂基防水卷材（聚乙烯、聚氯乙烯、氯化聚乙烯等）、橡胶基防水卷材（三元乙丙橡胶、氯丁橡胶等）、树脂-橡胶共混防水卷材三大类，其中又可分为加筋增强型与非加筋增强型两种。

该种卷材按厚度分为1mm、1.2mm、1.5mm和2.0mm等规格，一般单层铺设，可采用冷黏法或自黏法施工。

1.树脂基防水卷材1)聚氯乙烯（PVC)防水卷材聚氯乙烯防水卷材是由聚氯乙烯、软化剂或增塑剂、填料、抗氧化剂和紫外线吸收剂等经过混炼、压延等工序加工而成的弹塑性卷材。

由于软化剂和增塑剂的掺入，使聚氯乙烯防水卷材的变形能力和低温柔性大大提高。

聚氯乙烯防水卷材的性能优于沥青防水卷材，其抗拉强度、断裂伸长率、撕裂强度高，低温柔性好、吸水率小、卷材的尺寸稳定、耐腐蚀性能好，使用寿命为（10~15)年以上。

聚氯乙烯防水卷材主要用于屋面防水要求高的工程和水池、堤坝等防水、抗渗工程，施工时一般采用全贴法，也可用局部粘贴法。

2)氯化聚乙烯防水卷材氯化聚乙烯防水卷材是以含氯量为30%~40%的氯化聚乙烯为主加入适量的填料和其他的化学添加剂后经混炼、压延等工序加工而成。

含氯量为30%~40%的氯化聚乙烯除具有热塑性树脂的性质之外，还具有橡胶的弹性。

氯化聚乙烯防水卷材分为非增强型（I)和增强型（Ⅱ）两种，其技术性能见表11-8。

氯化聚乙烯防水卷材拉伸强度和不透水性好、耐老化、耐酸碱、断裂伸长率高、低温柔性好，使用寿命可达15年以上。

3)聚乙烯防水卷材聚乙烯防水卷材又称丙纶无纺布双覆面聚乙烯防水卷材，是由聚乙烯树脂、填料、增塑剂、抗氧化剂等经混炼、压延，并双面覆丙纶无纺布而成。
