一个简单的用VB编写的上位机程序自己想做一个简单上位机，却发现相关的资料很少，于是在做出来之后把自己的这样一个简单程序上传，给新入门的朋友一个借鉴学习的资料。
窗口布局用到的MSComm控件的基本属性（必用）CommPort：设置或返回串口通信的串口号（COM口）设置格式是：mPort[=value]，其中object为控件名，如MSComm1；value的合法值是整形的数据，例如1,2……比如mPort=1（默认值），表示我们将用COM1口进行通信COM口可以通过鼠标右击“我的电脑（计算机）”图标，在弹出的快捷菜单中选择“管理”，弹出如下图左边的对话框左键点击“设备管理器”可以看到上图右边对话框左键点击设备管理器可以看到如上图右边视图其中的就是当前连接到计算机的可用串口了Settings：以字符串的形式设置或返回串口通信参数。
设置格式：mPort[=value]其中object为控件名，如MSComm1；Value需为一字符串，由四个设置值组成其格式为：“波特率，奇偶校验，数据位，停止位”Portopen：设置或返回串口状态，若其已经打开，则返回TRUE，否则返回FALSE 设置格式：object.Portopen[=value]其中object为控件名，如MSComm1；value为一逻辑值，若为TRUE，则打开，否则关闭注意：如果串口不是打开（关闭），而对它进行关闭（打开）将会出错RThreshold：该属性为一阀值。
当接收缓冲区中字符数达到该值时，MSComm 控件设置Commevent属性为ComEvReceive，并产生OnComm事件。
用户可在OnComm事件处理程序中进行相应处理。
若Rthreshold属性设置为0，则不产生OnComm事件。
例如用户希望接收缓冲区中达到一个字符就接收一个字符，可将Rthreshold设置为1。
这样接收缓冲区中接收到一个字符，就产生一次OnComm事件。
自己用VB编制的上位机（MSComm控件）本人初学者，许多地方显得粗糙笨拙，但总算是成功了，不过自我感受VB真的很简单，我大致学了两三个星期就可以了。
本文只同向我一样的初学者分享一下经验，毕竟咱不是专业的。
下面开始。
上位机可方便地实现与单片机之间进行信息传递交互，能够更加容易对机械手臂进行控制，实现操作可视化，更加直观，保存重要数据等功能。
我们利用Visual Basic 6.0(以下简称VB)来编制上位机，VB 是一种功能强大、简单易学的程序设计语言。
它不但保留了原先Basic 语言的全部功能，而且还增加了面向对象程序设计功能。
它不仅可以方便快捷地编制适用于数据处理、多媒体等方面的程序，而且利用ActiveX控件MSComm还能十分方便地开发出使用计算机串口的计算机通信程序。
本实验涉及控制六路舵机，所以需要编制上位机实现一次向下位机传输含有六个数据的数组，同时接受来自下位机的数组，并显示。
整个过程可分为如下几个过程：一：VB是面向对象的语言，首先需要绘制程序界面该上位机大致分为左边的功能部分与右边的可视化调节部分。
功能部分有端口选择，用以选择合适的端口进行串口通信，波特率选择，打开与关闭端口，动作设置等。
为了便于布局，应用frame控件建立区域，再将控件拖到frame 区域中，对于功能相同的控件来说，建立控件组的方式会使编程避免重复繁琐，例如HScrollbar控件，先向frame区域内拖入一个HScrollbar控件，再复制，粘贴到frame区域内部，则提示是否建立控件组，点击确定即可。
这样便为后续编程带来很大的方便。
调节部分运用Hscrollbar控件来粗略调节度数，设定按钮与文本框配合来精确调节输出度数。
用右列文本框实时读取舵机当前角度。
用optionbutton控件来选择hscrollbar的步进精度，这里分为0.1度与1度两个不同的选项。
由于一组optionbutton中在程序运行中只能有一个处于选中状态，根据本程序要求，每一横列的两个optionbutton为一组，这样就需要frame控件，在同一个frame区域里的optionbutton默认为一组。
首先，我们来大概的回忆一下单片机的串口通信。
8051单片机的串行接口由数据缓冲寄存器SBUF、移位寄存器、串行控制寄存器SCON组成。
8051单片机的串行接口是一个可编程的全双工通信接口，通过软件编程可以作为通用异步接收和发送器使用，也可作为同步移位寄存器,还可实现多机通信。
其帖格式有8位、10位和11位，通过T1或T2设置各种波特率。
1.1 串行口工作原理在发送和接收数据前，先对串行口进行初始化设置，要明确串行口的工作方式、波特率等。
1．发送数据发送数据，由累加器A送入发送缓冲寄存器SBUF，在发送控制器控制下组成帧结构，并自动以串行方式从TXD输出，每发送完一帧TI置位，可以通过中断方式或查询方式来了解数据的发送情况。
值得注意的是TI只能用软件复位。
2．接收数据单片机每接收完一帧数据，RI置位，通过中断或查询方式来了解数据的接收情况，然后用MOV A，SBUF指令，将接收缓冲寄存器(SBUF)的值送累加器A。
RI与TI一样，也只能用软件复位。
1.2串行口工作方式8051单片机通过编程可选择4种串行通信工作方式。
1.方式0在方式0下，串行口用作同步移位寄存器，以8位数据为1帧，先发送或接收最低位，每个机器周期发送或接收1位，其波特率为fosc/12。
串行数据由RXD端输入或输出，同步移位脉冲由TXD端送出。
方式0数据发送与接收是无起始位和停止位，先发送或接收最低位，数据格式为：—D0 D1 D2 D3 D4 D5 D6 D72.方式1在方式1下，串行口为10位通用异步接口，数据格式为：——0 D0 D1 D2 D3 D4 D5 D6 D 7 1 ——发送数据：当执行MOV SBUF，A指令，CPU将1字节的数据写入发送缓冲寄存器SBUF，数据从引脚TXD端输出，当发送完1帧数据后，TI标志置1，可用中断或查询方式来了解数据发送情况，TI只有通过软件复位。
接收数据：接收时，先使REN置1，使串行口处于允许接收状态，RI标志为0，串行口采样到RXD由1到0时，确认是起始位0，就开始接收1帧数据。
上位机快速开发教程上位机是指与下位机（如PLC、单片机等）通信的上层应用软件，通常用于监控、控制和管理下位机的运行状态和数据。
上位机的快速开发对于工业自动化和物联网应用非常重要。
下面是一个上位机快速开发的教程，帮助你初步了解并掌握上位机的开发过程。
首先，你需要选择一个适合的上位机开发平台。
常见的上位机开发平台有LabVIEW、C++、Java、Python等，选择适合自己的开发平台可以提高开发效率和开发体验。
这里以Python为例，因其简洁、易用和广泛应用。
第二步是编写上位机的通信代码。
上位机需要与下位机进行通信，通常通过串口、网络或者其他通信协议实现。
在Python中，你可以使用PySerial库进行串口通信，使用Socket库进行网络通信。
根据你的具体需求，选择合适的通信方法，并编写相应的通信代码。
第三步是设计上位机的用户界面。
上位机的用户界面直接影响用户的交互体验和工作效率。
你可以使用Python的GUI编程库，如Tkinter、PyQt等，设计一个直观、易用、美观的用户界面。
在设计用户界面时，要根据实际需求考虑布局、按钮、文本框、图表等元素的摆放和使用。
第四步是处理和显示下位机数据。
上位机通常需要处理和显示从下位机传来的数据。
在Python中，你可以使用Numpy和Matplotlib等库来进行数据处理和绘图。
根据你的需求，编写相应的数据处理代码，并将数据显示在用户界面上。
第五步是进行测试和调试。
测试和调试是开发过程中不可忽视的重要环节，可以确保上位机的稳定性和可靠性。
你可以编写一些测试用例，模拟不同的场景进行测试，并根据测试结果进行调试和优化。
最后，进行上位机的部署和发布。
你可以将上位机的代码打包成可执行文件，方便用户安装和使用。
你还可以编写用户文档，介绍上位机的使用方法和注意事项。
通过以上快速开发教程，你可以初步了解和掌握上位机的开发过程。
当然，上位机的开发还有很多细节和技巧需要进一步学习和掌握。
好了既然安装好了，也知道labview是用来干什么，下面就给几个基础教程吧！这都是入门级的。
LabVIEW从入门到频率测量系统的开发.pdf《LabVIEW 8.20程序设计从入门到精通》课件.rar再介绍一个labview学习的论坛吧，我上面介绍的两个资料在这里都可以找到。
/bbs/index.php既然是上位机，当然离不开串口通信，不了解串口是不行的，下面再发一个资料串口通信.pdf前面的你大概只用花一天时间就可以解决。
在具备计算机软件环境和基础知识后就可以动手编写程序了。
先把我做的串口接收例子发布出来，大家看看吧，很简单的。
还有就是单片机里的串口驱动和printp函数，这个在论坛里有下载，自己找吧，我不想发重复的东西。
串口接收示例.rar串口收发示例.rar到现在为止，假设你已经成功安装了软件，包括驱动和破解，而且看完了labview的基础知识和串口的基础知识。
手头上也有我给你们的串口例子，相当简单。
还有就是DG128上的printp。
于是就可以在上位机上显示单片机发来的数据了。
下一篇再详细讲述吧！串口程序初步详解在第一篇中，我已经给大家介绍了labview的用途，主要是用于虚拟仪器，数据采集和控制。
labview的安装，破解以及其驱动的安装，其中大家可能会遇到点麻烦，如果电脑技术可以的话，很轻松的就能解决，不过在网上也能搜到解决办法。
还有就是介绍两个资料，这是基础，如果不知道的话，下面很难进行。
建议你们把那个PPT里面的小练习做一下，可以很快的熟悉labview。
同时labview目录下的帮助文档也写得非常好，在\National Instruments\LabVIEW 8.5\manuals里面，尤其是LV_Getting_Started.pdf这个，按照它的步骤做个示波器，然后你就对G编程有个大概的了解的。
有了串口的基本知识，和G编程基本了解，下面就详细讲解一下我在上一篇文章中发给大家的串口示例。
一．打开Visual Basic6.0并设置上位机大小打开Visual Basic6.0,在出现的界面中用鼠标单击，然后点击打开，出现图1-1，图 1-1单击最大化后，在“属性窗口”中找到“Height”、“ScaleHeight”、“ScaleWidth”、“top”、“Width”,并分别填入“9690”“8910”“9390”“360”“9480”。
二．代码编辑器的基本代码输入在界面内找到“视图”，单击，在下拉选项中选择“代码窗口”，单击后出现图1-2，此图就是代码编辑器，在这里填写上位机的代码。
接下来在图1-2中填入如下代码：Private Declare Function ShellExecute Lib "shell32.dll" Alias "ShellExecuteA" (ByV al hwnd As Long, ByV al lpOperation As String, ByV al lpFile As String, ByV al lpParameters As String, ByV al lpDirectory As String, ByV al nShowCmd As Long) As LongPublic data As SinglePublic temp As SinglePublic flag As BytePrivate Sub Form_Load()Form.WindowState = 0If MSComm1.PortOpen = True Then MSComm1.PortOpen = FalseCombo1.AddItem "COM1"Combo1.AddItem "COM2"Combo1.AddItem "COM3"Combo1.AddItem "COM4"MSComm1.InBufferSize = 8MSComm1.OutBufferSize = 2MSComm1.RThreshold = 4MSComm1.SThreshold = 1MSComm1.InputLen = 0MSComm1.InputMode = comInputModeTextMSComm1.InBufferCount = 0End Sub图1-2三．建立菜单项在“工具”菜单中选择“菜单编辑器”选项，出现图1-3.1.在图1-3中的“标题框”和“名称框”分别填入“文件”、“File”，然后单击“下一个”。
3 基于VB6.0的上位机程序设计内部培训资料（不得转载）随着嵌入式系统在电子领域应用的不断深入，可视化的单片机控制与检测系统越来越成为单片机技术的应用热点。
广泛应用到工业自动化生产、交通、医疗、教育和各种自动控制等领域，如心电监护、全方位视频跟踪监视。
在这些复杂的数字系统中，计算机被称为上位机，通过上位机和相关的软件实现传感信号的检测和对外部设备的控制。
利用计算机实现可视化的控制系统包括上位机程序设计、接口设计和单片机系统设计。
单片机相比较计算机而言又叫下位机，是直接对检测对象测量和控制的系统，有时也把接口与下位机设计在在一个系统中统称接口电路。
基于计算机基础的上位机程序可以提高复杂的单片机控制系统的人机交互功能。
本项目设计的内容是一个简单的温度检测系统，上位机程序用来检测和显示单片机系统发送的数据，下位机是一个简单的温度检测系统，通过USB接口虚拟一个串口传输数据，上位机程序实时显示温度，并通过曲线的形式描绘出温度的变化过程。
上位机程序VB6.0设计，程序执行后，上位机程序要定时向下位机即单片机系统发送指令，下位机在接到命令后就开始发送温度信息。
上位机显示的温度曲线要能准确的表示当时的温度，误差不能超过5%，能过显示的温度范围在20摄氏度到80摄氏度之间。
上位机程序两次接收的温度数据间隔控制在在1秒钟左右，能够显示的温度曲线的总时间在2分钟左右。
3.1 VB简单认识VB是Visual Basic的简称，是由美国微软公司于1991年开发的一种可视化的、面向对象和采用事件驱动方式的结构化高级程序设计语言，可用于开发Windows 环境下的各类应用程序。
今天我们以VB6.0为基础，简单的认识VB，然后我们就可以利用VB这个强大的开发工具去开发我们需要的各类程序。
3.1.1 VB6.0基本操作在Visual Basic安装成功之后，安装程序自动在【开始】菜单中建立Visual Basic 6.0的程序组和程序项。
设计基本原理主要功能:上位机和下位机连接好后握手,如果成功,上位机就可以发字符串让下位机的LCD显示出来,如果没有握手就不显示上位机发来的内容.下位机设计:主程序首先初始化串口和LCD,然后进入一个死循环,这个循环往LCD写dataArray这个数组中的数据,因此只要改变了这个数组中的第0-31位的内容就相当于改变了屏幕上显示的内容. 当串口发来消息的时候,执行中断号为4(串口中断)的服务子程序.这时候还不能让上位机往下位机传字符串,因此需要判断是否已经握手,判断的标志就是dispEn (display enable),如果等于0说明还没有握手,就把用户发来的数据当成是控制字control,如果是等于1说明之前已经握过手了,就把用户发来的数据放到dataArray中.最后判断控制字是否是握手,如果control等于0x00是就握手信号,然后回复0x01.然后把dispEn=1,最后把控制字control改掉(因为下一次中断可能已经不是握手信号了)上位机设计:由于已经把端口号写在vb程序中了,所以要改端口号的话要进vb的代码中把mPort = 4 中的4 改为自己需要的串行端口号.然后运行程序,打开端口,此时没有和下位机握手,所以输入数据后单击发送是没有反应的,所以需要先单击握手按钮,向传哭发送0x00,然后延时800毫秒等待回复,然后接收数据,如果回复的是0x01那就表明握手成功,如果没有回复那就是握手失败.用户点击发送信息,上位机把字符串拆分成字符来发送一次发送一个字符,每个字符发送延时30毫秒避免因为连续发送而造成的乱码.a)原理框图b)硬件电路原理图AT89C521~8：I/OP1口（P1.0~P1.7）；9：复位脚（RST/Vpd）；10~17：I/OP3口（P3.0=RXD，P3.1=TXD，P3.2=-INT0，P3.3=-INT1，P3.4=T0，P3.5=T1，P3.6=-WR，P3.7=-RD）主要是此引脚；18、19：晶振（18=XTAL2，19=XTAL1）；20:地（Vss）；21~28：I/OP2口（P2.0~P2.7)；29：-PSEN；30：ALE/-PROG；31：-EA/Vpp32~39：I/OP0口（P0.7~P0.0）；40：+5V电源。
内容：西安科技大学科技创新实验班 VB开发上位机软件入门教程作者：苗瑞日期：2009-12-13网站：/bbs在我们平时做东西时，经常要将系统采集的数据交给计算机来处理，这样可以更方便的分对数据进行分析和管理，比如将数据绘制成各种图表和曲线可直观显示现场的情况，还可以将它存储起来，方便以后的查询。
VB是Windows下简单、易学、高效的应用软件开发工具，它里面有一个串口控件MSComm，可以很方便的与我们的微处理器的串口进行连接通信。
这个技能也应该是创新班的同学必须学会的，下面我就先教大家如何先把单片机串口发送上来的数据接收到，下一步再考虑分析数据的问题。
在这里首先要介绍一下MSComm控件的主要属性和事件。
●Commport：设置或返回串口号。
●Settings：以字符串的形式设置或返回串口通信参数，比如波特率等。
●Portopen：设置或返回串口状态，True为打开。
●InputMode：设置或返回接收数据的类型，0表示文本，1表示二进制。
●Inputlen：设置或返回一次从接收缓冲区中读取字节数，0表示所有。
●InBufferSize：设置或返回接收缓冲区的大小，缺省值为1024字节。
●InBufferCount：设置或返回接收缓冲区中等待计算机接收的字符数。
●Input：从接收缓冲区中读取数据并清空该缓冲区，该属性设计时无效，运行时只读。
●OutBufferSize：设置或返回发送缓冲区的大小，缺省值为512字节。
●OutBufferCount：设置或返回发送缓冲区中等待计算机发送的字符数。
●Output：向发送缓冲区发送数据，该属性设计时无效，运行时只读。
●DSRHolding：传回DSR脚位状态。
高为True，低为False。
●CTSHolding：传回通信端口的CTS脚位状态●CDHolding：传回通信端口的DCD脚位状态。
●Rthreshold：该属性为一阀值。
当接收缓冲区中字符数达到该值时，MSComm控件设置Commevent属性为ComEvReceive，并产生OnComm事件。

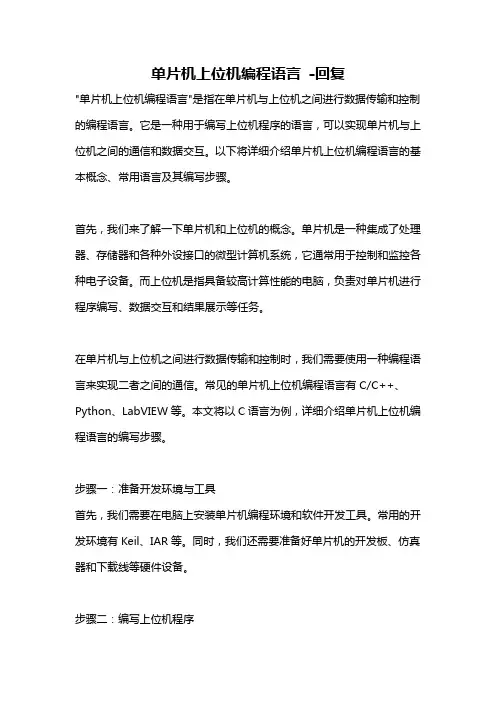

单片机上位机编程语言-回复"单片机上位机编程语言"是指在单片机与上位机之间进行数据传输和控制的编程语言。
它是一种用于编写上位机程序的语言，可以实现单片机与上位机之间的通信和数据交互。
以下将详细介绍单片机上位机编程语言的基本概念、常用语言及其编写步骤。
首先，我们来了解一下单片机和上位机的概念。
单片机是一种集成了处理器、存储器和各种外设接口的微型计算机系统，它通常用于控制和监控各种电子设备。
而上位机是指具备较高计算性能的电脑，负责对单片机进行程序编写、数据交互和结果展示等任务。
在单片机与上位机之间进行数据传输和控制时，我们需要使用一种编程语言来实现二者之间的通信。
常见的单片机上位机编程语言有C/C++、Python、LabVIEW等。
本文将以C语言为例，详细介绍单片机上位机编程语言的编写步骤。
步骤一：准备开发环境与工具首先，我们需要在电脑上安装单片机编程环境和软件开发工具。
常用的开发环境有Keil、IAR等。
同时，我们还需要准备好单片机的开发板、仿真器和下载线等硬件设备。
步骤二：编写上位机程序在编写上位机程序前，我们需要先明确程序的功能以及与单片机之间的数据交互方式。
通常，上位机程序主要包括与单片机进行通信、发送控制指令、接收传感器数据、显示结果等功能。
在C语言中，我们可以使用串口通信来实现单片机与上位机之间的数据传输。
例如，我们可以使用`printf`函数向串口发送控制指令，使用`scanf`函数接收传感器数据。
同时，我们还可以使用图形界面库或者网络通信库来实现结果的可视化展示。
步骤三：编写单片机程序在编写单片机程序前，我们需要了解单片机的硬件资源和外设接口的使用，以及单片机与上位机之间的通信方式。
通常，单片机程序主要包括初始化外设、配置通信接口、接收控制指令、发送传感器数据等功能。
在C语言中，我们可以使用单片机的IO口、定时器、串口等外设接口来实现与上位机的通信。
例如，我们可以使用串口接口来接收上位机发送的指令，使用IO口来控制外设的开关状态，使用定时器来定时采集传感器数据等。
