上位机与51单片机串口通信

51单片机的串口通信程序(C语言) 51单片机的串口通信程序(C语言)在嵌入式系统中，串口通信是一种常见的数据传输方式，也是单片机与外部设备进行通信的重要手段之一。

本文将介绍使用C语言编写51单片机的串口通信程序。

1. 硬件准备在开始编写串口通信程序之前，需要准备好相应的硬件设备。

首先，我们需要一块51单片机开发板，内置了串口通信功能。

另外，我们还需要连接一个与单片机通信的外部设备，例如计算机或其他单片机。

2. 引入头文件在C语言中，我们需要引入相应的头文件来使用串口通信相关的函数。

在51单片机中，我们需要引入reg51.h头文件，以便使用单片机的寄存器操作相关函数。

同时，我们还需要引入头文件来定义串口通信的相关寄存器。

3. 配置串口参数在使用串口通信之前，我们需要配置串口的参数，例如波特率、数据位、停止位等。

这些参数的配置需要根据实际需要进行调整。

在51单片机中，我们可以通过写入相应的寄存器来配置串口参数。

4. 初始化串口在配置完串口参数之后，我们需要初始化串口，以便开始进行数据的发送和接收。

初始化串口的过程包括打开串口、设置中断等。

5. 数据发送在串口通信中，数据的发送通常分为两种方式：阻塞发送和非阻塞发送。

阻塞发送是指程序在发送完数据之后才会继续执行下面的代码，而非阻塞发送是指程序在发送数据的同时可以继续执行其他代码。

6. 数据接收数据的接收与数据的发送类似，同样有阻塞接收和非阻塞接收两种方式。

在接收数据时，需要不断地检测是否有数据到达，并及时进行处理。

7. 中断处理在串口通信中，中断是一种常见的处理方式。

通过使用中断，可以及时地响应串口数据的到达或者发送完成等事件，提高程序的处理效率。

8. 串口通信实例下面是一个简单的串口通信实例，用于在51单片机与计算机之间进行数据的传输。

```c#include <reg51.h>#include <stdio.h>#define BAUDRATE 9600#define FOSC 11059200void UART_init(){TMOD = 0x20; // 设置定时器1为模式2SCON = 0x50; // 设置串口为模式1，允许接收TH1 = 256 - FOSC / 12 / 32 / BAUDRATE; // 计算波特率定时器重载值TR1 = 1; // 启动定时器1EA = 1; // 允许中断ES = 1; // 允许串口中断}void UART_send_byte(unsigned char byte){SBUF = byte;while (!TI); // 等待发送完成TI = 0; // 清除发送完成标志位}unsigned char UART_receive_byte(){while (!RI); // 等待接收完成RI = 0; // 清除接收完成标志位return SBUF;}void UART_send_string(char *s){while (*s){UART_send_byte(*s);s++;}}void main(){UART_init();UART_send_string("Hello, World!"); while (1){unsigned char data = UART_receive_byte();// 对接收到的数据进行处理}}```总结：通过以上步骤，我们可以编写出简单的51单片机串口通信程序。

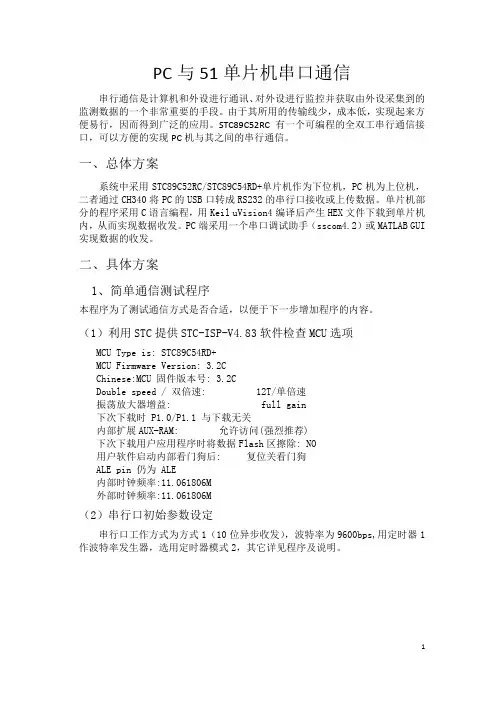

PC与51单片机串口通信串行通信是计算机和外设进行通讯、对外设进行监控并获取由外设采集到的监测数据的一个非常重要的手段。

由于其所用的传输线少，成本低，实现起来方便易行，因而得到广泛的应用。

STC89C52RC有一个可编程的全双工串行通信接口，可以方便的实现PC机与其之间的串行通信。

一、总体方案系统中采用STC89C52RC/STC89C54RD+单片机作为下位机，PC机为上位机，二者通过CH340将PC的USB口转成RS232的串行口接收或上传数据。

单片机部分的程序采用C语言编程，用Keil uVision4编译后产生HEX文件下载到单片机内，从而实现数据收发。

PC端采用一个串口调试助手（sscom4.2）或MATLAB GUI 实现数据的收发。

二、具体方案1、简单通信测试程序本程序为了测试通信方式是否合适，以便于下一步增加程序的内容。

（1）利用STC提供STC-ISP-V4.83软件检查MCU选项MCU Type is: STC89C54RD+MCU Firmware Version: 3.2CChinese:MCU 固件版本号: 3.2CDouble speed / 双倍速: 12T/单倍速振荡放大器增益: full gain下次下载时 P1.0/P1.1 与下载无关内部扩展AUX-RAM: 允许访问(强烈推荐)下次下载用户应用程序时将数据Flash区擦除: NO用户软件启动内部看门狗后: 复位关看门狗ALE pin 仍为 ALE内部时钟频率:11.061806M外部时钟频率:11.061806M（2）串行口初始参数设定串行口工作方式为方式1（10位异步收发），波特率为9600bps,用定时器1作波特率发生器，选用定时器模式2，其它详见程序及说明。

（3）程序功能说明通过串口调试助手，向单片机发送字符，发送字符的末尾需加“！”，让单片机识别数据接收完毕，返回“Wait command!”字符串。

51单片机与上位机的数据处理流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!1. 初始化：51 单片机初始化串口通信参数，包括波特率、数据位、停止位等。

目录摘要 0 (1) (1) (1)1.3 设计思路 (1) (2) (2) (2) (3)2.2.1 +5V电源原理及设计 (3) (4) (5)2.2.4 RS-232接口电器特性 (5) (8) (8)3.2 主控制部分――AT89C52单片机简介 (9) (16) (16)5.课程设计总结 (31)参考文献 (33)摘要随着人们生活水平的不断提高,单片机控制无疑是人们追求的目标之一，它所给人带来的方便也是不可否定的，要为现代人工作、科研、生活、提供更好的更方便的设施就需要从单片机技术入手，一切向着数字化控制，智能化控制方向发展。

现代化集中管理需要对现场数据进行统计、分析、制表、打印、绘图、报警等,同时,又要求对现场装置进行实时控制，完成各种规定操作，达到集中管理的目的。

加之单片机的计算能力有限，难以进行复杂的数据处理。

因此在功能比较复杂的控制系统中，通常以PC机为上位机，单片机为下位机，由单片机完成数据的采集及对装置的控制，而由上位机完成各种复杂的数据处理及对单片机的控制。

本文介绍了一种基于AT89C52 单片机与上位机通信系统, 并对其工作原理及软、硬件的设计和实现方法进行了详细的阐述。

在单片机的输入输出控制中，除直接接上小键盘和LCD显示等方法外，一般都通过串口和上位机PC进行通信，后面一种方法由于PC机拥有强大的数据处理功能以及友好的控制界面并且能实现远程控制所以显得尤为有用。

此系统可以由上位机控制，通过串口操作单片机模块实现其相应功能。

本次设计就是来完成由上位机通过串口控制来实现，以发光二极管的发光状态模拟开关电路的通断，用上位机的DOS命令对其进行控制。

并用LED屏显示程序的传输。

关键字AT89C52单片机；上位机；串口通信；开关电路.1)通过单片机课程设计，熟练掌握汇编语言的编程方法，将理论联系到实践中去，提高我们的动脑和动手的能力。

2)通过上位机通信系统的设计，了解上位机通信系统的工作原理和简单的程序编写，最终提高我们的逻辑思维能力。

51单片机双机串行通信设计51单片机是一款广泛应用于嵌入式系统中的微控制器，具有高性能和低功耗的特点。

在一些场景中，需要使用51单片机之间进行双机串行通信，以实现数据传输和协同工作。

本文将介绍51单片机双机串行通信的设计，包括硬件连接和软件编程。

一、硬件连接1.串行通信口选择：51单片机具有多个串行通信口，如UART、SPI 和I2C等。

在双机串行通信中，可以选择其中一个串行通信口作为数据传输的接口。

一般来说，UART是最常用的串行通信口之一，因为它的硬件接口简单且易于使用。

2.引脚连接：选定UART口作为串行通信口后，需要将两个单片机之间的TX（发送）和RX（接收）引脚相连。

具体的引脚连接方式取决于所使用的单片机和外设，但一般原则上是将两个单片机的TX和RX引脚交叉连接。

二、软件编程1.串行通信初始化：首先需要通过软件编程来初始化串行通信口。

在51单片机中，可以通过设置相应的寄存器来配置波特率和其他参数。

具体的初始化代码可以使用C语言编写，并根据所使用的开发工具进行相应的配置。

2.发送数据：发送数据时，可以通过写入相应的寄存器来传输数据。

在51单片机中，通过将数据写入UART的发送寄存器，即可将数据发送出去。

发送数据的代码通常包括以下几个步骤：(1)设置发送寄存器；(2)等待数据发送完成；(3)清除数据发送完成标志位。

3.接收数据：接收数据时，需要通过读取相应的寄存器来获取接收到的数据。

在51单片机中，可以通过读取UART的接收寄存器，即可获取到接收到的数据。

接收数据的代码通常包括以下几个步骤：(1)等待数据接收完成；(2)读取接收寄存器中的数据；(3)清除数据接收完成标志位。

4.数据处理：接收到数据后，可以进行相应的数据处理。

根据具体的应用场景，可以对接收到的数据进行解析、计算或其他操作。

数据处理的代码可以根据具体的需求进行编写。

5.中断服务程序：在双机串行通信中，使用中断可以提高通信的效率。

51单片机串口通信(相关例程) 51单片机串口通信(相关例程)一、简介51单片机是一种常用的微控制器，它具有体积小、功耗低、易于编程等特点，被广泛应用于各种电子设备和嵌入式系统中。

串口通信是51单片机的常见应用之一，通过串口通信，可以使单片机与其他外部设备进行数据交互和通信。

本文将介绍51单片机串口通信的相关例程，并提供一些实用的编程代码。

二、串口通信基础知识1. 串口通信原理串口通信是通过串行数据传输的方式，在数据传输过程中，将信息分为一个个字节进行传输。

在51单片机中，常用的串口通信标准包括RS232、RS485等。

其中，RS232是一种常用的串口标准，具有常见的DB-9或DB-25连接器。

2. 串口通信参数在进行串口通信时，需要设置一些参数，如波特率、数据位、停止位和校验位等。

波特率表示在单位时间内传输的比特数，常见的波特率有9600、115200等。

数据位表示每个数据字节中的位数，一般为8位。

停止位表示停止数据传输的时间，常用的停止位有1位和2位。

校验位用于数据传输的错误检测和纠正。

三、串口通信例程介绍下面是几个常见的51单片机串口通信的例程，提供给读者参考和学习：1. 串口发送数据```C#include <reg51.h>void UART_Init(){TMOD = 0x20; // 设置计数器1为工作方式2(8位自动重装) TH1 = 0xFD; // 设置波特率为9600SCON = 0x50; // 设置串口工作方式1，允许串行接收TR1 = 1; // 启动计数器1}void UART_SendChar(unsigned char dat){SBUF = dat; // 发送数据while (!TI); // 等待发送完成TI = 0; // 清除发送完成标志}void main(){UART_Init(); // 初始化串口while (1){UART_SendChar('A'); // 发送字母A}}```2. 串口接收数据```C#include <reg51.h>void UART_Init(){TMOD = 0x20; // 设置计数器1为工作方式2(8位自动重装) TH1 = 0xFD; // 设置波特率为9600SCON = 0x50; // 设置串口工作方式1，允许串行接收TR1 = 1; // 启动计数器1}void UART_Recv(){unsigned char dat;if (RI) // 检测是否接收到数据{dat = SBUF; // 读取接收到的数据 RI = 0; // 清除接收中断标志// 处理接收到的数据}}void main(){UART_Init(); // 初始化串口EA = 1; // 允许中断ES = 1; // 允许串口中断while (1)// 主循环处理其他任务}}```3. 串口发送字符串```C#include <reg51.h>void UART_Init(){TMOD = 0x20; // 设置计数器1为工作方式2(8位自动重装) TH1 = 0xFD; // 设置波特率为9600SCON = 0x50; // 设置串口工作方式1，允许串行接收TR1 = 1; // 启动计数器1}void UART_SendString(unsigned char *str){while (*str != '\0')SBUF = *str; // 逐个发送字符while (!TI); // 等待发送完成TI = 0; // 清除发送完成标志str++; // 指针指向下一个字符}}void main(){UART_Init(); // 初始化串口while (1){UART_SendString("Hello, World!"); // 发送字符串}}```四、总结本文介绍了51单片机串口通信的基础知识和相关编程例程，包括串口发送数据、串口接收数据和串口发送字符串。

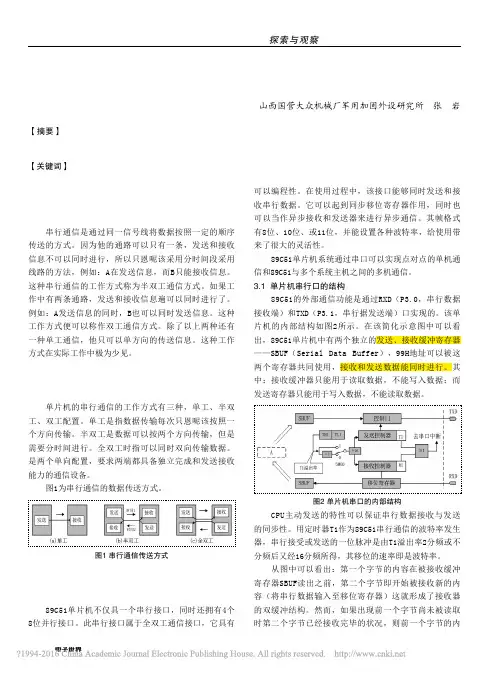

・ 48 ・51单片机与上位PC机的串行通信技术山西国营大众机械厂军用加固外设研究所 张 岩【摘要】近几年来，单片机用它自身较高的性价比越来越多的在智能式仪表和工业过程控制中得到广泛好评和应用。

但是因为单片机本身的资源有限，其中一些复杂过程和功能中很多的控制就很难满足要求，必须将单片机的数据上传到上一级计算机进行处理。

所以实现上位机（PC机）和下位机（单片机）之间的数据传输具有极其重要的意义。

【关键词】上位机；单片机；串口通信；MAX2321 串行接口的概念串行通信是通过同一信号线将数据按照一定的顺序传送的方式。

因为他的通路可以只有一条，发送和接收信息不可以同时进行，所以只恩呢该采用分时间段采用线路的方法，例如：A在发送信息，而B只能接收信息。

这种串行通信的工作方式称为半双工通信方式。

如果工作中有两条通路，发送和接收信息遍可以同时进行了。

例如：A发送信息的同时，B也可以同时发送信息。

这种工作方式便可以称作双工通信方式。

除了以上两种还有一种单工通信，他只可以单方向的传送信息。

这种工作方式在实际工作中极为少见。

2 串行通信的传输方向单片机的串行通信的工作方式有三种，单工、半双工、双工配置。

单工是指数据传输每次只恩呢该按照一个方向传输。

半双工是数据可以按两个方向传输，但是需要分时间进行。

全双工时指可以同时双向传输数据。

是两个单向配置，要求两端都具备独立完成和发送接收能力的通信设备。

图1为串行通信的数据传送方式。

图1 串行通信传送方式3 单片机的串口89C51单片机不仅具一个串行接口，同时还拥有4个8位并行接口。

此串行接口属于全双工通信接口，它具有可以编程性。

在使用过程中，该接口能够同时发送和接收串行数据。

它可以起到同步移位寄存器作用，同时也可以当作异步接收和发送器来进行异步通信。

其帧格式有8位、10位、或11位，并能设置各种波特率，给使用带来了很大的灵活性。

89C51单片机系统通过串口可以实现点对点的单机通信和89C51与多个系统主机之间的多机通信。

51单片机和计算机之间实现串口通信的电路图串口通讯参考程序如下：来源：深入浅出AVR单片机#include<reg51.h>unsigned char UART_RX; //定义串口接收数据变量unsigned char RX_flag; //定义穿行接收标记/**************************************************************************************** *****函数名：UART串口初始化函数调用：UART_init();参数：无返回值：无结果：启动UART串口接收中断，允许串口接收，启动T/C1产生波特率（占用）备注：振荡晶体为12MHz，PC串口端设置[ 4800，8，无，1，无]/**************************************************************************************** ******/void UART_init (void){EA = 1; //允许总中断（如不使用中断，可用//屏蔽）ES = 1; //允许UART串口的中断TMOD = 0x20; //定时器T/C1工作方式2SCON = 0x50; //串口工作方式1，允许串口接收（SCON = 0x40 时禁止串口接收）TH1 = 0xF3; //定时器初值高8位设置TL1 = 0xF3; //定时器初值低8位设置PCON = 0x80; //波特率倍频（屏蔽本句波特率为2400）TR1 = 1; //定时器启动}/**************************************************************************************** ******//**************************************************************************************** *****函数名：UART串口接收中断处理函数调用：[SBUF收到数据后中断处理]参数：无返回值：无结果：UART串口接收到数据时产生中断，用户对数据进行处理（并发送回去）备注：过长的处理程序会影响后面数据的接收/**************************************************************************************** ******/void UART_R (void) interrupt 4 using 1{ //切换寄存器组到1RI = 0; //令接收中断标志位为0（软件清零）UART_RX = SBUF; //将接收到的数据送入变量UART_dataRX_flag=1; //标记接收//用户函数内容（用户可使用UART_data做数据处理）//SBUF = UART_data; //将接收的数据发送回去（删除//即生效）//while(TI == 0); //检查发送中断标志位//TI = 0; //令发送中断标志位为0（软件清零）}/**************************************************************************************** ******//**************************************************************************************** *****函数名：UART串口发送函数调用：UART_T (?);参数：需要UART串口发送的数据（8位/1字节）返回值：无结果：将参数中的数据发送给UART串口，确认发送完成后退出，采用非中断方式备注：/**************************************************************************************** ******/void UART_T (unsigned char UART_data){ //定义串口发送数据变量ES=0; //禁止穿行中断SBUF = UART_data; //将接收的数据发送回去while(TI == 0); //检查发送中断标志位TI = 0; //令发送中断标志位为0（软件清零）ES=1; //打开穿行中断}/**************************************************************************************** *****函数名：UART串口发送字符串函数调用：UART_S (?);参数：需要UART串口发送的数据（8位/1字节）返回值：无结果：将参数中的数据发送给UART串口，确认发送完成后退出，采用非中断方式备注：/**************************************************************************************** ******/void UART_S(unsigned char *str){while(1){if(*str=='\0') break;UART_T(*str++);}}/**************************************************************************************** *****函数名：主函数调用：main();参数：返回值：无结果：备注：/**************************************************************************************** ******/void main(){unsigned char Buf_data[]={" welcome to MCU world. \n\r"}; UART_init();UART_S(Buf_data);while(1){if(RX_flag==1){UART_T(UART_RX);RX_flag=0;}}}。

51单片机串口通信原理详解1. 引言串口（Serial Port）是一种常用于计算机与外部设备之间进行数据传输的接口，它是一种逐位传输的方式。

51单片机是一种非常常用的单片机，串口通信是其重要的通信方式之一。

本文将详细解释51单片机串口通信的基本原理，包括串口通信的定义、硬件连接示意图、通信协议、数据传输过程以及数据接收处理等方面的内容。

2. 串口通信定义串口通信是一种通过串行通路进行数据传输的通信方式。

它是一种点对点的通信协议，即通信的两端通过共享数据线进行数据交换。

3. 硬件连接示意图完成串口通信，需要将单片机与外部设备进行连接。

下图是一个常见的串口通信连接示意图：___| |TXD <-|---|---> RXD| |RXD <-|---|---> TXD|___|单片机外部设备通常，单片机的TXD引脚连接到外部设备的RXD引脚，而单片机的RXD引脚连接到外部设备的TXD引脚。

4. 串口通信协议串口通信需要明确一种通信协议，以规定数据的传输格式和相关参数。

在51单片机中，常用的串口通信协议有UART（Universal Asynchronous ReceiverTransmitter）和USART（Universal Synchronous Asynchronous Receiver Transmitter）。

UART是指不使用时钟信号而直接利用起始位、数据位和停止位来传输数据的协议，属于异步通信。

USART是指同步和异步传输都能实现的通信协议。

5. 数据传输过程串口通信的数据传输过程可以分为发送和接收两个部分。

5.1 发送数据发送数据的步骤如下：1.配置串口通信参数，包括波特率、数据位、停止位和校验位等。

2.将要发送的数据存放在发送缓冲区中。

3.设置发送开始标志位。

4.如果发送缓冲区为空，则等待直到缓冲区不为空。

5.将发送缓冲区中的数据通过串口发送出去。

6.等待发送完成。

51单片机与串口通信代码在当今科技发展迅速的时代，嵌入式系统的应用越来越广泛。

而51单片机是一类常见的嵌入式控制器，它具有体积小巧、功耗低、价格便宜等特点，因此被广泛应用于各个领域。

而串口通信是实现单片机与计算机之间数据传输的常见方式，本文将介绍51单片机与串口通信的相关代码。

1. 串口通信概述串口通信是指通过串行接口，将数据一位一位地传输。

单片机通过串口与计算机或其他设备之间进行数据传输，实现信息的收发和控制指令的执行。

串口通信常用的协议包括RS232、RS485和UART等。

在51单片机中，一般选用UART协议。

2. 串口通信的硬件连接在使用51单片机与计算机进行串口通信时，需要进行相应的硬件连接。

首先，需要将单片机的串口引脚（一般是P3口）与计算机的串口（COM口）进行连接。

单片机的TXD引脚连接到计算机的RXD引脚，而单片机的RXD引脚连接到计算机的TXD引脚。

此外，还需要相连的地线进行电位的匹配。

3. 串口通信的软件设置在使用51单片机进行串口通信时，需要对单片机的串口进行相应的软件设置。

首先，需要设置波特率，波特率指每秒传送的位数，常见的波特率有9600、115200等。

通过设置相同的波特率，实现单片机与计算机之间的数据传输。

其次，还需要设置数据位、停止位和校验位等参数，以确保数据的正确传输。

4. 单片机发送数据的代码示例下面是一个简单的51单片机发送数据的代码示例：```c#include <reg51.h>void main() {TMOD = 0x20; // 配置定时器1为工作方式2TH1 = 0xFD; // 设置波特率为9600SCON = 0x50; // 允许串口工作TR1 = 1; // 启动定时器1while (1) {SBUF = 'A'; // 发送数据while (!TI); // 等待数据发送完毕TI = 0; // 清除发送标志位}}```5. 单片机接收数据的代码示例下面是一个简单的51单片机接收数据的代码示例：```c#include <reg51.h>void main() {TMOD = 0x20; // 配置定时器1为工作方式2TH1 = 0xFD; // 设置波特率为9600SCON = 0x50; // 允许串口工作TR1 = 1; // 启动定时器1while (1) {if (RI) { // 判断是否有数据接收P1 = SBUF; // 将接收到的数据存入P1口RI = 0; // 清除接收标志位}}}```6. 总结本文介绍了51单片机与串口通信代码的相关内容。

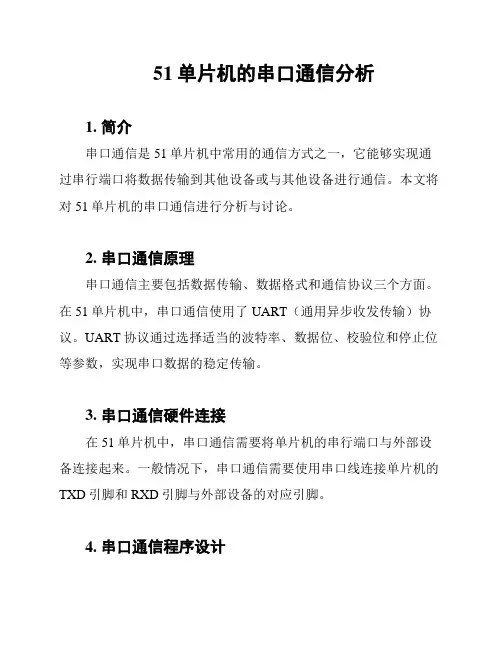

51单片机的串口通信分析1. 简介串口通信是51单片机中常用的通信方式之一，它能够实现通过串行端口将数据传输到其他设备或与其他设备进行通信。

本文将对51单片机的串口通信进行分析与讨论。

2. 串口通信原理串口通信主要包括数据传输、数据格式和通信协议三个方面。

在51单片机中，串口通信使用了UART（通用异步收发传输）协议。

UART协议通过选择适当的波特率、数据位、校验位和停止位等参数，实现串口数据的稳定传输。

3. 串口通信硬件连接在51单片机中，串口通信需要将单片机的串行端口与外部设备连接起来。

一般情况下，串口通信需要使用串口线连接单片机的TXD引脚和RXD引脚与外部设备的对应引脚。

4. 串口通信程序设计51单片机的串口通信程序设计主要包括串口初始化和数据发送与接收两个步骤。

在程序设计中，需要设置适当的波特率、数据位、校验位和停止位等参数，并编写相应的发送和接收函数来实现数据的发送和接收功能。

5. 串口通信应用实例串口通信在51单片机的应用非常广泛，可以用于与PC机的通信、与传感器的通信、与其他单片机的通信等等。

在实际应用中，可以通过串口通信实现数据的传输、控制信号的发送与接收等功能。

6. 总结51单片机的串口通信是一种常用且有效的通信方式，通过合理设置通信参数和编写相应的程序，可以实现稳定的数据传输和通信功能。

在应用中，可以根据具体需求选择适当的串口方式和协议来实现串口通信功能。

以上为本文对51单片机的串口通信进行的简要分析与讨论，希望对读者有所帮助。

参考文献：1. 参考书籍12. 参考书籍2。

51单片机与上位机实现串口通讯程序实例1. 发送：向总线上发命令2. 接收：从总线接收命令，并分析是地址还是数据。

3. 定时发送：从内存中取数并向主机发送.经过调试，以上功能基本实现，目前可以通过上位机对单片机进行实时控制。

程序如下：//这是一个单片机C51串口接收（中断）和发送例程，可以用来测试51单片机的中断接收//和查询发送，另外我觉得发送没有必要用中断，因为程序的开销是一样的#include< reg51.h>#include< stdio.h>#include< string.h>#define INBUF_LEN 4 //数据长度unsigned char inbuf1[INBUF_LEN];unsigned char checksum,count3 , flag,temp,ch;bit read_flag=0;sbit cp=P1^1;sbit DIR=P1^2;int i;unsigned int xdata *RAMDATA; /*定义RAM地址指针*/unsigned char a[6] ={0x11,0x22,0x33,0x44,0x55,0x66} ;void init_serialcomm(void){SCON=0x50; //在11.0592MHz下，设置串行口波特率为9600，方式1,并允许接收PCON=0x00;ES=1;TMOD=0x21; //定时器工作于方式2，自动装载方式TH0=(65536-1000)%256;TL0=(65536-1000)/256;TL1=0xfd;TH1=0xfd;ET0=1;TR0=1;TR1=1;// TI=0;EA=1;// TI=1;RAMDATA=0x1F45;}void serial () interrupt 4 using 3{if(RI){ RI=0;ch=SBUF;TI=1; //置SBUF空switch(ch){case 0x01 :printf("A"); TI=0;break;case 0x02 :printf("B"); TI=0;break;case 0x03 :printf("C"); TI=0;break;case 0x04 :printf("D"); TI=0;break;default :printf("fg"); TI=0;break;}}//向串口发送一个字符void timer0() interrupt 1 using 3{ // char i;flag++;TH0=0x00;TL0=0x00;if(flag==10){// cp=!cp;// for(i=0;i<6;i++)P2=0x25;TI=1;temp=*RAMDATA;printf("%c",temp);TI=0;// RAMDATA--;flag=0;}}//主程序main(){init_serialcomm(); //初始化串口//向6264中送数据{*RAMDATA=0x33;}while(1){*RAMDATA=0x33;;}}调试过程中遇到的问题：1. 发送过程：在发送时必须保证TI=1:即发送缓冲器为空，否则将导致数据发不出去，如果想强制发送可以用：TI=1.具体发送数据：利用printf(“akjdfaklfj”);函数直接发送即可。

51单片机串口通信原理一、串口通信概述串行口（也称为串口或UART）是计算机与外部设备之间进行数据传输的一种接口。

串口通信是一种通用的、可靠的通信方式，广泛应用于各种领域，如计算机、嵌入式系统、通信设备等。

51单片机作为一种常用的嵌入式微控制器，也支持串口通信功能。

串口通信通过两个引脚进行数据的传输，分为发送端和接收端。

发送端将数据按照一定的规则转换为串行数据，然后通过发送引脚传输给接收端。

接收端收到串行数据后再将其恢复为原始数据。

1.数据格式串口通信需要定义一种数据格式，包括起始位、数据位、校验位和停止位等。

起始位用于标识数据传输的开始，通常为逻辑低电平；数据位表示每个字符的位数，常用的有5位、6位、7位、8位；校验位用于验证数据的正确性，可选的校验方式有奇校验、偶校验和无校验；停止位用来表示数据传输结束，常用的有1位和2位。

2.波特率3.时序串口通信的时序是指数据位、起始位、校验位、停止位等的时钟信号。

发送端和接收端的时钟信号需要保持一致，以确保数据的正确传输。

时序信号的生成和恢复可通过硬件电路或软件算法实现。

4.缓冲区为了提高串口通信的效率，通常会设置一个发送缓冲区和一个接收缓冲区。

发送端将要发送的数据存储在发送缓冲区中，接收端将接收到的数据存储在接收缓冲区中。

通过中断或查询方式，发送端和接收端可以实时地读写数据。

三、51单片机串口通信实现步骤下面以51单片机作为例子，简要介绍串口通信的实现步骤。

1.硬件连接51单片机的串口通信一般通过P3口的RXD和TXD引脚实现，其中RXD为接收端引脚，TXD为发送端引脚。

需要将单片机的RXD引脚与外部设备的TXD引脚相连，将单片机的TXD引脚与外部设备的RXD引脚相连。

2.配置波特率通过设置特定的寄存器，将波特率设定为所需的值。

通常需要配置串口控制寄存器SCON，设置波特率控制寄存器TH1和TL13.串口通信初始化通过配置串口控制寄存器SCON、波特率控制寄存器TH1和TL1，实现串口通信的初始化。

利用labview作上位机实现51单片机串口通讯控制灯的实验作者Second z.k. BEST工具（人机界面：LABVIEW 底层：51单片机编译器：Keil uVision4烧录器：STC-ISP）底层代码如下（利用开发板串口教程）/*********************************************************************** **************** 串口通信实验*实现现象：下载程序后打开串口调试助手，将波特率设置为4800，选择发送的数据就可以显示在串口助手上。

具体操作参考操作视频注意事项：无。

************************************************************************ ***************/#include "reg52.h" //此文件中定义了单片机的一些特殊功能寄存器#include <string.h>#include<ctype.h>typedef unsigned int u16; //对数据类型进行声明定义typedef unsigned char u8;/*********************************************************************** ********* 函数名 :UsartInit()* 函数功能 :设置串口* 输入 : 无* 输出: 无************************************************************************ *******/void UsartInit(){SCON=0X50; //设置为工作方式1TMOD=0X20; //设置计数器工作方式2PCON=0X80; //波特率加倍TH1=0XF3; //计数器初始值设置，注意波特率是4800的TL1=0XF3;ES=1; //打开接收中断EA=1; //打开总中断TR1=1; //打开计数器}/*********************************************************************** ********* 函数名 : main* 函数功能: 主函数* 输入 : 无* 输出 : 无************************************************************************ *******/void main(){UsartInit(); // 串口初始化while(1);}/*********************************************************************** ********* 函数名 : Usart() interrupt 4* 函数功能: 串口通信中断函数* 输入 : 无* 输出: 无************************************************************************ *******/void Usart() interrupt 4{u8 receiveData; //P0=0x00;receiveData=SBUF;//出去接收到的数据RI = 0;//清除接收中断标志位SBUF=receiveData;//将接收到的数据放入到发送寄存器while(!TI); //等待发送数据完成TI=0; //清除发送完成标志位P0=receiveData-’0’;//receiveData收到的数据类型是字符，}上位机前面板如图下所示通过改变数组2布尔（灯）的状态，来控制硬件底层的显示。

C51单片机和电脑串口通信电路图与源码51单片机有一个全双工的串行通讯口，所以单片机和电脑之间可以方便地进行串口通讯。

进行串行通讯时要满足一定的条件，比如电脑的串口是RS232电平的，而单片机的串口是TTL电平的，两者之间必须有一个电平转换电路，我们采用了专用芯片MAX232进行转换，虽然也可以用几个三极管进行模拟转换，但是还是用专用芯片更简单可靠。

我们采用了三线制连接串口，也就是说和电脑的9针串口只连接其中的3根线：第5脚的GND、第2脚的RXD、第3脚的TXD。

这是最简单的连接方法，但是对我们来说已经足够使用了，电路如下图所示，MAX232的第10脚和单片机的11脚连接，第9脚和单片机的10脚连接，第15脚和单片机的20脚连接。

串口通讯的硬件电路如上图所示在制作电路前我们先来看看要用的MAX232，这里我们不去具体讨论它，只要知道它是TTL和RS232电平相互转换的芯片和基本的引脚接线功能就行了。

通常我会用两个小功率晶体管加少量的电路去替换MAX232，可以省一点，效果也不错,下图就是MAX232的基本接线图。

按图7－3加上MAX232就可以了。

这大热天的拿烙铁焊焊，还真的是热气迫人来呀：P串口座用DB9的母头，这样就可以用买来的PC串口延长线进行和电脑相连接，也可以直接接到电脑com口上。

为了能够在电脑端看到单片机发出的数据，我们必须借助一个WINDOWS软件进行观察，这里我们利用一个免费的电脑串口调试软件。

本串口软件在本网站可以找到软件界面如上图，我们先要设置一下串口通讯的参数，将波特率调整为4800，勾选十六进制显示。

串口选择为COM1，当然将网站提供的51单片机实验板的串口也要和电脑的COM1连接，将烧写有以下程序的单片机插入单片机实验板的万能插座中，并接通51单片机实验板的电源。

串口实验的源程序如下所示：;这是一个S51单片机实验开发板向PC机的串口单向发送数据AF的演示程序;采用MAX232专用芯片作RS232/TTL电平转换.;通讯波特率为4800KBPS,只要按下一次K1（就是P3.6引脚变成低电平）;就发送一个16进制的AF字符ORG 0000HMOV SCON,#50H;设置成串口1方式MOV TMOD,#20H;波特率发生器T1工作在模式2上MOV PCON,#80H;波特率翻倍为2400x2=4800BPSMOV TH1,#0F3H;预置初值(按照波特率2400BPS预置初值)MOV TL1,#0F3H;预置初值(按照波特率2400BPS预置初值)SETB TR1;启动定时器T1;以上完成通讯初始化设置WRIT:JB P3.6,$;判断K1是否按下,如果没有按下就等待ACALL DELAY10;延时10毫秒消触点抖动JB P3.6,WRIT;去除干扰信号JNB P3.6,$;等待按键松开MOV A,#0AFH;将16进制的字符AF发送到串口去MOV SBUF,A;将AF通过串口发送出去AJMP WRIT;10毫秒延时子程序DELAY10:MOV R4,#20D2:MOV R5,#248DJNZ R5,$DJNZ R4,D2RETEND;=============两机串口通讯程序(主机)===================== ; 功能: 使用串行中断,接收数据并显示; 硬件环境: 自制单片机实验板; 软件环境: 伟福 V3.20; Create date: 2004_07_26; First Modify: 2004_07_26; second Modify:; Last Modify: 2004_07_26; Author: Sujiande;;===========预定义===================LED0 EQU 40H ;预定义数码管LED1 EQU 41H ;预定义数码管LED2 EQU 42H ;预定义数码管LED3 EQU 43H ;预定义数码管LED4 EQU 44H ;预定义数码管LED5 EQU 45H ;预定义数码管LED6 EQU 46H ;预定义数码管LED7 EQU 47H ;预定义数码管SDA BIT P0.1 ; 定义数据线引脚定义SCL BIT P0.0 ; 定义时钟线引脚定义;---------------------------ORG 0000H ;主程序入口AJMP MAIN ;跳转到主程序ORG 0100H ;主程序在ROM中存放位置;===============主程序=====================MAIN:MOV LED0,#00H ;赋初值MOV LED1,#00HMOV LED2,#16 ;赋初值为16, 数码管显示代码为: 灭MOV LED3,#16MOV LED4,#16MOV LED5,#16MOV LED6,#16MOV LED7,#16;--------------------;MOV DPTR,#TABLE ; 赋显示代码首地址MOV R1,#00H ; 给R1赋初值00HACALL DISPLAY ; 调显示子程序MOV SP, #30H ; 给堆栈指针赋初值;--------------------------; 使用定时器1，作为波特率发生器，设定波特率=9600，; 定时器初值为：FAH; 串行控制器设置：SM0=0,SM1=1,SM2=0,REN=1,TB8=0,; RB8=0,TI=0,RI=0 即0101 0000B; 波特率加倍;-----------------------------MOV TMOD,#20H ;设置定时器1，工作方式2MOV TH1,#0FAh ;赋初值: FAMOV TL1,#0FAh ;赋初值: FAMOV SCON, #50h ;设置串行口控制寄存器MOV PCON, #80h ;设置电源控制寄存器, 让波特率加倍(2X) SETB TR1 ;启动定时;*****************主程序结束************************ LP8: MOV A,R1 ;将1的数据装到A中;-----------------------MOV SBUF,A ;将A的数据送到缓冲区JNB TI,$ ;等待数据发送完毕CLR TI ;清发送中断标志;-----------------------INC R1CJNE R1,#99,LP3MOV R1,#00HLP3: ACALL SEPERATE ;调拆分程序ACALL DISPLAY ;调显示子程序ACALL DELAY_1S ;调延时子程序AJMP LP8;=================拆分程序===================== SEPERATE: ANL A,#0Fh ;与操作得到个位数据MOV LED0,A ;个位送LED0MOV A,R1ANL A,#0F0H ;与操作得到十位数据SWAP AMOV LED1,A ;十位送LED1RET;===============显示子程序===================== DISPLAY:MOV DPTR,#TABLE ; 赋显示代码首地址MOV A,LED0 ;查表数据送AMOVC A,@A+DPTR ;查表,得到显示代码ACALL SHIFT ;调移位子程序MOV A,LED1MOVC A,@A+DPTRACALL SHIFTMOV A,LED2MOVC A,@A+DPTRACALL SHIFTMOV A,LED3MOVC A,@A+DPTRACALL SHIFTMOV A,LED4MOVC A,@A+DPTRACALL SHIFTMOV A,LED5MOVC A,@A+DPTRACALL SHIFTMOV A,LED6MOVC A,@A+DPTRACALL SHIFTMOV A,LED7MOVC A,@A+DPTRACALL SHIFTRET;---------显示代码表---------TABLE: DB 11H,0D7H,32H,92H,0D4H,98H,18H,0D3H,10H,90H ;0,1,2,3,4,5,6,7,8,9, DB 50H,1CH,39H,16H,38H,78H, 0FFH,0FEH,0EFH ;10,11,12,13,14,15,灭,-;================移位子程序============================SHIFT: PUSH A ; 进栈暂存A值MOV R0,#8 ; 循环8次CLR C ;清进位标志CLR SCL ;时钟线,先钳位为0LP2: RLC AMOV SDA,CNOPNOPSETB SCLNOPNOPCLR SCLNOPNOPDJNZ R0,LP2POP A ; 出栈恢复A值RET;=============延时子程序===============DELAY_1S:MOV R7,#0ffHLOOP7: MOV R6,#0ffHLOOP6: NOPNOPNOPNOPNOPNOPDJNZ R6,LOOP6DJNZ R7,LOOP7RET;------------------------------END;=============两机串口通讯程序(从机)===================== ; 功能: 使用串行中断,接收数据并显示; 硬件环境: 自制单片机实验板; 软件环境: 伟福 V3.20; Create date: 2004_07_26; First Modify: 2004_07_26; second Modify:; Last Modify: 2004_07_26; Author: Sujiande;===========预定义===================LED0 EQU 40H ;预定义数码管LED1 EQU 41H ;预定义数码管LED2 EQU 42H ;预定义数码管LED3 EQU 43H ;预定义数码管LED4 EQU 44H ;预定义数码管LED5 EQU 45H ;预定义数码管LED6 EQU 46H ;预定义数码管LED7 EQU 47H ;预定义数码管SDA BIT P0.1 ; 定义数据线引脚定义SCL BIT P0.0 ; 定义时钟线引脚定义;---------------------------ORG 0000H ;主程序入口AJMP MAIN ;跳转到主程序ORG 0023H ;中断入口地址AJMP S_INT ;跳转到中断程序ORG 0100H ;主程序在ROM中存放位置;==============主程序========================MAIN:MOV LED0,#00H ;赋初值MOV LED1,#00HMOV LED2,#16 ;赋初值为16, 数码管显示代码为: 灭MOV LED4,#16MOV LED5,#16MOV LED6,#16MOV LED7,#16;------------------------------MOV DPTR,#TABLE ; 赋显示代码首地址ACALL DISPLAY ; 调显示子程序MOV SP, #30H ; 给堆栈指针赋初值;--------------------------------------------; 使用定时器1，作为波特率发生器，设定波特率=9600，; 定时器初值为：FAH; 串行控制器设置：SM0=0,SM1=1,SM2=0,REN=1,TB8=0,; RB8=0,TI=0,RI=0 即0101 0000B; 波特率加倍;---------------------------------------------MOV TMOD,#20H ;设置定时器1，工作方式2MOV TH1,#0FAh ;赋初值: FAMOV TL1,#0FAh ;赋初值: FAMOV SCON, #50h ;设置串行口控制寄存器MOV PCON, #80h ;设置电源控制寄存器, 让波特率加倍(2X);---------------------------------------SETB EA ; 启动总中断SETB ES ; 启动串行中断SETB TR1 ;启动定时AJMP $ ; 等待中断;*****************主程序结束************************;===============中断服务程序============================= S_INT:MOV R1, SBUF ;将缓冲区的数据送到R1ACALL SEPERATE ;调拆分程序ACALL DISPLAY ;调显示子程序CLR RI ;清接收中断标志RETI ;中断返回;=================拆分程序===================== SEPERATE: MOV A,R1ANL A,#0Fh ;与操作得到个位数据MOV LED0,A ;个位送LED0MOV A,R1ANL A,#0F0H ;与操作得到十位数据SWAP A ;MOV LED1,A ;十位送LED1RET;===============显示子程序======================MOV A,LED0 ;查表数据送AMOVC A,@A+DPTR ;查表,得到显示代码ACALL SHIFT ;调移位子程序MOV A,LED1MOVC A,@A+DPTRACALL SHIFTMOV A,LED2MOVC A,@A+DPTRACALL SHIFTMOV A,LED3MOVC A,@A+DPTRACALL SHIFTMOV A,LED4MOVC A,@A+DPTRACALL SHIFTMOV A,LED5MOVC A,@A+DPTRACALL SHIFTMOV A,LED6MOVC A,@A+DPTRACALL SHIFTMOV A,LED7MOVC A,@A+DPTRACALL SHIFTRET;---------显示代码表---------TABLE: DB 11H,0D7H,32H,92H,0D4H,98H,18H,0D3H,10H,90H ;0,1,2,3,4,5,6,7,8,9, DB 50H,1CH,39H,16H,38H,78H, 0FFH,0FEH,0EFH ;10,11,12,13,14,15,灭,-;================移位子程序============================SHIFT: PUSH A ; 进栈暂存A值MOV R0,#8 ; 循环8次CLR C ;清进位标志CLR SCL ;时钟线,先钳位为0LP2: RLC AMOV SDA,CNOPNOPSETB SCLNOPNOPCLR SCLNOPNOPDJNZ R0,LP2POP A ; 出栈恢复A值RET;=============延时子程序=============== DELAY_1S:MOV R7,#0ffHLOOP7: MOV R6,#0ffHLOOP6: NOPNOPNOPNOPNOPNOPDJNZ R6,LOOP6DJNZ R7,LOOP7RET;------------------------------END。

目录第1章需求分析 ............................................................................................................................ - 1 -1.1课题名称 (1)1.2任务 (1)1.3要求 (1)1.4设计思想 (1)1.5课程设计环境 (1)1.6设备运行环境 (2)1.7我在本实验中完成的任务 (2)第2章概要设计 ............................................................................................................................ - 2 -2.1程序流程图 (2)2.2设计方法及原理 (3)第3章详细设计 ............................................................................................................................ - 3 -3.1电路原理 (3)3.1.1STC89C52芯片 ............................................................................................................. - 3 -3.2串口通信协议 (4)3.3程序设计 (5)3.3.1主程序模块 .................................................................................................................... - 5 -3.3.2串口通讯模块 ................................................................................................................ - 6 -3.3.3控制部分文件 ................................................................................................................ - 8 -3.3.4公共部分模块 .............................................................................................................. - 11 -3.4电路搭建 (12)3.4.1电路原理图 .................................................................................................................. - 12 -第4章上位机关键代码分析 ...................................................................................................... - 12 -4.1打开串口操作 (12)4.2后台线程处理串口程序 (15)4.3程序运行界面 (18)第5章课程设计总结与体会 ...................................................................................................... - 19 -第6章致谢 .................................................................................................................................. - 19 -参考文献........................................................................................................................................... - 19 -第1章需求分析1.1 课题名称故障诊断数据采集通信系统设计与制作。

51单片机串口通信串行口通信是一种在计算机和外部设备之间进行数据传输的通信方式，其中包括了并行通信、RS-232通信、USB通信等。

而在嵌入式系统中，最常见、最重要的通信方式就是单片机串口通信。

本文将详细介绍51单片机串口通信的原理、使用方法以及一些常见问题与解决方法。

一、串口通信的原理串口通信是以字节为单位进行数据传输的。

在串口通信中，数据传输分为两个方向：发送方向和接收方向。

发送方将待发送的数据通过串行转并行电路转换为一组相对应的并行信号，然后通过串口发送给接收方。

接收方在接收到并行信号后，通过串行转并行电路将数据转换为与发送方发送时相对应的数据。

在51单片机中，通过两个寄存器来实现串口通信功能：SBUF寄存器和SCON寄存器。

其中，SBUF寄存器用于存储要发送或接收的数据，而SCON寄存器用于配置串口通信的工作模式。

二、51单片机串口通信的使用方法1. 串口的初始化在使用51单片机进行串口通信之前，需要进行串口的初始化设置。

具体的步骤如下：a. 设置波特率：使用波特率发生器，通过设定计算器的初值和重装值来实现特定的波特率。

b. 串口工作模式选择：设置SCON寄存器，选择串行模式和波特率。

2. 发送数据发送数据的过程可以分为以下几个步骤：a. 将要发送的数据存储在SBUF寄存器中。

b. 等待发送完成，即判断TI（发送中断标志位）是否为1，如果为1，则表示发送完成。

c. 清除TI标志位。

3. 接收数据接收数据的过程可以分为以下几个步骤：a. 等待数据接收完成，即判断RI（接收中断标志位）是否为1，如果为1，则表示接收完成。

b. 将接收到的数据从SBUF寄存器中读取出来。

c. 清除RI标志位。

三、51单片机串口通信的常见问题与解决方法1. 波特率不匹配当发送方和接收方的波特率不一致时，会导致数据传输错误。

解决方法是在初始化时确保两端的波特率设置一致。

2. 数据丢失当发送方连续发送数据时，接收方可能会出现数据丢失的情况。

上位机与51单片机串口通信目录：1、单片机串口通信的应用2、PC控制单片机IO口输出3、单片机控制实训指导及综合应用实例4、单片机给计算机发送数据：[实验任务]单片机串口通信的应用，通过串口，我们的个人电脑和单片机系统进行通信。

个人电脑作为上位机，向下位机单片机系统发送十六进制或者ASCLL码，单片机系统接收后，用LED显示接收到的数据和向上位机发回原样数据。

[硬件电路图][实验原理]RS-232是美国电子工业协会正式公布的串行总线标准，也是目前最常用的串行接口标准，用来实现计算机与计算机之间、计算机与外设之间的数据通讯。

RS-232串行接口总线适用于：设备之间的通讯距离不大于15m，传输速率最大为20kBps。

RS-232协议以-5V－15V表示逻辑1；以+5V－15V 表示逻辑0。

我们是用MAX232芯片将RS232电平转换为TTL电平的。

一个完整的RS-232接口有22 根线，采用标准的25芯插头座。

我们在这里使用的是简化的9芯插头座。

注意我们在这里使用的晶振是11.0592M的，而不是12M。

因为波特率的设置需要11.0592M的。

“串口调试助手V2.1.exe”软件的使用很简单，只要将串口选择‘CMO1’波特率设置为‘9600’数据位为8 位。

打开串口（如果关闭）。

然后在发送区里输入要发送的数据，单击手动发送就将数据发送出去了。

注意，如果选中‘十六进制发送’那么发送的数据是十六进制的，必须输入两位数据。

如果没有选中，则发送的是ASCLL码，那么单片机控制的数码管将显示ASCLL码值。

//参考源程序#include "reg52.h" //包函8051 内部资源的定义unsigned char dat; //用于存储单片机接收发送缓冲寄存器SBUF里面的内容sbit gewei=P2^4; //个位选通定义sbit shiwei=P2^5; //十位选通定义sbit baiwei=P2^6; //百位选通定义unsigned char code table[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,}; //1~10 void Delay(unsigned int tc) //延时程序{while( tc != 0 ){unsigned int i;for(i=0; i<100; i++);tc--;}}void LED() //LED显示接收到的数据（十进制）{gewei=0; P0=table[dat%10]; Delay(10); gewei=1;shiwei=0; P0=table[dat/10]; Delay(10); shiwei=1;baiwei=0; P0=table[dat/100]; Delay(10); baiwei=1;}///////功能:串口初始化,波特率9600，方式1/////////void Init_Com(void){TMOD = 0x20;PCON = 0x00;SCON = 0x50;TH1 = 0xFd;TL1 = 0xFd;TR1 = 1;}/////功能:把从上位机接收到的数据原样发送回去///////void main(){Init_Com();//串口初始化while(1){if ( RI ) //扫描判断是否接收到数据，{dat = SBUF; //接收数据SBUF赋与datRI=0; //RI 清零。

51单片机串口通信原理一、概述串口通信是指通过串口进行数据传输的一种通信方式。

51单片机作为一种常见的嵌入式系统，其应用范围非常广泛，因此掌握51单片机串口通信原理是非常重要的。

本文将从串口通信的基本原理、51单片机串口硬件结构、51单片机串口软件实现等方面进行详细介绍。

二、串口通信基本原理1. 什么是串口？串行端口（Serial Port）又称为异步通讯端口（Asynchronous Communication Port），简称为COM端口。

它是计算机与外部设备之间进行数据传输的一个接口。

在计算机中，通过串行端口可以连接各种外部设备，如打印机、调制解调器等。

2. 什么是异步通讯？异步通讯（Asynchronous Communication）是指在数据传输时不需要事先建立一个稳定的连接，在发送数据前不需要接收方发送确认信息，也不需要预先定义传输时间。

因此，在异步通讯中，发送方和接收方之间没有任何同步关系。

3. 什么是波特率？波特率（Baud Rate）也称为比特率（Bit Rate），它表示每秒钟可以传输多少个二进制位。

在串行通讯中，波特率是数据传输的一个重要参数。

4. 什么是数据位、停止位和校验位？数据位（Data Bits）表示每个字符中包含的二进制位数，通常为5、6、7或8。

停止位（Stop Bits）表示每个字符后面要发送多少个停止位，通常为1或2个。

校验位（Parity Bit）用于检测数据传输中出现的错误。

常见的校验方式有奇偶校验、偶校验和无校验。

其中，奇偶校验和偶校验需要在每个字符的最高位添加一个校验位，使得每个字符中1的数量为奇数或偶数。

5. 串口通讯流程串口通讯流程大致分为以下几步：1）发送端将需要传输的数据按照一定格式进行编码，并通过串口发送给接收端；2）接收端接收到数据后，按照相同的格式进行解码，并进行错误检测；3）如果发现有错误，则可以向发送端请求重发；4）如果没有错误，则接收端可以对数据进行处理。
