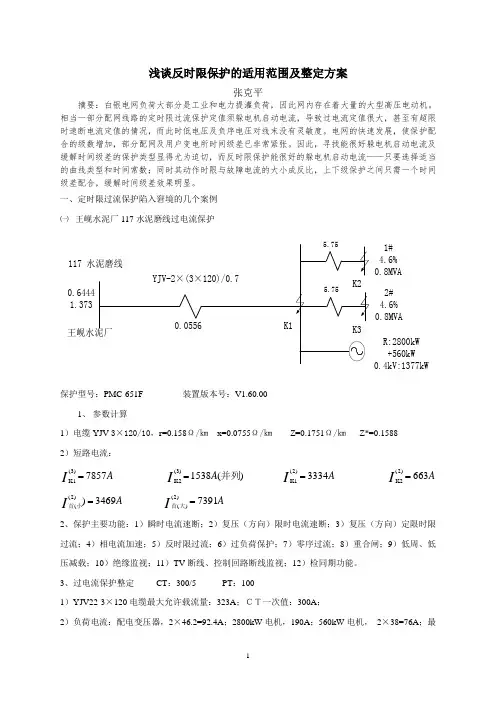

接地系统中反时限零序过电流保护

1 浅谈反时限保护的适用范围及整定方案

张克平

摘要：白银电网负荷大部分是工业和电力提灌负荷，因此网内存在着大量的大型高压电动机。相当一部分配网线路的定时限过流保护定值须躲电机启动电流，导致过电流定值很大，甚至有超限时速断电流定值的情况，而此时低电压及负序电压对线末没有灵敏度。电网的快速发展，使保护配合的级数增加，部分配网及用户变电所时间级差已非常紧张。因此，寻找能很好躲电机启动电流及缓解时间级差的保护类型显得尤为迫切，而反时限保护能很好的躲电机启动电流——只要选择适当的曲线类型和时间常数；同时其动作时限与故障电流的大小成反比，上下级保护之间只需一个时间级差配合，缓解时间级差效果明显。

一、定时限过流保护陷入窘境的几个案例

㈠ 王岘水泥厂117水泥磨线过电流保护

YJV-2×(3×120)/0.7117 水泥磨线K10.05560.64441.373王岘水泥厂5.751#4.6%0.8MVA5.752#4.6%0.8MVAK2K3R:2800kW+560kW0.4kV:1377kW保护型号：PMC-651F 装置版本号：V1.60.00

1、 参数计算

1）电缆YJV-3×120/10，r=0.158Ω/㎞ x=0.0755Ω/㎞ Z=0.1751Ω/㎞ Z*=0.1588

2）短路电流：

AI7857)3(K1 )(1538)3(K2并列AI AI3334)2(K1 AI663)2(K2

AI3469))2((小首 AI7391)2()(大首

2、保护主要功能：1）瞬时电流速断；2）复压（方向）限时电流速断；3）复压（方向）定限时限过流；4）相电流加速；5）反时限过流；6）过负荷保护；7）零序过流；8）重合闸；9）低周、低

2 压减载；10）绝缘监视；11）TV断线、控制回路断线监视；12）检同期功能。

电力系统继电保护问答 05

电力系统继电保护问答 5

56.在大短路电流接地系统中,为什么有时要加装方向继电器组成零序电

流方向保护?

答：在大短路电流接地系统中，如线路两端的变压器中性点都接地，当

线路上发生接地短路时，在故障点与各变压器中性点之间都有零序电流

流过，其情况和两侧电源供电的辐射形电网中的相间故障电流保护一

样。为了保证各零序电流保护有选择性动作和降低定值，就必须加装方

向继电器，使其动作带有方向性。使得零序方向电流保护在母线向线路

输送功率时投入，线路向母线输送功率时退出。

57．零序(或负序)方向继电器的使用原则是什么?

答：零序电流保护既然是作为动作机率较高的基本保护，故应尽量使其

回路简化，以提高其动作可靠性。而零序功率方向继电器则是零序电流

保护中的薄弱环节。在运行实践中，因方向继电器的原因而造成的保护

误动作时有发生。因此，零序(或负序)方向继电器的使用原则如下：

(1)除了当采用方向元件后，能使保护性能有较显著改善的情况外，对

动作机率最多的零序电流保护的瞬时段，特别是“躲非全相一段”，以及

起后备作用的最末一段，应不经方向元件控制。

(2)其他各段，如根据实际选用的定值，不经方向元件也能保证选择性

和一定灵敏度时，也不宜经方向元件控制。

(3)对平行双回线，特别是对采用单相重合闸的平行双回线，如果互感

较大，其保护有关延时段必要时也包括灵敏一段，一般以经过零序方向

元件控制为宜，因为这样可以不必考虑非全相运行情况下双回线路保护

之间的配合关系，从而可以改善保护工作性能。

(4)方向继电器的动作功率，应以不限制保护动作灵敏度为原则，一般

要求在发生接地故障且当零序电流为保护起动值时，尚应有2以上的灵

敏度。

58.大短路电流接地系统中．输电线路接地保护方式主要有哪几种?

答：大短路电流接地系统中，输电线路接地保护方式主要有：纵联保护

(相差高频、方向高频等)、零序电流保护和接地距离保护等。

59．什么是零序保护?大短路电流接地系统中为什么要单独装设零序保

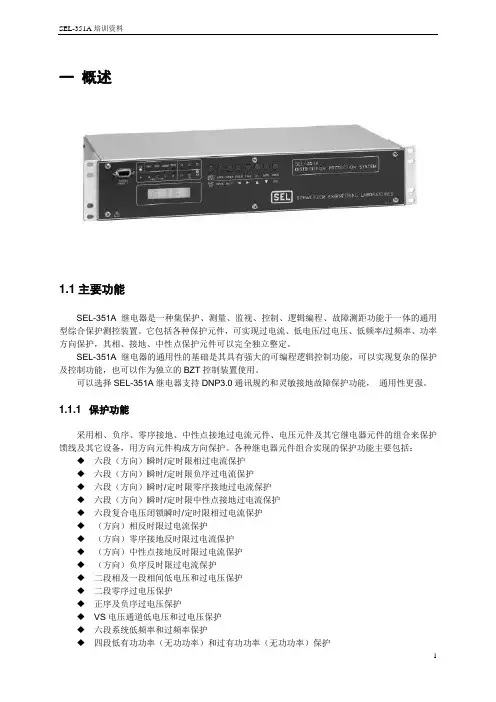

SEL-351A培训资料

1 一 概述

1.1主要功能

SEL-351A继电器是一种集保护、测量、监视、控制、逻辑编程、故障测距功能于一体的通用型综合保护测控装置。它包括各种保护元件，可实现过电流、低电压/过电压、低频率/过频率、功率方向保护，其相、接地、中性点保护元件可以完全独立整定。

SEL-351A继电器的通用性的基础是其具有强大的可编程逻辑控制功能，可以实现复杂的保护及控制功能，也可以作为独立的BZT控制装置使用。

可以选择SEL-351A继电器支持DNP3.0通讯规约和灵敏接地故障保护功能， 通用性更强。

1.1.1 保护功能

采用相、负序、零序接地、中性点接地过电流元件、电压元件及其它继电器元件的组合来保护馈线及其它设备，用方向元件构成方向保护。各种继电器元件组合实现的保护功能主要包括：

 六段（方向）瞬时/定时限相过电流保护

 六段（方向）瞬时/定时限负序过电流保护

 六段（方向）瞬时/定时限零序接地过电流保护

 六段（方向）瞬时/定时限中性点接地过电流保护

 六段复合电压闭锁瞬时/定时限相过电流保护

 （方向）相反时限过电流保护

 （方向）零序接地反时限过电流保护

 （方向）中性点接地反时限过电流保护

 （方向）负序反时限过电流保护

 二段相及一段相间低电压和过电压保护

 二段零序过电压保护

 正序及负序过电压保护

 VS电压通道低电压和过电压保护

 六段系统低频率和过频率保护

 四段低有功功率（无功功率）和过有功功率（无功功率）保护 SEL-351A培训资料

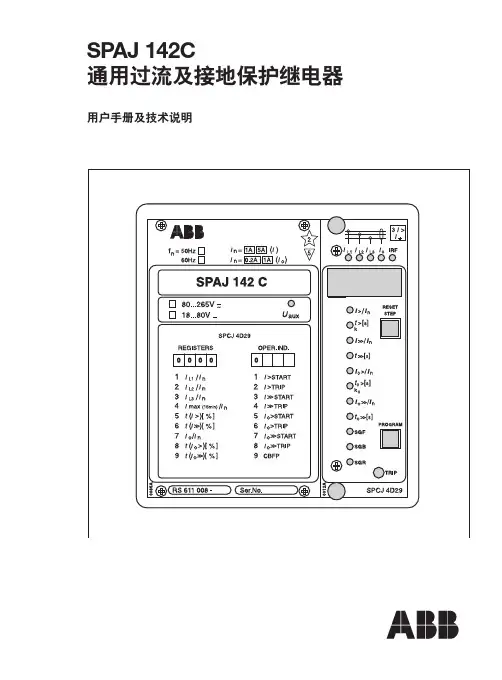

SPAJ 142C
