osg教程

osg是一种开源的三维图形引擎，可以用于创建各种虚拟现实（VR）和增强现实（AR）应用程序。它提供了一系列功能强大的工具和库，用于处理3D渲染、触摸输入、模型加载、光照效果等等。

osg的安装非常简单，只需将其添加到您的项目依赖中即可。然后，您可以使用osg命令集创建和管理您的3D场景。

osg提供了一个多功能的视图器窗口，用于显示您的场景。您可以使用该窗口的各种方法和属性来控制场景的呈现方式。例如，您可以设置相机的位置和旋转，调整场景的光照效果和材质属性等等。

osg还支持多种文件格式的模型加载，包括OBJ、3DS、FBX等等。您可以使用osg的加载器来加载这些模型，并将其添加到您的场景中。

osg还提供了一系列的节点类，用于创建和管理3D对象。您可以使用这些节点类来创建几何体、粒子效果、动画和碰撞检测等等。

osg还支持多种光照效果，包括点光源、方向光源、聚光灯等等。您可以使用osg的光照类来创建和管理这些光源，并将它们应用于您的场景中。

osg还支持触摸输入，可以实现用户的交互操作。您可以使用osg的事件处理器来处理用户的触摸动作，并根据用户的输入进行相应的操作。

osg还支持虚拟现实和增强现实技术。您可以使用osg的VR和AR接口来创建和管理VR和AR应用程序，包括头显、手柄、虚拟物体等等。

osg是一个非常强大和灵活的三维图形引擎，非常适合创建各种虚拟现实和增强现实应用程序。它提供了丰富的功能和工具，使您能够轻松地创建和管理3D场景。无论您是初学者还是专业开发者，osg都可以满足您的需求，并帮助您实现您的创意。

合集下载

OSG环境配置指导

OSG环境配置指导

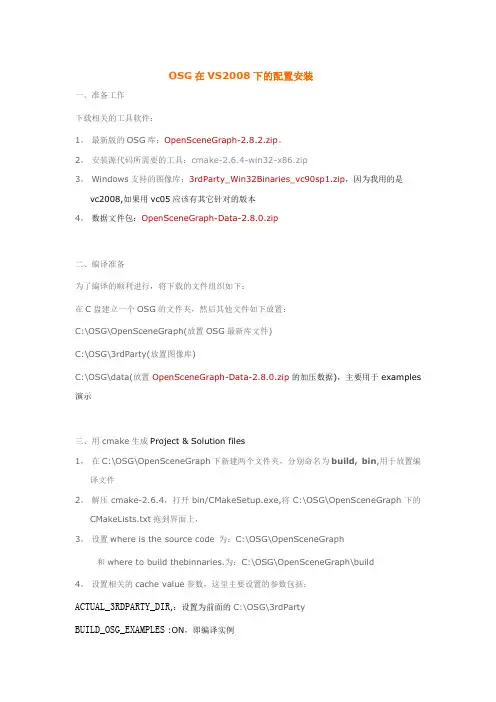

OSG在VS2008下的配置安装

一、准备工作

下载相关的工具软件：

1， 最新版的OSG库：OpenSceneGraph-2.8.2.zip。

2， 安装源代码所需要的工具：cmake-2.6.4-win32-x86.zip

3， Windows支持的图像库：3rdParty_Win32Binaries_vc90sp1.zip，因为我用的是vc2008,如果用vc05应该有其它针对的版本

4， 数据文件包：OpenSceneGraph-Data-2.8.0.zip

二、编译准备

为了编译的顺利进行，将下载的文件组织如下：

在C盘建立一个OSG的文件夹，然后其他文件如下放置：

C:\OSG\OpenSceneGraph(放置OSG最新库文件)

C:\OSG\3rdParty(放置图像库)

C:\OSG\data(放置OpenSceneGraph-Data-2.8.0.zip的加压数据)，主要用于examples演示

三、用cmake生成Project & Solution files

1， 在C:\OSG\OpenSceneGraph下新建两个文件夹，分别命名为build, bin,用于放置编译文件

2， 解压cmake-2.6.4，打开bin/CMakeSetup.exe,将C:\OSG\OpenSceneGraph下的CMakeLists.txt拖到界面上，

3， 设置where is the source code 为：C:\OSG\OpenSceneGraph

和where to build thebinnaries.为：C:\OSG\OpenSceneGraph\build

4， 设置相关的cache value参数，这里主要设置的参数包括：

ACTUAL_3RDPARTY_DIR,：设置为前面的C:\OSG\3rdParty

BUILD_OSG_EXAMPLES :ON，即编译实例

OSG学习笔记-五（6）

OSG学习笔记-五（6）

OSG学习笔记-五（6）

OSG学习笔记

第一章OSGSample

一、 OSG中的示例程序简介

1.example_osganimate

一）演示了路径动画的使用（AnimationPath、AnimationPathCallback），路径动画回调可以作用在Camera、CameraView、MatrixTransform、PositionAttitudeTransform等四种类型的节点上。

二）演示了osgSim::OverlayNode的使用

2.example_osganimationeasemotion

一）演示了osgAnimation::EaseMotion的使用，EaseMotion可以用于表达位移、速度值随时间的变化情况，通过不同的模板参数（functor），实现了不同的变化曲线。

二）程序中用到了一个使用osgWidget构造的弹出式菜单。

3.example_osganimationhardware

一）演示了在osgAnimation::RigGeometry中使用自定义RigTransformImplementation的方法。

二）可以参考程序中获取骨骼动画模型包含的动画列表的方法。

4.example_osganimationmakepath

一）演示了osgAnimation::Sampler采样器的使用，更新物体颜色（vec4）、物体位置（vec3）。Sampler派生模板类用于在一组已知离散数据样本的基础上，进行插值计算，得到连续数据。通过模板参数支持多种插值方法。

二）在更新物体位置这方面，与路径动画AnimationPath类似，但它需要自己写回调来更新节点矩阵，好处是能够使用更灵活的方式来进行数据采样，而AnimationPath只能进行线性内插。

5.example_osganimationmorph

一）演示了利用osgAnimation::MorphGeometry实现几何体变形动画的方法。

OSG开源教程

OSG开源教程

OSG开源教程

整理：荣明、王伟

北 京

2008年4月 1 序

第一次接触OSG是在2001年，当时开源社区刚刚兴起，还没有现在这么火。下载了OSG源码，但是在看了几个Demo之后，感觉没有什么特别之处。时隔七年之后，我再次将目光投向OSG，发现OSG确实有其独到之处，很多3D效果已经不弱于甚至超过商业软件，有感于开源力量的巨大。但是，与当前主流3D商业软件如Vega、VegaPrime、VTree、Performer等相比，开源软件的缺点也很明显，其中文档缺乏可谓其致命弱点之一。开发者只能从浩瀚的源码中，进行编程的学习，效率不高。

OSG组织也意识到这一点，不断推出一些官方教程，网络上有很多OSG爱好者发布的心得和教程。我收集、整理了许多学习资料，其中美国海军研究生院发布的OSG教程非常好，可作为OSG的官方教程的一个很好补充。它共有十一个专题，结合例子程序，一步步教你如何进行OSG的开发。我将其编辑成一个较为完善的教材，供大家学习。在教材整理过程中，王伟调试了源程序，对该书编辑和修订做了大量的工作；实验室的学生杨宇蒙、冯锐、章仕锋、李永川和李益强阅读了本书，并提出了宝贵的修改意见，在此一并表示感谢。

希望这本小册子能对大家学习OSG编程起到一定的帮助作用。

谢谢大家阅读本书！

荣 明

二OO八年四月于崔春园

Email：rong_ming@ 2 目录

1.使用Open Scene Graph几何 .................................................................................................... 1

1.1背景 ............................................................................................................................... 1

OSG(美国海军NPS)教程学习加实践(2)

OSG(美国海军NPS)教程学习加实践(2)

在编程开始前要认识一下*.tga后缀的文件：

TGA格式(Tagged Graphics)是由美国Truevision公司为其显示卡开发的一种图像文件格式，文件后缀为“．tga”，已被国际上的图形、图像工业所接受。

TGA的结构比较简单，属于一种图形、图像数据的通用格式，在多媒体领域有很大影响，是计算机生成图像向电视转换的一种首选格式。

TGA图像格式最大的特点是可以做出不规则形状的图形、图像文件，一般图形、图像文件都为四方形，若需要有圆形、菱形甚至是缕空的图像文件时，TGA可就派上用场了!

TGA格式支持压缩，使用不失真的压缩算法。

在工业设计领域，使用三维软件制作出来的图像可以利用TGA格式的优势，在图像内部生成一个Alpha（通道），这个功能方便了在平面软件中的工作。

==================================================================================

#include

#include

#include

#include

#include

#include

#include

#include

#include

using namespace std;

osg::Geode* createPyramid()

{

osg::Geode* pyramidGeode = new osg::Geode();

osg::Geometry* pyramidGeometry = new osg::Geometry();

pyramidGeode->addDrawable(pyramidGeometry);

// 指定顶点

osg::Vec3Array* pyramidVertices = new osg::Vec3Array;

pyramidVertices->push_back( osg::Vec3(0, 0, 0) ); // 左前
