通信工程质量控制点

通信工程施工质量控制监理要点

⑴用于通信工程的所有器材的规格、型号和质量均应符合设计及 相

应规范的要求，并按规定频率进行抽验。

⑵施工前对管道及人（手）孔的位置要进行认真复测定位，平面 位置偏差应符合规范要求。

⑶按照设计尺寸开挖管道沟槽及人（手）孔坑；设计无具体规定 时，沟槽宽度及坑的几何尺寸要满足施工所需占用的空间要求，坑壁 坡度应按设计规定并尽可能陡直。

⑷开挖接近设计的底部高程时，要采用人工检清方式，避免开挖 过深。挖深超过设计标高IoCm以上，应采用细粒土、级配碎石或 稳定土等材料夯填至设计标高。

⑸按设计要求进行管道基础、管道铺设及接头施工，要注意管道 接口应密闭无渗漏；所有钢管的端口均必须检查是否有毛刺、断牙、 缺口等，并将内口锂成圆形。

⑹人（手）孔的地基、基础、墙体、上覆、沟盖及口圈安装均应 按设计要求施工，管道在墙体的入口处应牢固并保证位置的准确性, 墙体内预埋件数量、规格、质量、位置均应符合设计规定。各部位的 几何尺寸、标高、垂直度的允许偏差均应符合规范要求。墙体与基础、 墙体与上覆、沟盖的结合要严密、不漏水。

⑺所有管道沟槽及人（手）孔坑开挖后应尽快完成后续施工，防 止积水；雨后应及时排水，并视情况采取相应的处理措施。 ⑻管道铺设完成后，均应进行试通试验。试通合格后，应封好管 口，防止杂物进入堵塞管道。

⑼管道、人(手)孔验收合格后，要清除孔周及管槽遣留杂物, 排除积水和淤泥，使用适合的材料分层夯填至设计要求标高。

(Io)横穿管道的施工应与路面工程相配合，在管道所在结构层完成 后立即开挖铺设管道，在下一层结构层施工前完成回填，回填材料宜 使用同结构层材料或素碎。

⑪通信工程施工时间一般是在路面施工期或路面已完成的阶段, 应特别注意文明施工，采取有效措施防止污染路面。

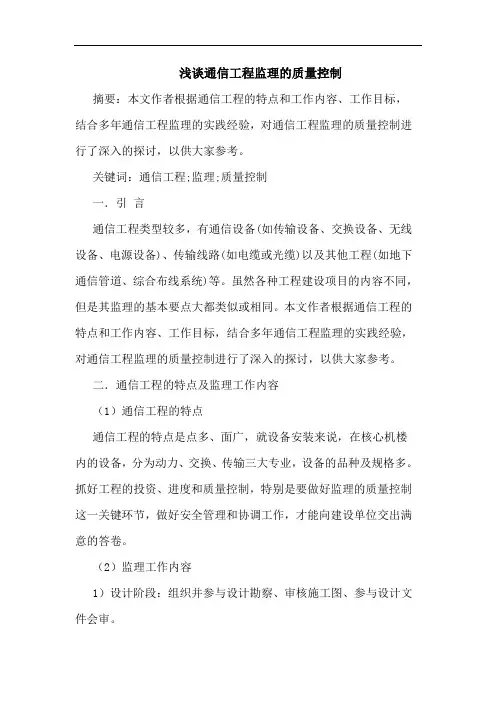

浅谈通信工程监理的质量控制

摘要：本文作者根据通信工程的特点和工作内容、工作目标，结合多年通信工程监理的实践经验，对通信工程监理的质量控制进行了深入的探讨，以供大家参考。

关键词：通信工程;监理;质量控制

一．引 言

通信工程类型较多，有通信设备(如传输设备、交换设备、无线设备、电源设备)、传输线路(如电缆或光缆)以及其他工程(如地下通信管道、综合布线系统)等。虽然各种工程建设项目的内容不同，但是其监理的基本要点大都类似或相同。本文作者根据通信工程的特点和工作内容、工作目标，结合多年通信工程监理的实践经验，对通信工程监理的质量控制进行了深入的探讨，以供大家参考。

二．通信工程的特点及监理工作内容

（1）通信工程的特点

通信工程的特点是点多、面广，就设备安装来说，在核心机楼内的设备，分为动力、交换、传输三大专业，设备的品种及规格多。抓好工程的投资、进度和质量控制，特别是要做好监理的质量控制这一关键环节，做好安全管理和协调工作，才能向建设单位交出满意的答卷。

（2）监理工作内容

1）设计阶段：组织并参与设计勘察、审核施工图、参与设计文件会审。

2）施工准备：审核工程量清单和工程预算价，参加图纸技术交底和施工图会审并协助整理会审记录，审核施工单位的施工组织计划、施工技术方案、施工进度计划及技术装备，提出审核意见报建设单位审定；审查材料、设备清单中的数量、规格及质量，对不合格品提出更换要求。

3）施工阶段：负责检查施工人员的施工资质、施工计划，审核开工申请报告，经建设单位同意后发布开工令；核实安装工程量，严格控制和审核签发工程变更，积极协调、妥善处理施工中出现的各种问题。

4）验收和保修：督促检查施工单位的竣工技术资料及测试记录的正确性，组织初验和终验，跟踪验收遗留问题的整改。在保修期跟踪对质量缺陷的处理结果，直至完成整改。

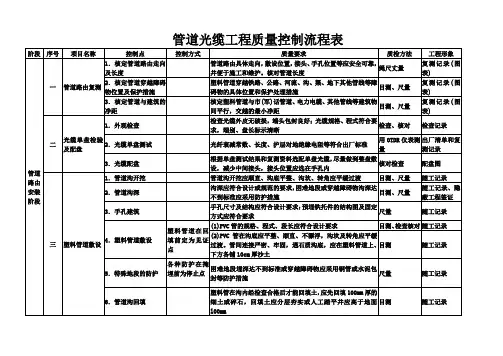

管道光缆工程质量控制流程表

阶段 序号 项目名称 控制点 控制方式 质量要求 质检方法 工程形象

管道路由安装阶段 一 管道路由复测 1．核定管道路由走向及长度 管道路由具体走向，敷设位置，接头、手孔位置等应安全可靠，并便于施工和维护。核对管道长度 绳尺丈量 复测记录(图表)

2．核定管道穿越障碍物位置及保护措施 塑料管道穿越铁路、公路、河流、沟、渠、地下其他管线等障碍物的具体位置和保护处理措施 目测、尺量 复测记录(图表)

3．核定管道与建筑的净距 核定塑料管道与市(军)话管道、电力电缆、其他管线等建筑物间平行，交越的最小净距 目测、尺量 复测记录(图表)

二 光缆单盘检验及配盘 1．外观检查 检查光缆外皮无破损，端头包封良好；光缆规格、程式符合要求，端别、盘长标示清晰 检查、核对 检查记录

2．光缆单盘测试 光纤衰减常数、长度、护层对地绝缘电阻等符合出厂标准 用OTDR仪表测量 出厂清单和复测记录

3．光缆配盘 根据单盘测试结果和复测资料选配单盘光缆，尽量做到整盘敷设，减少中间接头，接头位置应选在手孔内 核对检查 配盘图

三 塑料管道敷设 1．管道沟开挖 管道沟开挖应顺直、沟底平整、沟坎、转角应平缓过渡 目测、尺量 随工记录

2．管道沟深 沟深应符合设计或规范的要求，困难地段或穿越障碍物沟深达不到标准应采用防护措施 目测、尺量 随工记录、隐蔽工程签证

3．手孔建筑 手孔尺寸及结构应符合设计要求：预埋铁托件的结构图及固定方式应符合要求 尺量 随工记录

4．塑料管道敷设 塑料管道在回填前定为见证点 (1)PVC管的规格、程式、段长应符合设计要求 目测、检查核对 随工记录

(2)PVC管在沟底应平整、顺直、不漂浮，沟坎及转角应平缓过渡。管间连接严密、牢固，遇石质沟底，应在塑料管道上、下方各铺10cm厚沙土 目测 随工记录

5．特殊地段的防护 各种防护在掩埋前为停止点

困难地段埋深达不到标准或穿越障碍物应采用钢管或水泥包封等防护措施 尺量 随工记录

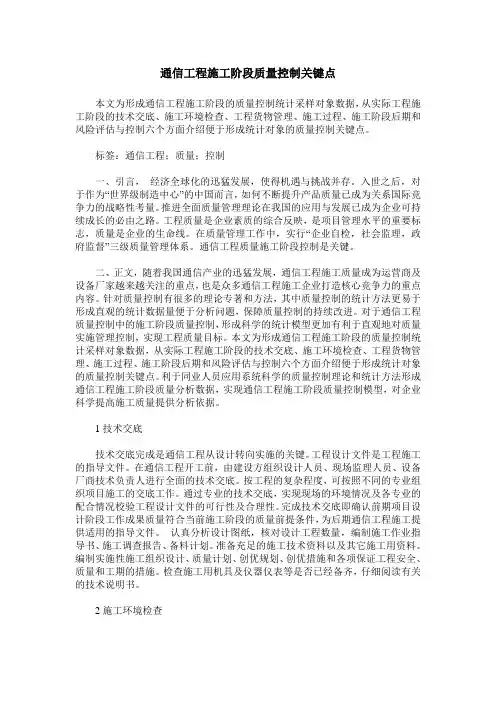

通信工程施工阶段质量控制关键点

本文为形成通信工程施工阶段的质量控制统计采样对象数据，从实际工程施工阶段的技术交底、施工环境检查、工程货物管理、施工过程、施工阶段后期和风险评估与控制六个方面介绍便于形成统计对象的质量控制关键点。

标签：通信工程；质量；控制

一、引言， 经济全球化的迅猛发展，使得机遇与挑战并存。入世之后，对于作为“世界级制造中心”的中国而言，如何不断提升产品质量已成为关系国际竞争力的战略性考量。推进全面质量管理理论在我国的应用与发展已成为企业可持续成长的必由之路。工程质量是企业素质的综合反映，是项目管理水平的重要标志，质量是企业的生命线。在质量管理工作中，实行“企业自检，社会监理，政府监督”三级质量管理体系。通信工程质量施工阶段控制是关键。

二、正文，随着我国通信产业的迅猛发展，通信工程施工质量成为运营商及设备厂家越来越关注的重点，也是众多通信工程施工企业打造核心竞争力的重点内容。针对质量控制有很多的理论专著和方法，其中质量控制的统计方法更易于形成直观的统计数据量便于分析问题，保障质量控制的持续改进。对于通信工程质量控制中的施工阶段质量控制，形成科学的统计模型更加有利于直观地对质量实施管理控制，实现工程质量目标。本文为形成通信工程施工阶段的质量控制统计采样对象数据，从实际工程施工阶段的技术交底、施工环境检查、工程货物管理、施工过程、施工阶段后期和风险评估与控制六个方面介绍便于形成统计对象的质量控制关键点。利于同业人员应用系统科学的质量控制理论和统计方法形成通信工程施工阶段质量分析数据，实现通信工程施工阶段质量控制模型，对企业科学提高施工质量提供分析依据。

1技术交底

技术交底完成是通信工程从设计转向实施的关键。工程设计文件是工程施工的指导文件。在通信工程开工前，由建设方组织设计人员、现场监理人员、设备厂商技术负责人进行全面的技术交底。按工程的复杂程度，可按照不同的专业组织项目施工的交底工作。通过专业的技术交底，实现现场的环境情况及各专业的配合情况校验工程设计文件的可行性及合理性。完成技术交底即确认前期项目设计阶段工作成果质量符合当前施工阶段的质量前提条件，为后期通信工程施工提供适用的指导文件。 认真分析设计图纸，核对设计工程数量，编制施工作业指导书、施工调查报告、备料计划。准备充足的施工技术资料以及其它施工用资料。编制实施性施工组织设计、质量计划、创优规划、创优措施和各项保证工程安全、质量和工期的措施。检查施工用机具及仪器仪表等是否已经备齐，仔细阅读有关的技术说明书。
