通信工程施工质量控制要点

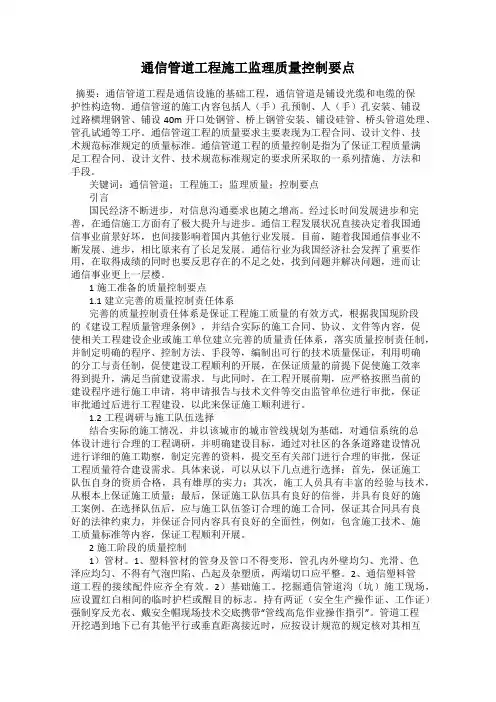

通信管道工程施工监理质量控制要点

摘要：通信管道工程是通信设施的基础工程，通信管道是铺设光缆和电缆的保护性构造物。通信管道的施工内容包括人（手）孔预制、人（手）孔安装、铺设过路横埋钢管、铺设40m开口处钢管、桥上钢管安装、铺设硅管、桥头管道处理、管孔试通等工序。通信管道工程的质量要求主要表现为工程合同、设计文件、技术规范标准规定的质量标准。通信管道工程的质量控制是指为了保证工程质量满足工程合同、设计文件、技术规范标准规定的要求所采取的一系列措施、方法和手段。

关键词：通信管道；工程施工；监理质量；控制要点

引言

国民经济不断进步，对信息沟通要求也随之增高。经过长时间发展进步和完善，在通信施工方面有了极大提升与进步。通信工程发展状况直接决定着我国通信事业前景好坏，也间接影响着国内其他行业发展。目前，随着我国通信事业不断发展、进步，相比原来有了长足发展。通信行业为我国经济社会发挥了重要作用，在取得成绩的同时也要反思存在的不足之处，找到问题并解决问题，进而让通信事业更上一层楼。

1施工准备的质量控制要点

1.1建立完善的质量控制责任体系

完善的质量控制责任体系是保证工程施工质量的有效方式，根据我国现阶段的《建设工程质量管理条例》，并结合实际的施工合同、协议、文件等内容，促使相关工程建设企业或施工单位建立完善的质量责任体系，落实质量控制责任制，并制定明确的程序、控制方法、手段等，编制出可行的技术质量保证，利用明确的分工与责任制，促使建设工程顺利的开展，在保证质量的前提下促使施工效率得到提升，满足当前建设需求。与此同时，在工程开展前期，应严格按照当前的建设程序进行施工申请，将申请报告与技术文件等交由监管单位进行审批，保证审批通过后进行工程建设，以此来保证施工顺利进行。

1.2工程调研与施工队伍选择

通信工程施工质量控制监理要点

⑴用于通信工程的所有器材的规格、型号和质量均应符合设计及 相

应规范的要求，并按规定频率进行抽验。

⑵施工前对管道及人（手）孔的位置要进行认真复测定位，平面 位置偏差应符合规范要求。

⑶按照设计尺寸开挖管道沟槽及人（手）孔坑；设计无具体规定 时，沟槽宽度及坑的几何尺寸要满足施工所需占用的空间要求，坑壁 坡度应按设计规定并尽可能陡直。

⑷开挖接近设计的底部高程时，要采用人工检清方式，避免开挖 过深。挖深超过设计标高IoCm以上，应采用细粒土、级配碎石或 稳定土等材料夯填至设计标高。

⑸按设计要求进行管道基础、管道铺设及接头施工，要注意管道 接口应密闭无渗漏；所有钢管的端口均必须检查是否有毛刺、断牙、 缺口等，并将内口锂成圆形。

⑹人（手）孔的地基、基础、墙体、上覆、沟盖及口圈安装均应 按设计要求施工，管道在墙体的入口处应牢固并保证位置的准确性, 墙体内预埋件数量、规格、质量、位置均应符合设计规定。各部位的 几何尺寸、标高、垂直度的允许偏差均应符合规范要求。墙体与基础、 墙体与上覆、沟盖的结合要严密、不漏水。

⑺所有管道沟槽及人（手）孔坑开挖后应尽快完成后续施工，防 止积水；雨后应及时排水，并视情况采取相应的处理措施。 ⑻管道铺设完成后，均应进行试通试验。试通合格后，应封好管 口，防止杂物进入堵塞管道。

⑼管道、人(手)孔验收合格后，要清除孔周及管槽遣留杂物, 排除积水和淤泥，使用适合的材料分层夯填至设计要求标高。

(Io)横穿管道的施工应与路面工程相配合，在管道所在结构层完成 后立即开挖铺设管道，在下一层结构层施工前完成回填，回填材料宜 使用同结构层材料或素碎。

⑪通信工程施工时间一般是在路面施工期或路面已完成的阶段, 应特别注意文明施工，采取有效措施防止污染路面。

铁路通信工程施工技术要点分析及质量控制

摘要：结合某铁路通信工程的施工，详细地介绍了光、电缆线路施工技术要点和施工质量控制措施，以确保施工质量，为工程顺利开通及通信系统的正常运行奠定基础。

关键词：铁路通信工程 施工技术 质量控制

中图分类号：tn929 文献标识码：a 文章编号：1007-9416(2012)01-0041-01

1、引言

铁路通信系统是保证行车安全、提高运输效率、提高现代化管理水平和传递信息的重要基础设施之一，其施工质量直接关系着通信系统的正常运行。因此，施工时应严格执行有关施工规范的要求，深刻领会设计意图，为工程顺利开通及通信系统的正常运行奠定基础。

2、工程概况

某铁路工程zh-3标段的通信工程包括中间站通信及长途光、电缆工程。光、电缆敷设是作为通信工程中的控制工程。本文鉴于限于篇幅，只介绍光、电缆线路施工。

3、铁路通信工程施工技术要点（光、电缆线路施工）

光、电缆线路作为通信系统的重要组成部分，其施工直接关系到整体系统的正常运行，因此，在光、电缆线路施工中应注意以下技术要点：1）光缆线路采用直埋方式。光缆径路穿越道路等障碍时

敷设钢管,原则上不敷设在路肩上，减少对路基的损坏，与接融网保持安全距离；2）本段工程范围管线较多，光、电缆径路的选择必须认真参照其他单位提供的管线综合平面图进行，不可盲目施工，以免造成损失；3）光电缆沟开挖及回填，根据本标段的特点，光缆沟的开挖采取人工逐段开挖，逐段敷缆，保证沟直底平，采取施工队质检员、项目部质检工程师、监理工程师三级检查制度，经检查合格后方可回填；4）光缆敷设应根据牵引长度、地形条件、牵引张力等因素选用合适的布放方式；5）光缆的弯曲半径应不小于光缆外径的15倍，施工过程中不应小于20倍；6）布放光缆的牵引力不得超过光缆允许张力；7）接头点余留的光缆应妥善地置于预留坑中并做好防护；8）光缆布放过程中或布放后，应及时检查光缆外皮，如有破损应立即修复；9）不同类型土质地段的光缆埋深要严格按照技术标准要求执行；10）光缆通过既有电缆槽的地点时敷设在既有电缆槽中，对缺损的电缆槽应进行修复补齐；11）光缆过轨应充分预留；12）及时做好隐蔽工程记录和签认工作；13）通信光缆接续及引入光缆纤芯接续采用自动熔接机进行电弧熔接工艺，光纤接头处用加强热缩管保护，外护套接续采用光缆接头盒接续，光缆接续必须认真执行操作工艺的要求；14）光纤接续的环境必须整洁，接续作业过程中应特别注意防尘、防潮和防震。光缆各连接部位及工具、材料应保持清洁，确保接续质量和密封效果；15）进行光纤接续时，应进行双向监测，双向平均接续衰耗值合格

1 第一章：砌体工程施工前的准备工作

1、建筑砂浆搅拌现场必须悬挂配合比报告，并配置磅秤，工人在操作过程中严格按配合比进行搅拌，水泥砂浆必须在3H（2H)内用完，严禁使用隔夜砂浆进行砌筑。

2、砌块及配砖在砌筑前，提前一天浇水湿润充分，严禁干砖上楼润湿及干砖上墙。

3、不计算模数，会造成灰缝过大不均，增加施工成本，植筋位置错误

4、按照砌体施工检验批做好对楼层的放线工作。楼层放线应以结构施工内控点主线为依据，根据建施图弹好楼层标高控制线和墙体边线。

5、砌体放线合格后，与砼结构交界处采用植筋方式对墙体拉接筋等进行植筋，其锚固长度必须满足设计要求。植筋位置根据不同梁高组砌排砖按“倒排法”准确定位，钻孔深度必须满足设计要求；孔洞的清理要求用专用电动吹风机，确保粉尘的清理效果；墙体拉接筋抗拔试验合格后才能进行砌筑。

6、构造柱的设置严格按建施图要求进行布置，纵筋搭接长度必须满足设计要求，搭接区域箍筋按要求加密设置。构造柱采用预埋钢筋时，应确保钢筋留设长度满足搭接要求。

7、所有卫生间墙根按强规要求采用C20素混凝土（200㎜高、宽同墙后）进行浇筑，砼浇筑前，必须进行凿毛，并用水冲洗湿润，浇筑时必须确保密实。

8、楼层内砌体材料堆码尽量靠墙放置，应均匀分散不得集中。

9、所有预制过梁必须严格按设计图集及相关规范要求进行制作，制作完成后用墨汁标注上下方向，避免安装过程中钢筋位置反向。过梁要求提前制作，安装时必须确保强度达到设计要求。

第二章：砌体工程施工质量控制要点

1、所有墙体砌筑三线实心配砖（除卫生间素砼浇筑200mm外），砌筑完成后，对照各方确认的固化图对所有墙肢、门洞及门垛、窗洞等尺寸进行复核。门窗洞口的高宽必须含地平和抹灰厚度。

2、排砖至墙底铺底灰厚超过2㎝时，应采取细石砼进行铺底砌筑。门洞控制尺寸严格按图纸要求留设。

3、墙体砌筑前根据墙高采用“倒排法”确定砌块匹数，采取由上至下原则，即先留足后塞口200㎜高度（预留高度允许误差±10㎜），然后根据砖模数进行排砖。2 后塞口斜砖逐块敲紧挤实，斜砌角度控制在60°±10°。
