300B推挽放大器设计与制作

高手解析 英国Audio Note Kit One 单端300B功放与仿制

单端输出变压器有一个十分重要的参数，就是铁芯的空气间隙，决定了磁芯是否能够良好的工作在B-H线性区域，它不仅仅是为了调整磁饱和参数、改善漏感和低频，实验表明，这个间隙的大小和隔离片材料对音质影响十分重大。

一、Audio Note Kit One 300B浅析

这是英国安克公司享誉全球的梦幻之声300B单端经典电路，电路部分十分成熟，设计简洁，性能优良，音效卓著。Kit1第一次面世是在上世纪90年代中期，第一款机型应该是Audio Note Kit One300B，后来有了4周年、8周年纪念机型（Audiokits Kit1 300B-8）。

可以说，它的出现具有划时代的意义，不仅电路简洁，而且音效卓著，它的声音低音厚实，高音细腻，中音飘逸鲜活，整体上声音密度高，音域宽广，泛音丰富，十分耐听。Kit1一经面世，即成为世界上最为流行的真空管放大器之一。

1、Audio Note Kit 1主电路 AUDIO NOTE Kit 1的电路为近腾公康设计，电路非常简洁，输入级采用线性和高频都比较好的共阴极结构，选用了中u放大特性的双三极管6SN7对输入的L/R声道进行电压放大，该级阴极电压为4.8V，阴极电阻680R，电流约7ma；经6SN7电压放大级放大的信号，进入由低内阻双三级管5687构成的SEPP电路推动级作放大，5687的阴极电压为8.4V，阴极电阻820R，电流约10ma；经5687推动级放大后，进入由300B构成的单端功率放大级进行功率放大，最后推动音箱，300B的阴极电压为75V，阴极电阻900R，电流约83ma。在8欧姆负载下，输出约8.2W的功率

该电路的独特之处在于：

（1）电压放大级与推动级间插入了100K音量电位器，既可控制增益又同时作为电压放大级的负载，起到了电压放大级和前级的双重作用。

2A3与300B通用放大器的制作

看了这个题目，读者会问，2A3、300B是特性不同的两款直热式三极功率放大管，怎么能在一个电路上通用呢?是的，请听慢慢道来。

笔者起初制作了一台2A3的单端输出功率放大器，线路见图1，后来发现只要稍改动一下灯丝电路，用300B也可以工作，后来就成为300B单端输出功放了，并且可以两管通用。

300B是众口皆碑的直热式三极功率放大管，有“胆球之皇”的美称，本来早就想制作一台，听听300B的音色，但由于300B的价格不菲，暂时还未拥有。然而手中有一对2A3可以先用，以后再改用300B。2A3是古老的专为音频领域设计的直热式功率放大三极管，音色甜美，胆味很浓，古老的电子管机都用2A3作功率放大。随即便焊了一台4W的2A3单端机。

其实从2A3、300B的典型线路便可看出，只要稍加改动或者加一只开关就可以随时由2A3改为300B，或由300B改为2A3，非常方便，如果用电烙铁2～3分钟即可完成。

2A3与300B的音色不一样，2A3的中音丰润，低音也不俗，听女声或弦乐十分耐听，音乐感强，而300B的高、中音明亮，有人称300B的堂音好，音乐感强，但低音不如2A3。用此线路想听300B或2A3，随时可换，有条件者不妨试试，定会让你享尽耳福。

2A3、300B管特性如左下表。

制作此机的关键是要有通用的元件，电源变压器是用旧250W E1型变压器改制的，次级高压有一组140＋50V 200mA的绕组，灯线有5V3A三组供300B和整流管用，6.3V3A二组供电压放大及推动级电子管用。直热式三极功放管作单端输出时，两只三极管的灯丝不能共用一组电源供电，否则会有共阴极现象发生，对音乐感、音场、立体感等都有影响，所以用2A3时，灯丝供电要5V3A的绕组用电阻降压的方法进行，计算公式用 ，即 =1Ω，降低电阻的散热功率要足够大，要5～10W的，本机用7W的。2A3的屏压250V，可用到300V，300B屏压也是300V，但可用到400V，为了两者兼顾，B＋直流高压取交流140V经倍压整流后得到300V左右的高压再滤波。

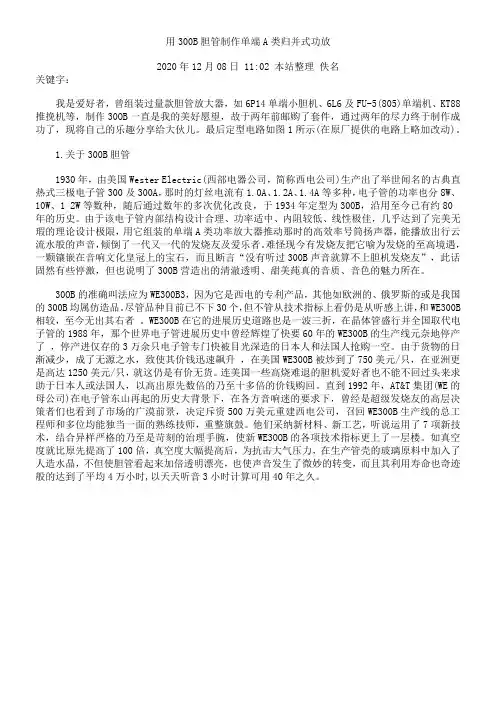

用300B胆管制作单端A类归并式功放

2020年12月08日 11:02 本站整理 佚名

关键字：

我是爱好者，曾组装过量款胆管放大器，如6P14单端小胆机、6L6及FU-5(805)单端机、KT88推挽机等，制作30OB一直是我的美好愿望，故于两年前邮购了套件，通过两年的尽力终于制作成功了，现将自己的乐趣分享给大伙儿。最后定型电路如图1所示(在原厂提供的电路上略加改动)。

1.关于300B胆管

1930年，由美国Wester Electric(西部电器公司，简称西电公司)生产出了举世闻名的古典直热式三极电子管300及300A，那时的灯丝电流有1.0A、1.2A、1.4A等多种，电子管的功率也分8W、10W、1 2W等数种，随后通过数年的多次优化改良，于1934年定型为300B，沿用至今已有约80年的历史。由于该电子管内部结构设计合理、功率适中、内阻较低、线性极佳，几乎达到了完美无瑕的理论设计极限，用它组装的单端A类功率放大器推动那时的高效率号筒扬声器，能播放出行云流水般的声音，倾倒了一代又一代的发烧友及爱乐者。难怪现今有发烧友把它喻为发烧的至高境遇，一颗镶嵌在音响文化皇冠上的宝石，而且断言“没有听过300B声音就算不上胆机发烧友”，此话固然有些停激，但也说明了300B营造出的清澈透明、甜美莼真的音质、音色的魅力所在。

30OB的准确叫法应为WE300B3，因为它是西电的专利产品，其他如欧洲的、俄罗斯的或是我国的300B均属仿造品。尽管品种目前已不下30个，但不管从技术指标上看仍是从听感上讲，和WE300B相较，至今无出其右者 。WE300B在它的进展历史道路也是一波三折，在晶体管盛行并全国取代电子管的1988年，那个世界电子管进展历史中曾经辉煌了快要60年的WE300B的生产线元奈地停产了 ，停产进仅存的3万余只电子管专门快被目光深造的日本人和法国人抢购一空。由于货物的日渐减少，成了无源之水，致使其价钱迅速飙升 ，在美国WE300B被炒到了750美元/只，在亚洲更是高达1250美元/只，就这仍是有价无货。连美国一些高烧难退的胆机爱好者也不能不回过头来求助于日本人或法国人，以高出原先数倍的乃至十多倍的价钱购回。直到1992年，AT&T集团(WE的母公司)在电子管东山再起的历史大背景下，在各方音响迷的要求下，曾经是超级发烧友的高层决策者们也看到了市场的广漠前景，决定斥资500万美元重建西电公司，召回WE300B生产线的总工程师和多位均能独当一面的熟练技师，重整旗鼓。他们采纳新材料、新工艺，听说运用了7项新技术，结合异样严格的乃至是苛刻的治理手腕，使新WE3OOB的各项技术指标更上了一层楼。如真空度就比原先提高了100倍，真空度大幅提高后，为抗击大气压力，在生产管壳的玻璃原料中加入了人造水晶，不但使胆管看起来加倍透明漂亮，也使声音发生了微妙的转变，而且其利用寿命也奇迹般的达到了平均4万小时,以天天听音3小时计算可用40年之久。 令人振奋的是，就在西电公司的WE300B停产到再生产的这几年空挡中，我国最大的电子管生产厂家长沙曙光厂不失机会地和英国PM公司合作，研制300B并迅速在1991年初以“曙光金龙”牌正式向市场推出。新产品质量上乘、直追WE300B的各项技术指标，受到全世界Hi-Fi界的关注，曾一度被称为继原厂WE300B之外市面上最正确的300B制品。巧合的是我国柳州桂光电子管厂同时也推出了桂光4300B(300B的另一种叫法)，其声音走向具有欧洲风格，一样吸弓着众多发烧友的注意。更令人惊喜的是我国天津也在这一时刻组建了全真电子管厂，听说该厂是由原北京电子管厂数位退休工程师联手于1998年组建的民营企业，桂光停产后一些富有体会的熟练技工也参与其中，因此活着界诸多30OB中它生产的Full Music300B管被以为唯一能与WE300B一决高低的电子管。不管是理论参数仍是听感，它都足以叫板WE300B，且价钱比西电产品低得多。因此不仅在国内，确实是在欧美和日本的资深发烧友中它均受到极力推崇。

300B单端胆机的原理及制作

展开全文

简洁至上，只要在推动力足够的前提下，尽量减少放大器的级数，这是笔者制作线路的基本原则。说到300B，玩电子管的都知道有多种线路，也实作过多种线路。在制作过多款线路之后，笔者感觉有一款线路无论从实听效果还是线路结构上来说都是非常不错的，因此笔者特地把它写了出来，希望喜爱300B的读者能享受到其中的乐趣。

一．原理简介

甲类单端作为一种古老、低效、功耗大的放大器，它依然以其独特而难以抗拒的魅力吸引着无数的音响爱好者。无论甲类石机还是甲类胆机，笔者对它们均情有独钟。大家都知道．一个放大器如果它的放大级数太多的话，无论你采取任何一种方式来减少失真，它的失真总的来说绝对要比级数少的要大，而且放大的级数愈多，相移的可能性就越大，通频带就会越窄。

本文所介绍的是一款两级的单端放大器，它就很好地避免了以上的一些情况。大家都清楚，电压放大级的主要作用就是将音频信号放大到足够的振幅，以达到能够推动末级功率放大的目的，这就需要电压放大级首先应有足够的放大倍数，即能达到整个音频放大器所需要的灵敏度，其次还需要频率

特性均匀，以及放大后的信号不失真。由于五极管具有放大系数大、驱动力较强等特点，因此本机电压放大级就选择了五极管。

由于6J4P的特性曲线、屏压、屏流以及放大系数均较符合做本机的电压放大级（图1为6J4P特性曲线图），因此笔者选择了6J4P作本机的推动管。一般来说五极管的失真比三极管要大一些，但是通过正确的设计和必要的措施，无论从实听还是从测试指标上来说，五极管并不逊色于三极管。功率放大则由300B担任，具体的电路原理见图2，图3为300B的特性曲线图。Rg1为电压放大级的栅极电阻，Rg2为功率放大级的栅极电阻，这一栅极电阻有两个作用：一是使下一级的电子管能将栅偏压Eg通过Rg加到栅极上去，即作为Eg的直流通路，同时下一级电子管内电子从阴极流向屏极的过程中，或多或少总有一些电子落到栅极上，Rg就给这些电子一个直流通路，使栅极的电位不至于越来越负从而影响放大器的正常工作，因此栅极电阻又叫栅漏电阻；作用二是将屏极回路输出的交流信号电压送到下一级去。
