电学中考经典试题及答案

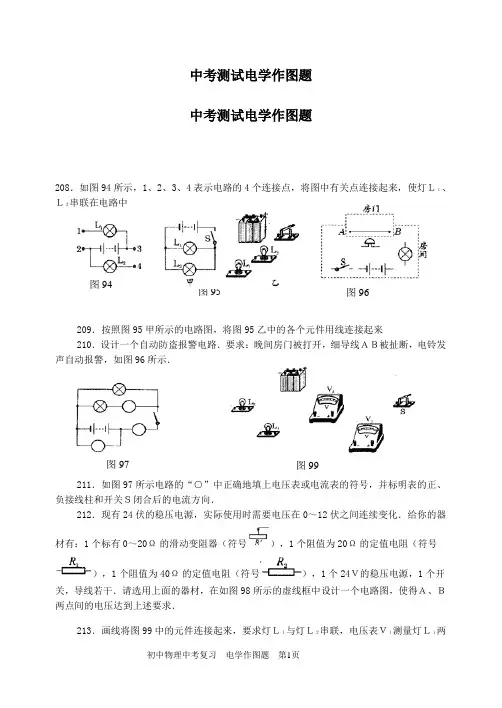

初中物理中考复习 电学作图题 第1页 中考测试电学作图题

中考测试电学作图题

208．如图94所示，1、2、3、4表示电路的4个连接点，将图中有关点连接起来，使灯Ｌ１、Ｌ２串联在电路中

209．按照图95甲所示的电路图，将图95乙中的各个元件用线连接起来

210．设计一个自动防盗报警电路．要求：晚间房门被打开，细导线ＡＢ被扯断，电铃发声自动报警，如图96所示．

211．如图97所示电路的“○”中正确地填上电压表或电流表的符号，并标明表的正、负接线柱和开关Ｓ闭合后的电流方向．

212．现有24伏的稳压电源，实际使用时需要电压在0～12伏之间连续变化．给你的器材有：1个标有0～20Ω的滑动变阻器（符号），1个阻值为20Ω的定值电阻（符号），1个阻值为40Ω的定值电阻（符号），1个24Ｖ的稳压电源，1个开关，导线若干．请选用上面的器材，在如图98所示的虚线框中设计一个电路图，使得Ａ、Ｂ两点间的电压达到上述要求．

213．画线将图99中的元件连接起来，要求灯Ｌ１与灯Ｌ２串联，电压表Ｖ１测量灯Ｌ１两图94 图95 图96

图97 图99 初中物理中考复习 电学作图题 第2页 端的电压，电压表Ｖ２测量灯Ｌ１与灯Ｌ２串联后的总电压，画线时导线不能交叉．

214．如图100所示，图中有电源线一对，拉线开关一个，螺口灯泡一个，插座一个．现要求开关控制电灯，灯与插座并联．请按要求将各元件连入电路，要符合安全用电的原则，又能够正常照明，连线不交叉

215．如图101所示中给出了几种元件，在图上用连线表示导线，把电路元件连接起来，要求：（1）灯Ｌ１与灯Ｌ２并联；（2）滑动变阻器控制通过灯Ｌ２的电流大小．

216．如图102所示，请将Ｍ、Ｎ与变阻器的接线柱连接，要求变阻器的滑动片Ｐ向左移动时灯Ｌ变暗．

217．如图103所示的电学黑箱中有三个阻值都是10欧的电阻，它们分别与盒外的四个接线柱Ａ、Ｂ、Ｃ、Ｄ相连，测量任意两个接线柱的电阻值，发现其中有三次测量结果均为10欧，另三次测量结果均为20欧．请在黑箱中画出三个电阻的连接图．

河北省2020年中考物理 电学实验试题（无答案）

1、小明按照如图所示的电路图，测量一只额定电压为6V的灯泡的电功率，电源电压为8V且保持不变，部分实验数据和现象如下表

甲 乙 丙

(1)图乙是小明没有连接完的实物电路，请你用笔画线代替导线将实物图补充完整。

（要求滑动变阻器连入电路的阻值最大）

（2）闭合开关后，发现电流表示数为零，电压表有明显偏转，那么产生这一现象的原因可能是

（3）小明改正错误后继续实验，通过移动滑动变阻器的滑片改变定值小灯泡两端的电压，测得电流、电压的值并绘制成了（如图丙）所示图像，则小灯炮正常发光时电阻为 Ω；

小灯炮的额定功率为 W．

（4）小明认为还可以用他这套装置探究电流与电压的关系，你认为 （填“可以”或“不可以”），理由是

（5）小红认为只需把小明的装置换一个元件，就可以探究电流与电压的关系。请在虚线框内画出电路图。

2、同学想探究“一段电路中的电流跟电阻的关系”，设计了如图甲所示的电路图

(电源电压恒为6V)。

(

（1)根据小明设计的甲图，用铅笔连线将乙图的实物图连接完整。

(2)闭合开关前，滑动变阻器的滑片应移到 端。小明将第一次实验得到的数据填入了右边表格中,然后将E、F两点间的电阻由10Ω更换为20Ω，调节滑动变阻器的滑片P向 移动(A/B)，直到电压表的示数为 实验序号 电压IV 电阻/。 电流IA

1 4 10 0. 4

2 20 为止。此时电流表的指针位置如图丙所示，请把测得的电流数值填人上表。

高中物理电学经典试题 实验：电表的改装

基础过关：如果某电流表内阻为RgΩ，满偏电流为IguA，要把它改装为一个UV的电压表，需要_____联一个阻值为________________Ω的电阻；如果要把它改装为一个IA的电流表，则应____联一个阻值为_ ______________Ω的电阻．

1．电流表的内阻是Rg=200Ω，满刻度电流值是Ig=500微安培，现欲把这电流表改装成量程为1．0V的电压表，正确的方法是 [ ]

A．应串联一个0．1Ω的电阻 B．应并联一个0．1Ω的电阻

C．应串联一个1800Ω的电阻 D．应并联一个1800Ω的电阻

2.(2011年临沂高二检测)磁电式电流表(表头)最基本的组成部分是磁铁和放在磁铁两极之间的线圈，由于线圈的导线很细，允许通过的电流很弱，所以在使用时还要扩大量程．已知某一表头G，内阻Rg＝30 Ω，满偏电流Ig＝5 mA，要将它改装为量程为0～3 A的电流表，所做的操作是( )

A．串联一个570 Ω的电阻 B．并联一个570 Ω的电阻

C．串联一个0.05 Ω的电阻 D．并联一个0.05 Ω的电阻

3．如图2－4－17所示，甲、乙两个电路，都是由一个灵敏电流表G和一个变阻器R组成，下列说法正确的是( )

A．甲表是电流表，R增大时量程增大

B．甲表是电流表，R增大时量程减小

C．乙表是电压表，R增大时量程增大

D．乙表是电压表，R增大时量程减小

4．用两只完全相同的电流表分别改装成一只电流表和一只电压表．将它们串联起来接入电路中，如图2－4－21所示，此时( )

A．两只电表的指针偏转角相同

B．两只电表的指针都不偏转

C．电流表指针的偏转角小于电压表指针的偏转角

D．电流表指针的偏转角大于电压表指针的偏转角

5.(2011年黄冈高二检测)已知电流表的内阻Rg＝120 Ω，满偏电流Ig＝3 mA，要把它改装成量程是6 V的电压表，应串联多大的电阻？要把它改装成量程是3 A的电流表，应并联多大的电阻？

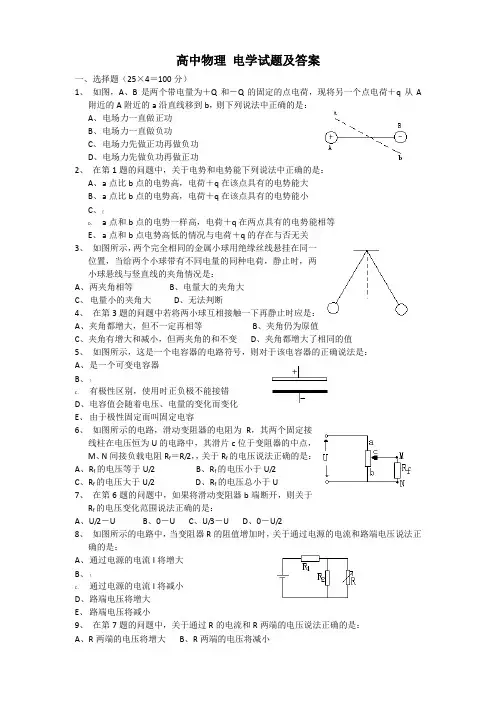

高中物理 电学试题及答案

一、选择题（25×4＝100分）

1、 如图，A、B是两个带电量为＋Q和－Q的固定的点电荷，现将另一个点电荷＋q从A附近的A附近的a沿直线移到b，则下列说法中正确的是：

A、 电场力一直做正功

B、 电场力一直做负功

C、 电场力先做正功再做负功

D、 电场力先做负功再做正功

2、 在第1题的问题中，关于电势和电势能下列说法中正确的是：

A、 a点比b点的电势高，电荷＋q在该点具有的电势能大

B、 a点比b点的电势高，电荷＋q在该点具有的电势能小

C、 {

D、 a点和b点的电势一样高，电荷＋q在两点具有的电势能相等

E、 a点和b点电势高低的情况与电荷＋q的存在与否无关

3、 如图所示，两个完全相同的金属小球用绝缘丝线悬挂在同一位置，当给两个小球带有不同电量的同种电荷，静止时，两小球悬线与竖直线的夹角情况是：

A、 两夹角相等 B、电量大的夹角大

C、 电量小的夹角大 D、无法判断

4、 在第3题的问题中若将两小球互相接触一下再静止时应是：

A、夹角都增大，但不一定再相等 B、夹角仍为原值

C、夹角有增大和减小，但两夹角的和不变 D、夹角都增大了相同的值

5、 如图所示，这是一个电容器的电路符号，则对于该电容器的正确说法是：

A、 是一个可变电容器

B、 ）

C、 有极性区别，使用时正负极不能接错

D、 电容值会随着电压、电量的变化而变化

E、 由于极性固定而叫固定电容

6、 如图所示的电路，滑动变阻器的电阻为R，其两个固定接线柱在电压恒为U的电路中，其滑片c位于变阻器的中点，M、N间接负载电阻Rf＝R/2，，关于Rf的电压说法正确的是：

A、Rf的电压等于U/2 B、Rf的电压小于U/2

C、Rf的电压大于U/2 D、Rf的电压总小于U

7、 在第6题的问题中，如果将滑动变阻器b端断开，则关于Rf的电压变化范围说法正确的是：
