完整版)九年级物理电路分析经典题型(含答案)
九年级物理电路分析经典题型
一．选择题（共10小题）
1.如图所示电路，下列分析正确的是（）
A．断开S1，闭合S2、S3，电路总电阻最大。
B．断开S3，闭合S1、S2，电路总电阻最小。
C．闭合S3，断开S1、S2，L1、L2并联。
D．闭合S1，断开S2、S3，L1、L2串联。
2.如图所示，对如图电路分析正确的是（）
A．要使L1、L2、L3串联，应断开S1、S2，闭合S3.
B．如果S1、S2、S3都闭合，则L1、L2、L3是并联。
C．如果只需L1发光，则应闭合开关S2，断开开关S1，闭合开关S3.
D．如只需L3发光，则应闭合开关S1，断开开关S2，闭合开关S3.
3.（2012•眉山）对如图所示电路的分析，错误的是（）
A．当断开S1、S2，闭合S3时，R1与R2为串联。
B．当断开S3，闭合S1、S2时，R1与R2为并联。
C．当断开S1，闭合S2、S3时，R1与R2为串联。
D．只要同时闭合S1、S3，就会出现短路现象。
4.如图所示电路，下列分析正确的是（）
A．闭合S1、S2、S3时三盏灯并联。
B．闭合S1、S2时三盏灯串联。
C．闭合S1、S3时L3短路。
D．L1无法单独工作。
5.（2008•杭州）分析复杂电路时，为了将电路简化，通常先把电路中的电流表和电压表进行理想化处理，正确的处理方式是（）
A．把电流表看成是一个大电阻。
B．把电压表看成是一根导线。
C．把电流表看成是断开的。
D．把电压表看成是断开的。
6.下列是对如图所示电路的一些分析，其中正确的是（）
A．灯L1、L2串联，电压表V测L2两端的电压。
B．灯L1、L2并联，电流表A1测干路的电流。
C．灯L1、L2并联，电压表V测电源电压。
D．灯L1、L2串联，电压表V测L1两端的电压。
7.如图所示的电路中，闭合开关后，电压表有示数、电流表指针几乎不动；关于电路故障分析正确的是（）
21
初中物理电学经典题型汇编
一、串、并联电路电流特点
1．某兴趣小组在研究“串联电路特点”的活动中，将一个阻值约为10欧的普通小灯泡L和一个LED灯串联后接入电路（如图甲）。闭合开关S1，发现LED灯亮而小灯泡L不亮。针对这种现象，同学们提出了以下猜想：
猜想一：小灯泡L处发生短路
猜想二：LED灯电阻很大导致电路电流很小
为了验证猜想，小组同学进行如下实验：
实验一：将一根导线并联在图甲电路中LED灯的两端，根据观察到的现象否定了猜想一。
实验二：利用电流表和电压表，按图乙所示的电路对LED灯的电阻进行测量。闭合开关依次移动滑动变阻器的滑片，获得多组数据如下表。经分析，结果支持猜想二。
实验次数 电压（V） 电流（mA） 电阻（Ω）
1 1.4 12 116.7
2 1.6 14 114.3
3 1.8 16 112.5
… … … …
（1）实验一中观察到的现象是 。
（2）实验二中，某次测量时电压表示数如图丙所示，此时电压表读数为 伏。
（3）在实验二测定LED灯电阻的过程中，滑动变阻器的滑片向 端移动。
答案：（1）灯泡L发光 （2）2.3 （3）b（右）
解析：（1）如果小灯泡没有短路，当在LED灯的两端并联上导线时，灯将会发光，
21 所以小灯泡的发光就会否定猜测一；
（2）由图示可知，电压表的量程为0——3V，指针所指的位置是2.3V；
（3）由于猜想二是因为LED灯电阻很大导致电路电流很小，所以应让变阻器的电阻尽量减小，故把滑片向b端移动。
考点：串联电路
2．（1）如图甲是小明“探究并联电路电流特点”的电路图．实验中，他将一只电流表分别接在A、B、C三处，测得的数据如图甲中所示．完成此实验至少需要 根导线；小明由此得出：并联电路中干路电流等于 ；请指出小明就此得出结论的不科学之处： ，你认为可做出的改进措施是 ．

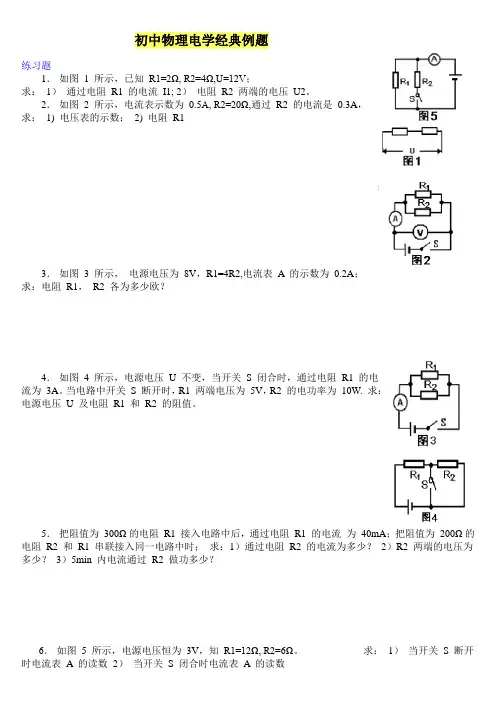

初中物理电学经典例题
练习题
1． 如图 1 所示，已知 R1=2Ω, R2=4Ω,U=12V；
求： 1） 通过电阻 R1 的电流 I1; 2） 电阻 R2 两端的电压 U2。
2． 如图 2 所示，电流表示数为 0.5A, R2=20Ω,通过 R2 的电流是 0.3A，
求： 1) 电压表的示数； 2) 电阻 R1
3． 如图 3 所示， 电源电压为 8V，R1=4R2,电流表 A 的示数为 0.2A；
求：电阻 R1， R2 各为多少欧？
4． 如图 4 所示，电源电压 U 不变，当开关 S 闭合时，通过电阻 R1 的电流为 3A。当电路中开关 S 断开时，R1 两端电压为 5V，R2 的电功率为 10W. 求：电源电压 U 及电阻 R1 和 R2 的阻值。
5． 把阻值为 300Ω的电阻 R1 接入电路中后，通过电阻 R1 的电流 为 40mA；把阻值为 200Ω的电阻 R2 和 R1 串联接入同一电路中时； 求：1）通过电阻 R2 的电流为多少？ 2）R2 两端的电压为多少？ 3）5min 内电流通过 R2 做功多少？
6． 如图 5 所示，电源电压恒为 3V，知 R1=12Ω, R2=6Ω。 求： 1） 当开关 S 断开时电流表 A 的读数 2） 当开关 S 闭合时电流表 A 的读数
7． 如图 6 所示，电源电压 U 不变，R1=6Ω. 1) 当开关 S 断开时电流表 A
的示数为 1A,求 R1 两端的电压； 2)当开关 S 闭合时电流表 A 的示数为 1.2A, 求 R2 的电阻值。
8． 如图 7 所示，定值电阻 R1 和 R2 串联，电源电压为 7V，电流 表的示数为 0.5A, R2 的电功率为 2.5W。 求:电阻 R2 两端电压和电阻 R1 的电功率。
【物理】初三物理欧姆定律解题技巧及经典题型及练习题(含答案)
【物理】初三物理欧姆定律解题技巧及经典题型及练习题 (含答案)
一、欧姆定律选择题
1．要丈量一个阻值约为 500 Ω的电阻 Rx.供给的器械有：干电池两节，学生用电压表（量程
为 0～3V、 0～ 15V）、学生用电流表（量程为 0～ 0.6A、 0～ 3A）、滑动变阻器 R1（ 10Ω、
1A ）、电阻箱 R2 （0～ 9999 Ω）以及单刀双掷开关各一只，开关、导线若干。以下四种电
路中，能够较正确地测出 Rx 阻值的是（ ）
A. ①②③ B. ②④ C. ③④ D. 只有
②
【答案】 D
【分析】 【解答】解： ① 由电路图可知，被测电阻和滑动变阻器串连，电压表丈量电阻 Rx
两头电压，电流表丈量经过电路的电流，但因为 Rx 1 Ω；因此电路中的电流
=500 Ω＞＞ R =10
几乎不变，没法多次丈量减小求均匀值；
② 由电路图可知，闭合总开关，单刀双掷开关能够使电压表分别丈量 Rx 两头电压和电源
电压，依据串连电路特色可知电阻箱两头电压，已知电阻箱的阻值和两头电压，依据欧姆
定律即可求出电路中的电流，最后利用 即可求出被测电阻，因为电阻箱的阻值变化
范围比较大，能够改变电阻箱的地点起到多次丈量减小求均匀值，减小偏差；
③ 由电路图可知，电阻箱与被测电阻并联，闭合总开关，当单刀双掷开关与 R 连结，读
x
出电流表示数，当单刀双掷开关与 R2 连结，保持滑动变阻器的滑片不动，调理 R2 的阻
值，使电流表示数与本来的示数同样，读出电阻箱 R2 值，即为 Rx 的阻值，能够进行多次
丈量；因为电阻箱 R2 的阻值不是连续的，则丈量的值只好精准到 1Ω；
④ 由电路图可知，电阻箱与被测电阻并联，闭合总开关，当单刀双掷开关与 Rx 连结，电
