高频变压器设计计算公式

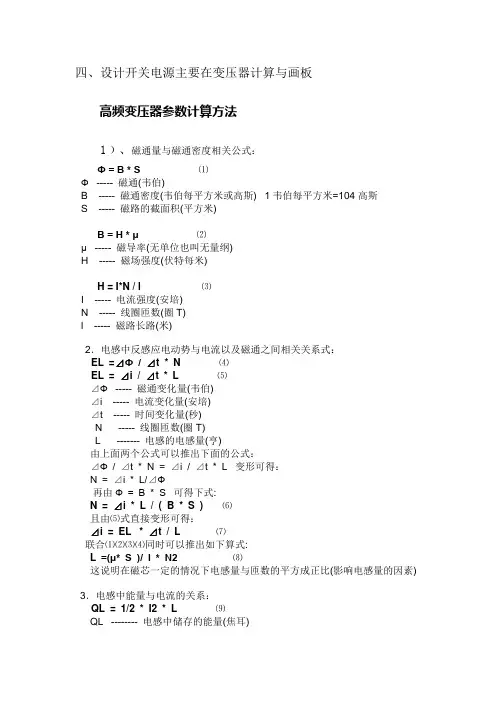

四、设计开关电源主要在变压器计算与画板

高频变压器参数计算方法

1﹚、磁通量与磁通密度相关公式：

Ф = B * S ⑴

Ф ----- 磁通(韦伯)

B ----- 磁通密度(韦伯每平方米或高斯) 1韦伯每平方米=104高斯

S ----- 磁路的截面积(平方米)

B = H * μ ⑵

μ ----- 磁导率(无单位也叫无量纲)

H ----- 磁场强度(伏特每米)

H = I*N / l ⑶

I ----- 电流强度(安培)

N ----- 线圈匝数(圈T)

l ----- 磁路长路(米)

2．电感中反感应电动势与电流以及磁通之间相关关系式：

EL =⊿Ф / ⊿t * N ⑷

EL = ⊿i / ⊿t * L ⑸

⊿Ф ----- 磁通变化量(韦伯)

⊿i ----- 电流变化量(安培)

⊿t ----- 时间变化量(秒)

N ----- 线圈匝数(圈T)

L ------- 电感的电感量(亨)

由上面两个公式可以推出下面的公式：

⊿Ф / ⊿t * N = ⊿i / ⊿t * L 变形可得：

N = ⊿i * L/⊿Ф

再由Ф = B * S 可得下式:

N = ⊿i * L / ( B * S ) ⑹

且由⑸式直接变形可得：

⊿i = EL * ⊿t / L ⑺

联合⑴⑵⑶⑷同时可以推出如下算式:

L =(μ* S )/ l * N2 ⑻

高频变压器计算公式(总8页)

-CAL-FENGHAI.-(YICAI)-Company One1

-CAL-本页仅作为文档封面，使用请直接删除 磁导率 英文名称：magnetic permeability 表征磁介质磁性的物理量。表示在空间或在磁芯空间中的线圈流过电流后、产生磁通的阻力、或者是其在磁场中导通磁力线的能力、其公式μ=B/H 、其中H=磁场强度、B=磁感应强度，常用符号μ表示，μ为介质的磁导率，或称绝对磁导率。

如果空气(非磁性材料)的相对磁导率是1，则铁氧体的相对磁导率为10,000，即当比较时，以通过磁性材料的磁通密度是10,000倍。铸铁为200～400；硅钢片为7000～10000；镍锌铁氧体为10～1000

初始磁导率μi：是指基本磁化曲线当H→0时的磁导率

最大磁导率μm：在基本磁化曲线初始段以后，随着H的增大，斜率μ=B/H逐渐增大，到某一磁场强度下(Hm)，磁密度达到最大值（Bm） ，即

饱和磁导率μS：基本磁化曲线饱和段的磁导率，μs值一般很小，深度饱和时，μs=μo

磁芯参数：

（1）有效磁导率μro。在用电感L形成闭合磁路中（漏磁可以忽略），磁心的有效磁导率为： 式中 L——绕组的自感量（mH）；

W——绕组匝数；

磁心常数,是磁路长度Lm与磁心截面积Ae的比值（mm）．

（2）饱和磁感应强度Bs。随着磁心中磁场强度H的增加，磁感应强度出现饱和时的B值，称为饱和磁感应强度B。

（3）剩余磁感应强度Br。磁心从磁饱和状态去除磁场后，剩余的磁感应强度（或称残留磁通密度）。

（4）矫顽力Hco。磁心从饱和状态去除磁场后，继续反向磁化，直至磁感应强度减小到零，此时的磁场强度称为矫顽力（或保磁力）。

公式

（5）温度系数aμ°温度系数为温度在T1～T2范围内变化时，每变化1℃相应磁导率的相对变化量，即

式中 μr1——温度为T1时的磁导率；

μr2——温度为T2时的磁导率。

反激式高频变压器设计公式-简易公式

选择值

Vin=85~264V =

f=50/60kHz =60

Vout 12VDC =12V 功率:60W

Iout 5A =5A

TDK PC40 μi=2250μi=2250uH Bs=380mT TDK PC44

μi=2400Ae=119mm2Br=140mT

二、计算输入电流的平均值

Iav=0.68A

效率η=80%

Vin（min)=110V

三、计算输入峰值电流大小

Dmax=0.45取 K=0.55

Ipk= 1.96A

四、计算初级电感：

Lp= 0.421988mH =421.9875uH

五、计算初级匝数：

31Ts

B=2000~2500高斯，选B=2250高斯

Ton=0.0075 mS =7.5uS

六、计算次级匝数

Vd=0.5

Ns= 4.3取Ns=5

七、修正初级圈数和电感

Np=36Ts

LP=493.03500uH

16V

Nb=7Ts 截面积直径 x2圈数 九、计算电流的大小初级:0.15962790.31886336

初级电流有效值Irms=0.8A 反馈:0.277次级峰值电流Ispk=14A

次级:0.95776730.6377275次级电流有效值Isems= 5.75A L P:500.00

设计:刘善魁时间:2013-8-14高频变压器设计 绿色部分:手工填写.

红色部分:计算值

Np=Lp*Ip/(Ae*B）=Vin*Ton-(B*Ae) =八、计算Nb反馈线圈匝数： Vb =uH 取 一、选择CORE的大小

通常输出功率查CORE厂商的资料，根据CORE高度，

在100Kz与之对应的功率选择功率型的CORE，

P>40W K =0.5~0.6 P<40W K =0.35~0.45

一般最大取 0.4--0.5

高频变压器简单计算方法

高频变压器是一种用于变换交流电压的电器设备。虽然计算高频变压器的精确参数需要更加复杂的方法和考虑更多的因素，但是在一些简单的应用中，我们可以使用一些基本的计算方法来估算高频变压器的参数。

首先，我们需要知道高频变压器的输入电压（Vin）、输出电压（Vout）、频率（f）和功率（P）。如果其中任何一个参数未知，我们可以使用其他已知参数来确定。请注意，这些计算方法是基于一些基本的假设和限制的，可能会有一定的误差。

1. 估算变压器的输出电流：

变压器的输出电流（Iout）可以通过下面的公式进行估算：

Iout = P / Vout

2. 估算变压器的变比：

变比（N）表示输入电压和输出电压之间的比例关系。可以通过下面的公式进行估算：

N = Vin / Vout

3. 估算变压器的电感：

变压器的电感（L）可以通过以下公式进行估算：

L = (Vout * N) / (2 * π * f * Iout)

这些是一些基本的计算方法，可以帮助我们初步估算高频变压器的一些参数。然而，考虑到高频变压器的复杂性和一些特殊的应用要求，更精确的计算方法可能需要进一步的分析和模拟。因此，在实际设计和应用中，建议咨询专业的电气工程师或使用专业的电路设计软件来确保准确性和可靠性。 请记住，电气设备涉及到高压和高电流，操作时务必小心谨慎，并遵循相应的安全规定。
