地暖工程施工方案

第1篇

一、施工准备

1. 施工图纸及其他技术文件齐全，经审批并进行了技术交底。

2. 施工现场、施工用水、用电、材料储放场地等临时设施能够满足施工要求，施工环境温度不宜低于5℃。

3. 施工人员应具备相应的资质和技能，熟悉地暖施工工艺和规范。

4. 施工材料、设备、工具齐全，符合国家或部颁现行标准。

二、施工工艺

1. 基层处理

（1）清理场地，确认铺设地板供暖系统区域内的隐蔽工程全部完成并验收。

（2）地面平整，室内粗装修完毕，窗户安装完毕，待铺管地面平整清洁。

（3）平整度要求：2m靠尺检查，高低差3mm。若不符合条件，应设找平层。

2. 设置防潮层

与土壤或室外空气接触的地板处应设置防潮层。

3. 设置保温带

在供暖房间所有墙、柱与楼（地）板相交的位置敷设边界保温带。边界保温带应高出精装修地面标高。

4. 铺设绝热层

绝热层应错缝、严密拼接。当设置保护层时，保护层搭接处至少重叠80mm，并宜用胶带粘牢。

5. 安装分/集水器

（1）分/集水器水平安装时，一般宜将分水器安装在上，集水器安装在下，集水器中心距地面不应小于300mm。

（2）分/集水器垂直安装时，分/集水器下端距地面应不小于150mm。

6. 铺设地暖管 （1）地暖管材采用国家标准耐高温聚乙烯管（PE-RT），户内管为De20/2.3，入户支管为De32/3.6。

（2）管材的外径、最小壁厚及允许偏差，应符合规范规定的相关要求。

（3）管材以盘管方式供货，长度不得小于100m盘。

7. 固定地暖管

地暖管应固定在绝热层上，间距应符合设计要求。

8. 打压测试

地暖系统打压测试压力应符合设计要求，无泄漏。

9. 找平地面

地暖系统安装完成后，进行地面找平，确保地面平整。

三、施工质量要求

1. 施工质量应符合国家或部颁现行标准。

2. 地暖系统施工过程中，严格控制材料质量，确保工程质量。

3. 施工过程中，注意保护地暖管道，防止损坏。

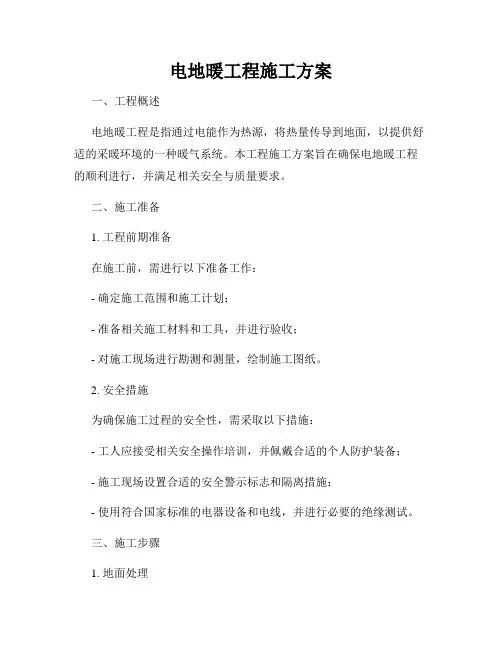

电地暖工程施工方案

一、工程概述

电地暖工程是指通过电能作为热源，将热量传导到地面，以提供舒适的采暖环境的一种暖气系统。本工程施工方案旨在确保电地暖工程的顺利进行，并满足相关安全与质量要求。

二、施工准备

1. 工程前期准备

在施工前，需进行以下准备工作：

- 确定施工范围和施工计划；

- 准备相关施工材料和工具，并进行验收；

- 对施工现场进行勘测和测量，绘制施工图纸。

2. 安全措施

为确保施工过程的安全性，需采取以下措施：

- 工人应接受相关安全操作培训，并佩戴合适的个人防护装备；

- 施工现场设置合适的安全警示标志和隔离措施；

- 使用符合国家标准的电器设备和电线，并进行必要的绝缘测试。

三、施工步骤

1. 地面处理 对施工区域的地面进行处理，确保地面平整、干燥，清除不利于散热的障碍物，并进行防水处理。

2. 敷设加热电缆

根据施工图纸，在地面上进行加热电缆的敷设。要确保电缆间距均匀，避免交叉，保证敷设质量。

3. 连接电源

将加热电缆连接至电源箱，并进行必要的绝缘处理。在连接之前，需确保电源箱和电线符合安全要求，并进行必要的测试。

4. 保护层施工

在加热电缆上方施工保护层，可采用适合的绝缘材料或地板。保护层的施工应牢固可靠，不得影响加热电缆的正常工作。

5. 系统验收

完成施工后，需要对电地暖系统进行验收，包括测试加热电缆的绝缘情况、功率耗损等。确保系统运行稳定，符合相关标准和要求。

四、质量控制

在施工过程中，需进行以下质量控制措施：

- 施工现场应保持整洁，材料和工具应妥善存放；

- 加热电缆敷设完毕后，应进行必要的测试和记录，确保质量符合要求； - 施工完成后，对工程进行全面的验收，确保施工质量达到设计要求。

五、施工安全

1. 安全教育与培训

施工前，对工作人员进行相关安全操作培训，提高施工人员的安全意识和操作技能。

2. 个人防护

要求施工人员在施工过程中佩戴安全帽、防滑鞋、防护手套等个人防护装备，确保人身安全。

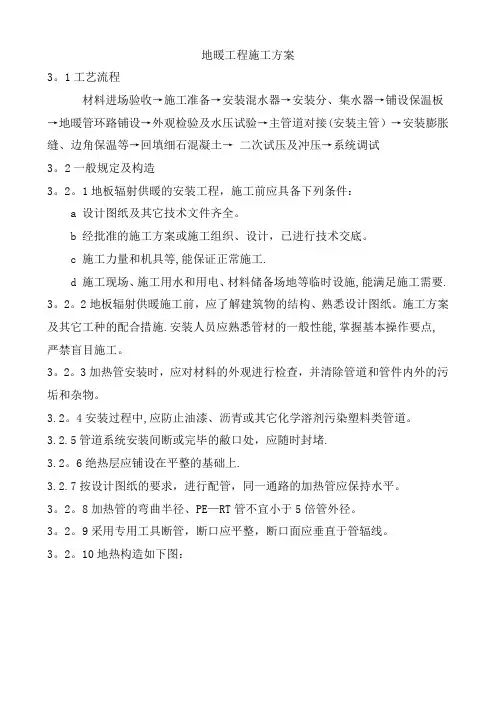

地暖工程施工方案

3。1工艺流程

材料进场验收→施工准备→安装混水器→安装分、集水器→铺设保温板→地暖管环路铺设→外观检验及水压试验→主管道对接(安装主管）→安装膨胀缝、边角保温等→回填细石混凝土→ 二次试压及冲压→系统调试

3。2一般规定及构造

3。2。1地板辐射供暖的安装工程，施工前应具备下列条件：

a 设计图纸及其它技术文件齐全。

b 经批准的施工方案或施工组织、设计，已进行技术交底。

c 施工力量和机具等,能保证正常施工.

d 施工现场、施工用水和用电、材料储备场地等临时设施,能满足施工需要.

3。2。2地板辐射供暖施工前，应了解建筑物的结构、熟悉设计图纸。施工方案及其它工种的配合措施.安装人员应熟悉管材的一般性能,掌握基本操作要点,严禁盲目施工。

3。2。3加热管安装时，应对材料的外观进行检查，并清除管道和管件内外的污垢和杂物。

3.2。4安装过程中,应防止油漆、沥青或其它化学溶剂污染塑料类管道。

3.2.5管道系统安装间断或完毕的敝口处，应随时封堵.

3.2。6绝热层应铺设在平整的基础上.

3.2.7按设计图纸的要求，进行配管，同一通路的加热管应保持水平。

3。2。8加热管的弯曲半径、PE—RT管不宜小于5倍管外径。

3。2。9采用专用工具断管，断口应平整，断口面应垂直于管辐线。

3。2。10地热构造如下图：

3。3施工方法

3。3。1铺设挤塑板

1）将厚度×高度=20mm×60mm的苯板条沿室内墙体周边安装；

卫生间及室内不做导热地盘管部分不做边界保温带.

2）铺设20mm厚苯板要求做到平整、搭接严密；卫生间及厨房根据图纸要求及现场实际情况,预留卫生洁具及厨房案台位置。

3。3。2隔热反射膜铺设

1）隔热反射膜铺设前后细心核对建筑物房间尺寸、功能、墙体位置是否与设计图一致。

2）绝热材料铺设在平整的结构层或平整的地面上,铺设平整、搭接严密，边缝挤满。

3）门口等不规则部位铺设时,要按实际形状采用刀割成型后铺设。

地暖工程施工方案

一、编制依据

1、盛世长安住宅小区二期、三期施工图纸；

2、施工手册第四版；

3、施工现场条件；

4、公司类似工程的经验。

二、工程概况

盛世长安住宅小区二期工程位于河北省肥乡县长安路与井堂街交叉口西南角。该工程采用地板低温辐射采暖系统，地暖的施工范围为厨房、卫生间、卧室、客厅等。

三、工程准备

1、技术准备：设计施工图纸和有关技术文件齐全，并已经进行过图纸会审和设计交底。

2、材料准备：所有材料进场前必须有质量合格证明文件，规格、型号及性能技术指标应符合国家现行有关标准的规定。

四、施工方法及措施 1、施工前，应对施工现场进行全面检查，确保施工环境符合要求。

2、施工过程中，应按照设计图纸和有关技术文件的要求进行施工，确保施工质量。

3、施工结束后，应进行验收和整改，确保工程质量符合要求。

五、安全环保措施

1、施工现场应设置警示标志，确保工人和周围居民的安全。

2、施工过程中，应注意环保，避免对周围环境造成污染。

六、质量标准

1、地暖系统应符合国家现行有关标准的规定。

2、施工质量应符合设计图纸和有关技术文件的要求。

2.1、采用PE-RT地暖管加热管，管材规格为De20×2.3（S5）。

2.2、连接管采用PE-X管材连接分水器与表箱之间的连接部分。

2.3、保温层采用30厚复合铝箔挤塑聚苯乙烯保温板。 2.4、填充层采用C15豆石混凝土，厚度为60mm。

2.5、其他辅助材料不详。

3、机具准备：

3.1、机具包括细石混凝土搅拌机、泵送设备、专用扳手、电动试压泵等。

3.2、工具包括锯条、手锤、活扳手、手动试压泵、刮刀等。

3.3、量具包括水平尺、钢卷尺、压力表、弯尺、线坠等。

四、施工方法及措施

1、作业条件

1.1、施工现场具备供水或供电条件，并有储放材料的临时设施。

1.2、土建专业已完成墙面抹灰，地面清理干净；厨房、卫生间防水施工完毕并且做完闭水试验并经过验收。
