地暖施工方案

  • 格式：docx
  • 大小：37.11 KB
  • 文档页数：2

地暖施工方案

地暖施工方案

地暖是一种较为先进和舒适的采暖方式，采用地暖可以将热量直接传输到室内，不仅能保持室内的温度稳定，还能避免传统暖气片的局部供暖问题。以下是地暖施工方案的介绍。

一、施工前期准备

地暖施工前，需要进行准确的测量、规划和设计。首先，要对地面进行勘查，确定是否有合适的施工条件和管道铺设的空间。其次，要根据房屋的结构和布局进行热负荷计算，确定所需的供暖功率。然后，根据计算结果，制定地暖管道的铺设方案和细节设计，包括通风口、回水口、分水器等安装位置和布局。

二、施工材料准备

地暖施工需要准备的材料主要包括地暖管道、隔热材料、铺设系统和其他辅助材料。地暖管道一般采用PVC或PE材质，具有良好的抗温、抗压性能。隔热材料可以选择聚苯乙烯或聚氨酯等，以增加地暖的保温效果。铺设系统包括地暖分水器、调节阀、泵等，用于控制和调节地暖系统的运行。

三、施工流程

1. 铺设地暖管道：根据设计方案，在地面上铺设隔热材料，并将地暖管道固定在隔热材料上。地暖管道的铺设要遵循一定的施工间距和铺设走向，以保证采暖效果的均匀性。

2. 安装地暖分水器：将地暖分水器安装在地暖管道的起始部位，用于将热水分配到各个供暖区域。分水器的安装要注意水流的平稳和流量的合理分配。

3. 安装调节阀和泵：地暖调节阀和泵的安装位置和布局要根据具体情况进行设计，以保证地暖系统的正常运行和供暖效果的调节。

4. 连接管道和电力：地暖管道需要连接到供热系统的主管道上，以供应热水。同时，还需要连接到电源，用于控制地暖系统的运行和调节。

四、施工要点

1. 施工精度要高：地暖管道的铺设和连接要保证精确和稳定，避免管道漏水和热量损失。

2. 使用优质材料：地暖施工要使用符合环保标准和质量要求的材料，确保施工质量和使用效果。

3. 做好检测和调试：地暖施工完成后，要进行全面的检测和调试，确保地暖系统的正常运行和供暖效果。

总之，地暖施工方案需要进行充分的准备和规划，材料选择要合理，施工过程要精湛。只有在保证施工质量的前提下，地暖系统才能发挥出它的最大效用，为用户提供舒适的采暖体验。

合集下载

地暖施工方案

地暖施工方案

地板辐射采暖施工方案

目 录

一、 编制依据

二、 施工准备

三、 工程概况

四、 采暖系统

(一)、采暖系统情况

(二)、施工工艺流程

(三)、地暖施工安装方法

(四)、地暖施工质量要求

五、 施工进度计划及保证措施

（一）、施工进度计划

（二）、保证措施

六、 质量保证措施

（一）、建立行之有效的施工质量保证体系

（二）、质量保证措施

七、 成品保护措施

八、 安全消防措施

九、环保、文明施工

十、地暖调试及运行

一、编制依据：

1.辐射供暖供冷技术规程（JGJ142-2012/JJ-2001）

2.建筑给排水及采暖工程施工质量验收规范（GB50242－2002）

3.建筑安装工程质量检验评定统一标准（GB50300－2001）

4.建筑安装工程资料管理规程（DBJ01－51-2003） 二、施工准备：

1.设计图纸及其它相关技术文件齐全。

2.编制施工方案并经审批，确认施工工艺流程。

3.施工人员和施工机具均齐备，能保证正常施工，现场施工用水、用电条件满足施工要求。材料进场并经检验合格。

4.组织全体施工人员学习有关国家规范、标准、图集、工艺规程、文件等。

5.土建地板施工已完成，并清理洁净。

三、工程概况：

1.采暖面积约为：38000平方米

2.主要施工部位：户内

四、采暖系统：

1.系统形式：本工程采用低温热水地板辐射采暖方式。管道采用日丰PEX-XB管，分水器日丰牌水器，具有自动排气功能，有独有的泄水功能。地面铺聚乙烯泡沫塑料苯板，容重≥15kg/m3；聚乙烯泡沫塑料苯板上铺专用地板采暖铝箔反射膜；严格按照图纸设计及施工工艺要求有序安装。

2.工作组安排：

序

号 工 种 人

数 备 注

1 工长 1 负责现场施工

2 采 暖 工 10－20 根据现场调配

3 搬 运 工 4 根据现场调配

3.主要设备：

项目

名称

内容 规格型号 数量产地 技术性能 备注

地暖施工方案 2

地暖施工方案 2

Z

Z 地暖系统

施 工 方 案

编 制：

审 批：

Z

Z 目 录

1、 概况及设计要求

2、 施工准备

3、 施工方法

4、 施工质量保证措施

5、 安全生产、文明施工保证措施

6、 施工进度及保证措施

Z

Z 一、 概况及设计要求

1、 概况

序号 单体名称 建筑面积 布管形式 采暖热负荷（Q）

1 C座 290.94㎡（一层） 螺旋式 32.1kw

DN32 5环路 2套

2 E座 464㎡（局部二层） 螺旋式 32.8kw

DN32 4环路 3套 DN32 3环路 1套

3 F座 470㎡（局部二层） 螺旋式 32.8kw

DN32 5环路 1套

4 G座 912.4㎡（一层） 螺旋式 92.3kw

DN40 6环路 1套 DN40 5环路 4套

5 H座 169.4㎡（一层） 螺旋式 14.3kw

DN32 5环路 1套

2、 设计要求

1） 地暖采用PE-X φ20管地板敷设方式，PE-X管使用的等级为4级，管材系列为S6.3。

2） 沿外墙两根盘管间距150mm,其余盘管间距为300mm,门周边敷设膨胀缝。加热管的弯曲半径不得小于6倍的管外径;且填充层内管道不得有接头。

3） 砼填充层与内、外墙、柱交接处应留宽度不小于10mm的不间断的伸缩缝。当长度超过6m时，均按不大于6m间距设置伸缩缝，宽度不小于8mm，用高发泡聚乙烯泡沫塑料填充。管道穿越伸缩缝时应设长度不小于200 mm的柔性套管。

4） 塑料管应用专用塑料管卡固定于绝缘层上。固定点的间距，直管段不应大于700 mm，弯曲管段不应大于300 mm。

5） 加热盘管水压试验0.8Mpa,5分钟降压不超过0..02 Mpa,为合格。加热盘管Z

Z 水压试验合格后带压填充C20细石砼。

6） 地板供暖施工应在建筑物封顶后，与地面施工同时进行，入冬以前完成，不易冬季施工，且环境温度不低于5℃。

地暖施工方案 3

地暖施工方案 3

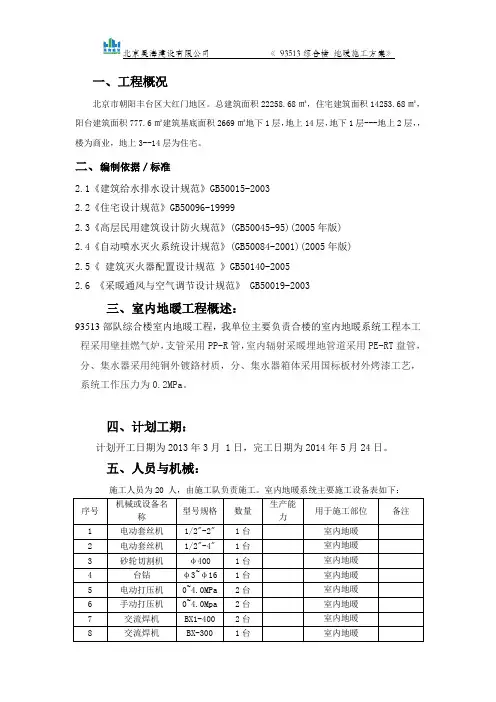

北京昊海建设有限公司 《 93513综合楼 地暖施工方案》

一、工程概况

北京市朝阳丰台区大红门地区。总建筑面积22258.68㎡，住宅建筑面积14253.68㎡，阳台建筑面积777.6㎡建筑基底面积2669㎡地下1层，地上14层，地下1层---地上2层，，楼为商业，地上3--14层为住宅。

二、编制依据／标准

2.1《建筑给水排水设计规范》GB50015-2003

2.2《住宅设计规范》GB50096-19999

2.3《高层民用建筑设计防火规范》(GB50045-95)(2005年版)

2.4《自动喷水灭火系统设计规范》(GB50084-2001)(2005年版)

2.5《 建筑灭火器配置设计规范 》GB50140-2005

2.6 《采暖通风与空气调节设计规范》 GB50019-2003

三、室内地暖工程概述：

93513部队综合楼室内地暖工程，我单位主要负责合楼的室内地暖系统工程本工程采用壁挂燃气炉，支管采用PP-R管，室内辐射采暖埋地管道采用PE-RT盘管，分、集水器采用纯铜外镀鉻材质，分、集水器箱体采用国标板材外烤漆工艺，系统工作压力为0.2MPa。

四、计划工期：

计划开工日期为2013年3月 1日，完工日期为2014年5月24日。

五、人员与机械：

施工人员为20 人，由施工队负责施工。室内地暖系统主要施工设备表如下：

序号 机械或设备名称 型号规格 数量 生产能力 用于施工部位 备注

1 电动套丝机 1/2"-2" 1台 室内地暖

2 电动套丝机 1/2"-4" 1台 室内地暖

3 砂轮切割机 φ400 1台 室内地暖

4 台钻 φ3~φ16 1台 室内地暖

5 电动打压机 0~4.0MPa 2台 室内地暖

6 手动打压机 0~4.0Mpa 2台 室内地暖

7 交流焊机 BX1-400 2台 室内地暖

8 交流焊机 BX-300 1台 室内地暖 北京昊海建设有限公司 《 93513综合楼 地暖施工方案》

地暖施工方案 4

地暖施工方案 4

豪森名邸11#~15#楼

地

暖

安

装

工

程

专

项

施

工

方

案

上海世方建筑工程有限公司

二0一六年十一月

目 录

一 编制依据及工程概况 ................................................................................. 1

二 组织机构及职责分工 ................................................................................. 1

三 地暖施工工艺 ............................................................................................. 2

四 质量保证措施 ............................................................................................. 5

五 成品保护措施 ............................................................................................. 6

六 安全消防措施 ............................................................................................. 6

七 环保、文明施工 ......................................................................................... 7

1 一 编制依据及工程概况
