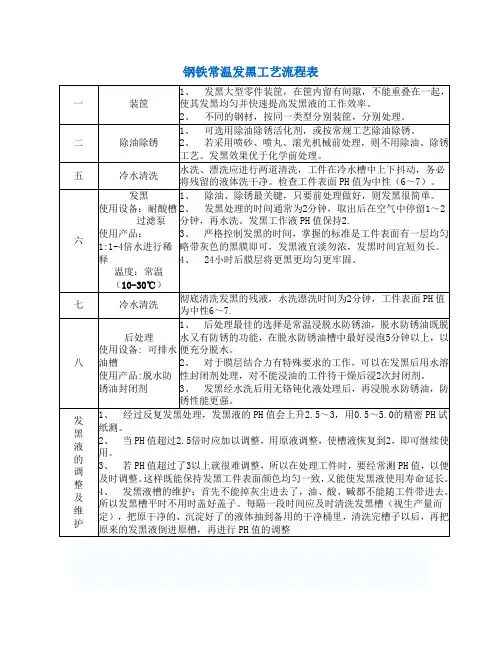

钢铁常温发黑工艺流程表
一 装筐 1、 发黑大型零件装筐，在筐内留有间隙，不能重叠在一起，使其发黑均匀并快速提高发黑液的工作效率。
2、 不同的钢材，按同一类型分别装筐，分别处理。
二 除油除锈 1、 可选用除油除锈活化剂，或按常规工艺除油除锈。
2、 若采用喷砂、喷丸、滚光机械前处理，则不用除油、除锈工艺。发黑效果优于化学前处理。
五 冷水清洗 水洗、漂洗应进行两道清洗，工件在冷水槽中上下抖动，务必将残留的液体洗干净。检查工件表面PH值为中性（6～7）。
六 发黑
使用设备：耐酸槽
过滤泵
使用产品：
1:1-4倍水进行稀释
温度：常温（10-30℃） 1、 除油、除锈最关键，只要前处理做好，则发黑很简单。
2、 发黑处理的时间通常为2分钟，取出后在空气中停留1～2分钟，再水洗。发黑工作液PH值保持2.
3、 严格控制发黑的时间，掌握的标准是工件表面有一层均匀略带灰色的黑膜即可，发黑液宜淡勿浓，发黑时间宜短勿长。
4、 24小时后膜层将更黑更均匀更牢固。
七 冷水清洗 彻底清洗发黑的残液，水洗漂洗时间为2分钟，工件表面PH值为中性6～7.
八 后处理
使用设备: 可排水油槽
使用产品:脱水防锈油封闭剂 1、 后处理最佳的选择是常温浸脱水防锈油，脱水防锈油既脱水又有防锈的功能，在脱水防锈油槽中最好浸泡5分钟以上，以便充分脱水。
2、 对于膜层结合力有特殊要求的工作，可以在发黑后用水溶性封闭剂处理，对不能浸油的工件待干燥后浸2次封闭剂。
3、 发黑经水洗后用无铬钝化液处理后，再浸脱水防锈油，防锈性能更强。
发
黑
液
的
调
整
及
维
护 1、 经过反复发黑处理，发黑液的PH值会上升2.5～3，用0.5～5.0的精密PH试纸测。
2、 当PH值超过2.5倍时应加以调整，用原液调整，使槽液恢复到2，即可继续使用。
3、 若PH值超过了3以上就很难调整，所以在处理工件时，要经常测PH值，以便及时调整。这样既能保持发黑工件表面颜色均匀一致，又能使发黑液使用寿命延长。

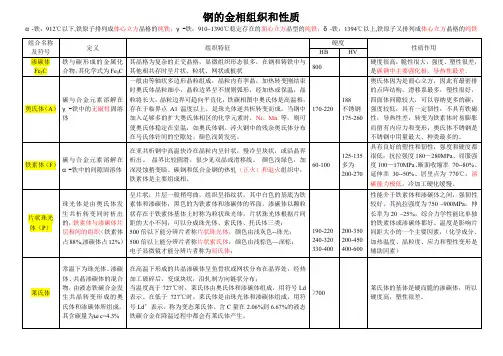

钢的金相组织和性质
α-铁：912℃以下,铁原子排列成体心立方晶格的纯铁；γ-铁：910~1390℃稳定存在的面心立方晶型的纯铁；δ-铁：1394℃以上,铁原子又排列成体心立方晶格的纯铁 组合名称
及符号 定义 组织特征 硬度 性质作用 HB HV
渗碳体
Fe3C 铁与碳形成的金属化
合物，其化学式为Fe3C 其晶格为复杂的正交晶格，显微组织形态很多，在钢和铸铁中与
其他相共存时呈片状、粒状、网状或板状 800 硬度很高，脆性很大，强度、塑性很差，
是碳钢中主要强化相，导热性最差。
奥氏体（A） 碳与合金元素溶解在
γ-铁中的无磁性固溶
体 一般由等轴状多边形晶粒组成，晶粒内有孪晶，加热转变刚结束
时奥氏体晶粒细小，晶粒边界呈不规则弧形，经加热或保温，晶
粒将长大，晶粒边界可趋向平直化；铁碳相图中奥氏体是高温相，
存在于临界点A1温度以上，是珠光体逆共析转变而成。当钢中
加入足够多的扩大奥氏体相区的化学元素时，Ni、Mn等，则可
使奥氏体稳定在室温，如奥氏体钢。淬火钢中的残余奥氏体分布
在马氏体针间的空隙处。颜色浅黄发亮。 170-220 188
不锈钢
175-260 奥氏体因为是面心立方，因此有最密排
的点阵结构，滑移系最多，塑性很好，
四面体间隙较大，可以容纳更多的碳；
强度较低，具有一定韧性，不具有铁磁
性，导热性差，转变为铁素体时易膨胀
而留有内应力和变形；奥氏体不锈钢是
不锈钢中用量最大、种类最多的。
铁素体（F） 碳与合金元素溶解在
α-铁中的间隙固溶体 在亚共析钢中高温快冷在晶粒内呈针状，慢冷呈块状，或沿晶界
析出。 晶界比较圆滑，很少见双晶或滑移线。 颜色浅绿色，加
深浸蚀稍变暗。碳钢和低合金钢的热轧（正火）和退火组织中，
铁素体是主要组成相。 60-100 125-135
多为
200-270 具有良好的塑性和韧性，强度和硬度都
很低；抗拉强度180—280MPa、屈服强
度100—170MPa、断面收缩率 70--80%、
RGB颜色查询对照表
色阶板
选中色彩
基色: #e61abd
亮度: 120
代码:
RGB颜色对照表
#FFFFFF #FFFFF0 #FFFFE0 #FFFF00
#FFFAFA #FFFAF0 #FFFACD #FFF8DC
#FFF68F #FFF5EE #FFF0F5 #FFEFDB
#FFEFD5 #FFEC8B #FFEBCD #FFE7BA
#FFE4E1 #FFE4C4 #FFE4B5 #FFE1FF
#FFDEAD #FFDAB9 #FFD700 #FFD39B
#FFC1C1 #FFC125 #FFC0CB #FFBBFF
#FFB90F #FFB6C1 #FFB5C5 #FFAEB9
#FFA54F #FFA500 #FFA07A #FF8C69
#FF8C00 #FF83FA #FF82AB #FF8247
#FF7F50 #FF7F24 #FF7F00 #FF7256
#FF6EB4 #FF6A6A #FF69B4 #FF6347
#FF4500 #FF4040 #FF3E96 #FF34B3
#FF3030 #FF1493 #FF00FF #FF0000
#FDF5E6 #FCFCFC #FAFAFA #FAFAD2
#FAF0E6 #FAEBD7 #FA8072 #F8F8FF
#F7F7F7 #F5FFFA #F5F5F5 #F5F5DC
#F5DEB3 #F4F4F4 #F4A460 #F2F2F2
#F0FFFF #F0FFF0 #F0F8FF #F0F0F0
#F0E68C #F08080 #EEEEE0 #EEEED1
#EEEE00 #EEE9E9 #EEE9BF #EEE8CD
45号钢热处理的颜色
45号钢经过热处理后的颜色取决于所处的温度范围。一般来说，45号钢在热处理过程中会出现不同的颜色变化，这些颜色变化可以用来判断钢材的温度和热处理状态。以下是一些可能出现的颜色及其对应的温度范围：
1. 淡黄色（220°C-250°C），在这个温度范围内，45号钢可能会呈现淡黄色，表示钢材处于回火状态，具有一定的韧性和硬度。
2. 深黄色（250°C-300°C），随着温度的升高，钢材的颜色可能变为深黄色，表明钢材的回火温度进一步升高，硬度降低，韧性增加。
3. 蓝色（300°C-400°C），在这个温度范围内，45号钢可能呈现出蓝色，表明钢材处于中等回火状态，具有较高的韧性但硬度较低。
4. 深蓝色（400°C-500°C），当温度进一步升高时，钢材的颜色可能变为深蓝色，表示钢材处于高温回火状态，硬度继续降低，韧性增加。
需要注意的是，这些颜色仅供参考，实际热处理过程中受到多种因素影响，因此最好还是通过温度计等工具来准确控制热处理温度。同时，不同的钢材成分和热处理工艺也会对颜色产生影响，因此在实际操作中需要结合具体情况进行判断。
