阀门井施工方法

精心整理

施

工

组

织

方

案

编制日期：2017年4月

一、工程概况

温江区凤凰北大街市政污水管网中的2座矩形检查井、2座圆形检查井内的控制铸铁件阀门由于使用年限较长，锈蚀及腐蚀情况严重，已无法进行阀门的使用控制。根据建设单位要求，本次对检查井内的阀门及配件进行更换，更换为钢质阀门。

二、 工程施工难点

1、 由于更换阀门的污水检查井为市政主要管网，无法进行污水主管网断水施工，故本次更换阀门工程的前期排水或导流措施为本工程施工准备前的难点。

2、 由于原检查井井深约6米，管网内有毒有害气体含量及密度大，更换施工时的安全隐患较大，也是本工程的施工难点之一。

三、施工前期准备

1、施工前调取管网走向布置图进行查阅，了解附近管网的分布与流向，并到现场逐一核实。 精心整理

2、根据现场实际情况，制定切实可行专项的断水或导流方案，报建设单位审批。

3、落实使用机械及施工人员的组织，确保机械使用的正常，及人员施工的准备。

4、根据现场实际情况，制定打围区域及位置，确保施工现场与外部的隔离，避免非施工人员进入施工现场而发生安全事故。

三、 施工排水措施

1、 采取上游检查井抽水导流措施进行断水，暂定对上游3处检查井进行抽水，根据排水效果，可增加至5处检查井。

2、 排水措施机械表

序号 机械名称 功率 数量 备注

1 柴油发电机组 60kW 3组 正常使用2组，备用一组

2 污水泵 60kW 4台 正常使用3台，备用一台

3 小型载货汽车 2.5t 3辆 设备运载用

4 轮胎式起重机 16t 1辆 检查井井盖吊装

5 轮胎式起重机 8t 1辆 闸阀吊装

6 鼓风机 18m3/min 3台 管道内通风

3、 排水措施注意事项

（1） 由于排水量大，排出污水应导流入就近污水管网。

（2） 排水过程中，进行阀门跟换施工，为确保井内施工人员的安全，所有排水机械在使用前，应进行检查及维护，确保机械的正常使用，精心整理

第1篇

一、工程准备

1. 设计审查：根据设计图纸，对阀门井的位置、尺寸、材质、结构等进行审查，确保满足相关规范要求。

2. 材料设备采购：根据设计要求，采购阀门、井筒、井盖、检查井等材料设备，确保质量合格。

3. 施工队伍组建：根据工程规模和施工要求，组建专业施工队伍，并进行技术交底。

4. 施工现场准备：清理施工现场，确保场地平整、排水畅通，为施工创造有利条件。

二、施工过程

1. 阀门井定位：根据设计图纸，使用全站仪等测量工具，准确确定阀门井的位置。

2. 阀门井开挖：根据设计尺寸，使用挖掘机、人工等手段，开挖阀门井基坑。在开挖过程中，注意保护地下管线、电缆等设施。

3. 阀门井基础施工：根据设计要求，在基坑底部铺设砂垫层，保证基础稳定性。然后，浇筑混凝土基础，确保强度符合规范要求。

4. 井筒安装：将预制井筒或现场浇筑井筒安装到基础顶面，确保垂直度、水平度和预留孔洞位置准确。

5. 阀门安装：根据设计要求，将阀门安装在井筒内，连接管道，确保连接牢固、密封良好。

6. 井盖安装：将井盖安装到井筒顶部，确保井盖与井筒之间密封，防止雨水、杂物进入。

7. 检查井施工：在阀门井附近，按照设计要求，开挖检查井基坑，安装检查井井筒、井盖等。

8. 阀门井验收：施工完成后，组织相关部门进行验收，确保工程质量符合规范要求。

三、工程收尾 1. 清理施工现场：将施工过程中产生的垃圾、杂物清理干净，确保场地整洁。

2. 施工资料整理：收集整理施工过程中的各类资料，包括设计图纸、施工记录、验收报告等。

3. 工程移交：将施工完成的阀门井工程移交给业主单位，确保供水、排水、消防等系统正常运行。

总之，阀门井工程施工是一项系统工程，需要严格按照设计要求和规范进行施工，确保工程质量。在施工过程中，要加强现场管理，提高施工效率，确保工程按时、按质、按量完成。

第2篇

阀门井是城市供水、排水、燃气等管道系统中重要的组成部分，其主要作用是便于管道的维修、检修和更换。阀门井工程施工是一项复杂的系统工程，涉及到地质勘察、管道设计、材料选择、施工技术等多个环节。以下将简要介绍阀门井工程施工的相关内容。

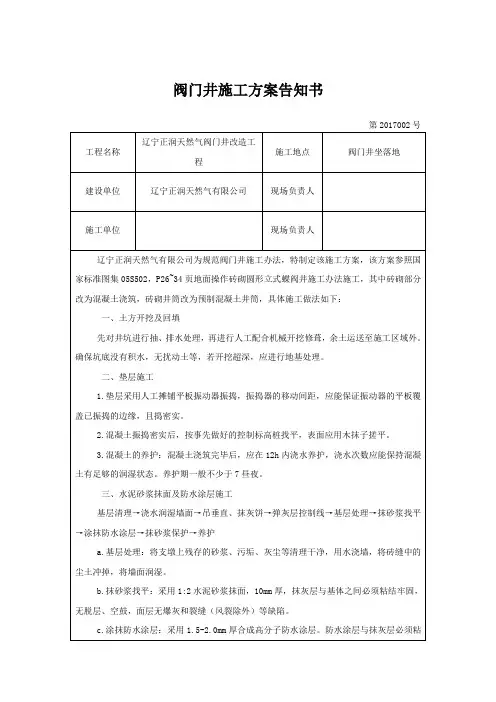

阀门井施工方案告知书

第2017002号

工程名称 辽宁正润天然气阀门井改造工程 施工地点 阀门井坐落地

建设单位 辽宁正润天然气有限公司 现场负责人

施工单位 现场负责人

辽宁正润天然气有限公司为规范阀门井施工办法，特制定该施工方案，该方案参照国家标准图集05S502，P26~34页地面操作砖砌圆形立式蝶阀井施工办法施工，其中砖砌部分改为混凝土浇筑，砖砌井筒改为预制混凝土井筒，具体施工做法如下：

一、土方开挖及回填

先对井坑进行抽、排水处理，再进行人工配合机械开挖修葺，余土运送至施工区域外。确保坑底没有积水，无扰动土等，若开挖超深，应进行地基处理。

二、垫层施工

1.垫层采用人工摊铺平板振动器振捣，振捣器的移动间距，应能保证振动器的平板覆盖已振捣的边缘，且捣密实。

2.混凝土振捣密实后，按事先做好的控制标高桩找平，表面应用木抹子搓平。

3.混凝土的养护：混凝土浇筑完毕后，应在12h内浇水养护，浇水次数应能保持混凝土有足够的润湿状态。养护期一般不少于7昼夜。

三、水泥砂浆抹面及防水涂层施工

基层清理→浇水润湿墙面→吊垂直、抹灰饼→弹灰层控制线→基层处理→抹砂浆找平→涂抹防水涂层→抹砂浆保护→养护

a.基层处理：将支墩上残存的砂浆、污垢、灰尘等清理干净，用水浇墙，将砖缝中的尘土冲掉，将墙面润湿。

b.抹砂浆找平：采用1:2水泥砂浆抹面，10mm厚，抹灰层与基体之间必须粘结牢固，无脱层、空鼓，面层无爆灰和裂缝（风裂除外）等缺陷。

c.涂抹防水涂层：采用1.5-2.0mm厚合成高分子防水涂层。防水涂层与抹灰层必须粘结牢固，无脱层、空鼓，面层无爆灰和裂缝（风裂除外）等缺陷。

d.抹砂浆保护：采用1:2水泥砂浆抹面，20mm厚，抹灰层与防水涂层必须粘结牢固，无脱层、空鼓，面层无爆灰和裂缝（风裂除外）等缺陷。

e.养护：抹完面后要及时浇水养护，注意操作地点的洁净，抹灰层一次抹到底，克服烂根。

四、质量保证措施

阀门井与施工方法

阀门井是在给水系统、污水系统、燃气系统等管道系统中起到关键作用的组成部分。它作为管道分支点的节点，连接着多条管道，控制着流体的流向和流量。在各种工业和民用场所中，我们都可以见到阀门井的存在。本文将介绍阀门井的定义、作用以及常见的施工方法。

一、阀门井的定义和作用

阀门井是一个容纳阀门和管道的井型结构，用于安装和维护各类阀门。它一般由混凝土、钢材或复合材料制成，具有较强的耐压能力和稳定性。阀门井一般设置在管道的分支点处，起到连接和调控流体的作用。

阀门井的主要作用有以下几个方面：

1. 连接管道：阀门井通过连接多条管道，使得流体能够在不同的管道之间流动。

2. 调控流量：通过控制阀门的开合情况，阀门井能够调节流体的流量大小。 3. 调节流向：阀门井通过控制阀门的开关，可以改变流体的流向。

4. 安装和维护阀门：阀门井提供了一个便于安装和维护阀门的空间，方便日后的检修和更换。

二、阀门井的施工方法

1. 设计和规划：在进行阀门井的施工之前，首先需要进行设计和规划。根据现场的管道布置和流体要求，确定阀门井的型号、规格和安装位置。

2. 设备准备：在施工之前，需要准备好必要的设备和工具，如挖掘机、混凝土搅拌机、钢筋等。确保施工过程中有足够的材料和工具供应。

3. 井身挖掘：根据设计图纸，使用挖掘机在设定的位置上挖掘井身。井身的深度和直径需根据实际情况和设计要求确定。

4. 钢筋加固：在井身挖掘完成后，需要进行钢筋加固。根据设计要求，在井身内部设置好钢筋骨架，以增强井身的承重能力和稳定性。 5. 浇筑混凝土：在钢筋加固完成后，即可进行混凝土的浇筑作业。使用混凝土搅拌机搅拌好的混凝土，通过泵送或人工方式，将混凝土倒入井身内，直至井身顶部。

6. 后期养护：混凝土浇筑完成后，需要进行一段时间的后期养护工作。主要包括对混凝土进行保温、湿润等措施，以确保混凝土的强度和稳定性。

7. 阀门安装：在阀门井的施工完成后，可以进行阀门的安装。根据设计要求，将相应的阀门安装在预留的位置上，并进行相关的连接和调试工作。
