串联LC谐振电路
一、什么是LC谐振电路
LC谐振电路是由电感（L）和电容（C）组成的一种特殊类型的电路，它在特定频率下能够产生共振现象。串联LC谐振电路是指电感和电容按照一定的方式串联连接起来，形成一个电路环路。
二、串联LC谐振电路的工作原理
串联LC谐振电路的工作原理可以通过以下几个方面来解释：
1. 电感和电容的特性
电感是由线圈或线圈组成的元件，当通过电流时，会产生磁场。电容则是由两个导体之间的绝缘介质隔开而构成的元件，它能够存储电荷。在LC谐振电路中，电感和电容的特性起到关键作用。
2. 谐振频率的选择
串联LC谐振电路的谐振频率由电感和电容的参数决定，可以通过以下公式计算得出：
f = 1 / (2 * π * √(L * C))
其中，f为谐振频率，π为圆周率，L为电感值，C为电容值。
3. 谐振现象的产生
当输入信号的频率等于谐振频率时，串联LC谐振电路会出现谐振现象。此时，电流通过电感和电容时，存在相位差，并且两者的阻抗大小相等，形成共振。
三、串联LC谐振电路的应用
串联LC谐振电路在实际应用中有着广泛的用途，下面介绍几个常见的应用场景： 1. 无线通信系统
在无线通信系统中，频率选择电路（或称作射频滤波器）常采用串联LC谐振电路。通过调整电感和电容的参数，可以选择性地将特定频率范围内的信号通过，其余频率的信号则被滤除，实现信号的选择性放大。
2. 照明电路
在某些照明电路中，串联LC谐振电路可以用于提高电路的功率因数（PF）以及减少谐波。通过在负载电路中串联一个谐振电路，可以减轻电网的负担，提高电能的利用效率。
3. 调谐电路
串联LC谐振电路还可以用于构建调谐电路，实现频率的调节。通过调整电容或电感的值，可以改变电路的谐振频率，使其适应不同的应用需求。
四、串联LC谐振电路的设计与优化
在进行串联LC谐振电路的设计与优化时，需要考虑以下几个因素：
1. 负载要求
根据具体的应用需求，需要确定负载电路的参数，以及谐振频率和谐振电流的要求。根据这些要求，可以选择合适的电感和电容值。

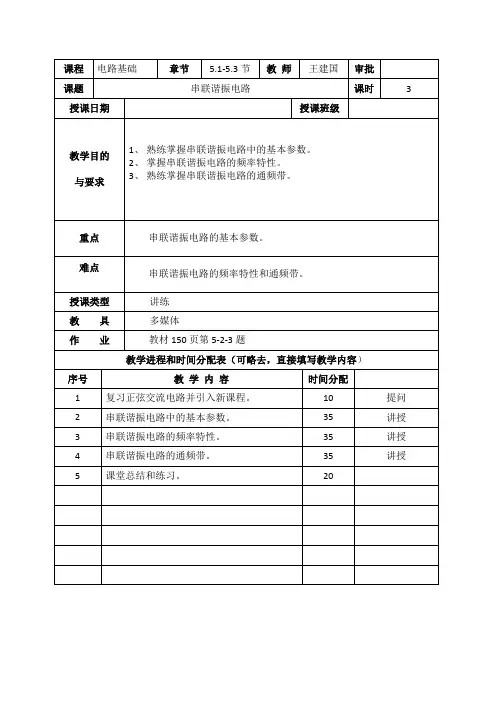

课程 电路基础 章节 5.1-5.3节 教 师 王建国 审批
课题 串联谐振电路 课时 3
授课日期 授课班级
教学目的
与要求 1、 熟练掌握串联谐振电路中的基本参数。
2、 掌握串联谐振电路的频率特性。
3、 熟练掌握串联谐振电路的通频带。
重点 串联谐振电路的基本参数。
难点
串联谐振电路的频率特性和通频带。
授课类型 讲练
教 具 多媒体
作 业 教材150页第5-2-3题
教学进程和时间分配表（可略去，直接填写教学内容）
序号 教 学 内 容 时间分配
1 复习正弦交流电路并引入新课程。 10 提问
2 串联谐振电路中的基本参数。 35 讲授
3 串联谐振电路的频率特性。 35 讲授
4 串联谐振电路的通频带。 35 讲授
5 课堂总结和练习。 20
教学内容：
在电子设备中，经常需要完成在许多不同频率的信号中，只选择某个频率的信号进行处理，而其他频率信号被滤除的任务，如（收音机和电视机等）。最常用的具有选频功能的电路是谐振电路，因此说谐振电路的作用就是选频。
一、谐振
（1）谐振定义：谐振是指电容和电感元件的线性无源二端网络对某一频率的正弦激励（达到稳态时）所表现的端口电压与电流同相的现象。
（2）谐振电路的分类：串联谐振电路和并联谐振电路。
二、串联谐振的条件
串联谐振电路由电感线圈和电容器串联组成，其电路
模型如右图，其中，R和L分别为线圈的电阻和电感，C为电容器的电容。在角频率为ω的正弦电压作用下，该电路的复阻抗为：Z = R +j（ωL-wc1）= R +j（XL - XC）= R +jX
= |Z|
式中，感抗XL =ωL，容抗XC = wc1，电抗X = XL - XC、阻抗角
ΨZ = arctgRX均为电源角频率ω的函数。那么谐振时U’S和I’同相，即Ψ=0，所以电路谐振时应满足,X = 0, XL= XC，ωL=wc1 。
串联谐振电路

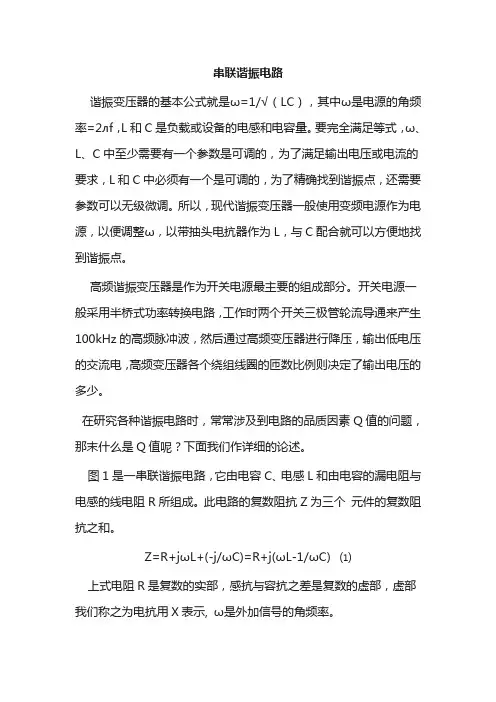

谐振变压器的基本公式就是ω=1/√（LC），其中ω是电源的角频率=2лf，L和C是负载或设备的电感和电容量。要完全满足等式，ω、L、C中至少需要有一个参数是可调的，为了满足输出电压或电流的要求，L和C中必须有一个是可调的，为了精确找到谐振点，还需要参数可以无级微调。所以，现代谐振变压器一般使用变频电源作为电源，以便调整ω，以带抽头电抗器作为L，与C配合就可以方便地找到谐振点。
高频谐振变压器是作为开关电源最主要的组成部分。开关电源一般采用半桥式功率转换电路，工作时两个开关三极管轮流导通来产生100kHz的高频脉冲波，然后通过高频变压器进行降压，输出低电压的交流电，高频变压器各个绕组线圈的匝数比例则决定了输出电压的多少。
在研究各种谐振电路时，常常涉及到电路的品质因素Q值的问题，那末什么是Q值呢？下面我们作详细的论述。
图1是一串联谐振电路，它由电容C、电感L和由电容的漏电阻与电感的线电阻R所组成。此电路的复数阻抗Z为三个 元件的复数阻抗之和。
Z=R+jωL+(-j/ωC)=R+j(ωL-1/ωC) ⑴
上式电阻R是复数的实部，感抗与容抗之差是复数的虚部，虚部我们称之为电抗用X表示, ω是外加信号的角频率。 当X=0时，电路处于谐振状态,此时感抗和容抗相互抵消了，即式⑴中的虚部为零，于是电路中的阻抗最小。因此电流最大，电路此时是一个纯电阻性负载电路，电路中的电压与电流同相。电路在谐振时容抗等于感抗，所以电容和电感上两端的电压有效值必然相等，电容上的电压有效值UC=I*1/ωC=U/ωCR=QU，品质因素Q=1/ωCR，这里I是电路的总电流。
电感上的电压有效值UL=ωLI=ωL*U/R=QU品质因素Q=ωL/R
因为：UC=UL 所以Q=1/ωCR=ωL/R
电容上的电压与外加信号电压U之比UC/U= （I*1/ωC）/RI=1/ωCR=Q
电感上的电压与外加信号电压U之比UL/U= ωLI/RI=ωL/R=Q
RLC串联谐振电路电容两端电压
简介
RLC串联谐振电路是一种非常常见的电路结构，通过调节电路元件的参数，可以实现对电路的频率响应进行调整。在RLC串联谐振电路中，电容两端的电压是一个重要的参量，本文将围绕这一主题进行探讨。
什么是RLC串联谐振电路
RLC串联谐振电路由电阻（R）、电感（L）和电容（C）三个元件串联而成，如下图所示：
R L C
输入电压 ---\/\/---(---| | | |---)---\/\/---
| |
out GND
在理想情况下，电容两端的电压可以通过以下公式来计算：
Vc = -Vr - Vl
其中，Vc表示电容两端的电压，Vr表示电阻上的电压，Vl表示电感上的电压。接下来，我们将详细分析这三个参量对电容两端电压的影响。
电阻对电容两端电压的影响
电阻对电容两端电压的影响主要体现在两个方面：
1. 电阻对幅度的影响
电阻越大，电容两端的电压幅度越小。这是因为电阻会通过电流分流的原理，导致一部分电流绕过电容，减小电压的幅度。
2. 电阻对相位的影响
电阻不会改变电压的相位，因此电阻对电容两端电压的相位没有直接影响。 电感对电容两端电压的影响
电感对电容两端电压的影响主要体现在两个方面：
1. 电感对幅度的影响
电感越大，电容两端电压的幅度越大。这是因为电感会导致电流变化的延迟，从而增加电容两端电压的幅度。
2. 电感对相位的影响
电感会导致电流变化的延迟，从而对电容两端电压的相位产生影响。具体来说，当电感上的电压达到最大值时，电容两端的电压为零，并且相位差为π/2。
电容对电容两端电压的影响
电容对电容两端电压的影响主要体现在两个方面：
1. 电容对幅度的影响
电容越大，电容两端的电压幅度越小。这是因为电容的作用是储存电荷，在储存一定电荷的情况下，电容越大，电压越小。
