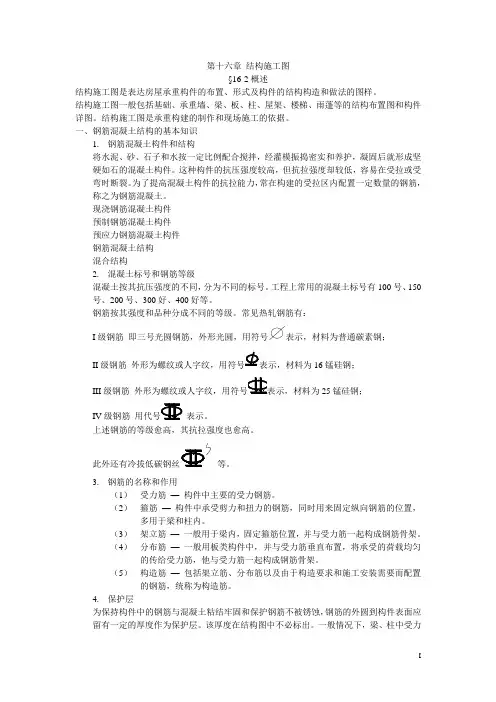

I 第十六章 结构施工图

§16-2概述

结构施工图是表达房屋承重构件的布置、形式及构件的结构构造和做法的图样。

结构施工图一般包括基础、承重墙、梁、板、柱、屋架、楼梯、雨蓬等的结构布置图和构件详图。结构施工图是承重构建的制作和现场施工的依据。

一、钢筋混凝土结构的基本知识

1. 钢筋混凝土构件和结构

将水泥、砂、石子和水按一定比例配合搅拌，经灌模振捣密实和养护，凝固后就形成坚硬如石的混凝土构件。这种构件的抗压强度较高，但抗拉强度却较低，容易在受拉或受弯时断裂。为了提高混凝土构件的抗拉能力，常在构建的受拉区内配置一定数量的钢筋，称之为钢筋混凝土。

现浇钢筋混凝土构件

预制钢筋混凝土构件

预应力钢筋混凝土构件

钢筋混凝土结构

混合结构

2. 混凝土标号和钢筋等级

混凝土按其抗压强度的不同，分为不同的标号。工程上常用的混凝土标号有100号、150号、200号、300好、400好等。

钢筋按其强度和品种分成不同的等级。常见热轧钢筋有：

I级钢筋 即三号光圆钢筋，外形光圆，用符号表示，材料为普通碳素钢；

II级钢筋 外形为螺纹或人字纹，用符号表示，材料为16锰硅钢；

III级钢筋 外形为螺纹或人字纹，用符号表示，材料为25锰硅钢；

IV级钢筋 用代号表示。

上述钢筋的等级愈高，其抗拉强度也愈高。

此外还有冷拔低碳钢丝等。

3. 钢筋的名称和作用

（1） 受力筋 — 构件中主要的受力钢筋。

（2） 箍筋 — 构件中承受剪力和扭力的钢筋，同时用来固定纵向钢筋的位置，多用于梁和柱内。

（3） 架立筋 — 一般用于梁内，固定箍筋位置，并与受力筋一起构成钢筋骨架。

（4） 分布筋 — 一般用板类构件中，并与受力筋垂直布置，将承受的荷载均匀的传给受力筋，他与受力筋一起构成钢筋骨架。

（5） 构造筋 — 包括架立筋、分布筋以及由于构造要求和施工安装需要而配置的钢筋，统称为构造筋。

4. 保护层

为保持构件中的钢筋与混凝土粘结牢固和保护钢筋不被锈蚀，钢筋的外圆到构件表面应留有一定的厚度作为保护层。该厚度在结构图中不必标出。一般情况下，梁、柱中受力 II 筋保护层厚度为25mm,板中受力筋保护层厚度为10mm。

1 / 11

设计编号：14-

结构施工图设计统一技术规定

工程项目： 荷花嘉苑

专业负责人：

审 核：

计 算 人：

日 期： 2014年3月

2 / 11

南京城镇建筑设计咨询有限公司

NANJING CITY－TOWN ARCHITECTURE DESIGN &

CONSULT CO,LTD

结构施工图设计统一技术规定

1 工程概况

1.1 本工程位于南京市溧水区，主要为住宅及其配套用房。

1.2 各单体（或分区）建筑的长、宽、高，地上与地下层数，各层层高，主要结构跨度。

建筑单体（分区）工程概况

名称 建筑长度

（m） 建筑宽度

（m） 建筑高度

（m） 层数

地下/地上 典型层高（m）

1~7，10 51.3 -1/18 2.85

8，9，11，12，13 35.60 -1/11 2.85

地下车库 3.8 -1/0 3.8

社区中心 18.3 / 12.00 （局部地下为车库） 4.2/4.2/3.6

配电房 8 15 4.5 -1/1

2 设计依据

2.1 设计基准期：50年。

2.2 主体结构的使用年限：50年。

2.3 自然条件：

基本风压n＝50（kN/m2） 0.40 基本雪压（kN/m2） 0.65

抗震设防烈度 7（0.10g） 抗浮设计水位（m） 场地整平下0.5

3 建筑分类等级

3.1 建筑结构安全等级：二级。

3.2 地基基础设计等级：地库及地库内基础设计等级为甲级，地库外住宅为乙级，地库外商业基础等级为丙级。

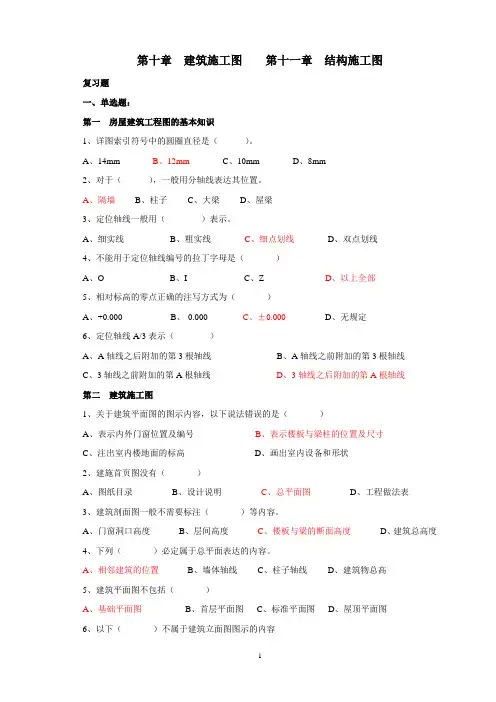

1 第十章 建筑施工图 第十一章 结构施工图

复习题

一、单选题：

第一 房屋建筑工程图的基本知识

1、详图索引符号中的圆圈直径是（ ）。

A、14mm B、12mm C、10mm D、8mm

2、对于（ ），一般用分轴线表达其位置。

A、隔墙 B、柱子 C、大梁 D、屋梁

3、定位轴线一般用（ ）表示。

A、细实线 B、粗实线 C、细点划线 D、双点划线

4、不能用于定位轴线编号的拉丁字母是（ ）

A、O B、I C、Z D、以上全部

5、相对标高的零点正确的注写方式为（ ）

A、+0.000 B、-0.000 C、±0.000 D、无规定

6、定位轴线A/3表示（ ）

A、A轴线之后附加的第3根轴线 B、A轴线之前附加的第3根轴线

C、3轴线之前附加的第A根轴线 D、3轴线之后附加的第A根轴线

第二 建筑施工图

1、关于建筑平面图的图示内容，以下说法错误的是（ ）

A、表示内外门窗位置及编号 B、表示楼板与梁柱的位置及尺寸

C、注出室内楼地面的标高 D、画出室内设备和形状

2、建施首页图没有（ ）

A、图纸目录 B、设计说明 C、总平面图 D、工程做法表

3、建筑剖面图一般不需要标注（ ）等内容。

A、门窗洞口高度 B、层间高度 C、楼板与梁的断面高度 D、建筑总高度

4、下列（ ）必定属于总平面表达的内容。

A、相邻建筑的位置 B、墙体轴线 C、柱子轴线 D、建筑物总高

建筑图集目录

0类 总图及室外工程

1. 03J001 围墙大门

2. 12J003 室外工程

3. 93J007-1 道路

4. 93J007-2 道路

5. 93J007-3 道路

6. 93J007-4 道路

7. 93J007-5 道路

8. 93J007-6 道路

9. 93J007-7 道路

10. 93J007-8 道路

11. 04J008 挡土墙（重力式、衡重式、悬臂式）

12. 03J012-1 环境景观－室外工程细部构造

13. 03J012-2 环境景观－绿化种植设计

14. 04J012-3 环境景观－亭、廊、架之一

15. 10J012-4 环境景观－滨水工程

1类 墙体

16. 15J101砖墙建筑、结构构造

17. 05J102-1 混凝土小型空心砌块墙体建筑构造

18. 02J102-2 框架结构填充小型空心砌块墙体建筑构造

19. 97J103-1 铝合金玻璃幕墙

20. 03J103-2～7 建筑幕墙

21. 07J103-8 双层幕墙

22. 03J104 蒸压加气混凝土砌块建筑构造

23. 13J104 蒸压加气混凝堵土砌块、板材构造

24. 06J106 挡雨板及栈台雨篷

25. 07J107 夹心保温墙建筑构造

26. 01ZJ110-1 瓷面纤维增强水泥墙板建筑构造

27. 08SJ110-2 预制混凝土外墙挂板

28. 03J111-1 轻钢龙骨内隔墙

29. 03J111-2 预制轻钢龙骨内隔墙

30. 03J112 中空内模金属网水泥内隔墙

31. 10J113-1 内隔墙-轻质条板(一)

32. 04J114-1 轻集料空心砌块内隔墙

33. 04J114-2 石膏砌块内隔墙

34. 10J121 外墙外保温建筑构造

35. 11J122 外墙内保温建筑构造

36. 06J123 墙体节能建筑构造

2类 屋面

37. 12J201 平屋面建筑构造
