建筑结构施工图

1 第十章 建筑施工图 第十一章 结构施工图

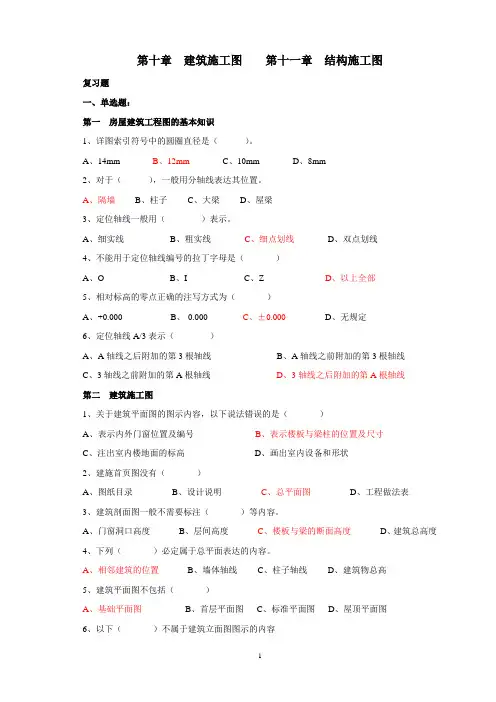

复习题

一、单选题：

第一 房屋建筑工程图的基本知识

1、详图索引符号中的圆圈直径是（ ）。

A、14mm B、12mm C、10mm D、8mm

2、对于（ ），一般用分轴线表达其位置。

A、隔墙 B、柱子 C、大梁 D、屋梁

3、定位轴线一般用（ ）表示。

A、细实线 B、粗实线 C、细点划线 D、双点划线

4、不能用于定位轴线编号的拉丁字母是（ ）

A、O B、I C、Z D、以上全部

5、相对标高的零点正确的注写方式为（ ）

A、+0.000 B、-0.000 C、±0.000 D、无规定

6、定位轴线A/3表示（ ）

A、A轴线之后附加的第3根轴线 B、A轴线之前附加的第3根轴线

C、3轴线之前附加的第A根轴线 D、3轴线之后附加的第A根轴线

第二 建筑施工图

1、关于建筑平面图的图示内容，以下说法错误的是（ ）

A、表示内外门窗位置及编号 B、表示楼板与梁柱的位置及尺寸

C、注出室内楼地面的标高 D、画出室内设备和形状

2、建施首页图没有（ ）

A、图纸目录 B、设计说明 C、总平面图 D、工程做法表

3、建筑剖面图一般不需要标注（ ）等内容。

A、门窗洞口高度 B、层间高度 C、楼板与梁的断面高度 D、建筑总高度

4、下列（ ）必定属于总平面表达的内容。

A、相邻建筑的位置 B、墙体轴线 C、柱子轴线 D、建筑物总高

.

word 专业资料 第十章 建筑施工图 第十一章 结构施工图

复习题

一、单选题：

第一 房屋建筑工程图的基本知识

1、详图索引符号中的圆圈直径是（ ）。

A、14mm B、12mm C、10mm D、8mm

2、对于（ ），一般用分轴线表达其位置。

A、隔墙 B、柱子 C、大梁 D、屋梁

3、定位轴线一般用（ ）表示。

A、细实线 B、粗实线 C、细点划线 D、双点划线

4、不能用于定位轴线编号的拉丁字母是（ ）

A、O B、I C、Z D、以上全部

5、相对标高的零点正确的注写方式为（ ）

A、+0.000 B、-0.000 C、±0.000 D、无规定

6、定位轴线A/3表示（ ）

A、A轴线之后附加的第3根轴线 B、A轴线之前附加的第3根轴线

C、3轴线之前附加的第A根轴线 D、3轴线之后附加的第A根轴线

第二 建筑施工图

1、关于建筑平面图的图示容，以下说法错误的是（ ）

A、表示外门窗位置及编号 B、表示楼板与梁柱的位置及尺寸

C、注出室楼地面的标高 D、画出室设备和形状

2、建施首页图没有（ ）

A、图纸目录 B、设计说明 C、总平面图 D、工程做法表

.

word 专业资料 3、建筑剖面图一般不需要标注（ ）等容。

A、门窗洞口高度 B、层间高度 C、楼板与梁的断面高度 D、建筑总高度

4、下列（ ）必定属于总平面表达的容。

1 第十章 建筑施工图 第十一章 结构施工图

复习题

一、单选题：

第一 房屋建筑工程图的基本知识

1、详图索引符号中的圆圈直径是（ ）。

A、14mm B、12mm C、10mm D、8mm

2、对于（ ），一般用分轴线表达其位置。

A、隔墙 B、柱子 C、大梁 D、屋梁

3、定位轴线一般用（ ）表示。

A、细实线 B、粗实线 C、细点划线 D、双点划线

4、不能用于定位轴线编号的拉丁字母是（ ）

A、O B、I C、Z D、以上全部

5、相对标高的零点正确的注写方式为（ ）

A、+0.000 B、-0.000 C、±0.000 D、无规定

6、定位轴线A/3表示（ ）

A、A轴线之后附加的第3根轴线 B、A轴线之前附加的第3根轴线

C、3轴线之前附加的第A根轴线 D、3轴线之后附加的第A根轴线

第二 建筑施工图

1、关于建筑平面图的图示内容，以下说法错误的是（ ）

A、表示内外门窗位置及编号 B、表示楼板与梁柱的位置及尺寸

C、注出室内楼地面的标高 D、画出室内设备和形状

2、建施首页图没有（ ）

A、图纸目录 B、设计说明 C、总平面图 D、工程做法表

3、建筑剖面图一般不需要标注（ ）等内容。

A、门窗洞口高度 B、层间高度 C、楼板与梁的断面高度 D、建筑总高度

4、下列（ ）必定属于总平面表达的内容。

A、相邻建筑的位置 B、墙体轴线 C、柱子轴线 D、建筑物总高

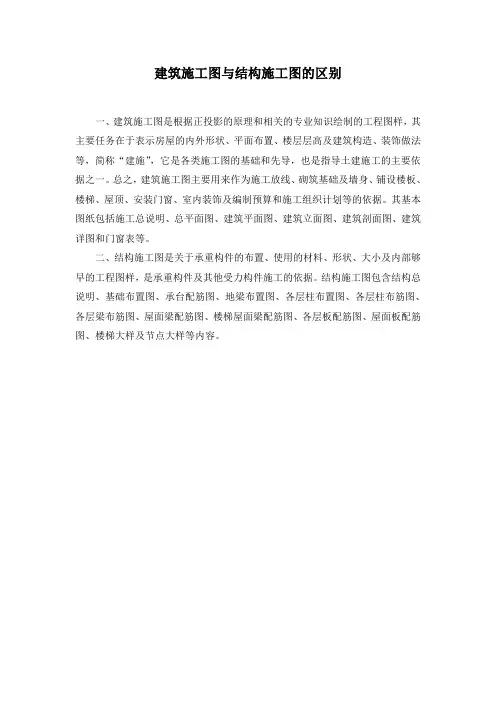

建筑施工图与结构施工图的区别

一、建筑施工图是根据正投影的原理和相关的专业知识绘制的工程图样，其主要任务在于表示房屋的内外形状、平面布置、楼层层高及建筑构造、装饰做法等，简称“建施”，它是各类施工图的基础和先导，也是指导土建施工的主要依据之一。总之，建筑施工图主要用来作为施工放线、砌筑基础及墙身、铺设楼板、楼梯、屋顶、安装门窗、室内装饰及编制预算和施工组织计划等的依据。其基本图纸包括施工总说明、总平面图、建筑平面图、建筑立面图、建筑剖面图、建筑详图和门窗表等。

二、结构施工图是关于承重构件的布置、使用的材料、形状、大小及内部够早的工程图样，是承重构件及其他受力构件施工的依据。结构施工图包含结构总说明、基础布置图、承台配筋图、地梁布置图、各层柱布置图、各层柱布筋图、各层梁布筋图、屋面梁配筋图、楼梯屋面梁配筋图、各层板配筋图、屋面板配筋图、楼梯大样及节点大样等内容。
