冲压模具设计与制造实例

1. 引言

冲压模具是工业生产中常用的一种工具，用于将金属材料通过冲压工艺加工成所需的形状。冲压模具设计与制造是一个复杂而关键的过程，它直接影响到产品的质量和生产效率。本文将以一个实际的冲压模具设计与制造实例为例，介绍冲压模具设计与制造的基本步骤和注意事项。

2. 实例背景

我们以汽车钣金件的冲压模具设计与制造为例进行讲解。假设我们的目标是设计和制造一个用于生产汽车车门的冲压模具。车门是汽车的重要组成部分，其外形复杂，要求尺寸精确，强度高，并具有良好的外观质量。

3. 设计步骤

3.1 零件分析与工艺评估

首先，我们需要对车门零件进行分析，并评估其加工工艺。通过对零件的尺寸、形状和材料等特性的分析，确定是否适合使用冲压工艺进行加工。同时，评估冲压加工的难度和可行性，为后续的模具设计提供依据。

3.2 冲压工艺设计

在确定了冲压加工的可行性后，需要进行冲压工艺的设计。冲压工艺设计包括：冲头形状设计、冲压过程参数的确定、局部加强结构的设计等。通过合理设计冲压工艺，可以提高车门的加工质量和生产效率。

3.3 模具结构设计

根据冲压工艺的设计要求，进行冲压模具的结构设计。冲压模具包括上模、下模、顶针、导柱等零部件。根据零件的形状和尺寸特点，确定模具的结构形式、零部件的布局和排列顺序，并进行模具的结构设计和合理布局。

3.4 模具零件设计

在完成模具的结构设计后，需要对模具各个零部件进行详细设计。根据模具的结构和工作原理，分别设计上模、下模、顶针、导柱等零部件。模具零件设计包括：材料的选择、尺寸的确定、形状的设计等。通过合理的零件设计，可以保证模具的稳定性和工作性能。 4. 制造步骤

4.1 模具加工

在完成模具设计后，需要进行模具的加工制造。模具加工包括：材料采购、加工设备的选择、加工工艺的制定等。根据模具的设计要求，选择适合加工模具的机床设备，进行模具零部件的加工。加工过程中，需要严格控制尺寸和精度。

4.2 零部件组装

模具零部件加工完成后，需要进行零部件的组装。根据模具的整体设计，按照正确的组装顺序和方法，将各个零部件组装成可用的模具。在组装过程中，需要保证零部件的配合精度和工作性能。

4.3 试模调试

完成模具的组装后，需要进行试模调试。试模调试是为了验证模具的工作性能和调整模具的工作参数，以满足产品的加工要求。通过试模调试，可以发现并解决模具设计和制造中的问题，并对模具进行进一步的优化和改进。

4.4 成品检验

在模具制造完成后，需要对成品进行检验。通过对加工出的车门进行尺寸和质量的检测，确保产品达到设计要求。如果发现产品存在缺陷或不合格，需要及时调整模具或改进工艺，以确保生产的车门质量符合要求。

5. 结论

冲压模具设计与制造是一个复杂而关键的过程，对于产品的质量和生产效率都有着重要的影响。通过本文的冲压模具设计与制造实例，我们可以了解到冲压模具设计与制造的基本步骤和注意事项。只有在合理的设计和制造基础上，才能生产出高质量的产品，并提高生产效率。希望本文能对读者在冲压模具设计与制造方面的工作有所帮助。

参考文献：

1. 张明华. 冲压模具设计[M]. 科学出版社, 2018.

2. Liu, Z., & Wang, Z. (2019). A review on sheet metal stamping process

under the scope of materials and machines. Journal of Materials Processing

Technology, 273, 116261.

合集下载

模具毕业设计实例冲裁模设计举例

模具毕业设计实例冲裁模设计举例

冲裁模设计举例

图2.69所示零件为电视机安装架下板展开坯料，材料为1Cr13，厚度mmt3，未注圆角半径mmR1，中批量生产，确定产品的冲裁工艺方案并完成模具设计。

图2.69 零件图

1． 冲裁件工艺性分析

零件的加工涉及冲孔和落料两道工序。除孔中心尺寸公差为±0.1mm和孔径尺寸公差为+0.2mm外,其余尺寸均为未注公差,查表2.4可知，冲裁件内外形的达到的经济精度为IT12～IT14级。符合冲裁的工艺要求。

查表2.2可知，一般冲孔模冲压该种材料的最小孔径为d≥1.0t，t=3mm,因而孔径ø8mm符合工艺要求。

由图可知，最小孔边距为：d=4mm，大于材料厚度3mm，符合冲裁要求。

2． 确定冲裁工艺方案及模具结构形式

该冲裁件对内孔之间和内孔与外缘之间有较高的位置精度的要求，生产批量较大，为保证孔的位置精度和较高的生产效率，采用冲孔落料复合冲裁的工艺方案，且一次冲压成形。模具结构采用固定挡料销和导料销对工件进行定位、弹性卸料、下方出料方式的倒装式复合冲裁模结构形式。

3． 模具设计与计算

（1）排样设计

排样设计主要确定排样形式、条料进距、条料宽度、材料利用率和绘制排样图。

1）排样方式的确定。根据冲裁件的结构特点，排样方式可选择为：直排。

2）送料进距的确定。查表2.7，工件间最小工艺搭边值为mm2.2，可取mma31。最小工艺边距搭边值为mm5.2，取mma3。送料进距确定为mmh44.199。

3）条料宽度的确定。按照无侧压装置的条料宽度计算公式，查表2.8、表2.9确定条料与导料销的间隙和条料宽度偏差分别为mmmmb0.1,0.10。

0100093132862baLB 4）材料利用率的确定。

%08.91%10044.1999344.19686BhA

4）绘制排样图。冲裁件排样图见图2.70。

图2.70 排样图

冲压模具dfmea案例

冲压模具dfmea案例

冲压模具dfmea案例

冲压模具DFMEA案例如下：

一、案例背景

某汽车制造企业为了提高产品质量和生产效率，决定对冲压模具进行设计和优化。在项目启动之前，企业需要对冲压模具的设计和制造过程进行风险评估和改进。

二、案例分析

1. 目的：通过DFMEA分析，识别冲压模具设计和制造过程中的潜在风险和改进点，为后续的优化设计提供依据。

2. 输入：冲压模具的设计方案、制造工艺流程、产品要求等。

3. 分析方法：采用DFMEA分析方法，对冲压模具的设计和制造过程进行逐项分析和评估。

4. 输出：DFMEA分析结果，包括潜在风险和改进点的列表、风险等级和改进优先级等。

三、案例实施

1. 根据DFMEA分析结果，对冲压模具的设计和制造过程进行优化改进。

2. 针对潜在风险和改进点，制定相应的解决措施和优化方案。

3. 对优化后的冲压模具进行试验和验证，确保改进效果符合预期。

4. 将改进后的冲压模具应用于生产线上，观察其效果并进一步优化。

四、案例总结

通过DFMEA分析，企业成功地识别了冲压模具设计和制造过程中的潜在风险和改进点，并采取有效的措施进行了优化改进。改进后的冲压模具在质量和生产效率方面都有了显著提升，为企业的可持续发展奠定了坚实基础。

ug冲压模具设计实例

ug冲压模具设计实例

ug冲压模具设计实例

摘要：

1.UG 冲压模具设计简介

2.UG 冲压模具设计实例概述

3.UG 冲压模具设计实例详细步骤

3.1 确定设计目标

3.2 创建模具模型

3.3 模具组装与布局

3.4 模具材料与属性设置

3.5 模拟分析与验证

3.6 模具制造与应用

4.UG 冲压模具设计实例总结

正文：

【1.UG 冲压模具设计简介】

UG（Unigraphics）是一款由美国 ugs 公司开发的高性能

CAD/CAE/CAM 软件，广泛应用于机械设计、制造和模拟分析等领域。冲压模具设计是 UG 软件在模具制造行业的重要应用之一，通过 UG 软件强大的三维建模、装配和分析功能，可以有效提高冲压模具设计的效率和精度。

【2.UG 冲压模具设计实例概述】

本文以一个简单的冲压模具设计为例，介绍如何利用 UG 软件进行冲压模具设计。实例包括：设计目标确定、模具模型创建、模具组装与布局、模具材料与属性设置、模拟分析与验证以及模具制造与应用等步骤。

【3.UG 冲压模具设计实例详细步骤】

【3.1 确定设计目标】

首先，根据产品零件的形状、尺寸和材料性能要求，明确冲压模具的设计目标，包括冲压工艺类型、模具结构形式、模具材料等。

【3.2 创建模具模型】

利用 UG 软件的建模功能，创建冲压模具的三维模型。根据设计目标，选择合适的建模方法，如自顶向下、自底向上等，创建模具模型。

【3.3 模具组装与布局】

模具组装是指将模具零件进行组合，形成完整的模具结构。在 UG 软件中，可以利用装配功能实现模具零件的组装。布局是指模具零件在模具中的空间位置，需要根据冲压工艺要求进行合理布局。

【3.4 模具材料与属性设置】

选择合适的模具材料，设置其属性，如密度、弹性模量、泊松比等。同时，根据冲压工艺要求，设置模具零件的厚度、拔模角、圆角等参数。

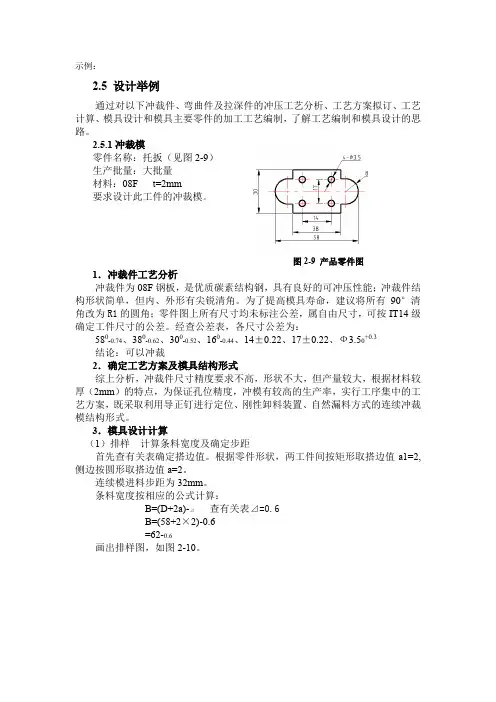

冲压实例-冲压设计举例23页

冲压实例-冲压设计举例23页

示例：

2.5 设计举例

通过对以下冲裁件、弯曲件及拉深件的冲压工艺分析、工艺方案拟订、工艺计算、模具设计和模具主要零件的加工工艺编制，了解工艺编制和模具设计的思路。

2.5.1冲裁模

零件名称：托扳（见图2-9）

生产批量：大批量

材料：08F t=2mm

要求设计此工件的冲裁模。

图2-9 产品零件图

1．冲裁件工艺分析

冲裁件为08F钢板，是优质碳素结构钢，具有良好的可冲压性能；冲裁件结构形状简单，但内、外形有尖锐清角。为了提高模具寿命，建议将所有90°清角改为R1的圆角；零件图上所有尺寸均未标注公差，属自由尺寸，可按IT14级确定工件尺寸的公差。经查公差表，各尺寸公差为：

580-0.74、380-0.62、300-0.52、160-0.44、14±0.22、17±0.22、Ф3.50+0.3

结论：可以冲裁

2．确定工艺方案及模具结构形式

综上分析，冲裁件尺寸精度要求不高，形状不大，但产量较大，根据材料较厚（2mm）的特点，为保证孔位精度，冲模有较高的生产率，实行工序集中的工艺方案，既采取利用导正钉进行定位、刚性卸料装置、自然漏料方式的连续冲裁模结构形式。

3．模具设计计算

（1）排样 计算条料宽度及确定步距

首先查有关表确定搭边值。根据零件形状，两工件间按矩形取搭边值a1=2,侧边按圆形取搭边值a=2。

连续模进料步距为32mm。

条料宽度按相应的公式计算：

B=(D+2a)-⊿ 查有关表⊿=0.6

B=(58+2×2)-0.6

=62-0.6

画出排样图，如图2-10。

图2-10 排样图

（2）计算总冲压力

由于冲模采用刚性卸装置和自然漏料方式，故总的冲压力为：

P0=P+Pt

P=P1+P2

而

式中Pt----------推件力

P落--------落料时的冲裁力
