Ethernet信号测试方法一、Ethernet物理层测试1、简介在PC和数据通信等领域中,以太网的应用非常广泛。
以太网的技术从1990年10Base-T标准推出以来,发展非常迅速,目前普及的是基于双绞线介质的10兆/百兆/千兆以太网,同时10G以太网的技术也逐渐开始应用。
为了保证不同以太网设备间的互通性,就需要按照规范要求进行响应得一致性测试。
测试所依据的标准主要是IEEE802.3和ANSI X3.263- 1995中的相应章节。
根据不同的信号速率和上升时间,要求的示波器和探头的带宽也不一样。
对于10Base-T/100Base-Tx/1000Base-T的测试需要1GHz带宽。
对于10G以太网的测试,由于其标准非常多,如10GBase-CX、10GBase-T、10GBase-S等,有的是电接口,有的是光接口,不同接口的信号速率也不一样。
10GBase-CX、XAUI、10GBase-T的测试至少需要8G带宽的实时示波器,10GBase-S等光接口的测试,根据不同速率则需要相应带宽的采样示波器。
要进行一致性测试,首先要保证的是测量的重复性,由于以太网信号的摆幅不大,如1000Base-T的信号幅度只有670~820mv,XAUI信号最小摆幅只有200mv,如果测量仪器噪声比较大,就会造成比较大的测量误差。
2、10M/100M/1000M以太网测试方法对于10M/100M/1000M以太网的信号测试,可以选择Agilent 9000系列示波器,也可以选择90000系列示波器。
要进行Ethernet信号的测试,只有示波器是不够的,为了方便地进行以太网信号的分析,还需要有测试夹具和测试软件。
测试夹具的目的是把以太网信号引出,提供一个标准的测试接口以方便测试,测试夹具的型号是N5395B。
下图是夹具的图示。
在N5395B测试夹具上划分了不同的区域,可以分别进行10Base-T/100Base-Tx/1000Base-T的测量。
专线号为ETN打头的电路一般为MSTP承载的N*2M速率的以太网电路专线,用户接入设备为MSAP接入,用户设备接口为以太口。
目前现场测试主要方式:在电路A端和Z端业务电路接入设备端口对PING或通过硬件、软件环回实线线路逐段环回测试。
现介绍2种环回测试方式,供大家在日常维护工作中参考使用:以太电路用户端传输设备电接口硬环回RJ45接头的制作方法说明:1、选用一个标准RJ45端子与一短段超五类UTP双绞线。
2、超五类UTP双绞线,选取其中一端中的2根线,环回到另一端后依照右图示的连接关系,分别将1与3,2与6连通,其它线对可以去除,若保留需保持断开状态。
3、依照RJ45端子的制作方法压制接头,即可完成RJ45硬环回端子的制作。
1.硬环回端子通过电脑测试:一端用电脑接接入设备以太网口,对通路进行硬件、软件环回,通过电脑上安装的相关网络分析软件(Sniffer或科来网络分析软件等)进行收发包测试。
Sniffer测试测试方法:用软件Sniffer发送一定量数据,再用Sniffer承受这些数据,比较承受和发送的数据量是否正确,来判断环回通路是否正常。
Sniffer操作方法:Sniffer Pro 4.70.530 的用户界面:自环测试方法如下:对软件进行必要的设备:Capture(捕获)/Define Filter(定义筛选)按以下图设置即可2)对包发生器进行设置:Tools/Packet Generator出现以下对话框:点击按钮,出现以下对话框:设置完成后点确定。
注:在包的容中的前6个地址要改为“1”。
因为系统的地址过滤功能会将源地址与目的地址一致的包,不通过E1发送去,所以导致E1方向无法环回,导致测试失败。
监测发送和接收的包的数量: 点击工具栏上的START 按钮Capture 对话框会被击活,然后,再点击Packets Generator对话框中的START 按钮,这时,Capture 对话框中Packets 下的数字会有变化。

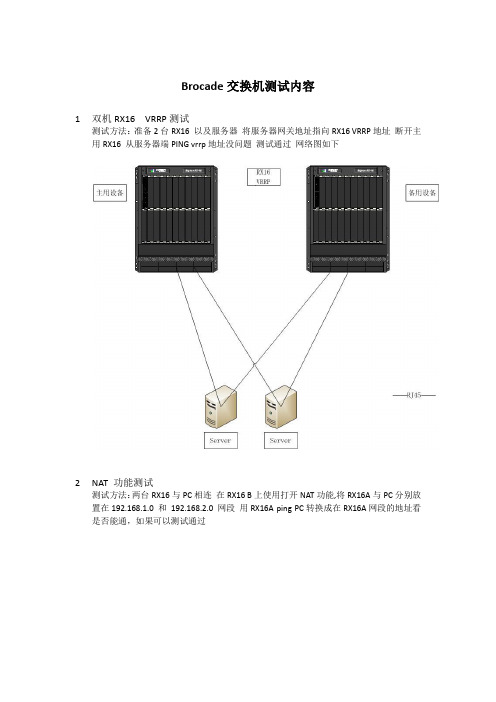

Brocade交换机测试内容1双机RX16 VRRP测试测试方法:准备2台RX16 以及服务器将服务器网关地址指向RX16 VRRP地址断开主用RX16 从服务器端PING vrrp地址没问题测试通过网络图如下2NAT 功能测试测试方法:两台RX16与PC相连在RX16 B上使用打开NAT功能,将RX16A与PC分别放置在192.168.1.0 和192.168.2.0 网段用RX16A ping PC转换成在RX16A网段的地址看是否能通,如果可以测试通过3Trunk 功能测试测试方法:连接2台RX16与PC 2台RX16之间使用2个网线做链路聚合用PC 长ping RX16A 断开RX16A与B之间的一条网线在PC上观察是否丢包如果不丢或者只丢几个包测试通过4动态路由测试(OSPF RIP等)测试方法:在两台RX16上打开OSPF路由协议与其他网络设备运行OSPF 检查兼容性以及是否路由协议运行正常将3台设备互联如下图运行OSPF 因为在OSPF中有链路COST所以请观察路由表中的路由是否正确例如:在RX16A 上到达RX16B的路由只能从他们中间互联的链路达到当这条链路DOWN 路由表更新这时才会选择从另外一台三层交换机上到达RX16B5IPV6基本功能测试测试方法将2台RX16互联并打开IPV6功能并配置ipv6地址在PC上打开IPV6功能ping 2台设备的IPV6地址检查连通性是否支持IPV66策略路由正常情况下PCA→RX16A→cisco交换机→PCB在RX16A上开启策略路由之后PCA→RX16A→RX16B→cisco交换机→PCB在PCA上打开Tracert 命令观察路由走向是否正确7VLAN功能以及STP 测试将3台设备均配置在一个VLAN中并打开STP 拓扑如下因为网络中存在环路所以STP 会自动将其中一条链路断开保证逻辑网络中没有环路8测试设备冗余性以及热插拔测试以下测试均在设备运行情况下进行:在RX16上配置5个电源拔掉其中一个电源,查看设备运转情况在RX16上配置4块交换引擎,拔掉其中一个查看设备运行情况,并检测是被连通性在RX16上配置2块路由引擎,拔掉主用引擎查看设备连通性以及运转情况9IPV6功能测试:在交换机上配置IPV6地址1080:0:0:0:8:800:200C:417A在PC上配置IPV6地址1080:0:0:0:8:800:200C:417B在PC上执行Ping 或者Telnet命令是否连通10QOS功能测试:将测试设备与交换机用3条网线相连,其中2条是入流量,1条是出流量调整2条入方向上的数据优先级观察出向上接受的数据包是否做了优先级调整COS功能测试:在交换机端口下配置COS信任流BigIron RX(config-if-e1000-1/1)# qos-tosBigIron RX(config-if-e1000-1/1)# qos-tos trust cosBigIron RX(config-if-e1000-1/1)# qos-tos mark cosDSCP功能测试:在交换机端口下配置DSCP信任流BigIron RX(config-if-e1000-1/1)# qos-tosBigIron RX(config-if-e1000-1/1)# qos-tos trust dscpBigIron RX(config-if-e1000-1/1)# qos-tos mark dscp流量限速测试BigIron RX(config)#access-list 50 permit host 1.1.1.2BigIron RX(config)#access-list 50 deny host 1.1.1.3BigIron RX(config)#int e 1/5BigIron RX(config-if-e1000-1/5)# rate-limit in access-group 50 500000000 750000000Average rate is adjusted to 499321856 bits per second 用测试软件打压力 查看测试软件输出值12.静态路由测试:准备两台RX16设备、一台CISCO 设备,一一相连接(测试拓扑如上图)。
Ethernet信号测试方法一、Ethernet物理层测试1、简介在PC和数据通信等领域中,以太网的应用非常广泛。
以太网的技术从1990年10Base-T标准推出以来,发展非常迅速,目前普及的是基于双绞线介质的10兆/百兆/千兆以太网,同时10G以太网的技术也逐渐开始应用。
为了保证不同以太网设备间的互通性,就需要按照规范要求进行响应得一致性测试。
测试所依据的标准主要是IEEE802.3和ANSI X3.263- 1995中的相应章节。
根据不同的信号速率和上升时间,要求的示波器和探头的带宽也不一样。
对于10Base-T/100Base-Tx/1000Base-T的测试需要1GHz带宽。
对于10G以太网的测试,由于其标准非常多,如10GBase-CX、10GBase-T、10GBase-S等,有的是电接口,有的是光接口,不同接口的信号速率也不一样。
10GBase-CX、XAUI、10GBase-T的测试至少需要8G带宽的实时示波器,10GBase-S等光接口的测试,根据不同速率则需要相应带宽的采样示波器。
要进行一致性测试,首先要保证的是测量的重复性,由于以太网信号的摆幅不大,如1000Base-T的信号幅度只有670~820mv,XAUI信号最小摆幅只有200mv,如果测量仪器噪声比较大,就会造成比较大的测量误差。
2、10M/100M/1000M以太网测试方法对于10M/100M/1000M以太网的信号测试,可以选择Agilent 9000系列示波器,也可以选择90000系列示波器。
要进行Ethernet信号的测试,只有示波器是不够的,为了方便地进行以太网信号的分析,还需要有测试夹具和测试软件。
测试夹具的目的是把以太网信号引出,提供一个标准的测试接口以方便测试,测试夹具的型号是N5395B。
下图是夹具的图示。
在N5395B测试夹具上划分了不同的区域,可以分别进行10Base-T/100Base-Tx/1000Base-T的测量。
第 1 页共 6 页给出对于Ring 在冗余环应用中能达到性能的测试方法,作为Ring 性能验证和市场推广的依据。
测试方法对于Ring 的冗余功能,可以采用不同的测试方法来判定其性能,下面介绍两种比较精确的方法:1.1. 使用PC+软件的方法本测试方法适用于常规定性测试,测试方法简单,测试结果较准确,测试工具需求较少。
1.1.1. 测试工具:PC 计算机:2台Sniffer 软件: 2套网线:若干1.1.2. 测试组网可以将大于3台的待测设备连接成不同大小的环网,下面以5台设备为例进行说明:将5台设备的光口依次连接,形成环网。
并将第一台测试计算机PC-A 连接到1#设备的任意电口(测试中为电口2),另一台测试计算机PC-B 连接到5#设备任意电口(测试中为电口2)。
将1#设备设置为局端,将其余设备设置为远端。
第 2 页共 6 页PC-B测试原理在PC-A 上用Sniffer 软件以1ms 间隔发送60bytes 到PC-B 的单播报文(由于Sinffer 软件和PC 的延迟,实际大约为2ms 左右发送1个报文,详细计算方法见附件一),以5000个报文为一组,在PC-B 上使用Sniffer 软件接收此单播报文数量。
动作:在报文发送的过程中将环网连接断开,测试环由连接到断开的倒换时间。
以此方法测试断开不同端口的时间,并取平均值,从而获得冗余环从闭合到断开的倒换时间;在冗余环断开的时候发送数据报文,并在发送过程中将环闭合,测试冗余环从断开到闭合的倒换时间。
性能计算方法:(应收报文数量 - 实收报文数量)*2ms=环倒换时间即:倒换时间 = (应收报文数量 - 实收报文数量)*2ms= ( 5000 –实收报文数量) * 2 ms1.1.3. Sniffer 的配置方法在PC-A 上运行Sniffer 发送报文,在PC-B 上运行Sniffer 接收报文。
PC-A 的IP 地址为“192.168.1.45”,PC-B 的IP 地址为“192.168.1.119”,MAC 地址为“00-15-f2-da-2a-67”。
以太网测试方法(详细)以太网业务测试方法目录一、系统适应性测试 (8)、上电测试 (8)、各槽位适应性测试 (10)、混插测试 (11)、满框测试 (12)、时钟盘切换测试 (14)、交叉盘切换测试 (15)、SDH保护倒换测试 (17)、盘保护倒换测试 (19)二、网管测试 (22)、告警功能测试 (22)、性能统计测试 (23)、配置参数测试 (24)、状态上报测试 (26)、控制命令测试 (27)、交叉功能测试 (27)三、功能测试 (29)、最小帧长度 (29)、最大帧长度 (30)、异常包检测 (31)、特殊包传输特性 (32)、端口自适应功能 (34)、自动协商功能 (34)、以太网帧格式测试 (36)、单播帧测试 (37)3.9 组播帧测试 (39)、播送帧测试 (41)、静态MAC地址配置功能 (43)、MAC地址动态学习功能 (44)、MAC地址老化时间测试 (46)、MAC地址表容量测试 (47)、MAC地址学习速度测试 (49)、VLAN功能测试 (51)、用户平安隔离测试 (51)、VLAN Trunk功能 (52)、设备VLAN条目数量 (54)、VLAN支持的ID标识 (55)、VLAN优先级测试 (56)、PVID功能 (58)、VMAN功能 (59)、水平分割测试 (60)、GFP封装测试 (63)、GFP封装帧格式 (63)、GFP告警检测和产生 (64)、GFP误码监测和处理 (65)、LCAS功能测试 (65)、多径传输及最大时延差测试 (65)、多径保护 (67)、LCAS标准性测试 (68)、LCAS保护时间 (70)、时隙告警保护功能 (73)、流量控制〔仪表到设备〕 (74)、流量控制〔设备到仪表〕 (75)、流量控制〔拥塞形成流控〕 (76)、端口聚合 (77)、端口镜像功能 (80)、生成树测试 (81)、快速生成树测试 (83)、基于端口优先级测试 (86)、二层流功能 (88)、端口接收包类型配置 (89)、PING功能测试 (91)、端口环回检测测试 (92)、LPT功能 (94)四、指标性能测试 (97)、吞吐量 (97)、时延 (99)、过载丢包率 (99)、背靠背 (100)、GE光口指标 (101)、平均发送光功率 (101)、接收灵敏度 (102)、中心波长测试 (103)、光谱宽测试 (104)、消光比测试 (105)、上升时间测试 (106)、下降时间测试 (107)、数据相关抖动测试 (108)、发送眼图 (110)五、稳定性测试 (111)六、对通组网测试 (113)、常规组网测试 (113)、数据文件传送 (118)、多媒体应用 (118)七、环境测试 (119)、温循试验 (119)、上下温性能测试 (120)、电源拉偏试验 (121)、单盘功耗 (122)、单盘重量 (122)八、一致性测试 (122)版本记录一、系统适应性测试系统适应性测试主要针对单盘与能够使用的系统和各单盘是否进行良好的配合,单盘是否能适应各种不同的组网方式和环境变化。
标准文案以太网业务测试方法目录一、系统适应性测试 (4)1.1、上电测试 (4)1.2、各槽位适应性测试 (5)1.3、混插测试 (5)1.4、满框测试 (6)1.5、时钟盘切换测试 (6)1.6、交叉盘切换测试 (7)1.7、SDH保护倒换测试 (8)1.8、盘保护倒换测试 (9)二、网管测试 (10)2.1、告警功能测试 (10)2.2、性能统计测试 (10)2.3、配置参数测试 (11)2.4、状态上报测试 (11)2.5、控制命令测试 (12)2.6、交叉功能测试 (12)三、功能测试 (13)3.1、最小帧长度 (13)3.2、最大帧长度 (13)3.3、异常包检测 (14)3.4、特殊包传输特性 (14)3.5、端口自适应功能 (15)3.6、自动协商功能 (15)3.7、以太网帧格式测试 (16)3.8、单播帧测试 (17)3.9 组播帧测试 (18)3.10、广播帧测试 (18)3.11、静态MAC地址配置功能 (19)3.12、MAC地址动态学习功能 (20)3.13、MAC地址老化时间测试 (21)3.14、MAC地址表容量测试 (21)3.15、MAC地址学习速度测试 (22)3.16、VLAN功能测试 (23)3.16.1、用户安全隔离测试 (23)3.16.2、VLAN Trunk功能 (23)3.16.3、设备VLAN条目数量 (24)3.16.4、VLAN支持的ID标识 (25)3.16.5、VLAN优先级测试 (25)3.16.6、PVID功能 (26)3.16.7、VMAN功能 (27)3.17、水平分割测试 (27)3.18、GFP封装测试 (29)3.18.1、GFP封装帧格式 (29)3.18.2、GFP告警检测和产生 (29)3.18.3、GFP误码监测和处理 (30)3.19、LCAS功能测试 (30)3.19.1、多径传输及最大时延差测试 (30)3.19.2、多径保护 (31)3.19.3、LCAS标准性测试 (31)3.19.4、LCAS保护时间 (32)3.19.5、时隙告警保护功能 (33)3.20、流量控制(仪表到设备) (34)3.21、流量控制(设备到仪表) (34)3.22、流量控制(拥塞形成流控) (35)3.23、端口聚合 (35)3.24、端口镜像功能 (36)3.25、生成树测试 (37)3.26、快速生成树测试 (38)3.27、基于端口优先级测试 (39)3.28、二层流功能 (39)3.29、端口接收包类型配置 (40)3.30、PING功能测试 (41)3.31、端口环回检测测试 (41)3.32、LPT功能 (42)四、指标性能测试 (44)4.1、吞吐量 (44)4.2、时延 (44)4.3、过载丢包率 (45)4.4、背靠背 (45)4.5、GE光口指标 (45)4.5.1、平均发送光功率 (46)4.5.2、接收灵敏度 (46)4.5.3、中心波长测试 (47)4.5.4、光谱宽测试 (47)4.5.5、消光比测试 (48)4.5.6、上升时间测试 (49)4.5.7、下降时间测试 (49)4.5.8、数据相关抖动测试 (50)4.5.9、发送眼图 (51)五、稳定性测试 (51)六、对通组网测试 (52)6.1、常规组网测试 (52)6.2、数据文件传送 (54)6.3、多媒体应用 (54)七、环境测试 (55)7.1、温循试验 (55)7.2、高低温性能测试 (55)7.3、电源拉偏试验 (56)7.4、单盘功耗 (56)7.5、单盘重量 (56)八、一致性测试 (56)一、系统适应性测试系统适应性测试主要针对单盘与能够使用的系统和各单盘是否进行良好的配合,单盘是否能适应各种不同的组网方式和环境变化。
1.1、上电测试测试目的:测试单盘上电过程连接示意图:连接情况说明:如图连接被测设备和仪表。
要求各单盘满配置负荷工作。
测试方法:1.如图连接测试配置。
2.配置被测设备的业务经过SDH侧互通;3.设置仪表各端口发送正确的数据帧;4.配置PDH(2M)、SDH等业务,并使用相应仪表稳定观察;5.对以太网单盘和其他业务盘均进行软/硬复位、拔/插单盘、开关机架电源或开关单盘所在子框电源对单盘进行上电操作;6.观察以上操作时,各业务中断时间;7.待单盘上电稳定后,再用仪表稳定观察至少8分钟。
8.观察各盘ACT灯的闪亮频率、查看收发数据情况、查看单盘和网管告警及性能统计情况。
测试预期结果:各单盘在进行以上操作时,自身业务允许有中断、丢包、错包现象,但不能影响其它业务。
系统上电后,各业务必须正常传输。
01.插FE-F4会导致XCU盘切换02.E2X盘拔插上电试验,需要间隔5S以上时间;03.插GE-2A盘导致相邻盘位业务中断且不可恢复;04.拔插GFF1盘影响其他盘业务、且导致整框机盘黑网管;05.拔插GFC1盘导致对偶槽位的业务误码和丢包、且导致整框机盘黑网管;06.ESD1与E1盘在拔插、软硬复位过程中都相互影响;1.2、各槽位适应性测试测试目的:单盘对槽位的适应能力,对各种EMU盘、时钟盘和交叉盘的适应性;连接示意图:连接情况说明:设备和仪表连接方式同1.1测试方法:1.将单盘分别插在系统所支持的各个槽位2.按照1.1、1.2、1.3测试项各操作一次3.分别配合不同版本的时钟盘、高/低阶交叉盘、EMU盘进行试验。
测试预期结果:参见1.1、1.2、1.3测试项测试结果网管上各单盘能正确上报各告警、性能,单盘工作稳定,不会出现黑盘现象备注:1.在部分槽位,当主用时钟工作时GE-2A业务不通;2.GFF1配合R1E版本的EMU出现黑盘现象1.3、混插测试测试目的:测试在同一子框上插不同的业务盘,各种单盘能否正常工作,各单盘是否会相互影响连接示意图:连接情况说明:设备和仪表连接方式同1.1测试方法:1.连接测试配置。
2.根据不同系统将单盘所在子框配上各种不同单盘,主要测试单盘相邻槽位和对偶盘位。
3.配置以太网业务对通;4.配置系统上其他业务对通;5.采用相应仪表观察各种业务;6.对以太网盘和其他业务接口盘进行“下配置”、“读状态”、“获取性能”等操作;7.分别拔插以太网盘和其他业务接口盘;8.采用仪表稳定观察至少12小时。
测试预期结果:第5步:各单盘业务通信正常,无误码或者丢包现象;第6步:各业务之间不能相互影响;第7步:各业务之间不能相互影响;第8步:各业务稳定无误码或者丢包现象。
网管上各单盘能正确上报各告警、性能,单盘工作稳定,不会出现黑盘现象备注:1.GFF1、GFSW2配合R1E版本的EMU出现黑盘现象;2.GE-2A、GFF1拔插导致TUX和E1业务中断;3.ESD1与E1盘拔插相互影响;4.GFC1拔插影响对偶槽位业务误码、丢包;1.4、满框测试测试目的:按最大系统配置插满待测单盘,测试各单盘以及系统的工作情况。
连接示意图:连接情况说明:如图连接被测设备和仪表测试方法:1.如图连接测试配置。
2.将以太网盘配置在NE1所有可用盘位,在NE2的其余槽位采用其他业务盘填充;3.配置NE1、NE2各种业务对接,保证各单盘满负荷工作。
4.用仪表发送随机字节的数据包,总流量为设置带宽的95%,稳定观察24小时5.其他业务也采用相应仪表同时进行稳定观察。
测试预期结果:各业务都没有误码或者丢包现象。
网管上各单盘能正确上报各告警、性能,单盘工作稳定,不会出现黑盘现象备注:1.在部分槽位,当主用时钟工作时GE-2A业务不通;2.GFF1、GFSW2配合R1E版本的EMU出现黑盘现象,在某些槽位特别严重;1.5、时钟盘切换测试测试目的:测试在时钟盘失效后,单盘的处理情况。
时钟切换时,要求单盘能够自动选择可用时钟盘。
在时钟完全失效再恢复后,单盘可以自动恢复。
连接示意图:连接情况说明:单盘和仪表的连接方式同1.1。
测试方法:1.如图连接测试配置。
2.设备和仪表的配置方法同1.1。
需要保证单盘工作在满负荷情况下3.拔插主用、备用时钟盘切换时钟4.用仪表发送随机字节的数据包,稳定观察8分钟5.使用网管对时钟进行软切换6.用仪表发送随机字节的数据包,稳定观察8分钟7.时钟盘从无到有。
拔出主用和备用时钟盘,先插回主用时钟盘或者先插回备用时钟盘。
8.用仪表发送随机字节的数据包,稳定观察8分钟测试预期结果;单盘应该可以适应时钟源有跳变的情况,且在时钟源恢复后能够正常工作。
备注:1.在部分槽位,当主用时钟工作时GE-2A业务不通;2.GFF1配置最大帧长度大于1518字节后,切时钟导致业务中断;3.开启LCAS功能后,切时钟导致业务中断;4.GFF1、GFC1、ESD1切时钟时单盘出现复位,业务瞬断时间超出1分钟,太长;5.当两块XCU盘都拔掉再上电后,ESD1无告警,但是业务不通,单盘需要重新复位;1.6、交叉盘切换测试测试目的:测试在交叉盘失效后,单盘的处理情况。
交叉盘切换时,要求单盘能够自动选择可用交叉盘。
在交叉盘完全失效再恢复后,单盘可以自动恢复;连接示意图:连接情况说明:设备和仪表的连接方式同1.1。
测试方法:1.如图连接测试配置。
2.设备和仪表的配置方法同1.1。
需要保证单盘工作在满负荷情况下3.拔/插主用、备用低阶/高阶交叉盘进行切换,4.稳定后,用仪表发送随机字节的数据包,稳定观察8分钟5.使用网管对交叉盘进行软切换。
6.稳定后,用仪表发送随机字节的数据包,稳定观察8分钟。
7.交叉盘从无到有,拔出主用和备用交叉盘,先插回主用交叉盘或者先插回备用交叉盘8.稳定后,用仪表发送随机字节的数据包,稳定观察8分钟。
测试预期结果:单盘应该可以适应交叉盘切换情况,且在交叉盘恢复后能够正常工作。
备注:1.7、SDH保护倒换测试测试目的:验证单盘是否能在低阶通道保护、高阶通道保护、两纤复用段保护、盘保护等情况下正常工作。
连接示意图:连接情况说明:设备和仪表的连接方法同1.1测试方法:1.如图连接测试配置。
2.配置各被测设备业务对接。
3.配置NE1与NE2为通道保护环或复用段环,等待恢复时间设定为2分钟。
4.仪表发送数据配置同1.1。
稳定观察8分钟无丢包后,开始以下倒换功能测试。
5.通过拔纤、拔盘切断业务的主用通道,或者使用控制命令使业务倒向备用通道。
6.稳定后停止发包,用“倒换时间=丢包数÷发包速率”计算保护倒换时间。
7.然后使用仪表发送随机字节的数据包,稳定观察8分钟。
8.恢复业务的主用通道,等待业务自动恢复,或在网管上使用控制命令让业务强制恢复主用通道。
9.稳定后停止发包,用“倒换时间=丢包数÷发包速率”计算保护倒换时间。
10.然后使用仪表发送随机字节的数据包,稳定观察8分钟。
