水泥标准稠度,凝结时间测定仪自校规程

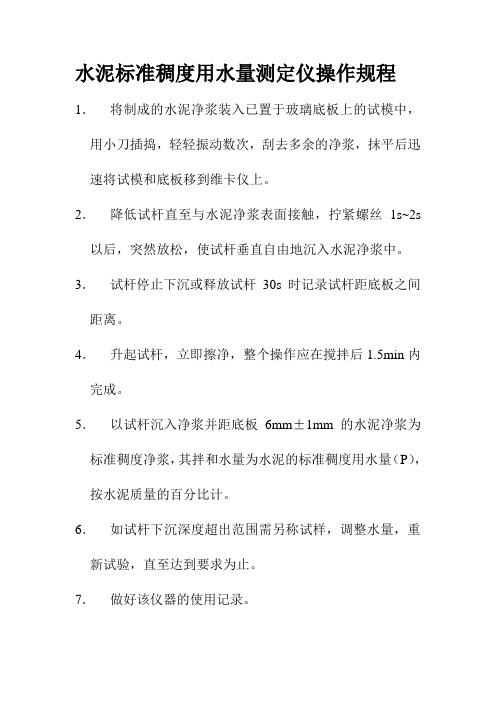

水泥标准稠度用水量测定仪操作规程1．将制成的水泥净浆装入已置于玻璃底板上的试模中，用小刀插捣，轻轻振动数次，刮去多余的净浆，抹平后迅速将试模和底板移到维卡仪上。

2．降低试杆直至与水泥净浆表面接触，拧紧螺丝1s~2s 以后，突然放松，使试杆垂直自由地沉入水泥净浆中。

3．试杆停止下沉或释放试杆30s时记录试杆距底板之间距离。

4．升起试杆，立即擦净，整个操作应在搅拌后1.5min内完成。

5．以试杆沉入净浆并距底板6mm±1mm的水泥净浆为标准稠度净浆，其拌和水量为水泥的标准稠度用水量（P），按水泥质量的百分比计。

6．如试杆下沉深度超出范围需另称试样，调整水量，重新试验，直至达到要求为止。

7．做好该仪器的使用记录。

SDY—1型光电液型限测定仪操作规程1．调节底脚螺母，使工作面水平。

2．接通电源，放上测试土样，再使电磁头吸住圆锥仪，每次测试锥尖上应涂凡士林，应注意锥尖不能碰撞硬物。

使微分尺垂直于光轴。

3．调节投影物镜，使微分尺影象清晰，再调零线调节旋钮，使屏幕上的零线与微分尺零线的影象重合。

4．转动平台升降螺母，当锥尖刚与土面接触，记时指示灯亮。

如在自动测量状态下，圆锥仪自由落下，延时5秒，读数指示灯亮，且机内蜂鸣器响，提示操作者读取数据。

如处于手动测量状态，则需按手动测量钮，圆锥仪才自由落下，延时5秒，读取数据。

5．读数后，要按复位按钮，以便进行下一次测量。

6．仪器使用后放入箱内，置于阴凉、干燥无腐蚀的地方。

7．并做好该仪器的使用记录。

凝结时间测定仪操作规程1．以标准稠度用水量按水泥净浆的拌制内容制成标准稠度净浆，将净浆一次性装满试模，振动数次刮平，立即放入湿气养护箱中。

2．记录水泥全部加入水中的时间作为凝结时间的起始时间。

3．初凝时间的测定：试针在湿气养护箱中加水后30min时进行第一次测定。

降低试针与水泥净浆表面接触。

拧紧螺丝1s—2s后，突然放松，试针垂直自由地沉入水泥净浆，当试针沉至距底板4mm±1mm时，为水泥达到初凝状态，由水泥全部加入水中至初凝状态的时间为水泥的初凝时间，用“min”表示。

xxxxxxxxxx仪器自校规程编制：审核：审批：(2011 )目录1. 水泥负压筛析仪校验方法 (4)2. 维卡仪校验方法 (7)3. 水泥沸煮箱校验方法 (10)4. 水泥胶砂试模校验方法 (13)5. 雷氏膨胀测定仪校验方法 (16)6. 雷氏夹校验方法 (19)7. 水泥抗压夹具校验方法 (22)8. 恒温恒湿养护箱校验方法 (25)9. 振筛机检验方法 (27)10 .容量筒校验方法 (29)11 .砂、石标准筛校验方法 (32)12 .电热干燥箱检验方法 (37)13 .压碎指标值测定仪校验方法 (39)14 .碎石或卵石针状规准仪校验方法 (42)15 .碎石或卵石片状规准仪校验方法 (45)16 .混凝土抗渗仪校验方法 (48)17.混凝土震动台检验方法 (51)18 .混凝土坍落度筒校验方法 (53)19 .混凝土标准养护室检验方法 (56)20 .试验室用混凝土搅拌机检验方法 (59)21 . 混凝土及砂浆试模校验/检验方法..................................... .... .6222 .跳桌校验方法 (69)23 .测长仪校验方法 (72)24 .比重瓶校验方法 ....................................10325 .玻璃仪器校验方法 ..................................108水泥负压筛析仪校验方法本方法是用于新购和使用中的以及检修后的水泥负压筛析仪的校验一、技术要求1.1数显时间控制误差2min ± 5s1.2筛析仪性能，要求密封良好，负压可调范围为4000Pa〜6000Pa。

1.3水泥细度筛，筛网不得有堵塞、破洞现象，其校正系数应在0.80〜1.20 范围内。

二、校验项目及校验条件2.1校验项目2.1.1数显时间控制器误差。

2.1.2筛析仪性能。

2.1.3水泥细度筛。

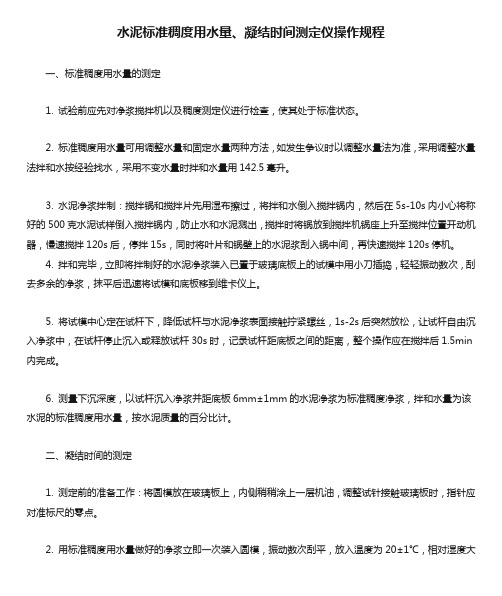

水泥标准稠度用水量、凝结时间测定仪操作规程一、标准稠度用水量的测定1. 试验前应先对净浆搅拌机以及稠度测定仪进行检查，使其处于标准状态。

2. 标准稠度用水量可用调整水量和固定水量两种方法，如发生争议时以调整水量法为准，采用调整水量法拌和水按经验找水，采用不变水量时拌和水量用142.5毫升。

3. 水泥净浆拌制：搅拌锅和搅拌片先用湿布擦过，将拌和水倒入搅拌锅内，然后在5s-10s内小心将称好的500克水泥试样倒入搅拌锅内，防止水和水泥溅出，搅拌时将锅放到搅拌机锅座上升至搅拌位置开动机器，慢速搅拌120s后，停拌15s，同时将叶片和锅壁上的水泥浆刮入锅中间，再快速搅拌120s停机。

4. 拌和完毕，立即将拌制好的水泥净浆装入已置于玻璃底板上的试模中用小刀插捣，轻轻振动数次，刮去多余的净浆，抹平后迅速将试模和底板移到维卡仪上。

5. 将试模中心定在试杆下，降低试杆与水泥净浆表面接触拧紧螺丝，1s-2s后突然放松，让试杆自由沉入净浆中，在试杆停止沉入或释放试杆30s时，记录试杆距底板之间的距离，整个操作应在搅拌后1.5min 内完成。

6. 测量下沉深度，以试杆沉入净浆并距底板6mm±1mm的水泥净浆为标准稠度净浆，拌和水量为该水泥的标准稠度用水量，按水泥质量的百分比计。

二、凝结时间的测定1. 测定前的准备工作：将圆模放在玻璃板上，内侧稍稍涂上一层机油，调整试针接触玻璃板时，指针应对准标尺的零点。

2. 用标准稠度用水量做好的净浆立即一次装入圆模，振动数次刮平，放入温度为20±1℃，相对湿度大于90%的养护箱内。

3. 初凝时间测定：测定时从湿气养护箱中取出试模放到试针下，使试针与净浆接触，拧紧螺丝1s-2s后突然放松，试针垂直自由地沉入水泥净浆中，观察试针停止下沉或释放试针30s时指针的读数，但要注意在最初测定时，应轻轻扶持金属棒，使其徐徐下降，以防止试针撞弯，但结果以自由下落为准，每次测定要更换位置，不得让试针落入原孔内，至少要距试模内壁10mm，每次测完后立即放入养护箱内，整个测定过程要防止圆模振动，临近初凝时，每隔5min测定一次，到达初凝时立即重复测一次，两次结论相同时才能确定为初凝状态，当试针距底板4mm±1mm时，为水泥达到初凝状态，由水泥全部加入水中至初凝状态的时间为水泥的初凝时间。

ZJ03-1 仪器设备自校规范版号：第1版编写：审核：批准：生效日期：年月日控制状态：引言1、编制仪器设备自校规范的目的对于无计量检定规程、标准、相关技术资料或无法溯源到国家计量基准，而对检测结果的准确性或有效性有影响的仪器设备、标准物质进行控制，通过仪器设备的自校、试验场地间比对或能力比对试验来对数据的相关提供证据，或通过仪器设备本身的自校程序进行自校以及按照厂方提供的条件进行校验，以保证量值的可溯源性。

2、适用范围本自校规范适用于对检测结果有影响而无计量检定规程、标准、相关技术资料或无法溯源到国家计量基准的仪器设备和标准物质以及环境监控等设备。

3、说明对仪器设备进行自检所使用的检测仪器设备都应经过计量检定部门检定合格后方可使用,尺寸的测量和质量的称量进行两次检测取其平均值进行判定。

4、编制依据《中华人民共和国计量法》《国家标准规范编写导则》《检测方法标准》仪器设备自校规范的修订和改版(1) 仪器设备自校规范的修订原则：（a）仪器设备自校规范中某些规定已不适应工作需要或在实际执行中有不完善之处；(b)上级行政主管部门或实验室评审管理机构要求有了重大变动与现行仪器设备自校有较大矛盾时；（c）制定在仪器设备自校规范依据的技术规范、标准有变动时。

(2) 仪器设备自校规范改版原则：管理评审后仪器设备自校规范的局部修订涉及相当多页须颁布新的版本。

(2）、仪器设备自校规范的管理按《程序文件》进行。

修订页目录ZJ03-001环刀校验规程………………………………………ZJ03-002压碎指标测定仪校验规程…………………………………………ZJ03-003水泥稠度与凝结时间测定仪校验规程………………………………ZJ03-004水泥抗压夹具校验规程……………………………………ZJ03-005雷氏夹校验规程………………………………………ZJ03-006水泥试模校验规程…………………………………………ZJ03-007混凝土坍落度筒及捣捧校验规程……………………………………ZJ03-008混凝土及砂浆试模验校验规程……………………………………ZJ03-009密度筒校验规程……………………………………………ZJ03-010灌砂法容重测定仪校验规程…………………………………ZJ03-011水泥负压筛析仪自检校验规程……………………………………ZJ03-012砂浆稠度仪自检校验规程………………………………ZJ03-013砂浆分层度仪自检校验规程…………………………………ZJ03-014细集料棱角性试验机校验规程……………………………………ZJ03-015细集料砂当量测定仪校验规程……………………………………ZJ03-016无侧限试模校验规程…………………………ZJ03-017马歇尔电动击实仪自校规程………………………ZJ03-018多功能电动击实仪自校规程………………………………ZJ03-019全自动比表面积测定仪校验规程……………………………ZJ03-020洛杉矶磨耗机校验方法……………………………ZJ03-021混凝土搅拌机校验方法……………………………ZJ03-022弯沉仪检定规程……………………………………ZJ03-023摆式摩擦系数测定仪检定规程……………………………ZJ03-024渗水试验仪校验规程……………………………ZJ03-025构造深度测定仪校验方法……………………………ZJ03-026标准筛(砂、石、土工）自校规程……………………………ZJ03-027功能性设备自校规程规程………………………………027.1震击式标准振摆仪校验规程…………………………………………027.2钻孔取芯机自校规程……………………………………………………027.3路面平整度仪自校规程…………………………………………………027.4反复弯曲试验机自校规程………………………………………………027.5自动加压混凝土渗透仪自校规程………………………………………027.6沥青混合料抽提仪自校规程………………………………………027.7乳化沥青存储稳定性试验器校验规程………………………………027.8电磁加热搅拌器自校规程………………………………027.9双眼电炉自校规程…………………………………………………027.10饱和面干试模自校规程……………………………………………027.11冻融劈裂夹具自校规程……………………………………………027.12抗折试验夹具自校规程……………………………………………027.13路面材料强度试验仪校验主机自校规程…………………………027.14贯入式砂浆强度检测仪自校规程………………………………027.15激光测距仪自校规程……………………………………………027.16液压脱模器校验自校规程…………………………………………027.17沥青混合料理论最大相对密度仪……………………………027.18连续式标点机………………………………………027.19钻孔取芯机………………………………027.20乳化沥青电荷试验仪………………………………027.21电子万用炉………………………………027.22裂缝测宽仪………………………………027.23比长仪………………………………027.24混凝土抗折弹性模量测定仪………………………………027.25混凝土抗折夹具………………………………027.26混凝土氯离子电通量测定仪………………………………027.27冻融劈裂夹具………………………………027.28电磁搅拌器………………………………027.29饱和面干试模………………………………027.30贯入式砂浆强度检测仪………………………………027.31雷氏沸煮箱………………………………ZJ03-001环刀校验方法本方法适用于直径为58mm、62mm、64mm、70mm、79.8mm五种规格环刀的校验。

检测仪器设备自校规程汇编(根据相应的国家标准编制)编号：B-35版本：第一版编制：审核：批准：受控状态：分发号：发布日期：2015年1月30日实施日期2015年2月2日目录一、40mm×40mm水泥抗压夹具校验方法 0二、水泥维卡仪校验方法 (3)三、雷氏夹检验方法 (6)四、混凝土坍落度仪校验方法 (9)五、建筑用砂、石容量筒校验方法 (12)六、针、片状规准仪校验方法 (15)七、水泥试模校验方法 (18)八、混凝土试模校验方法 (21)九、配料系统电子秤荷载校验规程 (24)十、混凝土抗渗试模校验方法 (28)十一、气压式含气量测定仪校验方法 (30)十二、电热鼓风干燥箱校验方法 (34)十三、标准养护室校验方法 (39)十四、水泥标准筛校验方法 (41)十五、水泥安定性检验用雷氏夹校验方法 (44)十六、水泥净浆搅拌机校验方法 (46)十七、行星式水泥胶砂搅拌机校验方法 (49)十八、水泥胶砂流动度测定仪校验方法 (52)十九、混凝土回弹仪的校验方法 (54)二十、水泥砼粗集料压碎值检验方法 (57)二十一、混凝土贯入阻力仪（含测针）校验方法 (60)二十二、常用玻璃器皿自校规程 (64)二十三、砂、石标准筛校验方法 (72)二十四、混凝土标准养护室校验方法 (77)一、40mm×40mm水泥抗压夹具校验方法1 范畴1.1 本方法适用于新制的和使用中的水泥抗压夹具校验。

1.2 水泥抗压夹具系用于按《水泥胶砂强度检验方法（ISO）》GB/T17671-1999标准测定水泥抗压强度的专用设备，其制造质量应符合《40mm×40mm水泥抗压夹具》JC/T683-2005的规定。

2 要求2.1 抗压夹具应具有坚固的铭牌，其内容包括：仪器名称、型号规格、制造厂名、出厂编号与日期。

2.2 水泥抗压夹具上压板应活动自由，在夹具内不放试块时，压力机若加压到工作位置，不应有负荷显示。

水泥稠度、凝结时间测定仪自校方法
1总则
水泥稠度、凝结时间测定仪（标准维卡仪）系用于水泥稠度和初凝结、终凝时间测定的专用工具。

2适用范围
本方法适用于新购或使用中的水泥稠度、凝结时间测定仪的校验。

3技术参数
3．1 标准稠度测定用试杆的有效长度为50mm ±1mm，直径为10mm±0.05mm；
3．2 凝结时间测定用试针的有效长度为50mm
1
±1mm、终凝时间测定用试针为30mm±1mm，直径为1.13mm的圆柱体；
3．3 滑动部分的总质量为300g±1g；
3．4 水泥净浆试模的高为40mm±0.2mm、顶内径为65mm±0.5mm、底内径为75mm±
0.5mm；
4检验用标准器具
4．1 游标卡尺：量程度125mm，分度值0.02mm。

4．2 电子天平：量程 3kg，分度值 0.1g。

5校验方法
5．1 标准稠度测定用试杆：用游标卡尺分别测量试杆的有效长度和直径；
5．2 凝结时间试针：用游标卡尺分别测量试针的有效长度和直径；
5．3 水泥净浆试模：用游标卡尺分别测量试模的高度、顶内径和底内径。

2
5．4 拆卸试杆（针）、指针和滑动杆，用电子天平称其滑动部分的总质量。

6校验结果评定
新购置与使用中的水泥稠度、凝结时间测定仪，其有关校验结果需符合 3.1、3.2、3.3和3.4条规定的技术要求。

7附录
校验记录表。

3
水泥稠度、凝结时间测定仪校验记录表仪器编号：校验编号：
校验人：复核人：技术负责人：
校验日期：年月日。

第一部分水泥类一、水泥净浆搅拌机自校方法1 范围1.1本方法适用于新购、使用中的以及检修后的水泥净浆搅拌机的校验。

1.2水泥净浆搅拌机系用于按《水泥标准稠度用水量、凝结时间、安定性校验方法》GB/T1346-2001标准规定水泥和水混合后搅拌成均匀的试验用净浆、供测定水泥标准稠度、凝结时间及制作安定性试件的专用设备，它的制造应符合《水泥净浆搅拌机》JC/T729-2005的标准要求。

2 技术要求2.1应有铭牌,其中包括名称、制造厂名、型号及出厂编号与合格证。

2.2净浆搅拌机的工作程序：低速搅拌(120±3)s，停15s，高速搅拌(120±3)s。

2.3搅拌机运转时声音正常，锅和叶片不得有明显的晃动现象。

2.4搅拌叶片与搅拌锅之间工作间隙：（2±１）mm。

3 自校项目3.1检查外观。

3.2自动控制程序。

3.3叶片与搅拌锅的工作间隙。

4 环境条件及自校用标准器具4.1环境条件温度20±10℃，环境相对湿度不大于85%，自校现场周围应清洁，无影响工作的振动和腐蚀性气体存在。

4.2自校用标准器具4.2.1秒表：分度值0.1s。

4.2.2塞尺：1.0mm—2.5mm。

5．自校方法5.1开动搅拌机听声音是否正常，看锅和叶片运转是否平稳，目测铭牌是否完整。

5.2自动控制程序：用秒表测量各阶段所需时间，重复两遍。

5.3叶片与搅拌锅的工作间隙测量：人工转动叶片，用塞尺检测间隙，检测点至少为不重复的6点。

6 自校结果处理6.1被自校的搅拌机各项指标均应达到本方法的技术要求，如达不到技术要求，应及时调整或更换。

6.2自校周期为12个月。

二、雷氏膨胀测定仪自校方法1 范围1.1本方法适用于新购、使用中的以及检修后的雷氏膨胀测定仪的校验。

1.2雷氏膨胀测定仪系用于按《水泥标准稠度用水量、凝结时间、安定性校验方法》GB/T1346-2001校验水泥安定性测试膨胀值的专用仪器。

2 技术要求2.1模子座半径20±2mm。

水泥标准稠度、凝结时间测定仪自校规程1、自校依据应符合GB/T1346—2001（水泥标准稠度、凝结时间、安定性检验方法）和JC/T727 -2005《水泥净浆标准稠度与凝结时间测定仪》的要求。

2、技术要求（1）仪器应有铭牌与合格证。

（2）滑动杆表面光滑平整，能黑自重自山下落，不得有紧涩和旷动。

（3）标尺读数和刻度范圉0〜70 mm,标尺刻度清晰，位置固定并挺直。

（4）测试杆与试针的垂直度。

在测试杆、试针与底座平面接触情况下，测试杆、试针的偏离。

新购置的均＜1. 0 mm；使用中的试杆V2. 0 mm,试针＜1.5 mm.（5）滑动杆直径:新购置的,（11.93〜11.98）；使用中的,（11.93-11.98） mm。

测试杆有效长度（50±1） mm,由直径（10±0・05） mm的圆柱型耐腐蚀金属制成。

测试针由钢制成，其有效长度：初凝针（50±1） mm,终凝针：（30±1）mm,为直径（1. 13±0. 03） mm的圆柱体，试针的针头为垂直轴心的平面。

（6）滑动杆与测试杆，滑动杆与针的滑动总重量均为（30±1） go（7）圆模：上口内径（65±0・5）mm,下口内径（75±0・5）mm,高（40±0・2）miDo 3、自校设备（1）架盘天平：最大称量500g,分度值0. Igo（2）游标卡尺：分度值为0. 02 mm・4、检验方法（1）外观检查：通过目测检查是否符合技术要求（1）〜（3）条的要求。

（2）测试杆：试针校验的偏离度在底座平面上铺一张与底面平面大小相同的纸，在纸的中心画上直径为 10 mm的圆，亍松固定螺丝，将测试杆放下立于底座上，用两角规测量试杆与圆弧之间的最大距离，如此测定三次，取平均值为偏离度。

在滑动杆下端装上试针并固定牢靠，在针头断面上涂上一点颜料，同样将杆放下，试针头与纸接组触，然后用手转动杆，针头即在纸上画岀一个圆圈，画岀的圆圈直径扣除试针直径后除以2即为试针偏离度。

水泥标准稠度用水量、凝结时间、安定性检验方法GB/T1346-2001 eqvISO9597:19891、试验条件实验室温度为20℃±2℃，相对湿度应不低于50％；水泥试样、拌和水、仪器和用具的温度应与实验室一致。

湿气养护箱的温度为20℃±1℃，相对湿度应不低于90％。

2、标准稠度用水量的测定（标准法，试杆法）水泥净浆的拌制3、标准稠度用水量的测定（待用法，试锥法）4、凝结时间的测定（一）试件的制备：将净浆一次性装满试模，振动数次刮平，放入湿气养护箱。

记录水泥全部加入水中的时间为凝结时间的起始时间。

初凝时间的测定：30min后进行第一次测定，当初凝针至距底板4mm±1mm 时，为初凝状态；由起始时间到初凝状态的时间为初凝时间，用“min”表示。

4、凝结时间的测定（二）终凝时间的测定：在完成初凝时间测定后，立即将试模连同浆体以平移的方式从玻璃板取下，翻转180·直径大端向上，小端向下放在玻璃板上，再放入湿气养护箱中继续养护。

当试针沉入试体0.5mm时，即环形附件开始不能在试体上留下痕迹时，为水泥达到终凝状态，由水泥全部加入水中至终凝状态的时间为水泥的终凝时间，用“min”表示。

4、凝结时间的测定（三）测定时，在最初测定时，应轻扶扭亏为持金属柱，使其徐徐下降，以防试针撞弯。

当临近初凝时，每隔5分钟测定一次；临近终凝时，每隔15分钟测定一次。

到达初凝或终凝时，应立即重测一次。

当两次结论相同时，才能认定已达初凝或终凝。

每次测定不能让试针落入原针孔。

5、安定性的测定（标准法，雷氏法）雷氏夹的成型：将准备好的雷氏式放在已稍擦油的玻璃板上，并立即将经济一次桩冒雷氏夹，装时一手轻扶雷氏夹，另一只手用宽约10mm的小弟插捣数次，然后抹平，盖上涂油的玻璃杯，移至湿气养护箱养护24±2h。

5.1.1脱去玻璃板，测量并记录每个试件两指针尖端间距（A），精确至0.5mm.。

水泥净浆标准稠度与凝结时间测定仪自校规范修订修订修订内容摘要页次版次修订审核批准日期单号2011/03/30 / 系统文件新制定4A/0 / / / 批准：审核：编制：水泥净浆标准稠度与凝结时间测定仪自校规范一、概述净浆标准稠度与凝结时间测定仪是按ＪＣ／Ｔ７２２－１９９６《水泥物理检验仪器净浆标准稠度与凝结时间测定仪》制造，用于按ＧＢ／Ｔ１３４６－１９８９《水泥标准稠度用水量、凝结时间、安定性检验方法》规定，根据水泥浆体的触变性测定水泥标准稠度用水量和凝结时间的专用设备。

为确保其检测结果准确真实，特制定本自校规范。

二、技术要求2.１产品应带有铭牌（铭牌内容包括名称、型号、出厂日期、出厂编号、制造厂家等）、合格证和说明书。

2.2 整机的油漆面应平整 . 光亮、均匀和色调一致。

2.3 试杆直径Φ12-0.02 mm能靠自重自动下落，不得有紧涩和晃动现象。

使用中的试杆直径Φ 12+0.02 m m。

-0.07 -0.102.4 标尺的刻度范围：Ｓ尺为0-70mm,最小刻度为 1mm，标准稠度用水量P 为 21%--33.5%最小刻度为 0.25%。

Ｓ与Ｐ标尺的读数应符合 P=33.4－0.185S 的关系。

标尺刻度清晰，位置固定并平直。

2.5 试杆、试针、试锥的垂直度：在试杆、试针、试锥与底座平面接触情况下，试杆、试针、试锥的偏离：新购置的均<1.0mm。

使用中的试杆 <2.0mm，试针、试锥 <1.5mm。

2.6 试针的直径Φ1.1mm±0.04mm，试针长 50mm，由硬钢丝制成。

试针的针头呈平头。

其平头平面垂直轴心、当使用后平头截面不成完整的圆切面或弯曲时应予以更换。

2.7 试杆与试锥、试杆与试针的总质量（包括固定螺丝、标尺指针等滑动部分）分别为300g±2g。

2.8 试锥由黄铜制造。

锥角：新购置的43°36ˊ，使用中 43°36ˊ±2°。
