减压阀说明书

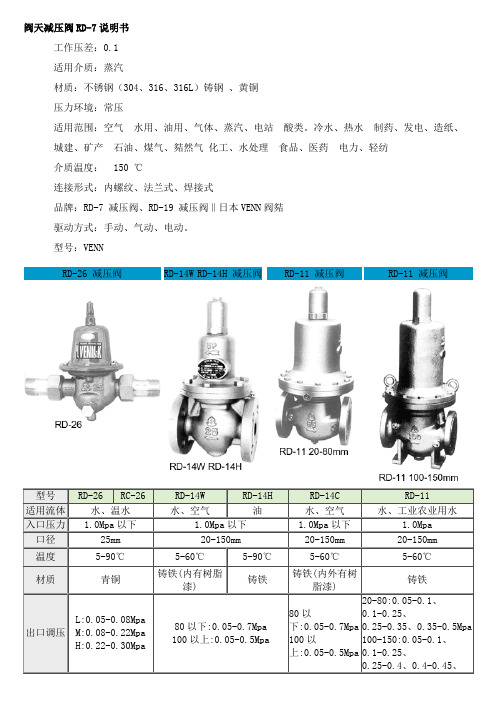

阀天减压阀RD-7说明书工作压差：0.1适用介质：蒸汽材质：不锈钢（304、316、316L）铸钢、黄铜压力环境：常压适用范围：空气水用、油用、气体、蒸汽、电站酸类。

冷水、热水制药、发电、造纸、城建、矿产石油、煤气、夡然气化工、水处理食品、医药电力、轻纺介质温度：150 ℃连接形式：内螺纹、法兰式、焊接式品牌：RD-7 减压阀、RD-19 减压阀‖日本VENN阀夡驱动方式：手动、气动、电动。

型号：VENNRD-26 减压阀RD-14W RD-14H 减压阀RD-11 减压阀RD-11 减压阀型号RD-26 RC-26 RD-14W RD-14H RD-14C RD-11适用流体水、温水水、空气油水、空气水、工业农业用水入口压力 1.0Mpa以下 1.0Mpa以下 1.0Mpa以下 1.0Mpa 口径25mm 20-150mm 20-150mm 20-150mm 温度5-90℃5-60℃5-90℃5-60℃5-60℃材质青铜铸铁(内有树脂漆)铸铁铸铁(内外有树脂漆)铸铁出口调压L:0.05-0.08MpaM:0.08-0.22MpaH:0.22-0.30Mpa80以下:0.05-0.7Mpa100以上:0.05-0.5Mpa80以下:0.05-0.7Mpa100以上:0.05-0.5Mpa20-80:0.05-0.1、0.1-0.25、0.25-0.35、0.35-0.5Mpa100-150:0.05-0.1、0.1-0.25、0.25-0.4、0.4-0.45、0.45-0.5MpaWVR-02 减压阀WVMR-02 减压阀RD-16 减压阀RD-17 RD-17A减压阀◆样式型号WVR-02 WVMR-02 WVR-02T RD-16 RD-17 RD-17A 适用流体水、温水水、温水消火用水水、液体水、液体入口压力1.0Mpa以下1.6Mpa以下0.75Mpa以下 1.0、1.6Mpa以下 2.7Mpa以下3.0Mpa以下2.7Mpa以下口径40-400mm 40-200mm80-200mm250-400mm40-150mm 20-50mm 20-150mm温度5-60℃5-60℃5-60℃5-80℃5-80℃材质铸铁(球墨铸铁) 铸铁(球墨铸铁) 铸铁(球墨铸铁) 铸钢铸钢出口调压0.3-0.95Mpa口径250以上:0.3-0.7Mpa0.3-1.0Mpa0.05-0.35Mpa0.3-0.7Mpa1.0Mpa:0.3-0.95Mpa1.6Mpa:0.3-1.0Mpa0.05-0.35Mpa0.3-0.7Mpa0.7-1.05Mpa1.0-1.4Mpa0.2-0.35Mpa0.3-0.7MpaRD-5R 减压阀RD-7 减压阀RD-19 减压阀◆样式型号RD-5R RD-7 RD-19 适用流体油、液体燃料油纯水入口压力 1.0Mpa以下 1.0Mpa以下 1.0Mpa以下口径20-150mm 10-15mm 15-25mm 温度5-80℃5-120℃5-60℃接口10K 法兰螺纹螺纹材质铸铁铸钢铸铁不锈钢出口调压口径50以下:0.08Mpa以内口径65以上:0.1Mpa以内0.01-0.08、0.08-0.2 、0.2-0.3Mpa0.02-0.1、0.1-0.2、0.2-0.3MpaRD-19F 减压阀RD-20 减压阀RD-20F 减压阀◆样式型号RD-19F RD-20 RD-20F 适用流体纯水水、液体、空气、气体入口压力 1.0Mpa以下 2.0Mpa以下口径15-25mm 15-25mm温度5-60℃5-60℃接口10k 法兰螺纹10k 20k 法兰材质不锈钢不锈钢出口调压0.02-0.1、0.1-0.2、0.2-0.3Mpa 0.02-0.12Mpa 0.1-0.3Mpa 0.25-0.5Mpa安装注意事项：。

先导活塞式减压阀说明书
1.安装
1.1选择安装位置：选择一个离液体或气体供应源较近的位置，确保减压阀可以方便地连接到管道系统。

1.2连接管道：使用合适的管道和接头将减压阀连接到系统中。

1.3注意方向：确保减压阀的箭头指示流动方向，正确安装以确保正常工作。

2.调节压力
2.1了解工作压力：在安装前，了解你系统所需的工作压力范围。

2.2调节旋钮：根据需要，使用减压阀上的旋钮进行调节，以将系统压力维持在所需范围内。

2.3小心操作：调节压力时，小心进行，以避免过度调节或损坏减压阀。

3.定期检查和维护
3.1检查泄漏：定期检查减压阀及其周围是否有泄漏。

3.2清理阀体：确保减压阀的阀体清洁，防止灰尘或杂物影响正常运作。

3.3定期维护：根据制造商的建议，定期进行维护，如更换密封件、润滑部件等。

4.安全使用
4.1符合规范：确保减压阀符合相关的安全和规范要求。

4.2不要超负荷使用：避免超过减压阀的额定工作压力范围。

4.3避免物理损害：避免碰撞、挤压或其他物理损害。

¥安装使用前请仔细阅读并妥善保存本说明书。

¥所有本说明书所列操作只能由经过合格培训的人员进行。

¥错误的安装、调试、改动、操作或维护可能会带来人身安全及财产损失。

¥安装还应该遵照其他相应的有关法规。

¥未按照本说明书实施的不当操作而导致产品的损坏及其他直接或间接的损失，与本公司无关。

ŸSGV 系列调压阀适用于调节燃烧系统的燃气压力。

工作介质包括天然气、城市煤气和空气等非腐蚀性气体。

Ÿ使用温度：-10~60℃。

注意：严格禁止采取先安装本产品再进行管道焊接的安装方式，避免焊接时的高温、焊渣和电弧等损坏阀门。

Ÿ阀体上箭头指示气流方向，必须按照阀体上面标识的流向方向安装。

Ÿ安装应避免产生机械应力。

Ÿ可安装在水平或垂直管路上，安装时弹簧腔垂直向上或水平位置，不得低于水平线Ÿ阀体与附近固定构筑物的最小距离应不小于50mm。

Ÿ安装时需防止密封材料及其他杂物进到本产品或管道内。

Ÿ不要露天存放或者安装。

Ÿ强烈建议在上游管道安装过滤器Ÿ安装本产品于管道上时请使用合适的工具，切勿通过扳动产品本身来安装。

注意：最大入口压力为1bar和4bar的减压阀都必须正确安装反馈管，否则阀门无法正常工作。

Ÿ反馈管接口为Rp3/8''，接头适配Φ12ⅹ1铜管。

Ÿ反馈管取压点必须在距离阀门出口（或阀门出口变径后）5倍管径的直管段处。

用盲板封闭阀门前端和后端管路；‚通入低压测试气体，用肥皂水喷刷管路与阀门入口连接处（及反馈管连接处），如连接处有气泡冒出，则连接处有泄露；ƒ气密性检测完成后移去盲板。

注意：本产品严禁高压打压检漏！管道低压检漏前必须关闭本产品的下游阀门或用盲板将出口端堵住，上游接入压力最高不得超过标签上所标注的最大入口压力P 。

I 警告：检漏或正常送气时，减压阀上游手动切断阀先缓慢打开一个小开度，然后停止动作，待手动切断阀前后压力平衡后再继续打开手动切断阀至所需开度，整个过程中避免瞬间高压损坏减压阀。

双针式减压阀说明书
双针式减压阀说明书
一、产品介绍
本产品使用于液态气体控制系统中的减压装置，通过调节减压阀的开
口度确认出口压力的大小，以满足使用者的实际需求。

二、安装说明
1. 在安装之前，请确认减压阀的型号和正确的安装位置。

2. 保证减压阀的进出口与管道的连接牢固可靠，避免泄漏。

3. 安装前先进行清洗和排空，确保系统内无杂质。

4. 接通电源后请先进行手动调节，确保减压阀正常工作。

5. 安装过程中，严禁使用火源或明火对减压阀进行操作，以免发生安
全事故。

三、使用注意事项
1. 长时间不使用时，请关闭减压阀，并清洗阀门内部，以避免阀门内
部产生腐蚀。

2. 减压阀调节时，确保周围环境稳定，避免发生人或设备意外伤害。

3. 调节减压阀时，请先缓慢调节阀门，以避免压力突增，对设备造成
损坏。

4. 当减压阀失去控制，压力过大时，应立即关闭，并检查阀门及管道
是否损坏。

5. 对减压阀进行维护时，请确保处于关闭状态，然后拆卸，清洗和维
护内部环境。

四、故障排除方法
1. 当减压阀出口压力过高时，请调节减压阀，以恢复正常的出口压力。

2. 如果减压阀出口压力低于设定值，请检查进口管道是否有堵塞。

3. 如果进口和出口都有足够的压力，但减压阀出口压力始终不变，请
检查阀门内部是否有杂质或损坏的部分。

4. 如果减压阀出口压力始终无法达到设定值，请检查是否有气泄漏的
情况。

以上为双针式减压阀的使用说明书，若有任何疑问，请联系我们的技术服务部门。

减压阀产品使用说明书
一、产品概述
管路较高的水压减少至管后管路所需要的水压。

减压阀广泛用于高
层建筑、城市给水管网等水压过高的区域，以保证给水系统中各支
路获得适当的水压和流量。

减压阀一般安装供水管网上，无论供水
管网压力如何改变，出水的压力都能保持恒定不变。

二、应用环境
适用于生活用水、给排水系统、污水处理系统、暖通空调等系
统。

三、产品特点
1、保持出水压力恒定，减压稳压效果好；
2、调试维护方便。

只需要调节减压阀顶部的调节螺栓，就能获得精确稳定的出口压力，关键零件均采用优质材料，基本无需维护；
3、密封性好，密封面间摩擦力小，寿命较长；
4、构造简单，结构长度短，制造工艺性好，适用范围广；
5、自带压力表接口，方便现场安装压力表，观察管路的压力。

四、产品技术参数
五、产品命名规则
六、外型尺寸
七、安装及使用说明
1、将设备要求的额定参数与产品上标示的额定参数进行对照，确保产品满足需用的要求；
2、安装人员需是经过培训的、有经验的，以确保安装工作顺利完成；
3、在安装结束后需进行彻底地检查以确保安装无误；
4、为确保安装工作不出现任何意外，在产品安装前需对管道系统进行彻底地的清洗（必要时采用化学试剂），以确保管道系统的清洁、无锈蚀和污垢，在冲洗前需移去所有的过滤装置以确保管道通畅；
5、建议在系统初始清洗时设备安装管道处安装临时管道，待冲洗工作完成后再将设备安装到管道上；
6、注意该设备不要使用在介质含有较多油脂、矿物油等粘度较高或有腐蚀性的地方；
7、产品安装好后，需要专业人员进行压力调试。

松开顶部的端盖，即可对出口压力进行调节。

67CFR过滤减压阀说明书
67CFR过滤减压阀的使用说明如下：
该阀门通常用于向气动和电气动控制器和为其他仪器提供降低且持续受控的压力。

在流体控制行业，该阀门通常安装在控制阀的中间部位，为工业流体控制服务提供保障和降低压力。

此外，阀门还有如下功能：
1.过滤功能：可以过滤流体中的杂质，保证流体的清洁度。

2.调压功能：可以根据需要对流体进行调压，使流体的压力保持在所
需的范围内。

需要注意的是，对于这类阀门，一定要遵循操作规程，并且在使用过程中，应定期进行检查和维护，以保证其正常工作和延长使用寿命。

这个阀门的保养方法主要包括以下几个方面：
1.定期检查：定期对阀门进行检查，包括阀门的外观、密封件、阀
芯等部件，确保其没有损坏或磨损。

2.保持清洁：在操作过程中，流体可能会在阀门内部或外部留下杂
质或污垢，需要定期进行清洁。

3.润滑：对于需要润滑的部位，要定期进行润滑，防止出现卡滞或
磨损。

4.更换易损件：一些阀门在使用过程中，其内部的密封件、阀芯等
部件可能会出现磨损或老化，需要及时进行更换。

5.定期校准：如果阀门需要进行高精度的调节，需要定期进行校准，
确保其调节精度符合要求。

6.存储环境：在阀门不使用时，要将其存储在干燥、通风良好、无
阳光直射的地方，避免潮湿或高温环境。

7.定期保养：根据阀门的使用情况和制造商的推荐，定期进行全面
的保养，包括清洗、检查、更换部件等。

力士乐比例减压阀中文说明书力士乐比例减压阀功能：通过比例电磁铁设置A或B中的压力。

压力的大小取决于电流。

线圈（5、6）断电后,控制阀芯（2）将通过压缩弹.簧（8）保持在中心位置。

油口A和B连接到T,以便液压油可以不受阻挡地流入油箱。

通过为比例电磁铁（例如线圈“a"（5））通电，压力测量阀芯（3）和控制阀芯（2）将向右移动。

这样将通过具有渐进流体特性的节流横截面，打开从P到B及从A到T的连接。

在通道B中形成的压力通过压力测量阀芯（4）的表面作用于控制阀芯，抵抗线圈磁力。

压力测量阀芯（4）受线圈“b”支撑。

如果压力超过线圈“a”上设置的值，将逆线圈磁力方向回推控制阀芯（2）,并建立B与T的连接，直到重新达到调定压力。

压力与线圈电流成比例。

当线圈关闭时，控制阀芯（2）在压缩弹簧（8）的作用下返回到中心位置。

可选手动应急操作元件（9、10）可在线圈不通电的情况下移动控制阀芯（2）。

德国REXROTH力士乐比例减压阀特征用于控制压力和流向的直动式比例阀通过带有中心螺纹和可拆卸线圈的比例电磁铁进行操纵用于底板安装：孔图按ISo4401手动应急操作，可选弹簧定中的控制滑板带集成电子元件（OBE）的型号3DREPE带外部电子元件的型号3DREP型号DRSandZDRS比例减压阀，先导式，有直流马达操作规格6安装面按ISO4401用于降低系统压的阀，有溢流功能直流马达操作力士乐减压阀/力士乐比例减压阀底板安装作为叠加阀型号3DRE（M）和3DRE（M）E比例减压阀，先导式规格10和16安装面按DIN24340A型和ISO4401用于降低系统压力的阀比例电磁铁操作底板安装用于3DREEand3DREME的集成电控器（OBE）型号DRE比例减压阀，先导式规格6和10规格6：安装面按ISO4401规格10：安装面按ISO5781-AG-06-2-A用于降低系统压力的阀比例电磁铁操作通过电磁铁电枢位置进行调节DREBE型的集成电控器（OBE）型号DRE（M）和DRE（M）E比例减压阀，先导式规格10至32安装面按DIN24340D型用于降低系统压力的阀比例电磁铁操作底板安装线性压力/指令值特性曲线用于DREM和DREME型的ZUi大减压功能可选单向阀，在A和B油口之间集成电控器(OBE),用于DREE和DREME 型号(Z)DREandZDREE10比例减压阀，先导式规格6和10安装面按DIN24340A型和ISO4401力士乐比例减压阀中文说明书。

使用说明书减压阀宏源自动化仪表有限公司概述减压阀（Reducing valve）是采用控制阀体内的启闭件的开度来调节介质的流量，将介质的压力降低，同时借助阀后压力的作用调节启闭件的开度，使阀后压力保持在一定范围内，在进口压力不断变化的情况下，保持出口压力在设定的范围内，保护其后的生活生产器具。

按结构形式可分为膜片式、弹簧薄膜式、活塞式、杠杆式和波纹管式；按阀座数目可人为单座式和双座式；按阀瓣的位置不同可分为正作用式和反作用式。

第一章 产品技术参数一、工作原理蒸汽减压阀是采用控制阀体内的启闭件的开度来调节介质的流量，将介质的压力降低，同时借助阀后压力的作用调节启闭件的开度，使阀后压力保持在一定范围内，在进口压力不断变化的情况下，保持出口压力在设定的范围内，保护其后的生活生产器具。

本类阀门在管道中一般应当水平安装。

蒸汽减压阀是气动调节阀的一个必备配件，主要作用是将气源的压力减压并稳定到一个定值，以便于调节阀能够获得稳定的气源动力用于调节控制。

蒸汽减压阀的工作由阀后压力进行控制。

当压力感应器检测到阀门压力指示升高时，减压阀阀门开度减小；当检测到减压阀后压力减小，减压阀阀门开度增大，以满足控制要求。

蒸汽减压阀—该阀门的减压比必须在一定程度上高于系统值；即使在最大或者最小流量时它也应该能够对正作用或者反作用控制信号做出响应。

这些阀门应该针对有用控制范围选择，即最大流量的20%到80%。

正常为等比型或者具有等比特性。

活塞式减压阀工作原理：减压阀出厂时，调节弹簧处于未压缩状态，此时主阀瓣和副阀瓣处于关闭状态，使用时按顺时针方向转动调节螺钉，压缩调节弹簧，使膜片下移顶开副阀瓣，介质由a孔通过副阀座到b孔进入活塞上方，活塞在介质压力作用下，向下移动推动主阀瓣离开主阀座，使介质流向阀后，同时由c孔进入膜片下方，当阀后压力超过调定压力时，推动膜片上移压缩调节弹簧。

副阀瓣随之向关闭方向移动，使流入活塞上方的介质减小，压力也随之下降，此时主阀瓣在主阀瓣弹簧力的推动下上移，使主阀瓣与主阀座的间隙减小，介质流量随之减少，使阀后压力随之下降到的新的平衡，反之当阀后压力低于调定压力时，主阀瓣和主阀座间隙增大，介质流量随之增加，使阀后压力随之增高达到新的平衡。

GD-200系列减压阀安装与维护说明书GD-200、200C、200H型使用减压阀前请仔细阅读本说明书，以确保正确使用，无安全事故。

请把本说明书存放在方便及时拿到的地方。

警告！注意！目录1. 产品特点 (2)2. 产品规格和性能2.1 产品规格 (2)2.2 流量特性曲线 (3)2.3 压力特性曲线 (3)3. 尺寸和重量 (4)4. 操作说明 (5)5. 公称通径选型办法5.1 公称通径选型曲线 (6)5.2 公称通径选型公式 (8)6. 安装说明6.1 安装前注意事项 (9)6.2 配管安装举例 (10)7. 操作步骤7.1 减压阀操作注意事项 (11)7.2 调试程序 (12)8. 维修步骤8.1 故障查找 (13)8.2 拆卸和检验注意事项 (14)8.3 拆卸 (14)8.4 拆卸注意事项 (15)8.5 产品分解图 (16)1. 产品特点GD-200系列减压阀可提供大排量和稳定的二次侧压力，适合广泛应用于建筑设备、空调设备、生产设备、工业厂区和其他场合。
