中央空调毕业设计任务书天津大学毕业论文（设计）任务书论文（设计）题目深圳某公司大楼中央空调系统设计学号 20098105428 学生姓名 XXX 专业制冷与空调指导教师姓名（职称） XXX 系主任XXX一、主要内容及基本要求通过设计一栋办公楼的空调系统，使学生了解空调系统设计的基本流程，提高其综合运用所学知识的能力，并掌握工程设计的一般设计方法。
1、论文要求如下：内容要求①熟悉CAD与及相关建筑软件；②了解深渊市气候特点；③查阅办公楼空调的相关资料；④计算公司办公楼空调系统冷热负荷；⑤根据建筑特点选择合适的空调系统；⑥由计算所得冷热负荷，选择合适的主机机组，并对其进行经济性分析；⑦设计空调风水系统，并对管路设计进行计算，以优化管路设计。
设计说明书书写要求：文本和图表格式严格遵照湘潭大学和职业技术学院有关毕业论文（设计）要求。
格式规范,内容完整计算准确, 书写工整, 叙述清楚, 重点突出。
2、图纸要求如下：内容要求：1层空调通风平面1张(CAD绘制，1#图)；3-5层空调通风平面图1张(CAD绘制，1#图)；8层通风平面图1张(CAD绘制，1#图)；屋顶空调通风设备平面1张(CAD绘制，1#图)，空调水系统图。
图纸质量要求计算机绘制, 图面整洁, 符合规范.二、重点设计内容1、办公楼空调系统冷热负荷的设计计算；2、空调系统和空调主机机组的选择；3、空调风水系统管路的的优化设计计算；三、办公楼所在地气象资料及其它相关资料深圳室外气象参数地理位置：北纬22°18 ′东经114°10′海拔32.0m平均温度：22.8C室外计算（干球）温度：夏季：通风31C；空气；空气调节32.4C 调节日平均30.0C；；计算日温差4.6C冬季：采暖10C；通风16C；最低日平均6.0C；空气调节8C夏季空气调节室外计算湿球温度：27.3C最低月平均温度：28.6C室外计算相对湿度：最冷月平均71% 最热月平均81% 最热月14时平均73% 三、进度安排各阶段完成的内容起止时间1 毕业实习，调研收集资料 3.05～3.31.2 设计计算 4.01～4.303 数据整理与结果分析，绘制工程图纸 5.01～5.204 专题研究，书写设计说明书 5.21～5.315 答辩准备、答辩、答辩成绩评定 6.01～6.10三、应收集的资料及主要参考文献[1] 薛殿华. 空气调节 [M]. 北京: 清华大学出版社, 1991: 1-3, 7-18.[2] 何耀东, 何青. 中央空调[M]. 北京: 冶金工业出版社, 1984: 1-4, 9-25.[3] 赵容义. 空气调节[M]. 北京: 中国建筑工业出版社, 1987: 4-6.[4] 龙惟定, 范存养. 现代办公楼的空调设计[J]. 暖通空调, 1994, (2): 27-30.[5] 朱勇. 中央空调[M]. 北京: 中国建筑工业出版社, 1998: 6-9.[6] GB50019-2003, 采暖通风与空气调节设计规范[7] 陆跃庆. 供暖通风设计手册[M]. 北京: 中国建筑工业出版社, 1987: 35.[8] JGJ26-95, 民用建筑节能设计标准[S].[9] 黄翔, 连之伟, 哈文. 空调工程运用[M]. 北京: 科学出版社, 1999: 47-66.[10] 吴继红, 李佐周. 中央空调工程设计与施工[M]. 北京: 高等教育出版社,2002: 48-51.[11] 何天淇. 供暖通风与空气调节[M]. 重庆: 重庆大学出版社, 1998: 112-114.[12] G.G Maidment a,I W.Eames b.A summary of the proceedings of the UK Instituteof Refrigeration 1998/1999 [J]. International Journal of Refrigeration, 2001, 24: 137-147.[13] 宋孝春. 民用建筑制冷空调设计资料集[M]. 北京: 中国建筑工业出版社,2003:56-57.[14] S.S.Elsayed,Y.H amamoto,A.Akisawa and T.Kashiwagi Analysis of an air cyclerefrigerator driving air conditioning system integrateddesiccant system [J]. In- -ernational Journal of Refrigeration, 2006, 29: 219-228.[15] 郭立君.泵与风机[M]. 第二版. 北京：中国电力出版社, 1997: 35-40.[16] 潘云刚.高层民用建筑空调设计[M]北京：中国建筑工业出版社.1999:78-81[17] K.W.Mui.Energy policy for integrating the building environmental performancemodel of an air conditioned building in a subtropical climate[J].Energy conver- sion and Management ,2006, 3:112-120.[18] 贺平, 孙刚. 供热工程[M]. 北京: 中国建筑工业出版社, 2001: 27-32.[19] 郑爱平. 空气调节工程[M]. 北京: 科学出版社, 2002: 56-59.[20] 李志浩. 民用建筑空调设计的几个问题[J]. 暖通空调, 1994, (2): 3-7.[21] 尉迟斌. 实用制冷与空调工程手册[M].北京: 北京机械工业出版社, 2002:677-679.。

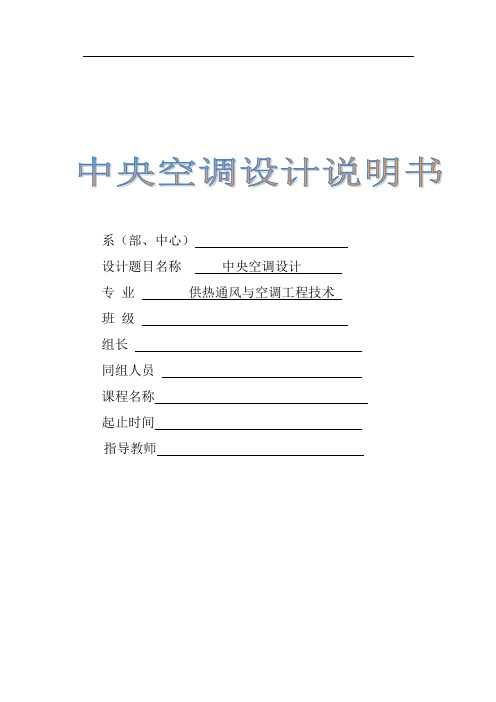

系（部、中心）设计题目名称中央空调设计专业供热通风与空调工程技术班级组长同组人员课程名称起止时间指导教师前言我们是制冷XX小组，本次实训的空调对象是XXXX职业技术学院南海校区图书馆A区三层阅览室中央空调系统设计随着空气调节技术的不断发展，作为供热通风与空调制冷技术的专业学生的我们必须要清楚和掌握其中的方法和注意事项！此次空气调节课程设计的目的是通过课程设计，让我们更加好的利用自己所学的知识应用到实际上去，熟悉和掌握空调工程设计的方法,加强和巩固自己的专业核心知识，并且为日后从事设计方向打下基础。
本设计说明书包括以下部分：设计题目、设计条件以及要求；空调系统的论证；冷负荷的计算；湿负荷的计算及风量与总冷负荷的确定；制冷设备的选型计算；末端装置及送风口型式确定计算；冷水系统及水泵、冷却塔、水箱的选择计算；设备汇总表和绘制设计房间平面图以及主机布置图等。
鉴于本小组人员的专业知识水平有限，本手册中的不足和错误之处，望老师和同学们指出，我们定会虚心接受并细心改正错误。
目录第一章设计题设计条件设计要求第二章空调系统的论证第三章冷负荷的计算第四章湿负荷的计算及风量与总冷负荷的确定第五章制冷设备的选型计算第六章末端装置及送风口型式确定计算第七章冷水系统及水泵、冷却塔、水箱的选择计算第八章设备总表（序号设备名称规格台数）图纸内容：（1）风道系统平面布置图（2）水系统图（3）冷水机组设备平面图第一章设计题设计条件设计基础1.1设计题目：南海校区图书馆A区三层阅览室中央空调系统设1.2设计条件设计各种的参数佛山地理纬度：北纬23.069940年平均气温 22.4℃夏季室外平均温度 28.5℃大气压力：夏季： 101.kPa冬季： 101.7kPa室外计算干球温度：夏季空调：twg = 33.5℃夏季通风：twf = 27.7℃夏季空调室内计算湿球温度tws= 25℃夏季通风室内计算相对湿度φ= 50%1.2.1设计要求：道材料的选择与布置应符合国家发布的现行法令、规范、标准、条例。
《中央空调系统设计》课程作业指导书设计题目:某学员宿舍空调系统设计一、原始资料1 设计地点:北京,天津,济南,青岛,郑州,西安,南京,上海,杭州,宁波,武汉,重庆。
2 建筑物土建资料:见土建图纸。
3 建筑物使用功能:三级旅馆3 室内外设计参数:根据手册和规范查取。
二、空调负荷计算室内冷(热、湿负荷是确定空调系统送风量及空调设备容量的基本依据。
(一室内设计参数和室外气象参数的选择对民用和公共建筑的舒适性空调,《采暖通风与空气调节设计规范》(GB50019-2003对室内参数做了总的规定。
在具体确定室内设计参数时,应根据不同建筑及房间使用标准,在所给范围内灵活选取。
《采暖通风与空气调节室外空气计算参数的取值将直接影响室内空气状态和空调费用。
设计规范》(GB50019-2003对确定空调室外气象参数的方法做了明确的规定。
参考文献6、7中给出了我国主要城市和地区的室外气象参数表,可供查取。
(二冷(热负荷计算空调冷负荷的计算方法很多,目前应用较多的是冷负荷系数法和谐波反应法。
冷负荷的构成:(1围护结构冷负荷,包括外墙和屋顶瞬变传热引起的冷负荷;内墙及内楼板由于温差传热引起的冷负荷,可视作稳定传热;外玻璃窗瞬变传热引起的冷负荷;透过玻璃窗的日射得热引起的冷负荷。
(2室内热源散热形成的冷负荷,包括设备和用具显热散热形成的冷负荷;照明散热形成的冷负荷;人体散热形成的冷负荷。
空气调节系统冬季加热、加湿所耗费用远小于夏季的冷却、去湿所耗费用。
因为冬季空调室内压力稍高于大气压力,故无需计算冷风渗透形成的热负荷。
所以,对于一般的民用建筑,其热负荷的计算通常只考虑围护结构的传热耗热量、太阳辐射得热量等。
围护结构耗热量按稳定传热方法计算,冬季空气调节室外计算温度,采用历年平均不保证1天的日平均温度。
(三湿负荷计算空调房间的湿负荷和冷负荷一样,对于空调系统的规模有着决定性影响。
它们是确定空调系统送风量和空调设备容量的基本依据。
工业中心中央空调系统项目设计书南京工业职业技术学院能源与电气工程学院班级：空冷1211组别：第六组组长：崔宏伟成员：徐坚、史佳惠、沈梦思、周珍珍设计日期：2014年10月20日—11月7日指导教师：王斌目录一、工程概况 (2)二、设计参数及参照标准 (2)三、负荷计算（见附表） (2)四、冷水机组选型 (4)五、系统配置图（见附图） (5)六、送风口选型及气流组织计算 (5)七、各楼层平面布置图(见附图） (5)八、冷却水系统参数计算及选型 (5)九、冷冻水系统参数计算及选型 (6)十、设备清单 (7)十一、自评报告 (8)十二、参照标准和资料 (8)一、工程概况本系统为南京工业职业技术学院工业中心中央空调系统，采用全空气系统。
建筑物位于南京工业职业技术学院仙林校区。
工业中心第三层，建筑面积共6582m²，内部主要有实训区，办公室和库房。
室内基本是采用封闭设计，且日人均流量大，所以其内部必须达到舒适的空调标准，否则很容易引起空调病.等症状。
室内舒适空例标准由四个参数来衡量：温度、湿度、空气品质及标准通风(换气)。
二、设计参数及参照标准工业中心室内设计温度25℃《采暖通风与空气调节设计规范》GB50019-2003。
工业中心室内设计湿度60﹪《采暖通风与空气调节设计规范》GB50019-2003。
工业中心室外设计干球温度33.6℃。
工业中心室外设计湿球温度28.6℃。
工业中心楼道设计温度为30℃。
工业中心主要房间人员所需的最小新风量应大于等于15m3/(h·人）《采暖通风与空气调节设计规范》GB50019-2003。
工业中心空调系统运行时间为早上八点至晚上八点《采暖通风与空气调节设计规范》GB50019-2003。
房间高度5米。
三、负荷计算（见附表）根据各个房间的负荷汇总出建筑物的总负荷为2388463.8 W，单位面积负荷为362.9 W。
南区为790977.6 W、中区为164505.2 W、北区为955286.6 W。
目录摘要： (2)引言........................................................................................................ 3资料个人收集整理，勿做商业用途第一章中央空调系统的组成及其原理 .............................................. 4资料个人收集整理，勿做商业用途第二章PLC、变频器的工作原理及工作特性................................. 6资料个人收集整理，勿做商业用途2.1PLC的工作原理及其特性 .............................................................................. 6资料个人收集整理，勿做商业用途2.2变频器的工作原理及其特性........................................................................... 8资料个人收集整理，勿做商业用途第三章 PLC变频器的节能原理 .................................................................. 10资料个人收集整理，勿做商业用途3.1PLC控制下水泵 ........................................................................................... 10资料个人收集整理，勿做商业用途3.2变频节能功能................................................................................................. 11资料个人收集整理，勿做商业用途3.3变频PLC控制原理 ......................................................................................... 13资料个人收集整理，勿做商业用途3.4供水系统变频节能改造 ................................................................................. 14资料个人收集整理，勿做商业用途第四章中央空调冷却水泵工作特性和节能............................................ 15资料个人收集整理，勿做商业用途4.1冷却水泵的特性............................................................................................. 15资料个人收集整理，勿做商业用途4.2冷却水泵的节能控制 ..................................................................................... 15资料个人收集整理，勿做商业用途第五章节能原理及方案 ............................................................................... 18资料个人收集整理，勿做商业用途5.1节能理论 ......................................................................................................... 18资料个人收集整理，勿做商业用途5.2节能理论根据................................................................................................. 19资料个人收集整理，勿做商业用途5.3节能方案分析................................................................................................. 20资料个人收集整理，勿做商业用途5.3.1冷冻水循环系统 ......................................................................................... 21资料个人收集整理，勿做商业用途5.3.2冷却水循环系统 ......................................................................................... 21资料个人收集整理，勿做商业用途5.4电路控制方案 ................................................................................................. 22资料个人收集整理，勿做商业用途5.5节能预估 ........................................................................................................ 23资料个人收集整理，勿做商业用途摘要：中央空调系统是大型建筑物不可缺少的配套设施之一，其电能的消耗非常大。
中央空调设计方案书中央空调设计方案书一、设计目标中央空调是指通过一组或多组冷、热源，利用空气或水作为传热介质，通过空调机组、风管系统等进行空间调节，实现室内温度、湿度、新风量等的控制与调节。
本次设计的中央空调系统主要目标如下：1. 实现室内温度和湿度的控制，在舒适范围内保持稳定。
2. 实现室内空气的净化，确保空气质量达到国家标准。
3. 实现室内空气循环，保证室内空气流通，并确保新风量符合要求。
4. 降低系统运行能耗，提高能源利用效率。
二、设计方案1. 冷热源选型考虑到系统运行效率和环境友好性，采用最新的中央空调冷热源技术，选择高效率的冷冻水机组和热泵机组作为冷热源。
2. 风管系统设计根据建筑结构和空间布局，采用合理、紧凑的风管系统布局。
根据房间面积、使用人数和热负荷计算结果，合理设置风口数量和尺寸，保证室内空气流通和温湿度的均匀分布。
3. 控制系统设计采用先进的中央空调控制系统，实现对温度、湿度、风速等参数的准确控制和调节。
控制系统具备双回路自动切换、故障检测报警、舒适性调节和远程监控等功能，确保系统安全、稳定运行。
4. 低噪音设计在设计过程中，采用低噪音的中央空调设备和降噪材料，通过优化风道布局和减少风阻，降低系统运行时的噪音污染，提高室内环境的安静程度。
5. 节能设计为了降低系统的能耗，采用高效节能设备，并通过系统的优化设计和运行策略，减少能耗。
在系统安装和维护过程中，注重对设备的定期检修和保养，以保证系统的高效运行。
三、预期效果通过本设计方案，预期能够达到以下效果：1. 室内温度和湿度稳定在舒适范围内，提高室内环境的舒适度。
2. 室内空气质量达到国家标准，提高室内空气的洁净度。
3. 室内空气流通良好，确保室内空气新鲜度。
4. 系统能耗降低，提高能源利用效率，减少能源消耗和环境污染。
通过以上中央空调设计方案，可实现室内环境的良好调节和控制，提高工作和居住环境的舒适度和健康度，同时也达到节能减排的效果，对于提高社会生活质量和保护环境健康具有重要意义。
×××××××××大学毕业设计(论文)机电工程系供热通风与空调工程技术专业题目：学生：指导老师：设计单位：时间：目录引言 (3)内容提要 (4)Abstract ........................................................................................................... 错误!未定义书签。
第一章、系统设计及其参数选定. (5)第二章、空调热湿负荷计算 (6)第三章、风量、送风状态参数确定 (15)第四章、设备选型 (18)第五章、风管系统的设计及阻力 (21)第六章、水管系统的设计 (26)第七章、减振降噪和保温设计 (28)第八章、电气控制要求说明 (30)总结 (31)参考文献 (32)引言随着市场经济体制的日益完善及国民经济的迅猛发展，综合国力的显著增强，人民的生活水平得到普遍提高，对生活质量也有更高的要求。
家用电器逐渐普及，空调—以前只有一部分人用得起的家电现在己走进了千家万户；并且他们现在不仅仅考虑温度问题，卫生清洁也倍受人们的关注，显然舒适性已越来越受人们重视。
因此，现在几乎所有的大型建筑都安装了空调以适应人民日益增长的需要。
空气温度、湿度、清洁度和新鲜等对人体舒适感觉都有很大的影响，所以本设计对通风空调系统进行全面地设计。
尽量满足顾客要求的同时，兼顾在投资成本和运行费用方面达到业主要求，以期达到最佳效果。
本人这次的设计任务就是对办公大楼进行通风空调工程设计。
由于本人知识有限，经验不足，又初次进行如此复杂的系统设计，在设计过程中难免有不周全和不合理之处，敬请各位同学和老师批评指正。
时间学生签名内容提要本次的设计课题为某办公楼的通风空调工程。
本座大厦位于长沙市繁华地带，高四层(带地下室)，有大小会议室、办公室及展览厅等。
毕业设计(论文)-大学学生宿舍楼飞的中央空调工程设计摘要本工程为山东科技大学学生宿舍楼飞的中央空调工程，本工程的目的为根据所学基础理论和专业知识，结合本工程实际，设计出合适的空调系统，让生活在该宿舍楼的学生有良好舒适的空气环境，以便于他们全身心投入学习。
设计具体的方法为：首先进行建筑的冷热负荷计算，根据计算的冷热负荷确定工程的冷热源；然后进行建筑内部空调方式的比较和确定，确定空调方式以后便可以进行风系统和水系统的设计计算了，由计算结果就可以对所需设备进行比较和选型，并对相关细节进行处理；最后做出图纸和设计说明书以备参考使用。
经过认真严谨的计算和设计过程后，本设计采用的的空调系统经济合理，简单实用，达到了节能和舒适性的要求，并在建筑物特点和实际空调方式的基础上，使系统的功能性和和操作性得到提高。
关键词：宿舍楼，中央空调，水冷机组，风机盘管—新风系统河南理工大学本科毕业设计（论文） AbstractAbstractThis works is for the central air conditioning engineering of Shandong University of Science and Technology students' dormitory building student.This project aims to according to the study of basic theory and professional knowledge, combined with the practical engineering, design a proper air-conditioning,Let the students live in good and comfortable air environment in the dormitory students, so that they devote themselves to their study.The design methods are: First step is calculating building cooling and heating load, the hot and cold source for the project is determined based on the calculated cooling and heating load,and then compared the different air conditioning modes, so we can chose the suitable air conditioner, and the next step is designing and calculating of wind systems and water systems.The results can be compared for selection of the equipment, and relevant detail processing. Finally, make the design drawings and instructions for use and reference. Through the calculation and design process of serious posterior. The design of the air conditioning system is economical and reasonable, simple and practical, energy saving and comfort requirements, and based on the features of buildings and the actual air conditioning system, the function and operation of the system is to be improved.Keywords：official building, central air conditioning, cooling water chiller fan coil units (F C Us)--fresh air systemIIIiii第一章绪论空调设计是一项综合性较强的工作，它不仅需要设计人员掌握本专业的理论知识并具备一定的实践经验，同时还要求设计人员掌握本专业工程设计的方法、程序和相关的法规、标准，因此必须加以严肃认真的对待。
南京市宿舍楼空调系统设计说明书课程设计本科课程设计南京市宿舍楼空调系统设计（说明书）2014年 12月目录摘要 (3)前言 (3)第一章、工程概况 (4)第二章、设计依据 (4)2.1气象资料 (4)2.2室内设计参数 (4)2.3建筑材料及构造做法 (4)第三章、空调系统设计 (5)3.1冷湿热负荷的概念 (5)3.2主要计算公式 (6)3.3计算的列举 (9)第四章、送风状态与送风量的确定 (13)4.1 新风量的确定 (13)4.2送风状态与送风量的确定 (12)4.3风机盘管的选型 (14)第五章、风系统管网设计 (15)5.1 气流组织与送风形式 (15)5.2风道布置原则 (16)5.3风管的水利计算 (16)第六章、水系统管网设计 (17)6.1冷热水系统的形式 (18)6.2空调管理系统设计主要原则 (19)6.3空调水系统的水力计算原理 (20)6.4空调水系统的水利计算 (22)6.5冷凝水管的设计 (23)参考文献 (24)摘要本设计为南京市宿舍楼空调设计。
通过方案比较，在负荷计算的基础上，采用了风机盘管加新风系统形式。
风机盘管加新风系统采用温湿独立控制，风机盘管承担室内全部湿负荷和室内冷负荷，新风冷负荷由新风机组承担。
关键词：中央空调；风机盘管加新风系统；新风；前言随着我国国民经济水平的不断提高，建筑业也在持续稳定地向前发展。
和前几年建筑业的发展相比，目前的发展商将眼光放的更远，他们不再片面的追求容积率及如何将开发成本降得越低越好，而是更多的考虑以人为本，开发真正舒适度高、建筑质量高的居住、公用及商用建筑。
近年来人们对室内空气的温湿度、洁净度和空气品质问题越来越重视。
良好的室内环境有助于提高工作人员的办公效率，并且能提升办公人员的身体健康。
高标准的生活工作环境奖成为人们追求的目标。
同时由于能源的紧缺，节能问题越来越引起人们的重视。
因此迫切需要为公用办公建筑物安装配置节能、健康、舒适的中央空调系统来满足人们对高生活水平高工作环境的追求。
中央空调系统毕业设计中央空调系统是现代建筑物中不可或缺的设备之一，它可以有效地调节室内温度、湿度和空气质量，提供舒适的室内环境。
在本次毕业设计中，我们将研究并设计一套中央空调系统。
一、设计要求本中央空调系统设计要求能够适应客户的需求，具有以下特点：1、可变制冷量。
系统需要能够根据实际需求自动调节制冷量，以便节省能源和成本。
2、高效节能。
系统需要能够高效地工作，以降低能源消耗和维护成本。
3、稳定可靠。
中央空调系统需要能够稳定可靠地运行，以确保用户能够长期享受高质量的室内空气。
4、易于维护。
系统需要能够易于维护，以帮助减少维护成本和延长设备使用寿命。
二、系统结构设计中央空调系统通常由制冷机组、管道系统、风机盘管、空气处理器、控制系统等组成。
下面我们将对各个部分的设计进行详细的介绍。
1、制冷机组制冷机组是中央空调系统的核心部分，它提供制冷能力。
在本次设计中，我们将采用螺杆式压缩机和冷却塔组成的制冷机组。
螺杆式压缩机是一种高效、节能、低噪音的压缩机，适用于中大型中央空调系统。
冷却塔是用于散热的设备，可将制冷机组排出的热气散发到空气中，确保系统运行稳定。
2、管道系统管道系统是中央空调系统的输送管道，用于将制冷剂和空气输送到各个需要的地方。
在设计中，我们将采用优质的钢管和镀锌铁管，以确保系统的耐用性和稳定性。
3、风机盘管风机盘管是一个结合了换热器和风机的设备，用于加热或制冷室内空气。
在设计中，我们将采用高效的风机及风机盘管，可自动调节风量和温度，以确保室内空气质量。
4、空气处理器空气处理器是用于处理室内空气的设备，可帮助去除空气中的灰尘、细菌等有害物质。
在设计中，我们将采用高效的过滤器和新风设备，确保清新室内空气质量。
5、控制系统控制系统是中央空调系统的管控系统，用于监测和控制整个系统的运行情况。
在设计中，我们将采用PLC控制系统，结合人机交互面板，实现系统自动化管理。
三、总结设计一套高效、稳定、易维护的中央空调系统是需要综合考虑各个方面因素的。
南工院学生宿舍中央空调系统设计书1 工程概况1.1 所选建筑物学生宿舍1.2 地理位置工业职业技术学院学生宿舍17-18栋地理参数: ①经纬度：东经：'118︒46北纬：'0332︒②海拔高度：8.9m1.3 基本情况及功能学生宿舍坐北朝南，左右大概对称。
总占地面积为 1891 m2。
宿舍分为3层，每层层高为 3.14 m，每一楼层分为一个个小的房间，房间的主要功能为学生住宿。
每个房间的使用时间都不一样，主要根据每个宿舍成员的上课时间，不过集中使用时间为上午11:50-1:20；晚上5:20-次日7:5。
2 设计参数及参照标准2.1 室外参数（温度）室外设计温度:t=35℃;室外焓值：h=129KJ/Kg参考资料：百度文库《某大学学术交流中心》、（大学建筑规划设计研究院火明）2.2 宿舍室温度要求各空调房间的设计条件室设计温度:t=27℃;室焓值：h=88KJ/Kg参考资料：百度文库《某大学学术交流中心》、（大学建筑规划设计研究院火明）2.3 空调系统运行时间学生宿舍空调系统运行时间按其人数最密集的时间为11:40-13:20,17:10-次日7:50为运行时间段。
3 负荷计算3.1 空调负荷的概念及组成空调房间的冷(热)、湿负荷是确定空调系统送风量和选取空调设备的基本依据。
在室外热、湿扰量的作用下，某一时刻进入房间的总热量和湿量叫做该时刻的得热量和得湿量。
冷负荷的含义是维持一定的室热湿环境所需要的在单位时间从室除去的热量，包括显热量和潜热量两部分。
热负荷的含义是维持一定室的热湿环境所需要的在单位时间向室加入的热量，也同样包括显热负荷和潜热负荷量部分。
湿负荷的含义是维持室恒定的相对湿度所需除去的湿量。
空调房间或区域的夏季负荷计算，应根据下列各项确定:⑴外墙负荷计算；⑵太阳辐射引起的负荷；⑶墙总负荷；⑷电热设备总负荷；⑸电子设备总负荷；⑹人员散热总负荷；3.2 各房间负荷、总负荷3.2.1 设计参数3.2.1.1 室外计算参数表3.1室外气象参数表3.23.2.1.2 室计算参数表 3.3 各空调房间室计算参数3.2.2 空调热负荷计算空调热负荷的计算在原理上与采暖热负荷的计算相同，即采用稳定传热的方法：由于空调建筑常常是保持室正压，在一般情况下，可以不计算冷风渗透和冷风引起的热负荷。
3.2.2.1 玻璃窗（带窗帘）日射太阳得热引起的冷负荷 ().max c t a w s i j LQ Q C A C C D C =⋅⋅⋅⋅⋅式中： )(t c Q 逐时冷负荷（w ）； a C 有效面积系数，该工程取 0.85； w A 窗口面积，m 2；s C 窗玻璃的遮阳系数，该工程取 1.00；i C 窗遮阳设施的遮阳系数，该工程取 0.6；max .j D 各纬度带日射得热因数最大值（W/ m 2），该地区位于北纬 30°20ˊ ；LQC 窗玻璃冷负荷系数，无因次，具体数据见表3.7夏季各纬度带的日射得热因数最大值 Dj.max 3.2.2.2 玻璃窗瞬变传热引起的冷负荷计算式()()()c t w w w c t d R Q C K A t t t =⋅⋅⋅+-式中： )(t c Q 外玻璃窗瞬变传热引起的冷负荷，w C 修正值，该工程取 1.00 ；wK 外玻璃窗传热系数，该工程取 5.53 W/（m 2*℃）； wA 窗口面积，m 2；)(t c t 外玻璃窗的冷负荷温度的逐时值，℃； dt 地点修正值，该工程取 3℃；R t室计算温度 ℃。
3.2.3 室热源散热引起的冷负荷3.2.3.1 室人员、照明散热形成的冷负荷人体散热与性别、年龄、衣着、劳动强度及周围环境条件（温、湿度）等多种因素有关。
人体散发的潜热量和对流热直接形成瞬时冷负荷，而辐射散发的热量将会形成滞后冷负荷。
因此，应采用相应的冷负荷系数进行计算。
显热 ：LQs t c C n q Q ⨯⨯⨯=ϕ)(式中： )(t c Q人体显热散热形成的冷负荷，W ；s q不同室温和劳动性质成年男子显热散热量，见 表3.4； n 室全部人数；ϕ 群集系数，旅馆取 0.93；LQC 人体显热散热冷负荷系数，见表3.5 ；潜热：ϕ⨯⨯=n q Q l c式中： c Q 人体潜热形成的冷负荷，W ；lq 不同室温和劳动性质成年男子潜热散热量，W ；n 室全部人数；ϕ 群集系数，旅馆取 0.93 ；表 3.4 不同室温静坐成年男子显热散热量3.2.3.2 照明散热形成的冷负荷当电压一定是时，室照明散热量是不随时间变化的稳定散热量，但是照明散热方式仍以对流与辐射两种方式进行散热，因此，照明散热形式的冷负荷计算仍采用相应的冷负荷系数。
荧光灯：LQt c C N n n Q ⨯⨯⨯⨯=21)(1000式中：)(T C Q 灯具散热形成的冷负荷，W ；1n 镇流器消耗功率系数，明装时取 1.2； 2n 灯罩隔热系数，灯罩无通风孔者取0.6～0.8； N 照明灯具所需功率，kW ；LQ C照明散热冷负荷系数，见表3.6 ；3.3 负荷计算总结表3.74 冷水机组选型4.1 冷水机组选型本设计选用螺杆式冷水机组4.2 计算总负荷数值整栋大楼的最大冷负荷 =max Q 415.609 KW机组所需提供的冷量为 max max2.1Q Q ⨯='= 495.131 KW 4.3 冷水机组型号及各参数值根据以上数据选择冷水机组性能参数见下表4.1表4.1 冷水机组性能参数表注：制冷工况：冷冻水进水温度12℃，冷冻水出水温度7℃；冷却水进水温度30℃，冷却水出水温度35℃。
参考资料：《清华同方中央空调水冷冷水机组》、《流体力学与风机》、《实用供热空调技术手册》（陆耀庆版）5 风机盘管选型风机盘管的选型应根据风机盘管所能提供的显热和全热冷负荷能满足房间所需显热和全热负荷的原则选型。
5.1风机盘管型号及各参数5.1.1 选择型号AFP51 （具体参数见表5.1）5.1.2 安装方式卧式明装5.1.3 性能参数表表5.1 风机盘管性能参数表参考资料：百度文库，《风机盘管的选型》、《通风与空气调节工程》、《流体力学·泵与风机》5.1.4 外型尺寸表5.2 凝结水管系统管径、长度根据管冷冻水和空气流速、流量计算管径和风管截面积，确定风管尺寸。
设计计算凝结水管系统管径、长度。
6 系统配置图（原理图）6.1末端设备的数量统计说明选用冷水机组的类型和数量、风机盘管类型和数量、风口数量和类型等。
6.1.1 楼层水管立面图6.1.1.1 左视图见附录76.1.1.2 右视图见附录86.1.1.3 正视图见附录96.1.2 楼层立体图见附录106.1.3 系统配置图见附录117 各楼层平面设计图绘制各楼层风机盘管布置图，标注各类管径和管长度及阀门布置图。
7.1 楼层一房间规格：长8.4m 宽3.6m 高3.14m ；阳台尺寸：长3.6m 宽1.56m；楼梯尺寸：长6.78m 宽5.34m；走廊宽1.73m 。
房间数：46间注：46间宿舍的尺寸相同，选择相同的末端设备。
（具体请参看附录1）7.2 楼层二房间规格：长8.4m 宽3.6m 高3.14m ；阳台尺寸：长3.6m 宽1.56m；楼梯尺寸：长6.78m 宽5.34m；走廊宽1.73m 。
房间数：46间注：46间宿舍的尺寸相同，选择相同的末端设备。
（具体请参看附录2）7.3 楼层三房间规格：长8.4m 宽3.6m 高3.14m ；屋顶高度 2.15m ；阳台尺寸：长3.6m 宽1.56m；楼梯尺寸：长6.78m 宽5.34m；走廊宽1.73m 。
房间数：42间注：42间宿舍的尺寸相同，选择相同的末端设备。
（具体请参看附录3）8 冷却水系统参数计算及选型根据机组制冷量计算冷却塔负荷和冷却水循环量，设计冷却塔安装位置，确定设备及数量。
计算管阻，流量、程，选择冷却水泵和冷却水塔型号。
绘制机房位置图、连接图、剖面图。
8.1 冷却塔负荷和冷却水循环量的计算8.1.1 计算公式沿程损失计算：)2/(),2/()/(22g v h g v d l h m f •=••=ξλ 参考资料：流体力学泵与风机 沿程阻力系数：λ=0.026 局部阻力系数：闸阀ξ=1.05 弯头ξ=1.75变径（100mm 变125mm ）ξ=0.3 参考资料： 实用供热空调设计手册 （陆耀庆版）8.2 管阻、流量、程的计算具体计算参数参看表8.1 表8.1管段标记，参看附录128.3 冷却水泵和冷却水塔型号8.3.1 水泵的选择原则水泵的形式的选择与水管系统的特点、安装条件、运行调节要求和经济性等有关。
8.3.2 水泵的选型参考资料：大柏电子科技（）根据系统运行方式，拟订选择2台水泵并联运行。
性能参数见表8.2表8.2 冷却水泵性能参数8.3.3 冷却水塔8.3.3.1 冷却水塔的选型名称：角型横流式冷却水塔型号：CTA-120参考资料：斯频德冷却塔8.3.3.2 冷却水塔的优点a、省空间的小型轻量化因使用了为横流形冷却塔而设计的高效热交换填充材料，与原来的形状相比，其设置面积大幅度下降，运转重量也大大降低。
b、省电力因采用了压力损失较小的填充材料并将风机通风管做成漏斗形，从而减少了风机的所需动力。
与低噪音相比，噪音极低行的风机动力变得更小。
省电力极低噪音形因采用了低速高效率风机，所以风机动力小而省电力的型式。
c、运转声音轻微因采用特为冷却水塔所设计开发FRP制低噪音的轴流风机，从而降低了运转声音。
并且符合中国冷却塔工业会的噪音标准值。
与低级型噪音相比，省电力极低噪音形的运转声音更为低弱，更为安静。
d、良好的耐腐蚀性塔体和水槽的材料采用了具有良好的耐腐蚀性合成树脂。
另外，在充分考虑了防锈的问题后，对骨架等钢材部分采用了热浸镀锌处理。
8.3.3.3 冷却水塔的型号表示8.4 机房位置图、连接图、剖面图8.4.1 位置图机房放置在一楼层后面，距楼层5m处，机房的东面墙距宿舍楼东面墙30.578m；机房的尺寸：长 11.96m，宽7m,高4m ；机房有分水器一台、集水器一台、冷水机组两台、冷冻水泵两台、冷却水泵两台、值班电控室一间。
（电控室位于机房西南角，规格：长 2.62m，宽2.2m 。
）（具体请参看附录4）8.4.2 连接图冷水机组出水管径100mm ；分水器冷冻水送水管径65mm，旁通管管径65mm，排污管管径50mm ；集水器冷却水回水管径65mm，旁通管管径65mm，排污管管径50mm ；膨胀水箱连接管管径50mm ；（具体请参看附录5）8.4.3 剖面图8.4.3.1分集水器剖面尺寸分集水器支撑架尺寸：高度700mm，宽度20mm，两支架相距663mm；水泥底座尺寸：深200mm，长550mm,高处地面50mm,水泥砂浆抹面厚度20mm，两基座相距138mm。
