LCD显示型多功能（网络）电力仪表一.概述多功能（网络）电力仪表，是针对电力系统、工矿企业、公用设施、智能大厦的电力监控需求而设计的。
它能高精度的测量所有常用的电力参数，如三相电压、三相电流、有功功率、无功功率、频率、功率因数、四象限电能等；采用可视度高的LED来显示仪表测量参数和电网系统的运行信息，仪表面板带有四个编程按键，用户可现场方便的实现显示切换、仪表参数编程设置，具有很强的灵活性。
多功能（网络）电力仪表有多种扩展功能模块可供选择：RS485的数字接口可实现仪表组网通讯功能；2路电能脉冲输出和4路模拟量（0~20mA/4~20mA）输出功能可实现电能和电量的变送输出功能；4路开关量输入和4路开关量输出功能可实现本地或远程的开关信号监测和控制输出功能（“遥信”和“遥控”功能），可组合实现多个电量参数报警及自动控制功能。
仅网络电力仪表Z系列型号中才有开关量输入输出功能和变送输出功能。
多功能电力仪表不带开关量输入输出和变送输出功能，485配置中其相关参数也不起作用。
网络电力仪表通用所有485配置参数和菜单。
二.产品特点三.安装与接线1．安装尺寸：2.安装方法：1）.在固定的配电柜上，选择合适的地方开一个108×108（mm）的安装孔。
2）.取出仪表，松开定位螺丝，取下固定夹。
3）.将仪表安装插入配电柜的仪表孔中。
4）.插入仪表的固定夹，固定定位螺丝。
3．端子接线：1）.辅助电源：仪表具备通用的（AC/DC）开关电源输入接口，若不作特殊声明，提供的是220V(AC/DC)或110V（AC/DC）电源接口的标准产品，仪表极限的工作电源电压为AC/DC：80-265V，请保证所提供的电源适用于该系列产品，以防止损坏产品。
A．采用交流电源建议在火线一侧安装1A的保险丝。
B．对于电力品质较差的地区中，建议在电源回路安装浪涌抑制器防止雷击，以及快速脉冲群抑制器。
2）.输入信号：产品采用了每个测量通道单独采集的计算方式，保证了使用时完全一致、对称，其具有多种接线方式，适用于不同的负载形式。
继电保护测试仪说明书微机继电保护测试仪使用说明书目录目录 (1)第一部分微机继电保护测试仪使用说明 (3)第一章装置特点与技术参数 (4)第二章装置硬件结构................................................................................................6第三章单机操作模块功能说明 (8)第四章外接P C机操作说明 (21)第二部分继保软件操作说明 (21)第五章软件操作方法简介 (22)第六章交流试验………………………………………………………………………………………24第七章直流试验...................................................................................................32第八章状态系列 (34)第九章谐波叠加试验 (38)第十章频率及高低周试验 (41)第十一章功率方向及阻抗试验 (45)第十二章同期试验................................................................................................49第十三章整组试验Ⅰ和Ⅱ (54)第十四章距离和零序保护 (59)第十五章线路保护……………………………………………………………………………………64第十六章阻抗特性................................................................................................70第十七章差动保护................................................................................................73第十八章6-35K V微机线路保护综合测试 (80)附录1：外接电脑串行通信口的设置 (85)附录2：插接U盘等设备时设备驱动安装方法 (87)附录3：各种继电器的试验方法 (87)第一部分继保使用说明第一章装置特点与技术参数第一节主要特点◆标准的4相电压3相电流输出具有4相电压3相电流输出，可方便地进行各种组合输出进行各种类型保护试验。
RCS-96XXB 保护测控装置使用说明书本说明书以RCS-9611B为例，说明RCS-96XXB系列保护测控装置的功能范畴、操作使用。
其他类型的装置功能与此类似。
有单独使用说明书的以单独说明书的解释为准。
1 装置面板布置●8×4汉字显示液晶：液晶的背景光在无键盘操作一段时间后将自动关掉的，当按动任意键或当跳闸或自检报警后背景光会自动点亮。
●信号指示灯：“运行”灯在装置正常运行时点亮，装置闭锁时熄灭。
“报警”灯在发生报警事件时点亮，报警事件返回后自动熄灭。
“跳闸”和“合闸”灯分别在保护跳合闸出口回路闭合时点亮并自保持，在所有保护跳闸元件返回后按复归按钮后熄灭。
“跳位”和“合位”灯指示对应断路器的当前位置。
●3×3键盘：在正常显示或在主动显示跳闸报告/自检报告时，按↑键可进入主菜单。
进入菜单功能后，在一段长时间内未操作按键，装置将自动熄灭液晶背景光，退出菜单功能，返回至正常显示或主动显示跳闸报告/自检报告状态。
四个方向键用于菜单选择，加减键用于修改数字，“确认”键用于确认菜单操作，“取消”键用于取消菜单操作或退回上一级菜单。
“复位”键用于复位装置，对于运行装置禁止使用此键。
信号复归按钮：用于复归主画面显示的跳闸/自检报告和“跳闸/合闸”信号灯。
2．液晶显示2.12.2跳闸报告显示2.3 自检报告显示说明：装置正常运行时主画面显示时间、电流、电压、频率、重合闸充电标志、装置通讯状态标志、对时状态标志。
当有保护动作时，液晶自动显示跳闸报告；当装置检测运行异常或硬件故障时，液晶自动显示自检报告。
当既有新的保护动作报告，又有新的装置自检报告时，液晶显示保护动作报告。
系统频率显示实时线电压平均值 电池形图案空心时表示重合闸未充好电，实心时表示重合闸充电完毕非线路保护此图案无用。
实时保护CT 的A 、C 相电流平均值 保护实时时钟月、日、时、分、秒显示装置通讯状态 ”.”表示总线正在通讯 ”-”表示串口正在通讯 ”*”在通讯中断小数点前三位为整组动作的序号，由装置启动到装置返回为一次整组动作。
多功能电力仪表感谢您选择本公司多功能电力仪表，为了翻遍您选购和安全、正确、高效的使用本仪表，请仔细阅读本说明书并在使用时务必注意以下几点。
注意CAUTION:◆该装置必须有专业人员安装与检修。
◆在对高装置进行任何外部接线操作前、必须切断输入信号和电源。
◆始终使用合适的电压检测装置来确定仪表各部有无电压。
◆提供给装置的参数需在额定范围内。
下述情况会导致装置损坏或装置工作的异常：◆辅助电源电压超过额定范围◆配电系统频率超过额定范围◆电流或电压输入极性不正确◆带电拔通信插头◆未按要求连接端子连线目录一、用户手册 (2)1、概述 (2)2、技术参数 (2)3、编程和使用 (4)3.1测量显示 (4)3.2编程操作 (6)4、数字通讯 (10)4.1通讯报文举例 (12)4.2 MODBUS地址信息表 (13)5、功能输出 (14)二、接线图 (15)HUD120(116×116接线图) (15)HUD96(94×94接线图) (16)三、常见问题及解决方法 (17)一、用户手册1、概述多功能电力仪表是一种具有可编程测量、显示、数字通讯和电能脉冲变送输出等功能的多功能电力仪表，能够完成电量测量、电能计量、数据显示、采集及传输，可广泛应用变电站自动化，配电自动化智能建筑、企业内部的电能测量、管理、考核。
测量精度为0.5级、实现LED现场显示和远程RS-485数字通讯接口，采用MODBUS-RTU通讯协议。
外形代号名称测量显示辅助功能42方形多功能电力仪表三相电压、三相电流、总有功功率、总无功功率、总功率因素、频率、有功电能、无功电能3排LED分页显示数字通讯、电能脉冲输出96方形72方形6方形数字通讯2、技术参数性能参数输入测量显示网络三相三线、三相四线电压额定值AC100V、400V（订货时请说明）过负荷持续：1.2倍瞬时：10倍/10s功耗<1VA(每相)阻抗>500KΩ精度RMS测量，精度等级0.5电流额定值AC1A、5A（订货时请说明）过负荷持续：1.2倍瞬时：10倍/10s功耗<0.4VA(每相)阻抗<2mΩ精度RMS测量，精度等级0.5频率40～60Hz，精度0.1Hz功率有功、无功，精度1.5级电能四象限计量，有功精度1.5级，无功精度2级显示可编程、切换、循环（LED）显示电源工作范围AC/DC 85～270V 功耗≤5VA输出数字接口RS-485、MODBUS-RTU协议脉冲输出2路电能脉冲输出环境工作环境-10～55℃储存环境-20～75℃安全耐压输入电源>2KV,输入输出>2KV，电源输出>1KV 绝缘输入、输出、电源对机壳>5MΩ1)辅助电源：功能电力仪表具备通用的（AC/DC）电源输入接口，若不作特殊声明，提供的是AC/DC 85～270V电源接口的标准产品，保证所提供的电源使用于该系列的产品，以防止损坏产品。

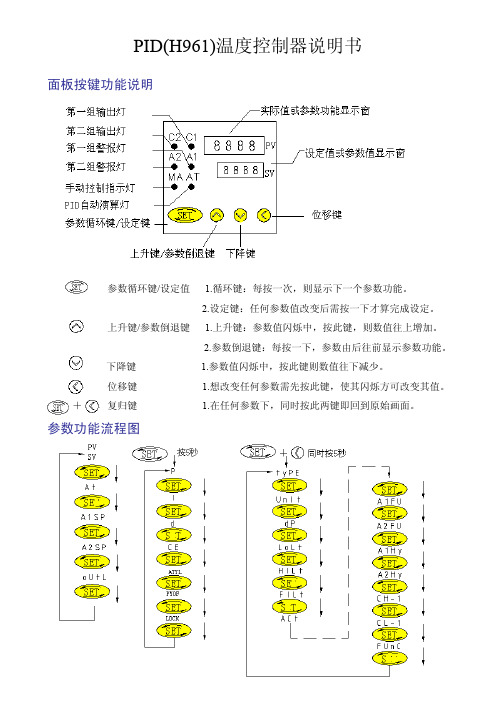

PID(H961)温度控制器说明书面板按键功能说明参数循环键/设定值 1.循环键：每按一次，则显示下一个参数功能。
2.设定键：任何参数值改变后需按一下才算完成设定。
上升键/参数倒退键 1.上升键：参数值闪烁中，按此键，则数值往上增加。
2.参数倒退键：每按一下，参数由后往前显示参数功能。
下降键 1.参数值闪烁中，按此键则数值往下减少。
位移键 1.想改变任何参数需先按此键，使其闪烁方可改变其值。
＋复归键 1.在任何参数下，同时按此两键即回到原始画面。
参数功能流程图注：1.无论在任何参数下，同时按+即回到原始画面（或60秒后自动回复）2．以虚线标示之符号，为附加之功能。
参数功能代号说明注：若所订购的机种无该项功能，则表示该项参数代号已被隐藏起来，无法显示出来。
参数代号功能说明可调范围UNIT 出厂值第1层（USER ）AtPID 自动演算设定YES/NO NORISP 第1组警报值设定HILT-LOLT ℃/℉10A2SP 第2组警报值设定HILT-LOLT ℃/℉-10OUtL 输出功率显示0%～100%%第2层(PID)按5秒P第1组输出之比例带0.0～100%% 3.0I 积分时间设定0～3600SEC 240D 微分时间设定0～900SEC 60Ct第1组输出时间周期4～20Ma ：0秒0～100秒DC24V ：2秒Relay ：10秒SEC视输出而定ATYL 提前自动演算设定0～50%FS ℃/℉PYOFPV 值误差调整-50%～50%FS℃/℉LOCK 阶层参数锁定表一第3层(OPTION)+按5秒tyPE 输入信号选择表二UnIt 单位℃/℉dp 小数点位数0000/000.0/00.00/0.000LOLt 温度使用范围低点依TYPE ℃/℉HILt 温度使用范围高点依TYPE ℃/℉FILt 输入滤波设定0.0～100.0ACT输出动作选择HEAT/COOLA1FU 第1组警报模式设定表三A2FU 第2组警报模式设定表三nOnEA1HY 第1级警报迟滞温度设定1/2（HILT-LOLT ）℃/℉1A2HY 第2级警报迟滞温度设定1/2（HILT-LOLT ）℃/℉1CH-1第1组电流输出高点调整0～500495CL-1第1组电流输出低点调整0～500110FUnC 附加功能锁定0000～11110000异常代码说明人力信号大于温度使用范围高点5%以上。
智能仪表快速使用说明书一、注意事项◆本记录仪主机不防水，使用时切勿将记录仪主机置于露天环境或者液体中，避免与腐蚀性气体和液体接触◆本记录仪采用塑料外壳，请防止酸碱等化学品对外壳的腐蚀◆请不要将记录仪（包含传感器）放在超出本记录仪工作温湿度区域的环境中，否则有可能出现不可预期的结果◆记录仪采用内置 3.6V 锂电池供电，不可充电，不允许短路，遇火会发生爆炸，请务必远离火源。
废旧电池请妥善处理，保护环境◆本记录仪支持外部供电电压为 7~16V 直流，推荐使用本公司配套的电源适配器◆本记录仪出现故障时，非本公司专业人员请勿自行拆卸维修，无需更换电池，请严格按照说明书中的操作步骤进行二、技术参数◆测量范围：-40℃～85℃（整机投入温度-30℃～70℃）◆精度：±0.5℃（全程）◆记录容量：16384组◆记录间隔： 1秒～24小时连续可调◆通讯接口：USB接口或RS485接口◆外形尺寸：97.5×78×32.5 mm三、软件安装放入光盘，复制rar文件--- >粘贴到合适的磁盘 --- >解压rar文件--- >安装相关文件 --- >安装成功 --- >运行软件四、设备操作1、将设备插入USB接口，显示检测到设备对话框，第一次需安装驱动，点击下一步选择[自动安装软件]至完成2、记录仪与上位机软件自动连接，识别过程结束后，设备内部已组态参数自动显示在左侧的属性显示栏五、启动设备『组态参数』在使用记录仪之前，需先启动设备，组态用户所需的参数，方法如下：1、单击工具栏中『组态』按钮，出现提示对话框选择是否重新组态2、单击[是]按钮，随后出现设备信息检索画面3、单击[下一步]按钮到通道信息设置画面，设置各通道的记录或报警相关功能4、设置完通道信息后单击[下一步]按钮到组态、系统等参数信息设置画面，用户请根据需求进行设置5、设置完参数信息后，单击[下一步]按钮确认将重新组态的设备参数，无误则单击[完成]，软件会自动更新设备新组态的运行参数6、组态成功后，弹出组态成功提示对话框，确定后用户可将设备从USB接口取下，放入被测试环境中开始工作六、下载数据/在线采集1、下载数据：当测量过程结束后，可将设备插入USB接口，打开记录仪上位机软件，单击工具栏中『下载』按钮，选择好处理方式，软件自动将设备中已记录的数据下载到上位机中来查看数据或曲线，下载的数据可另存到电脑中，亦可直接进行打印，下载软件操作说明见上位机『帮助』内容2、在线采集：当测量过程中时，请将设备插入USB接口，打开上位机软件，单击工具栏中『实时通讯』按钮，软件可进行在线采集实时数据，在线采集到的数据可另存到电脑中，亦可直接进行打印七、参数说明1、立即启动：组态完成后系统立即开始记录数据2、定时启动：当时间到达组态设定的定时启动时间时系统开始记录3、手动启动：系统通过按钮来开始记录4、记满停止：当数据存储饱和时，记录仪自动停止记录5、定时停止：当时间到达设定的停止时间时，记录仪自动停止记录6、次数停止：当记录次数到达设定的次数时，记录仪自动停止记录7、软件停机：用户可通过记录仪上位机分析软件中的『停机』按钮来设置记录仪停止8、继续保存：下载数据后继续保存原有的存储数据9、下载后删除：下载数据后，记录仪中存储的记录数据被自动删除10、记录间隔：记录数据间隔。
智能数字显示报警仪使用说明书Ver.2007.1.智能数字(光柱)显示报警仪通过ISO9001:2000国际质量体系认证中华人民共和国计量器具生产制造许可证通过国际电工委员会IEC61000-4-0:1995标准的电磁兼容试验目 录一、概述 (1)二、智能数字显示报警仪表性能特点 (2)三、技术指标 (2)四、仪表参数设置 (5)五、仪表接线方法 (17)六、仪表选型方法 (26)七、仪表的校准 (27)八、仪表报警的设置 (31)九、仪表的故障处理 (34)十、仪表的安装 (37)十一、仪表的定货与随机附件 (44)概 述本系列智能数字显示仪表采用专用的集成仪表芯片，测量输入及变送输出采用数字校正及自校准技术，测量精确稳定，消除了温漂和时漂引起的测量误差。
本系列仪表采用了表面贴装工艺，并设计了多重保护和隔离设计，并通过EMC电磁兼容性测试，抗干扰能力强、可靠性高，具有很高的性价比。
本系列智能数字显示仪表具有多类型输入可编程功能，一台仪表可以配接不同的输入信号（热电偶/热电阻/线性电压/线性电流/线性电阻/频率等）, 同时显示量程、报警控制等可由用户现场设置，可与各类传感器、变送器配合使用，实现对温度、压力、液位、容量、力等物理量的测量显示、调节、报警控制、数据采集和记录，其适用范围非常广泛。
智能数字显示仪表以双排或单排四位LED显示测量值（PV）和设定值（SV），以单色或双色光柱进行测量值百分比的模拟显示，还具有零点和满度修正、冷端补偿、数字滤波、通讯接口、4种报警方式，可选配1～4个继电器报警输出，还可选配变送输出，或标准通讯接口（RS485或RS232C）输出等。
1一、智能数字显示报警仪表性能特点1、专用的集成仪表芯片，具备更为可靠的抗干扰性及稳定性。
2、万能信号输入，通过菜单设置即可配接常用热工信号。
3、可在线修改显示量程、变送输出范围、报警值及报警方式。
4、软、硬件结合的抗干扰模式，有效抑制现场干扰信号。
智能仪表使用说明书（一）智能仪表面板1) 基本概念智能仪表面板的有两个显示窗口，如图4-13所示，一个显示实时测量值，第二个窗口在参数设定状态下，显示参数符号或设定值；在普通状态下，显示报警值或者峰值。
面板一边有第一与第二报警指示灯，第一与第二单位指示灯，清零指示灯和峰值保持指示灯。
面板另一边有参数设置键、清零键（移位键）、增加键（峰值保持键）和减少键（功能键）；第二个和第四个键都有第二功能键。
图4-13 智能仪表面板2) 智能仪表的按键智能仪表的按键参数设定键有两种用法：按下不放保持5秒情况和按下就抬起情况；智能仪表的清零键（移位键）、增加键（峰值保持键）和减少键（功能键）也有两种用法，详细用法如表4-3所示，可以看出，智能仪表功能非常多并且按照性能价格比来讲，功能实现简单可靠实用；在进行简单地修改参数后，就可以改变智能仪表的功能。
表4-3 智能仪表的按键用法表（二）智能仪表的参数设置1) 智能仪表的参数体系(1) 一级参数设定在仪表PV显示测量值的状态下，按SET键，仪表即进入一级控制参数设定状态。
每按一次SET键，仪表先显示参数名称，再按一次SET键显示的即是该参数的值。
参数顺序见下表。
到最后一个参数后，自动返回第一个参数。
如表4-4所示。
表4-4 智能仪表的一级参数表2）二级参数设定在仪表一级参数设定状态下，二级参数包括：①输入分度号：4-20mA或0-5V；②小数点；③第1234报警方式；闪烁方式；滤波系数；报警延迟；通讯设备号；通讯波特率；显示输入零点迁移显示输入量程比例；变送输出零点迁移；变送输出量程比例；变送输出量程下限；变送输出量程上限；测量量程下限和测量量程上限。
表4-5 智能仪表的二级参数表3) 智能仪表的报警参数设置智能仪表的报警参数设置方法分为：下限报警、上限报警和报警回差如图4-14所示。
① 下限报警（参数SLx ＝1时）当测量值PV ≤设定值ALx 时，报警输出，当测量值PV ＞(Alx+AHx)时，解除报警。
智能流量频率变送仪表使用说明书一、概述●适用范围本系列智能数字显示流量频率仪表是智能型、高精度的数显流量频率控制测量仪表，与涡街、涡轮、电磁流量计频率传感器及变送器配接可构成各种量程和规格的流量频率测控系统。
(可以测量电压、电流、转速、频率等各种参数,可与PLC变频器配接构成各种测量系统。
可以带峰值，谷值。
订货请来电说明。
)二、主要技术指标基本误差：0.2％FS，14位A/D转换器（最大18位A/D转换器，订货时注明）。
输入信号：·NPN、PNP、开关量·电流: 0～10mA、4～20mA等（输入阻抗≤250Ω）·电压: 0～5V、1V～5V、mV等（输入阻抗≥1MΩ）采样周期：0.2S（10~200次/秒，用户可选）显示：双排4位LED数码管显示。
报警输出：仪表可带多个继电器输出，继电器触点容量 AC220V/5A或AC220V/1A。
最多可带16个继电器，可选择上限、下限控制，控制设定值和回差值全量程内自由设定变送输出：4～20mA、0～10/20mA（负载电阻≤250Ω，负载过大需注明）1～5V、0～5V、0～10V（负载电阻≥200KΩ）。
采用12位数字D/A芯片，隔离输出。
通讯输出：隔离通讯接口RS485/RS232 波特率1200～9600bps馈电输出：DC24V/30mA、DC12V/30mA温度补偿：0～50冷端温度自动补偿，误差：±1℃电源：开关电源 85～265VAC或DC24V或DC12V功耗：4W环境温度：(-20～70)℃（常温下开机运行30分钟后,可逐渐承受极限温度）(0～50)℃ (热电偶信号输入)相对湿度：≤85% 无凝露避免在带有腐蚀性和易燃易爆气体中使用面板尺寸： 160mm×80mm、96mm×96mm、96mm×48mm、72mm×72mm、48mm×48mm（本公司仪表自行研发生产，种类多，功能全，如用户可选快速采样，最快可以500次/秒，高精度18位A/D 采集，高精度16位D/A输出，输入信号20段曲线修正，满5位显示或6位显示，液晶显示，特殊的输入信号，多个继电器报警蜂鸣器输出，大功率的馈电输出等，订货时注明）三、端子接线⑴C规格96×48×100尺寸的仪表四、操作说明（一）按键功能■—在设定状态时，用于切换显示参数提示符和相应的设定值。
多功能电力仪表感谢您选择本公司多功能电力仪表，为了翻遍您选购和安全、正确、高效的使用本仪表，请仔细阅读本说明书并在使用时务必注意以下几点。
注意CAUTION:◆该装置必须有专业人员安装与检修。
◆在对高装置进行任何外部接线操作前、必须切断输入信号和电源。
◆始终使用合适的电压检测装置来确定仪表各部有无电压。
◆提供给装置的参数需在额定范围内。
下述情况会导致装置损坏或装置工作的异常：◆辅助电源电压超过额定范围◆配电系统频率超过额定范围◆电流或电压输入极性不正确◆带电拔通信插头◆未按要求连接端子连线目录一、用户手册 (2)1、概述 (2)2、技术参数 (2)3、编程和使用 (4)3.1测量显示 (4)3.2编程操作 (6)4、数字通讯 (10)4.1通讯报文举例 (12)4.2 MODBUS地址信息表 (13)5、功能输出 (14)二、接线图 (15)HUD120(116×116接线图) (15)HUD96(94×94接线图) (16)三、常见问题及解决方法 (17)一、用户手册1、概述多功能电力仪表是一种具有可编程测量、显示、数字通讯和电能脉冲变送输出等功能的多功能电力仪表，能够完成电量测量、电能计量、数据显示、采集及传输，可广泛应用变电站自动化，配电自动化智能建筑、企业内部的电能测量、管理、考核。
测量精度为0.5级、实现LED现场显示和远程RS-485数字通讯接口，采用MODBUS-RTU通讯协议。
外形代号名称测量显示辅助功能42方形多功能电力仪表三相电压、三相电流、总有功功率、总无功功率、总功率因素、频率、有功电能、无功电能3排LED分页显示数字通讯、电能脉冲输出96方形72方形6方形数字通讯2、技术参数性能参数输入测量显示网络三相三线、三相四线电压额定值AC100V、400V（订货时请说明）过负荷持续：1.2倍瞬时：10倍/10s功耗<1VA(每相)阻抗>500KΩ精度RMS测量，精度等级0.5电流额定值AC1A、5A（订货时请说明）过负荷持续：1.2倍瞬时：10倍/10s功耗<0.4VA(每相)阻抗<2mΩ精度RMS测量，精度等级0.5频率40～60Hz，精度0.1Hz功率有功、无功，精度1.5级电能四象限计量，有功精度1.5级，无功精度2级显示可编程、切换、循环（LED）显示电源工作范围AC/DC 85～270V 功耗≤5VA输出数字接口RS-485、MODBUS-RTU协议脉冲输出2路电能脉冲输出环境工作环境-10～55℃储存环境-20～75℃安全耐压输入电源>2KV,输入输出>2KV，电源输出>1KV 绝缘输入、输出、电源对机壳>5MΩ1)辅助电源：功能电力仪表具备通用的（AC/DC）电源输入接口，若不作特殊声明，提供的是AC/DC 85～270V电源接口的标准产品，保证所提供的电源使用于该系列的产品，以防止损坏产品。
（DC供电时“1”为正，“2”为负）注:采用交流供电时，建议在火线一侧安装1A保险丝电力品质较差时，建议在电源回路安装浪涌抑制器防止雷击，以及快速脉冲群抑制器。
2) 输入信号：多功能电力仪表采用了每个测量通道单独采集的计算方式，保证了使用时安全一致对称，其具有多种接线方式。
适用于不同的负载形式。
注：具体接线及仪表参数（脉冲常数等）见仪表所带接线图。
A 、电压输入：输入电压应不高于产品的额定输入电压（100V 或400V ）,若无注明，出厂为AC 0～500V 、高于500V 应考虑使用PT ，在电压输入端须安装1A 保险丝。
B 、电流输入：标准额定输入电流为5A ，大于5A 的情况应使用外部CT 。
如果使用的CT 上连有其他仪表，接线应采用串接方式，去除产品的电流输入连线之前，一定要先断开CT 一次回路或者短接二次回路。
建议使用接线排，不要直接接CT ，以便拆装。
C 、要确保输入电压、电流相对应，顺序一致，方向一致；否则会出现功率和电能的数值和符号错误！！！D 、仪表输入网络的配置根据系统的CT 个数决定，在2个CT 的情况下，选择三相三线、两元件方式；在2个CT 的情况下，选择三相四线三元件方式。
仪表接线、仪表编程中设置的输入网络NET 应该同所测量负载的接线方式一致，不然会导致仪表测量的电压或功率不正确。
其中在三相三线中，电压测量和显示的为线电压；而在三相四线中，电压测量和显示的为电网的相电压。
3、编程和使用 3.1 测量显示：多功能电力仪表可测量电网中的电力参数有：Ua 、Ub 、Uc （相电压）；Uab 、Ubc 、Uca （线电压）；Ia 、Ib 、Ic （电流）；Ps （总有功功率）；Qs （总无功功率）；PFs （总功率因素）；FR （频率）以及有功电能；无功电能。
所有的测量电量参数全部保存仪表内部的电量信息表中，通过仪表的数字通讯接口可访问采集这些数据。
而对于不同的型号的仪表，其显示内容和方式却可能不一致，参考具体的型号仪表说明。
所有的电量参数的计算方法采用如下公式的数字化得离散方法，具体为： 公式 备注公式 备注U=∑==Nn nUNU 121电压有效值Ps=UI单相视在功率周期平均值∑==N n n I N I 121 电流有效值Cos θ=Pp/Ps功率因素∑==Nn nn UI NPp 11单相有功功率周期平均值22S S P P Pq -=无功功率∑=++=Nn n n n n n n Uc Ic Ub Ib Ua Ia N P 1)(1总有功功率周期平均值⎰=pdt W电能可设置DISP 控制字用来编程设置通常状态下显示内容，DISP=1（三相电压），2（三相电流），3（有功功率、无功功率、功率因数），4（频率），5（有功电能信息），6（无功电能信息），0（1～6循环显示）。
页面 内容说明DISP=1分别显示电压Ua 、Ub 、Uc （三相四线）和Uab 、Ubc 、Uca （三相三线）左图中Ua=326.7V 、Ub=326.7V 、Uc=326.6V ，K 灯亮时表示KV 。
三相三线接线仪表显示线电压三相四线接线仪表显示相电压 DISP=2显示三相电流Ia ，Ib ，Ic 单位为A 。
左图中Ia=18.77A 、Ib=18.76A 、Ic=18.78A 。
K 灯亮时表示KA 。
DISP=3显示有功功率（W ）、无功功率（var ）、功率因数PF 。
左图中P=1645W 、Q=951var 、 PF=0.5K 灯亮时表示KW 或Kvar 。
其中P>0,累计的有功电能亮是有功电能吸收； P<0，累计的有功电能是有功电能释放；Q>0，累计的无功电能是无功电能感性； Q<0，累计的无功电能是无功电能感性。
DISP=4显示频率（Hz ） 左图中频率为：50HzDISP=5显示正有功电能，第二排数码管是高4位，第三排是低4位，形成一个8位值。
左图表示有功电能值为：369587.28KWh 。
按键：可切换显示正有功电能和负有功电能。
uH--:正有功电能 uH__:负有功电能DISP=6显示正无功电能值，第二排数码管是高4位，第三排是低4位，形成一个8位值。
左图表示有功电能值为：7321.45Kvarh 。
按键：可切换显示正无功电能和负无功电能。
uAh--:正无功电能 uAh__:负无功电能3.2 编程操作：在编程操作下，仪表提供了：设置（SET ）、输入（INPT ）、通讯（CONN ）更改密码（CODE ）四大类输入设置菜单项目，LED 显示的分层菜单结构管理方式：第1排LED 显示第1层菜单信息：第2排LED 显示第2层菜单信息，第3排LED 提供第3层菜单信息。
键盘的编程操作采用四个按键的操作方式，即左右移动键“←”“→”、菜单进入或上回退键“Menu ”、选择确定键“”来完成上述功能的所有操作。
：在仪表测量显示的情况下，按该键盘进入编程模式，仪表提示密码（CODE ）初始为0001；“Menu ”另一个作用是在编程操作过程中，起上腿作用。
例如，在编程模式INPT-I.SCL-5下按“Menu ”，仪表会显示INPT-I.SCL 。
：切换移动键，实现菜单项目的切换或者数字量的增加或减少。
例如，在菜单项目INPT-r.U-0001下按“→”会变成“0002”。
：选择后确认，并返回到上次菜单。
在编程方式退回到测量模式的情况下，仪表会提示“SAVE-YES”，选择“Menu”表示不保存退出，选择“”保存退出。
菜单的组织结构如下：用户可根据实际情况选择适当的编程设置参数。
第一层第二层第三层描述密码（CODE）密码数据（0～9999）当输入的密码正确时才可以进入编程。
默认密码：0001。
系统设置SET 显示DISP0～６选择显示项目分别为自动和显示项目亮度B.LED1～15 调整数码管亮度，“1”为最暗，“15”为最亮。
清电能CLR.E确认后，电能清零信号输入INPT 网络NETN.3.4和N.3.3 选择测量信号的输入网络电压范围U.SCL400V和100V 选择测量电压信号的量程电流范围I.SCL5A和1A 选择测量电流信号的量程电压变比r.U1～9999 设置电压信号变比=1次刻度/2次刻度，例：10KV/100V=100 电流变比r.I1～9999 设置电流信号变比=1次刻度/2次刻度，例：200A/5A=40通讯参数CONN 地址SN1～127 仪表地址范围1～127通讯速率BAUD4800～9600 波特率4800、9600协议PROT字通讯和字节通讯字通讯是两字节通讯更改密码CODE OLD 0～9999 当前密码N-1 0～9999 要更改的新密码（一次）N-2 0～9999 要更改的新密码（二次）字符面板显示文字说明字符面板显示文字说明code 密码sn 仪表地址set 设置baud 波特率disp 显示data 数据格式b.LED 数码管亮度protocol 格式选择clr.e 电能清零word 字通讯in.pt 输入byte 字节通讯net 网络+wh 正有功电能n.3.3 三相三线网络+varh 正无功电能n.3.4 三相四线网络Saveyes 是否存盘，按回车键表示存盘退出，按“Menu”键直接退出，编程无效u.scl 电压范围r.u 电压倍率r.l 电流倍率i.scl 电流范围conn 通讯-wh 负有功电能-varh 负无功电能使用要求：所有的仪表在第一次使用的时候，请检查仪表的参数同所在配电系统中需要的参数的一致性。
例如，对于AC380V、200A/5A的线路中需要配置 AC380V、200A/5A 的多功能电力仪表。
用户也可以根据实际需要对仪表重新进行编程设置。
同样一个表，对于400A/5A 的线路中。
