HED-D5多功能电力仪表使用手册（2011．09．V1.0版）目录一、概述 (2)二、技术参数 (2)2.1辅助电源 (3)2.2信号输入 (3)三、编程和使用 (3)3.1按键定义 (3)3.2测量显示 (3)3.3页面显示示意图 (4)3.4编程菜单的组织结构图 (6)3.5菜单结构说明 (7)3.6面板字符和显示说明 (8)3.7使用要求和参数设置方法 (9)四、功能输出 (10)4.1电能计量和脉冲输出 (10)4.2数字通讯 (10)4.2.1概述 04.2.2MODBUS-RTU通讯协议 (12)4.2.3通讯报文格式 (12)4.2.4MODBUS地址信息表 (13)4.2.5浮点型数据计算方法 (13)4.2.6通迅报文举例 (14)五、接线图 (16)H型：120*120接线图 (16)A型：96*96接线图 (17)K型：80*80接线图 (18)F型：72*72接线图 (19)六、常见问题及解决办法 (20)HED-D5多功能电力仪表用户手册一、概述HED-D5多功能电力仪表是一种具有可编程测量、显示、数字通讯和电能脉冲变送输出等功能的多功能电力仪表,能够完成电量测量、电能计量、数据显示、采集及传输，可广泛应用变电站自动化，配电自动化、智能建筑、企业内部的电能测量、管理、考核。
测量精度为0.5级、实现LED 现场显示和远程RS-485电能测量范围有功无功电度测量范围0~100万度，超过此数值电度从0开始计数2.1 辅助电源：HED-D5多功能电力仪表具备通用的(AC/DC)电源输入接口，若不作特殊声明，提供的是AC/DC85~270V电源接口的标准产品，请保证所提供的电源适用于该系列的产品，以防止损坏产品。
注：采用交流供电时，建议在火线一侧安装1A保险丝。
电力品质较差时，建议在电源回路安装浪涌抑制器防止雷击，以及快速冲群抑制器2.2 输入信号：HED-D5多功能电力仪表采用了每个测量通道单独采集的计算方式，保证了使用时完全一致对称，其具有多种接线方式。
用户操作使用说明DTSD843型三相四线电子式多功能电能表淮北万华仪表有限责任公司一．产品简介 (3)1.1概述 (3)1.2技术指标 (3)1.3工作原理 (5)二、外形说明及安装 (6)2.1外形图 (6)2.2液晶显示屏内容 (7)2.3 电表的安装及接线 (8)2.3.1电表的安装 (8)2.3.2端子接线图 (9)三、基本功能 (11)3.1电能计量功能 (11)3.2需量测量 (11)3.3 时钟 (11)3.4费率和时段 (11)3.5清零 (11)3.6数据存储 (12)3.7冻结 (12)3.8事件记录 (12)3.9通讯 (12)3.10信号输出 (13)3.11显示 (13)3.12 测量 (13)3.13 安全保护 (13)3.14 负荷记录 (14)3.15 停电抄表 (14)3.16 报警 (14)五、存储和运输 (14)六、保证期限 (14)七、保养和维修注意事项 (14)附录 (15)附录A 显示项目 (15)附录B 故障显示 (15)一．产品简介1.1概述DTSD843型三相电子式多功能电能表采用了最新设计的专用数字集成电路和超低功耗16位MCU，可以直接准确测量各相正反有功无功电量，并依据相应的费率和需量要求进行调整。
可以进行4种费率、14个时区、14个日时段（8套）、30个节假日及周休日等设置，具有有功最大需量记录功能，对有功功率、无功功率、电压、电流、功率因数等用电参数进行实时测量和处理，具有红外遥控编程抄表、双RS485远程抄表（两通讯接口电气隔离防护，相互通信不受干扰）、有功无功脉冲输出、停电抄表、负荷记录等功能。
数据显示采用宽温度范围的大屏幕中文液晶，便于人工抄表记录。
本产品采用SMT工艺和先进设备制造，严格按照ISO9001：2000控制过程工艺和质量。
高度集成化设计和防静电、防雷、瞬变干扰抑制等多种抗干扰设计，关键元器件均采用国际知名品牌的低功耗、长寿命器件。
用户操作使用说明DTSD843型三相四线电子式多功能电能表一．产品简介 (3)1.1概述 (3)1.2技术指标 (3)1.3工作原理 (4)二、外形说明及安装 (6)2.1外形图 (6)2.2液晶显示屏内容 (7)2.3 电表的安装及接线 (8)2.3.1电表的安装 (8)2.3.2端子接线图 (9)三、基本功能 (11)3.1电能计量功能 (11)3.2需量测量 (11)3.3 时钟 (11)3.4费率和时段 (11)3.5清零 (11)3.6数据存储 (12)3.7冻结 (12)3.8事件记录 (12)3.9通讯 (12)3.10信号输出 (13)3.11显示 (13)3.12 测量 (13)3.13 安全保护 (13)3.14 负荷记录 (14)3.15 停电抄表 (14)3.16 报警 (14)五、存储和运输................................................. 错误！未定义书签。
六、保证期限 (14)七、保养和维修注意事项 (14)附录 (15)附录A 显示项目 (15)附录B 故障显示 (15)一．产品简介1.1概述DTSD843型三相电子式多功能电能表采用了最新设计的专用数字集成电路和超低功耗16位MCU，可以直接准确测量各相正反有功无功电量，并依据相应的费率和需量要求进行调整。
可以进行4种费率、14个时区、14个日时段（8套）、30个节假日及周休日等设置，具有有功最大需量记录功能，对有功功率、无功功率、电压、电流、功率因数等用电参数进行实时测量和处理，具有红外遥控编程抄表、双RS485远程抄表（两通讯接口电气隔离防护，相互通信不受干扰）、有功无功脉冲输出、停电抄表、负荷记录等功能。
数据显示采用宽温度范围的大屏幕中文液晶，便于人工抄表记录。
本产品采用SMT工艺和先进设备制造，严格按照ISO9001：2000控制过程工艺和质量。
高度集成化设计和防静电、防雷、瞬变干扰抑制等多种抗干扰设计，关键元器件均采用国际知名品牌的低功耗、长寿命器件。
DTSD/DSSD566型三相多功能表操作说明书（111）河南许继仪表公司2007年10月目录一、外形说明 (2)1、外形图 (2)2、按键说明 (2)3、液晶显示屏内容 (3)4、功能端子 (3)5、电源端子接线图 (4)6、电表安装正确的判定 (5)二、后台程序安装注意事项 (6)三、后台软件的操作 (6)1、登录 (6)2、建立分组 (7)3、建立电表 (7)四、后台常用设置项目操作 (8)1．时区时段的设置 (8)2．循显项目设置 (10)3．电压考核上下限、失压失流判断方式、计量方式设置 (10)4．负荷曲线设置 (11)5．报警项、多功能口输出类型设置 (11)6．需量周期、滑差时间、自动抄表日、负荷代表日、功率限额设置 (12)7．电表校时 (12)8．设置表地址 (13)9．修改波特率 (14)10．清需量 (15)五．掌机程序安装 (15)1.让掌上电脑进入通讯界面 (15)2．把程序写入掌上电脑 (16)六、掌机设置操作 (18)1．开机进入掌机程序 (18)2.设表 (18)3.掌机校时 (19)4超级设置 (20)七、常见故障排除 (22)1．电表报警 (22)2．接线错误（电压电流） (23)3.电量少计 (24)4．485通讯不成功排除方法 (24)八、红外遥控器使用说明 (25)九、检表注意事项 (26)十、附录 (28)一、外形说明1、外形图翻开中间的翻盖在表的右下方有一电池槽，槽内安装有两节3.0V锂电池，供停电抄表用，同时还用于停电时给单片机供电，维持内部数据不变及时钟运行（电表内另有3.6V的时钟电池）。
在电池槽的底部有电池的正、负极性标志，安装时注意电池的正、负极方向。
注意：通常翻盖是需要用铅封保护的，防止非法用户对电表进行破坏。
2、按键说明上翻按键:液晶显示项向上面翻页.下翻按键:液晶显示项向下面翻页.中间按键：该键主要作为功能键使用，持续按动2～5秒可在键显模式和全显模式之间切换；在全显模式按动该键可以在数据的大项、小项之间切换。

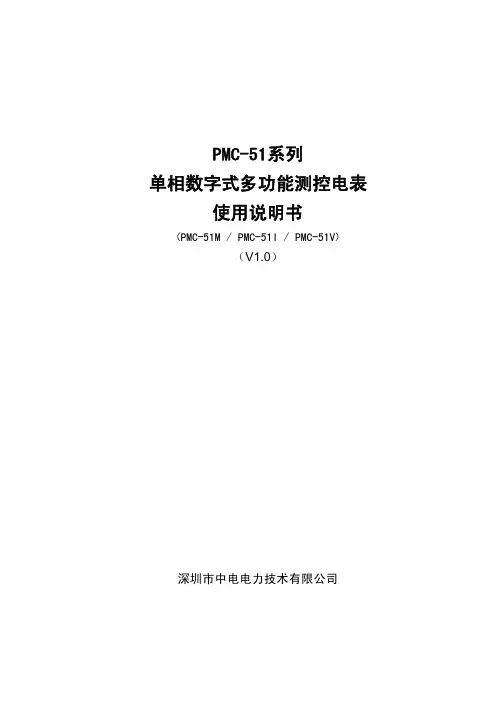

PMC-51系列单相数字式多功能测控电表使用说明书(PMC-51M / PMC-51I / PMC-51V)（V1.0）深圳市中电电力技术有限公司危险和警告本设备只能由专业人士进行安装，对于因不遵守本手册的说明所引起的故障，厂家将不承担任何责任。
触电、燃烧或爆炸的危险1 设备只能由取得资格的工作人员才能进行安装和维护。
2 对设备进行任何操作前，应隔离电压输入和电源供应，并且短路所有电流互感器的二次绕组。
3 要用一个合适的电压检测设备来确认电压已切断。
4 在将设备通电前，应将所有的机械部件，门和盖子恢复原位。
5 设备在使用中应提供正确的额定电压。
不注意这些预防措施可能会引起严重伤害。
本说明书版权属深圳市中电电力技术有限公司所有，未经书面许可，不得复制，传播或使用本文件及其内容，违犯者将要对损坏负责。
深圳市中电电力技术有限公司保留所有版权，包括专利许可权，实用模型的注册权或设计权。
我们已经检查了本手册关于描述硬件和软件保持一致的内容。
由于不可能完全消除差错，所以我们不能保证完全的一致。
本手册中的数据将定期审核，并在一版的文件中做必要的修改，欢迎提出修改建议。
以后版本中的变动不再另行通知目录1简 介 (1)1.1功能介绍 (1)1.2典型应用 (1)2技术指标 (2)2.1环境条件 (2)2.2额定参数 (2)2.3精度指标(FS%) (3)2.4隔离通信接口 (3)2.5电气绝缘性能 (3)2.6机械性能 (4)2.7电磁兼容性能 (4)3安装和接线 (4)3.1安装 (4)3.2工作电源 (5)3.3接地线的连接 (5)3.4电压电流输入接线 (5)3.4.1电压输入 (5)3.4.2电流输入 (5)3.4.3接线图 (6)3.5安全措施 (7)3.6通信接线 (7)3.7继电器的连接 (7)3.8开关量输入的连接 (7)4基本操作 (8)4.1测量与显示 (8)4.2参数设置 (8)4.2.1按键操作 (8)4.2.2设置内容 (9)4.2.3改变口令 (9)4.3继电器操作 (10)4.4装置故障处理 (10)5订货须知 (10)5.1装置选型表 (10)5.2售后服务承诺 (12)附录A：机械安装尺寸图 (13)附录B：面板及端子图 (14)a）PMC-51M前面板及端子图 (14)b）PMC-51I前面板及端子图 (15)c）PMC-51V前面板及端子图 (16)1 简 介1.1 功能介绍PMC-51系列单相数字式多功能测控电表是深圳中电电力技术有限公司针对低压电力监控和内部考核计量而研制的集遥测、遥信、遥控于一体的单相数字式智能仪表。

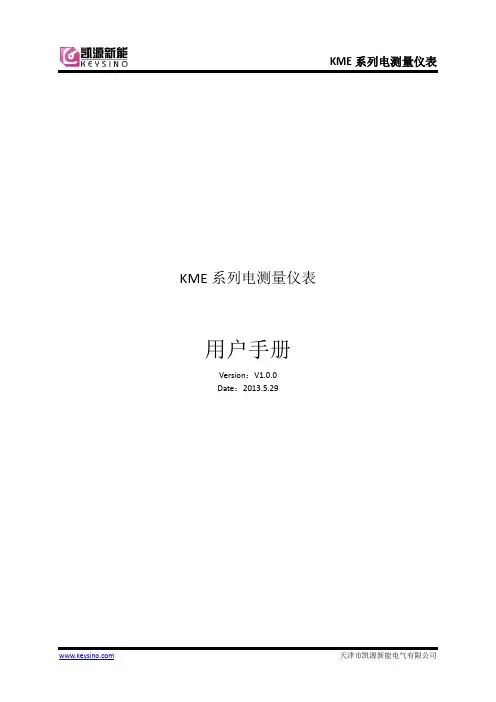

KME系列电测量仪表用户手册Version：V1.0.0Date：2013.5.29欢迎选购KME系列仪表：请您在使用之前仔细阅读本手册，并在完全理解的情况下使用设备。
注意事项：●该设备应由专业人员安装以及调试和检修。
●对该设备进行安装及检修时应切断输入信号并关闭辅助电源。
●按照要求接入输入信号及电源，不正确的信号及电源输入可能导致设备损坏。
●无论任何情况，本公司将不对因为设备使用错误或使用环境不符合要求情况下使用所造成的直接或间接的损失承担任何责任。
●本手册适用于所有KME系列仪表的安装、显示、编程设定、通讯以及故障处理。
您根据需要阅读相应型号的对应功能及操作说明。
认真阅读以指导您正确使用。
●●如有疑问请致电天津凯源新能电气有限公司客户技术部。
第一章产品介绍1.产品概述KME系列电力仪表是针对电力系统、工矿企业、公共设施、智能大厦等的电力智能监控和电能计量等需求而设计，能够高精度测量三相电网中的所有常用电力参数，三相电压、三相电流、有功功率、无功功率、视在功率、频率、功率因数、四象限电能、各数据需量、模拟量输入监测、开关量输入监测，并带有通讯接口、模拟量输出、继电器输出控制等功能。
KME系列电力仪表具有极高性价比优势，在一个偏低的价格定位的基础上全部采用国内、国际优秀配件制作而成。
稳定性高，适用性广，操作简便并有如下特点：a)采用隔离交流采样技术，通过六个采集通道分别采集，运算。
可以很准确的测量电流，电压，有功功率，无功功率，视在功率，有功电能，无功电能等数据，并且支持双向电能测量测量精度达到有功0.5级，无功2级。
b)可以对接线方式、电流，电压变比、通讯地址、通讯速率、显示方式、亮度等根据用户习惯以及互感器（变压器）的选择进行自由编程。
c)既可用于本地显示，又可用于工控设备连接，和中央处理器组成测控系统。
d)具有带最先进磁耦隔离技术的RS485通讯接口，采用Modbus-RTU协议。
e)根据不同要求选择不同控制监控信号模块，可以完成对开关信号的识别、控制；模拟量的输入、输出；限值报警等功能。
DDSD1352-KCSH单相电子式多功能电能表安装使用说明书V1.0 上海安科瑞电气股份有限公司一、概述DDSD1352单相电子式多功能电能表主要用于计量低压网络的单相有功电能，同时可测量电压、电流、功率等电参量，并带有通信及预付费功能，方便用户进行用电监测、集抄和预付费管理。
产品具有精度高、体积小、安装方便等优点。
可灵活安装于配电箱内，实现对不同区域和不同负荷的分项电能计量，统计和分析。
二、主要功能功能名称功能说明功能配置电能计量总电能计量（反向计入正向）■电量测量U、I 、P、Q、S、PF、F测量■LCD显示6位段式LCD显示■按键编程可设置密码、通信规约、地址、波特率等■预付费报警及跳闸远程预付费，实现先交费后用电可配合预付费专用断路器实现负载断送电控制■通信RS485接口，MODBUS-RTU或DLT645-97规约■三、技术参数电气特性电压输入工作电压范围220Vac±20%参比频率50Hz功耗<2V A电流输入基本电流10A最大电流60A起动电流40mA功耗<1V A (最大电流)测量性能符合标准GB/T17215-2002GB/T17215.211-2006GB/T15284-2002测量精度 1.0级测量范围0000.00~999999kWh时钟精度误差≤0.5s/d脉冲输出输出类型无源输出，外接电源DC+5V~24V脉冲宽度 80±20ms脉冲常数1600imp/kWh ，LED 同步指示通信接口 RS485(A+、B-) 介质 屏蔽双绞线协议MODBUS-RTU 或DLT645-1997机械特性外形尺寸 长×宽×高 36mm×86mm×62mm (2模数) 最大接线能力柔性电缆16mm 2环境条件温度范围工作温度 -20℃~60℃ 存储温度-30℃~70℃ 湿度≤95%（无凝露）四、外形尺寸五、接线与安装电能表采用35mm 标准导轨安装方式。
IPM930A系列三相数字式多功能测控电表使用说明书（IPM930A-M / IPM930A-I / IPM930A-V/ IPM930A-VI）（V1.0）（版权所有，翻版必究）危险和警告本设备只能由专业人士进行安装，对于因不遵守本手册的说明所引起的故障，厂家将不承担任何责任。
触电、燃烧或爆炸的危险设备只能由取得资格的工作人员才能进行安装和维护。
对设备进行任何操作前，应隔离电压输入和电源供应，并且短路所有电流互感器的二次绕组。
要用一个合适的电压检测设备来确认电压已切断。
在将设备通电前，应将所有的机械部件，门和盖子恢复原位。
设备在使用中应提供正确的额定电压。
不注意这些预防措施可能会引起严重伤害。
本说明书版权属深圳市西研科技有限公司所有，未经书面许可，不得复制，传播或使用本文件及其内容，违犯者将要对损坏负责。
深圳市西研科技有限公司保留所有版权。
我们已经检查了本手册关于描述硬件和软件保持一致的内容。
由于不可能完全消除差错，所以我们不能保证完全的一致。
本手册中的数据将定期审核，并在新一版的文件中做必要的修改，欢迎提出修改建议。
以后版本中的变动不再另行通知。
目 录1 装置简介 (2)1.1 概述 (2)1.2 产品功能 (2)2 技术指标 (4)3 安装与接线 (6)3.1 安装图 (6)3.2 端子图 (7)3.3 典型接线原理图 (7)3.4 端子接线 (10)4 面板操作 (13)4.1 按键操作 (13)4.2 电量显示 (13)4.3 整定模式 (14)4.4 AO设置说明 (17)5 功能介绍 (17)5.1 基本测量 (17)5.2 电能计量 (19)5.3 开入量监视 (19)5.4 继电器操作 (19)5.5 通信功能 (19)5.6 定值越限 (20)5.7 变送器功能 (20)5.8 在线升级功能 (20)6 常见故障分析 (20)7 售后服务承诺 (22)7.1 质量保证 (22)7.2 装置升级 (19)7.3 质保限制 (19)8 联系我们 (22)1 装置简介1.1 概述IPM930A系列是三相数字式多功能测控电表，广泛用于工业、商业、民用电力系统和变电站中。
GM50H MK3系列发动机多功能数显仪表操作使用手册版本更新记录序版本号发布日期更改内容1V1.02020-9-1首次发布本手册中使用的符号说明符号说明注意提示或提醒操作人员正确操作，否则有可能导致设备不能正确的工作。
小心表示如果不采取适当的预防措施，潜在的危险情况会损坏设备。
警告表示如果不采取适当的预防措施，潜在的危险情况可能会造成死亡、严重的人身伤害或重大的财产损失。
1、本设备的安装必须有专业人士进行。
2、在安装、操作仪表时，请先阅读完整的使用说明书。
3、对发动机进行任何维护和调试，必需熟悉所有设备、安全规范及做好事前预防措施，否则可能造成人身伤害或相关设备损坏。
4、发动机必须具备一个独立于本仪表系统的超速保护装置，以避免发动机失控造成人员伤亡或其它损害。
5、在仪表安装完成后，请测试并确认各项保护功能有效。
小心：1、请保持仪表电源的良好连接，不可与浮充电器共用电瓶正极各负极的连接线。
2、在发动机运转过程中，请勿断开电瓶，否则可能造成仪表损坏。
目录一、概述： (4)二、性能和特点 (4)三、参数显示 (5)四、报警保护 (5)五、参数规格 (5)六、外形结构及接线图 (6)七、安装指南 (8)八、面板与显示说明 (9)九、控制与操作说明 (10)十、警告和停机故障 (11)十一、参数设置 (13)十二、常见故障排除 (15)注：1、禁止在未经许可的情况下，传播本手册中的任何内容。
2、本说明书仅为提供相关信息，说明书中部分内容可能会不经通知而更改。
一、概述：GM50H MK3是一款轻巧、低价用于测量、显示发动机转速、水温、油温、油压、电池电压及发动机运行累计时的仪表。
本仪表具备多种保护功能，在发动机工作不正常时能有效的实施保护停车。
本仪表采用高亮度LED数码显示管，经久耐用。
通过按键可调整、设定参数，以满足不同应用场合的需求。
此外，采用欧式端子接线，以利于模块的安装、拆换。
二、性能和特点GM50H MK3系列仪表有两种型号：GM50H MK3：通过电阻式传感器采集发动机参数，具备报警保护功能，通过按键修改参数；GM50HR MK3：在GM50H MK3的基础上，增加RS485接口，可通过PC软件监控发动机参数和设置运转参数，可通过PC软件监控发动机参数和设置运转参数；主要特点如下：◆采用32位高性能单片机控制；◆5屏4位高亮度数码管显示测量值；◆超速、低油压、高水温等多种保护功能；◆通过发电频率可换算显示为转速；◆内置多种传感器曲线可选，并可以自定义传感器参数曲线；◆具备3路传感器模拟量输入，其中油压传感器兼容电压信号输入；◆通过面板按键可修改所有参数；◆具备RS485接口，利用MODBUS协议可以实现远程数据监测（仅GM50HR MK3具备）；◆具备大电流报警继电器，一常开一常闭输出，方便用户应用；◆标配防水圈，安装后面板防护性能达到IP65级别；◆模块化设计：所有连线通过欧式接线端子完成，设备的装配、连线、维修、更换非常容易和方便；三、参数显示◆发动机转速；◆发动机机油压力；◆发动机冷却水温度；◆发动机机油温度；◆发动机电瓶电压；◆发动机累计运行时间；四、报警保护◆超速报警◆低油压报警◆水温高报警◆机油温高报警◆传感器开路报警◆低电瓶电压警告项目参数工作电压DC8V至36V连续供电整机功耗待机：24V：MAX1W 工作：24V：MAX 1.5W交流电压输入一相两线30VAC-360VAC发动机转速信号范围50-10000Hz(AC3～65V)最大累计运行时间99999.9小时（最小保存时间6分钟）报警继电器输出5Amp无源触点一常开一常闭输出工作条件-30-70℃储藏条件-40-85℃防护等级IP65：当仪表与控制屏之前加装防水圈时。
MYS-910VDR-Ⅱ三相多功能仪表说明书MYS-910VDR-ⅡSeriesThree Phase Multifunctional Electrical MeterV1.10北京博阳慧源电力科技有限公司Beijing BoYangHuiYuan Power Technology Co.,Ltd一．概述MYS-910-VDR-Ⅱ系列三相多功能表可与互感器、电量变送器等配套使用，对电网中的电流、电压进行测量，采用数字方式显示，具有精度高，隔离性强，性能稳定,抗振动等优点，可直接代替原有指针式仪表，引用标准：GB/T 17215.322-2008《交流电测量设备特殊要求第22部分：静止式有功电能表(0.2S 级和0.5S级)》MYS-910-VDR-Ⅱ Series Three-phase Multifunctional Electrical meter can be used with instrument transformer and power transmitter etc. to measure the current and power of the power grid. This series of the meter has high measuring accuracy, strong isolation, stability and vibration-resistance and can replace the existing analog measuring instruments in accordance with GB/T13978—2008 <Electricity metering equipment (a. c.)-particular requirement-part 22: Static meters for active power (classes 0.2S and 0.5S).二．技术指标Technical Specifications装置型号说明Ⅱ全电量谐波2路继电器出口4路有源开关量输入4-20mA 输出，最多3路产品款式三.外形及孔尺寸（单位：mm ）注：“*”指仪表进入电柜内部的深度，包括端子部分。
DZY909三相智能电力仪表使用手册V1.0河南许继信息有限公司危险和警告本设备应由专业人员进行安装。
对因不遵守本手册说明而引起的故障，厂家不承担任何责任。
触电、燃烧和爆炸的危险■设备只能由取得资格的工作人员才能进行安装维护。
■对设备进行任何的操作前，应隔离电压输入和电源的供应，并且短路所有电流互感器的二次绕组。
■操作前要使用检测设备确认电压已切断。
■在设备通电前应将所有的机械部件和盖子等恢复原位。
■设备在使用中应提供正确的额定电压。
不注意这些防范措施可能会引起严重的伤害。
2概述智能电力仪表具有可编程测量、显示、数字通讯和电能脉冲输出等功能，可广泛应用于变电站自动化、配电自动化、智能建筑、企业内部的电量测量、管理、考核。
能够完成电压、电流、有功功率、无功功率、视在功率、功率因数、频率、有功电能和无功电能等参数的测量，具有很强的扩展功能如监视外部开关的状态、控制外部开关动作、输出4～20mA 的变送信号；还可以通过RS-485/MODBUS通讯实现仪表的网络化管理。
3一、技术参数5二、安装图96mm96mm三、仪表显示和按键操作说明下面是参数测量界面的切换图：691011四、测量界面详细图解121314五、显示字符说明151617六、模拟量输出曲线4mA20mA输出电压 0 120%4mA20mA输出电流 0 120%4mA20mA输出功率因数 01.000-1.0004mA20mA输出频率 065Hz35Hz4mA20mA输出功率 0144%-144%七、通讯协议18八、电能脉冲输出20九、使用注意事项21十、常见问题及解决办法2223十一、附录1、端子示意图242、典型接线图◆三相四线电流经CT接入，电压直接接入25◆三相四线电流经CT接入，电压经PT接入26◆三相三线电流经CT接入，电压直接接入27◆三相三线电流经CT接入，电压经PT接入28◆模拟量、开关量、通讯及电能脉冲功能负载小于40029河南许继信息有限公司地址：郑州市东明路南41号邮编：450004电话：*************网址：30。
YNMT系列多功能电力仪表
Installation & Operation Manual
说 明 书
V1.0YNMT系列式功能电力仪表 珠海亚诺电子科技有限公司
安全和注意事项
危险和警告
■本装置只能由专业人士进行安装和维护。
■对于因不遵守本手册的说明而引起的故障，厂家不承担任何责任。
触电、燃烧和爆炸的危险
■设备只能由取得资格的工作人员才能进行安装和维护。
■对设备进行任何操作前，应隔离电压输入和切断设备的工作电源. ■要有一台可靠的电压检测设备来确认电压是否已切断。
■在将设备通电前，应该将所有的机械部件恢复原位。
■设备在使用中应该提供正确的额定电压。
■在通电前应仔细检测所有的接线是否正确。
不注意这些预防措施就有可能会引起严重损害！
目 录
一、概述 (4)
二、主要功能 (4)
三、主要技术指标 (5)
四、显示与设置 (6)
4.1 数码屏和液晶全视图 (6)
4.2 数码管显示 (7)
4.3 液晶显示 (8)
4.4 参数设置 (9)
五、背部端子定义及接线说明 (13)
5.1 背部端子定义 (13)
5.2 电流电压输入接线图 (15)
六、外形及安装尺寸 (16)
七、功能配置表 (16)
八、维护与故障排除 ································································································ 17 一、概述
数显三相多功能电力仪表系我司最新研制开发的新型三相电子式多功能表，该表采用微电子技术与进口专用大规模集成电路，应用数字采样处理技术及SMT工艺等先进技术，该表性能完全符合国家标准GB/T 17215.321-2008(IEC 62053-21:2003,IDT)中对1级电能表的相关技术要求，可直接精确地测量电流、电压、有功功率、无功功率、功率因素、频率、有功电能、无功电能等电参数，同时还可选配开关量输入输出、模拟量变送输出、电能脉冲输出、RS485网络通讯功能。
作为一种先进的智能化、数字化的电网前端采集元件，该仪表广泛应用于各种控制系统，工业自动化，智能建筑，高低压配电系统中的配电柜和开关柜中，具有安装方便，接线简单，维护方便，工程量小，现场可编程输入参数等特点。
二、主要功能
主要功能 功能介绍
实时电力参数测量 电流、电压、有功功率、无功功率、功率因素、频率电能计量 有功电能、无功电能
显示功能 采用数码管显示
参数设置功能
（参数掉电不丢失）
系统参数、显示参数、通讯参数、模拟量参数、继电器输
出参数
开关量输入检测（选配）96外形：4DI，80和72外形：2 DI
继电器输出（选配） 96外形：4DO，80外形：2DO，72外形：1 DO
模拟量变送输出（选配）96外形：4AO，80和72外形：2 AO 通讯功能（选配） RS485通讯接口，modbus-rtu通讯协议（寄存器地址
表请参看《仪表通讯协议V1.0》） 三、主要技术指标
参数 技术指标
额定工作参数 辅助工作电源 AC85~265V，功耗：≤3VA
额定输入电流AC 5A、1A
额定输入电压AC 57.8V/100V、220V/380V(400V)
电力参数
电压 0.2%，AC：10V~400V 电流 0.2%，0~6A
频率 0.1 Hz，45~65Hz
功率因素 0.5%，-1~1
有功功率
0.5%
无功功率
1.0%
有功电能 0.5级
无功电能 2级
输出参数 继电器触点容量AC220V/5A、DC30V/5A（常开，无源） 模拟量输出 4~20mA
脉冲输出 3200imp/kWh(kVarh)
接口 通讯接口 RS485通讯接口，modbus-rtu通讯协议 参数 性能
工作环境 工作温度 -10℃~+60℃
存储温度 -25℃~+70℃
湿度 ≤95%RH,不结露，无腐蚀
绝缘
性能
绝缘电阻 输入、输出端对机壳>100MΩ
工频耐压 2000VAC
四、显示与设置
4.1 数码屏和液晶全视图
图1：数码管全显图
图2：液晶全显图
4.2 数码管显示
图2：参数显示界面图 4.3液晶显示
4.4 参数设置
五、背部端子定义及接线说明
5.1 背部端子定义
96*96外形仪表背部端子定义
80*80外形仪表背部端子定义
72*72外形仪表背部端子定义
5.2
电流电压输入接线图
三相四线系统
三相三线系统
六、外形及安装尺寸
仪表外形尺寸(单位：mm)
96款外形尺寸： H*W*D：96*96*85 80款外形尺寸：
H*W*D：80*80*80 72款外形尺寸：
H*W*D：72*72*80 仪表开孔尺寸(单位：mm)
96款开孔尺寸：
91*91
80款开孔尺寸：
76*76 72款外形尺寸：
67*67
七、功能配置表
视在功率 √ √ √ 功率因素 √ √ √ 有功电能 √ √ √ 无功电能 √ √ √
选配功能
继电器输出路数 1 2 4
开关量输入路数 2①2② 4
4-20mA模拟量输出路数 2①2② 2 电能脉冲输出 / / √
RS485通讯接口 √①√②√
开孔尺寸 67*67mm 76*76mm 91*91mm 深度 80mm 80mm 85mm
注：① 开关量输入、4-20ma输出和第2路RS485端子复用功能，在选配这3种功能的时候只能选配其中一种。
② 开关量输入、4-20ma输出和第2路RS485端子复用功能，在选配这3种功能的
时候只能选配其中一种。
八、维护与故障排除
问题现象 可能原因 排除方法
加控制电源后设备无显示 电原未以加入到设备
上
1、检测设备L/+和N/-端子上是否加入了
正确的工作电压
2、检查控制电源保险是否被烧毁
测量数值不准确或者是与期望不符合 电压测量不正确 1、检查中性点连接是否可靠
2、检查测量电压是否与设备额定参数匹配
3、检查PT变比参数设置是否正确
电流测量不正确 1、检查测量模式设置是否正确
2、检查CT变比参数设置是否正确
功率测量不正确 1、检查测量模式设置是否正确
2、检查电压电流对应相序是否正确
3、检查电流同名端是否正确
继电器不动作 继电器工作参数设置
不正确
检测当前继电器参数是否设置正确
开关量状态不变化外部开关量检测回路
不正确
开关量
1、用导线短接相应开关量端子，查看仪表
开关量状态显示是否正确。
2、检查开关量接入回路是否为无源干接
点。
（注意：接入有源开关量，会烧坏
仪表）
上位机不能与设备
通讯
设备通讯地址不正确 检查设备地址是否与定义一致
设备通讯速率不正确 检查设备通讯速率是否与定义一致
485组网的接线方式
不正确
检查485组网方式是否为手牵手的组网方
式
通讯链路未接终端电
阻
检测120欧姆电阻是否加上
通讯链路受到干扰 检查通讯线是否为双绞屏蔽线，屏蔽层可靠
接地
通讯线路中断 检查通讯电缆是否断开。
