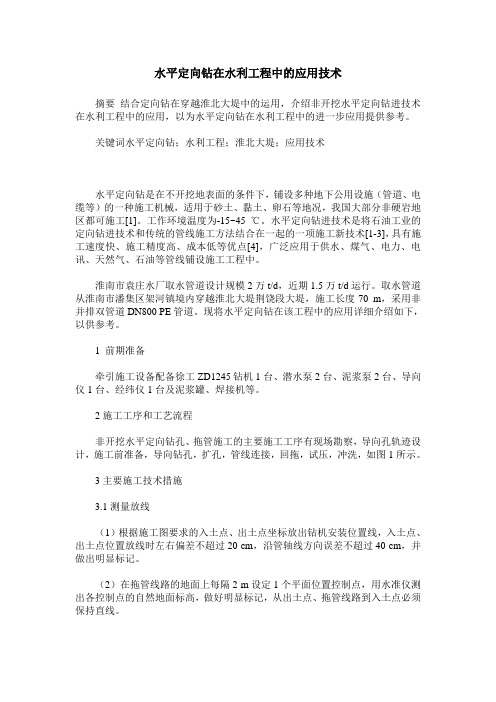

水平定向钻在水利工程中的应用技术摘要结合定向钻在穿越淮北大堤中的运用，介绍非开挖水平定向钻进技术在水利工程中的应用，以为水平定向钻在水利工程中的进一步应用提供参考。

关键词水平定向钻；水利工程；淮北大堤；应用技术水平定向钻是在不开挖地表面的条件下，铺设多种地下公用设施（管道、电缆等）的一种施工机械，适用于砂土、黏土、卵石等地况，我国大部分非硬岩地区都可施工[1]。

工作环境温度为-15~45 ℃。

水平定向钻进技术是将石油工业的定向钻进技术和传统的管线施工方法结合在一起的一项施工新技术[1-3]，具有施工速度快、施工精度高、成本低等优点[4]，广泛应用于供水、煤气、电力、电讯、天然气、石油等管线铺设施工工程中。

淮南市袁庄水厂取水管道设计规模2万t/d，近期1.5万t/d运行。

取水管道从淮南市潘集区架河镇境内穿越淮北大堤荆饶段大堤，施工长度70 m，采用非并排双管道DN800 PE管道。

现将水平定向钻在该工程中的应用详细介绍如下，以供参考。

1 前期准备牵引施工设备配备徐工ZD1245钻机1台、潜水泵2台、泥浆泵2台、导向仪1台、经纬仪1台及泥浆罐、焊接机等。

2施工工序和工艺流程非开挖水平定向钻孔、拖管施工的主要施工工序有现场勘察，导向孔轨迹设计，施工前准备，导向钻孔，扩孔，管线连接，回拖，试压，冲洗，如图1所示。

3主要施工技术措施3.1测量放线（1）根据施工图要求的入土点、出土点坐标放出钻机安装位置线，入土点、出土点位置放线时左右偏差不超过20 cm，沿管轴线方向误差不超过40 cm，并做出明显标记。

（2）在拖管线路的地面上每隔2 m设定1个平面位置控制点，用水准仪测出各控制点的自然地面标高，做好明显标记，从出土点、拖管线路到入土点必须保持直线。

3.2地下管线的探测和保护为确保地下其他管线的安全，该工程开工前拟采用如下方法对地下管线进行探测并进行必要的保护。

（1）提请建设单位提供施工区域地下管线资料。

（2）采用管线探测仪器测量的方法，测定地下管道、缆线的位置、深度和走向，同时在地表做标记。
