科技创新底轴驱动翻板闸在水利工程中的应用探讨□杨建中赵磊摘要底轴驱动翻板闸对下游冲刷影响小，建筑物整体刚度大，适应地基变形和洪水冲刷能力强，在结构安全、运行管理、使用寿命、景观效果等方面具有诸多优势。
通过底轴驱动翻板闸与平面直升闸、橡胶坝间的优缺点分析对比，探讨这一闸型在水利工程中的应用，以期对类似工程建设管理有所借鉴。
关键词翻板闸；水闸；橡胶坝；钢坝收稿日期：2018-10-07作者简介：杨建中，男，汉族，河北省水利水电第二勘测设计研究院，正高级工程师。
赵磊，男，汉族，河北省水利水电第二勘测设计研究院，高级工程师。
底轴驱动翻板闸（俗称“钢坝”）是一种新型低水头挡水建筑物，具有结构安全、运行可靠、管理方便、使用寿命长、景观效果好等优势，近年来不仅在城市河道生态治理、景观建设、市政工程以及灌溉发电等工程中得到了较为广泛的推广和使用，而且在一些中、大型工程上也有应用。
该闸型一般采用液压驱动方式，可以任意调节上游水位，对下游冲刷影响也较小，其建筑物整体刚度很大，适应地基变形能力强，较一般水闸更能适应洪水冲刷。
底轴驱动翻板闸跨度可以很大且启闭灵活，适合于10～100m 宽的闸孔，不仅结构简单，节省土建投资，而且还可立门挡水，卧门行洪排涝，另外还可调节闸门倾角在门顶形成人工瀑布效果，因此常用于城市景观工程中。
1.底轴驱动翻板闸和平面直升闸门的应用对比平面直升闸门应用十分广泛，具有闸门结构、制造、安装和运输相对比较简单，门叶可移出孔口，便于检修维护等优点。
尽管如此，平面直升闸门仍存在如下缺点：除升卧式平面闸门外，一般需要较高的机架桥和较厚的闸墩，影响过流和景观效果；具有影响水流的门槽，尤其对高水头闸门较为不利，容易产生空蚀现象；预埋件数量较多，对施工要求较高；启闭力较大，摩擦阻力影响大，需选用较大容量的启闭设备。
在城市河道生态治理和景观建设等工程中，由于不满意传统水闸高启闭机室的布置，往往倾向于选择与周围环境较为协调、景观效果较好的橡胶坝、底轴驱动翻板闸等水工建筑物。
水力自控翻板闸在山区河流中的设计应用研究论文水力自控翻板闸在山区河流中的设计应用研究论文当代，论文常用来指进行各个学术领域的研究和描述学术研究成果的文章，简称之为论文。
它既是探讨问题进行学术研究的一种手段，又是描述学术研究成果进行学术交流的一种工具。
它包括学年论文、毕业论文、学位论文、科技论文、成果论文等。
下面和小编一起来看水力自控翻板闸在山区河流中的设计应用研究论文，希望有所帮助！1、概述水力自控翻板闸为厂家定型设计产品，适用于山区河流中的新建、改建及扩建项目，其在我国山区河流中使用，不但降低了水库对库区上游农作物及人畜的淹没损失，节能环保，且在经济投入及运行成本方面性价比很高，其构件耐用坚固、运行管理方便，并且它的稳定性相对尼龙橡胶坝、重力坝等同规模的闸板，稳定性更佳，优点突出。
本文结合六甲水电站水力自控翻板闸，阐述了该闸的设计要点及注意事项，为在山区河流中推广使用水力自控翻板闸提供经验借鉴。
2、工程实例六甲水电站系龙江梯级开发的第3个梯级电站，上游有下桥水电站和拔贡水电站，下游3.5km处为肯足水电站，电站坝址距河池市金城区22km。
水库坝址以上集雨面积5500km2，总库容为1980×104m3，是一座以发电为主，兼顾灌溉效益的小型水电工程。
该电站为坝后式电站，枢纽主要建筑物包括拦河坝、坝后式厂房、引水管道、开关站及右岸灌溉管，大坝的轴线总长度为133m，其中溢流段为77.4m，该坝最大坝高为40.5m，灌溉管道在右岸非溢流重力坝段埋设，设计灌溉面积为12000亩。
该电站于1965年兴建，1968年开始运行，水轮发电机组是从匈牙利进口，电站机组运行至今已有40多年，设备已经超过报废期及带病运行效率低下，再加上机组为计划调配，额定水头和实际不匹配，运行状况不是很好，经过研究决定对该电站进行扩容改造，改造主要为两方面：（1）对原有的大坝两岸非溢流坝进行加高加固，在溢流坝段增设水力自控翻板闸；（2）对原有报废的1号、2号机组进行增容改造。
翻板坝工程在山区河道中的应用孙业山【摘要】为景观蓄水,又尽可能减少防洪影响,文章提出了翻板坝工程在山区河道中的应用,并分析了其优缺点.【期刊名称】《安徽水利水电职业技术学院学报》【年(卷),期】2013(013)001【总页数】2页(P25-26)【关键词】山区河道;防洪;翻板坝工程【作者】孙业山【作者单位】安徽省水利水电勘测设计院,安徽合肥230022【正文语种】中文【中图分类】TV644山区河道洪水来得快、去得也快，枯水期往往造成河床裸露。
山区河道沿线城镇为了构建集防洪、水景观、水生态为一体的防洪保安体系，实现“水清、水活、岸绿、景美”的综合治理目标，往往需筑坝蓄水。
目前，拦水坝坝型主要有滚水坝、橡胶板和翻板坝。
对于城镇段河道而言，防洪须摆在首要位置，建坝后肯定会造成洪水雍高，如何在尽量降低防洪影响的情况下实现景观蓄水及其他蓄水功能的要求，本文将通过绩溪县扬之河治理项目予以分析。
1 治理项目绩溪县扬之河治理项目为①扬之河绩溪县城区段；②扬之河扬溪镇段；③扬之河及登源河临溪镇段；④登源河瀛洲乡段。
其中在登源河瀛洲乡段拟拆除重建湖碣坝，该坝原为滚水坝，阻水严重，且已损坏。
该坝设计条件如表1所列。
表1 蓄水坝规划设计条件m 178.03设计防洪条件下游水位/m 176.39泄流量/m3 780设计蓄水条件上游水位 177.00下游水位 174.20上游水位/m 177.30下游消能防冲条件下游水位/m 174.20泄流量/m3规划条件湖碣上游水位/1572 坝型选择湖碣坝不仅有景观蓄水需求，还有灌溉蓄水要求，坝顶高程需达到177.0m。
滚水坝做低堰达不到灌溉蓄水要求，高坝阻水严重，势必造成坝址以上堤防顶高程的抬高，不利于人们亲水的要求。
因此，滚水坝坝型不予考虑。
针对该坝的蓄水功能要求，本文仅对橡胶坝和翻板坝坝型进行分析比较。
（1）方案1为橡胶坝。
闸室采用平底充水式橡胶坝，共设2孔，每孔净宽51m，总净宽102m，坝袋锚固于基础底板上，混凝土楔型锚固，坝袋侧向采用堵头式锚固。
浅谈水力自控翻板闸防洪工程中的设计及应用摘要：本文以渭源县渭河城区段防洪工程为例，细述水力自控翻板闸的运行原理及在防洪工程项目中的设计过程及运行实施后的优缺点，旨在为水力自控翻板闸在防洪工程中的实际应用提供技术参考和理论依据。
关键词：渭源县；水力自控翻板闸；工程设计；运行原理引言水力自控翻板闸门是一种借水力和自重作用随流量的变化，在一定条件下自动启闭的门型，自50年代以来，在我国广西、湖南、浙江、内蒙、江苏等20多个省区均有应用，目前其设计理论及故障分析处于发展完善阶段，本文旨在通过水力自控翻板闸在渭河河道防洪工程中的设计应用，为水力自控翻板闸在防洪工程实际中的应用提供参考[1-3]。
1工程概况清源河流经渭源县境内有分属两个镇清源镇、路园镇的6个自然村和渭源县县城后汇入渭河干流。
本次翻板闸坝工程位于渭源县城清源河灞陵桥上下游。
治理段1＃公路桥0+000至2＃公路桥0+558.3下游60m左右处，该段共布设4座翻板闸坝。
该项目区不仅是该县政治经济文化中心，也是渭源县城群众休闲娱乐的重要场所之一。
近年来，渭源城区建设日新月异，改造整修了城区主要街道，开辟了新的城区，初步形成了一个沿清源河两岸发展的现代化的城市格局，市容市貌有了长足的发展和改观，但清源河的整治现状与城区的景观反差太大。
河道整治只是被动的防御，未能实现综合治理和开发利用。
现代化的城区与荒芜的清源河河滩形成鲜明的对照，极不协调。
渭源县城区段河道生态环境治理，修建拦河的翻板闸，采用大水面的方案，旨在改善环境和区域小气候，使灞陵桥风景区再现当年优美如画的风景。
2水力自控翻版闸的运行原理[3-6]闸门倾角为12.5°，当门前水位高于门顶0.2m时，闸门即开始启动，随上游水位升高，闸门也逐渐加大开度，水位下降时，闸门逐渐回关，具有良好的自控性能。
整个开启与回关过程中的上游水位都不低于正常挡水位。
水力自控翻板闸门它是利用水力和闸门重量平衡的原理，增设阻尼反馈系统来达到闸门随上游水位升高，而逐渐开启泄流；上游水位下降，而逐渐回关蓄水，使上游水位始终保持在要求的范围内（即上游正常水位）。
新型水力自动翻板门在温榆河辛堡闸改建工程中的应用研究摘要近年来，水力自动翻板闸门在南方城市景观河道中得到了较广泛的应用，但在北方城市河道中还较少采用。
新型滚轮连杆式水力自动翻板门在温榆河辛堡闸改建工程中的应用在北京市尚属首次。
本文主要对翻板闸门在北京市温榆河辛堡闸改建工程的应用情况进行了总结、研究与分析，并对其在北方城市河道中的应用前景进行了简要论述。
关键词水工闸门水力自动翻板门滚轮链杆式翻板门温榆河辛堡闸Abstract: in recent years, hydraulic automatic flap gate in the southern city of landscape in channel got the widespread application, but in the northern city of channel with less. New roller connecting rod type hydraulic automatic door flap in lukewarm yu river at the gate of Michael essien reconstruction project in Beijing the application which is first. This paper mainly to the flap gate lukewarm yu river in Beijing at the gate of Michael essien renovation project of the application are summarized, research and analysis, and the river in the northern city of the application prospects briefly discussed.Key words: hydraulic automatic door flap gate roller bar chain type door flap lukewarm yu river at the gate of Michael essien辛堡闸是北京市温榆河中游的一座重要拦河闸，在截蓄径流、雨洪，增加水资源，灌溉、形成自然湿地景观，改善周边气侯环境方面起着重要作用。
水力自控翻板闸门在水利工程应用中存在的问题及解决措施总结龙源期刊网 水力自控翻板闸门在水利工程应用中存在的问题及解决措施总结作者:许铨来源:《建筑工程技术与设计》2014年第18期水力自控翻板门是一种水工闸门,别称翻转闸门、中转轴闸门、横轴翻倒门等,经过许多年的研究和发展,它已经渐趋成熟,主结构已为钢筋混凝土,特别是曲线轨道水力自控翻板门。
1.水力自控翻板闸门的原理水力自控翻板闸门(如图 1 所示)是一种利用水力自动操作的转动式平面闸门,可分活动和固定两部分。
活动部分由面板、支架、支承铰和止水等构件组成,固定部分由支承铰座和支墩组成。
图1 水力自控翻板闸门示意这种闸门启闭的水力自控主要依靠门叶前后水压差、闸门自重和各种摩擦阻力对支承铰中心产生的不平衡力矩来实现的,达到随着上游水位升高便自动逐渐开启闸门泄流、上游水位下降便自动逐渐关闭闸门蓄水的目的,使上游水位始终保持在要求的范围内。
2.工程实例及应用中存在的缺点例1 某市A水电站闸坝采用孔口为10m×4. 5m(宽×高,以下同)的自动翻板闸门,共14扇,2012年8月1日全部安装完毕,刚投入使用就遭遇了洪水的考验。
2010年9月22日晚,上虞市普降大雨。
据9月23日现场观测记录表明,当水位超出门顶37cm时,部分闸门陆续开启;上午9 时25分至9时40分水位已超出门顶69cm,但闸门开度远未达到超出30cm时开始开启70~80cm全开的设计要求。
闸门自动开启失灵直接造成电站上游153.33m2的农田受浸,并冲垮了100多米长的土堤,严重威胁了县城及两镇人民生命财产的安全。
后经专家及有关领导会商决定,采用了 3 次人工爆破炸开了 2 座闸门,才得以顺利泄洪。
例2 某市B电站是杭州湾水系开发的最后1个梯级电站,装机为6MW。
闸坝设计原为液压翻板门(钢质),孔口尺寸为8m×5.2m,共9孔,配有液压启闭机及闸前检修门。
施工时为了节约闸坝投资改为水力自控翻板闸门,门叶材质改为钢筋混凝土,由湖南某厂家生产,于2008年完成安装。
浅析水力自控翻板闸门在某小型水电站的应用摘要：本文作者根据自己的工作经验，阐述了水力自控翻板闸门的工作原理，通过工程实例，分析水力自控翻板闸门在水利水电工程中发挥的经济效益，指出在今后现代水利工程建设中应进一步推广使用。
关键词：水力自控；翻板闸门；经济效益。
1、水力自控翻板闸门的发展及应用简介水力自控翻板闸门是我国工程技术人员自行研究出来的一种新型节能闸坝。
翻板坝由基础固定坝和翻板闸门组成，其水力自控翻板闸门启闭的基本原理是杠杆平衡与转动。
水力自控翻板闸门巧妙地利用作用在闸门上的水压力和闸门的自重来作为启闭闸门的动力，无需其他外加能源，也无需其他启闭机械、启闭机房，具有造价节省、施工期短、不需人员操作等优点。
这种新型水闸的技术在目前还只是初步成熟，还处于不断研究、不断创新和不断完善的过程之中。
水力自控翻板闸门的研究和应用，是从上世纪60年代发展起来的，到本世纪初，经历了5次更新换代。
水力自控翻板闸门具有自动开启回关、不需人员操作、节约能源等优点，同时全开时阻水率小、过流能力强、不改变天然河床断面，适用范围非常广泛，可以使用于各种河宽的闸坝工程，主要用于航运、发电、防洪、灌溉、给水和改善环境。
2、水力自控翻板闸门启闭原理水力自控翻板闸门的启闭原理是杠杆平衡与转动。
当作用在闸门门叶上的水压力和水流对闸门门叶的摩擦力对转动中心的力矩的和大于闸门门叶自重和运转机构的阻力对转动中心的力矩的和时，闸门开启度自动加大，直到这两组力矩和相等时，闸门在新的开启度位置上保持平衡；当作用在闸门门叶上的水压力和水流对闸门门叶的摩擦力以及运转机构的阻力对转动中心的力矩的和小于闸门门叶自重对转动中心的力矩时，闸门开度自动减小，直到两者相等时，闸门在新的较小的开度位置上保持平衡。
因此，当洪水到来时，水力自控翻板闸门能够随上游水位的升高而准确及时地自动逐渐开启泄流；来流量增大，上游水位升高时，闸门会准确及时地自动家大开度；当来流量减少，上游水位下降时，闸门会准确及时地减小开度，使洪水过程结束时能够及时回关至全关状态。
翻板闸在堤防工程中应用赵伟发表时间：2018-03-14T14:39:26.813Z 来源：《基层建设》2017年第35期作者：赵伟[导读] 摘要：我国水利建设项目越来越多，水闸技术是必不可少的应用技术，其应用非常普遍，在水利建设中起着重要的作用，其中翻板闸的结构简单，制造方便，运行安全等特点在堤防工程中应用广泛。
中国水利水电第六工程局有限公司辽宁丹东 118002摘要：我国水利建设项目越来越多，水闸技术是必不可少的应用技术，其应用非常普遍，在水利建设中起着重要的作用，其中翻板闸的结构简单，制造方便，运行安全等特点在堤防工程中应用广泛。
总体来看，具有挡水和泄水的功能。
通过水闸的使用，能够全面确保水利工程发挥拦洪、挡潮及水位抬高，在泄洪、排涝、及调节流量上更是发挥着不可替代的作用。
关键词：翻板闸施工技术应用一、翻板闸工作原理翻板闸门利用水利和闸门重量平衡的原理，增设阴尼反馈系统。
达到随着上游水位身高自动组件开启闸门泄流、上游水位下降自动逐渐关闭闸门蓄水的目的，使上游水位始终保持在要求的范围内。
例如连杆式翻板闸门是一种双支点带连杆的闸门，由面板、支腿、支墩、滚轮，连杆等部件组成，根据闸门水位的变化，依靠水力作用自动控制闸门的开启和关闭。
当上游来流量加大，闸门上游水位抬高，动水压力对支点的力矩大于门重与各种阻尼对支点的力矩时，闸门自动开启到一定倾角，直到在该倾角下动水压力对支点的力矩等于门重支点的力矩，达到该流量下新的平衡。
流量不变时，开启角度也不变。
而当上游流量减少到一定程度，使门重对支点的力矩大于动水压力与各种阻尼对支点的力矩时，水力自控翻板闸门可自行回关到一定倾角，从而又达到该流量下新的平衡。
图1是仿版闸门的立体图，当它关闭时，铅锤挡水；当它完全开启时，它接近于水平水通过翻板门板的下方和上方泄入下游。
一般翻板门质检不设隔墩、启闭机台、启闭机等设施。
图1翻板闸门二、翻板闸门主要有以下的特点：1.结构简单，操作方便。

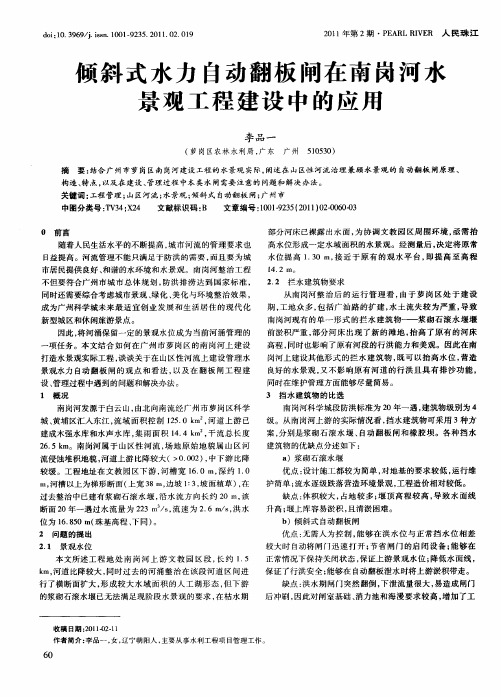

倾斜式水力自动翻板闸在南岗河水景观工程建设中的应用
萝岗区农林水利局李品一510530
【关键词】工程管理山区河流水景观倾斜式自动翻板闸
1.前言
随着人民生活水平的不断提高，作为城市河流的管理要求也日益提高，不能只满足于防洪的需要，而且要为城市居民提供良好的和谐的水环境和水景观。
南岗河整治工程不但要符合广州市城市总体规划，防洪排涝达到国家标准，同时还需要综合考虑城市景观、绿化、美化与环境整治效果。
广州科学城未来最适宜创业发展和生活居住的现代化新型城区和休闲旅游景点。
因此，将河涌保留一定的景观水位成为当前河涌管理的一项任务。
本文就结合如何在广州市萝岗区的南岗河上建设打造水景观实际工程，谈谈关于在山区性河流上建设管理水景观水力自动翻板闸的观点和看法，以及在翻板闸工程建设、管理过程中遇到问题和解决办法。
2.工程环境
南岗河发源于白云山，由北向南流经广州市萝岗区科学城、黄埔区汇入东江，控制流域面积125.0KM^2，河道上游已建成木强水库和水声水库，集雨面积14.4平方公里，干流总长度26.5KM。
南岗河属于山区性河流，场地原始地貌属山区河流侵蚀堆积地貌，河道上游比降较大（>0.002），中下游比降较缓。
工程地址在文教园区下游，河槽宽16.0M，深约1.0M，河槽以上为梯形断面（上宽38M，边坡1:3，坡面植草），在过去的规划整治中已建有浆砌石滚水堰沿水流方向长约20M，该断面20年一遇过水流量为223M^3/S，流速为2.6M/S，洪水位为16.850M（珠基高程、下同）。
3.问题的提出
3.1景观水位
本文所述工程地处南岗河上游文教园区段，长约1.5KM，河道比降较大，同时过去的河涌整治中在该段河道区间进行了横断面扩大，形成较大水域面积的人工湖形态，但下游的浆砌石滚水堰已无法满足现阶段水景观的要求，在枯水期部分河床已裸露出水面，为协调文教园区周围环境，亟需抬高水位形成一定水域面积的水景观。
经测量后，决定将原常水位提高1.30M，接近于原有的观水平台，即提高至高程14.2M。
3.2 拦水建筑物要求
从南岗河整治后的运行管理看，由于萝岗区处于建设期，工地众多，包括广汕路的扩建，水土流失较为严重，导致南岗河现有的单一形式的拦水建筑物--浆砌石滚水堰堰前淤积严重，部分河床出现了新的滩地，抬高了原有的河床高程，同时也影响了原有河段的行洪能力和美观，因此在南岗河上建设其他形式的拦水建筑物，既可以抬高水位，营造良好的水景观，又不影响原有河道的行洪和具有排沙功能，同时必须在维护管理方面尽量简易。
4.挡水建筑物的选型
南岗河科学城段防洪标准为20年一遇，建筑物级别为4级。
从南岗河上游的实际情况看，挡水建筑物可采用三种方案：分别是浆砌石滚水堰、自动翻板闸和橡胶坝，各种挡水建筑物的优缺点分述如下：
（1）浆砌石滚水堰
优点：设计施工都较为简单；对地基的要求较低；运行维护简单；流水逐级跌落营造环境景观；工程造价相对较低；
优点：体积较大，占地较多；堰顶高程较高，导致水面线升高；堰上库容易淤积，且清淤困难。
（2）倾斜式自动翻板闸
优点无需人为控制，能够在洪水位与正常挡水位相差较大时自动将闸门迅速打开；节省
闸门的启闭设备；能够在正常情况下保持关闭状态，保证上游景观水位；降低水面线，保证了行洪安全；能够在自动翻板泄水时将上游淤积带走。
缺点：洪水期闸门突然翻到，下泄流量很大，易造成闸门后冲刷，因此对闸室基础、消力池和海漫要求较高，增加了工程投资；闸门易受水上漂浮物的影响而开启失灵，增加了运行管理工作量；工程造价与浆砌石滚水堰比要高；
（3）橡胶坝
优点：造价低，与同规模的常规闸相比一般可以节约投资30~70%；节省三材；施工期短，工期一般为3~6个月；抗震性能好；不阻水、止水效果好；能够在汛期塌坝过水，降低水面线；塌坝能够降低底高程，减少上游淤积。
缺点：坚固性较差和易老化；突然塌坝水流流速较大，下游冲刷严重；需要配套相应的动力设备，运行维护管理困难。
南岗河的跌水及拦水堰的问题，应该根据实际情况，河道的顺直程度、坡降大小，两岸地形情况等确定拦水堰的形式，尽可能兼顾水景观和防洪排沙，减少管理和清淤的负担；经过综合考虑，选择了倾斜式自动翻板闸。
5.倾斜式水力自动翻板闸
5.1翻板闸原理及构造
倾斜式水力自控翻板闸门是利用工程力学平衡原理，通过水力来达到自动控制的钢筋混凝土与金属结构相结合的新型闸门，它由门板、支腿、支墩、滾轮、连杆等部件组成，设计启门水位一般超过门顶15~20cm，也可根据用户要求定制。
当上游水位升高，超过启门水位，动水压力对支点力矩大于门重与摩阻力对支点力矩时，闸门自动开启(泄流)成一定倾角，并随闸前水位变化，直至倾角下动水压力对支点力矩等于门重对支点的力矩时，达到新的平衡；流量不变时，开启角度也不变。
当上游流量减少到一定程度，门重对支点的力矩大于动水压力与摩阻力对支点的力矩时，闸门自行回关到一定倾角，达到该流量下新的平衡。
该闸门完全依靠水力平衡作用，自动控制闸门的开启和关闭，闸前（库内）水位上升越高，闸门开启度越大；水位上升越快，闸门打开的速度就相应加快，直到闸门设计开启角度。
水位下降，闸门又随水位下降的相应速度关闭，直至水位降至小于设计启门水位全部关闭。
整个启闭过程不需任何外加机械动力、任何机械设备和人工操作，而是随着水位的升降而启闭，尤其对水位暴涨暴落、又没有洪水预报的河流上更显得管理方便，优越性更突出。
5.2倾斜式翻板闸特点
（1）自动控制。
保持设计正常水位（自动维持河流生态流量），保证发电水头和进水流量；泄流能力强，淹没损失少（在全开情况下门体全部淹没在水下，对河道阻水影响小）。
（2）解决了进水口冲砂问题。
闸门开启后泥沙从闸底冲走，避免泥沙进入水工建筑物。
（3）投资少。
翻板闸闸门投资少，仅为常规闸门的一半；
（4）施工简易，管理方便安全。
在施工和维护方面省事、省时、省力；施工工期短，无需设置电气管理房，维护保养方便。
总之，倾斜式水力自动翻板闸，是在旧式水力自动翻板闸基础上改进后的翻板闸。
旧式翻板闸门上过水时，门体易发生震动；闸门突然翻倒，门体与闸门支撑处均受到较大的冲击力。
而倾斜式翻板闸是经过水力计算和水工试验后，把闸门稍微向下游倾斜约10度，并在支墩、滚轮、连杆等部件作了缓冲改进，较好地解决了闸门突然翻倒水流对闸底板、支墩等造成冲击的问题。
倾斜式水力自控翻板闸门，既减少淹没损失，又提高了水头及调控能力，如对橡胶坝而言，即可节省水量，又不减少发电时间，切实增强经济效益。
6.工程布置
为防止闸基发生渗透破坏，以及翻板闸自动开启时产生一定的振动和冲击，确保闸门运
行安全稳定，基础及结构布置仍然是按水闸设计规范进行，设3孔5.3*1.3（宽*高，单位M）翻板闸门，闸室长为8M，上游设铺盖，下游设消力池（平面布置及纵剖面见下图）。
7.防洪问题
采用宽顶堰堰流公式计算，堰流流量系数取0.34，该处20年一遇洪水位为16.850M，距离堤顶高程18.60M仍有1.8M空间。
翻板闸运行了1年多，经受了2010年洪水的考验，未出现故障和损坏问题，上游段亦未出现洪水淹没灾害，至今运行良好。
8.排沙清淤
由于堰顶高程接近河床高程，当洪水到来致使闸门自动开启后，下泄洪水挟带泥沙涌向下游，从运行效果来看，该水景观段没有形成淤积形成河漫滩，极大地减轻了该河段清淤的工作量。
9.结论
在类似南岗河的山区性河流设置景观拦水建筑物，应优先选择倾斜式水力自动翻板闸。
在工程建设投资、防洪安全、冲沙排淤、景观水位高度、维护管理的配套设施简便等方面具有明显优势。
但水力自动翻板闸也有其致命的缺点，河流上漂流的各种杂物可能对闸门的开启造成障碍，导致洪水到来时闸门不能自动开启，所以在汛期，特别是台风暴雨来临之前，加强对翻板闸的日常巡视维护管理、及时清理闸门前后的有碍闸门开启的漂浮物，是非常必要的。
参考文献：（1）《水力自动闸门》水利电子出版社1987年8月
（2）《广州市南岗河整治工程初步设计报告》广州市水利水电勘测设计研究院2006年11月。
