KZG型快开式隔膜压滤机的应用技术报告单位：日期：2011年4月12日前言：设计年入洗原煤(0～50mm)300万吨，后来增加动筛排矸系统，实际入洗能力达450万吨，超过原生产能力50%以上，这大大增加了洗水闭路循环工作的压力，加之一些老式XMZ型压滤机设备严重老化，洗水处理系统已经不能满足生产需要，随着用户需求的变化，特别是上海宝钢的对精煤的需求量大增，为了保证精煤质量，需要立即更换该压滤机。

在2009年5月份经过对多家压滤机生产厂家进行调研，最终选用了景津压滤机集团有限公司生产的KZG型快开式隔膜压滤机，并于月引进了景津快开KZG型高压隔膜自动压滤机，经过近一年多的生产，该机整机性能先进，表现了操作方便、安全可靠，产率高、处理速度快、自动化程度高的特点，加之在实际生产中不断的摸索改进，使其性能更加完善稳定，体现了明显的优越性。

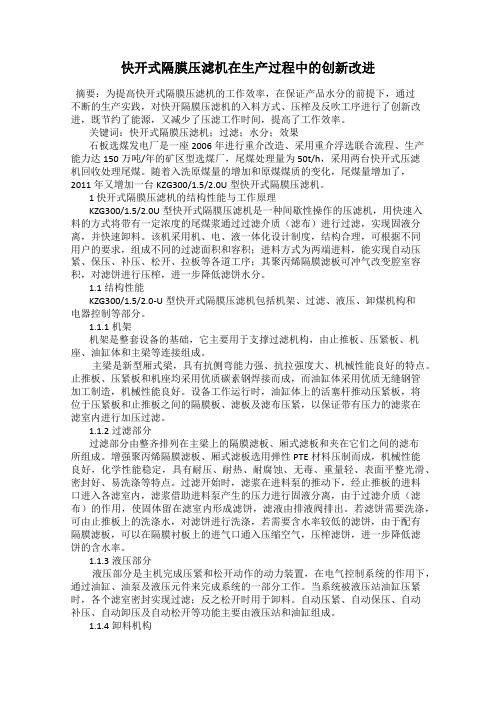

一、KZG型快开式隔膜压滤机整体特点：1、自动化程度高：该系列快开式高压隔膜压滤机是集机、电、液于一体的先进的分离机械设备，它具体由五大部分组成：机架部分、过滤部分、液压部分、卸料机构和电器控制部分，可根据滤板数量的多少的改变，组成不同的过滤面积和容积。

2、操作方便：自动、手动控制程序可相互转换：选择开关转换至“自动”状态，在PLC的作用下压滤机依次进行止推销上移，油缸座、压紧板后退，第一次拉板、第二次拉板、第三次拉板，将料卸完后，然后自动进行合板、止推销下移、油缸压紧，当压力达到电接点压力表上限时，泵站电机自动停止运转，这时就可以进料，一个工作循环完毕。

将选择开关转换至“手动”状态，依次按下各个按钮，完成一个循环。

“松开”→“止推销上移”→“一次拉板”→“二次拉板”→“三次拉板”→“合板”→“止推销下移”→“压紧”3、进料速度快。

进料方式为两端进料，进料速度快，过滤速度快。

4、卸料快。

当压紧板松开后，支撑座位臵的电机转动，通过链轮、链条拉动油缸座、压紧板并拉开第一部分滤板，止推板位臵的电机得电转动，带动隔板拉开第二部分滤板，通过电控柜中信号传递，使之反转，带动隔板拉开剩余的滤板，这样，一个卸料过程完毕。

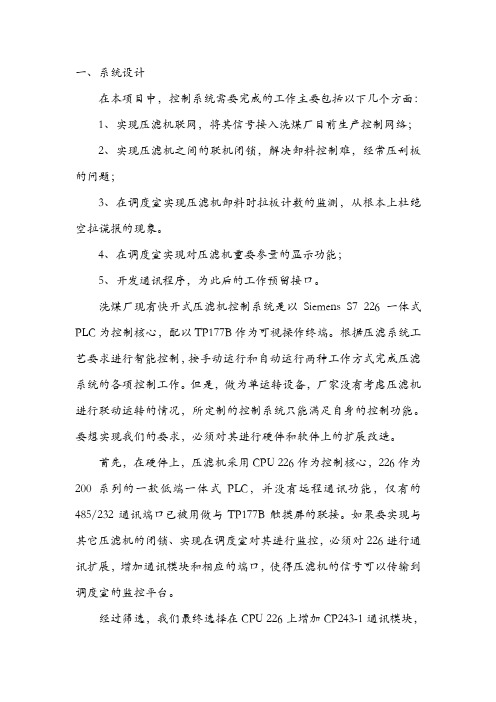

一、系统设计在本项目中，控制系统需要完成的工作主要包括以下几个方面：1、实现压滤机联网，将其信号接入洗煤厂目前生产控制网络；2、实现压滤机之间的联机闭锁，解决卸料控制难，经常压刮板的问题；3、在调度室实现压滤机卸料时拉板计数的监测，从根本上杜绝空拉谎报的现象。

4、在调度室实现对压滤机重要参量的显示功能；5、开发通讯程序，为此后的工作预留接口。

洗煤厂现有快开式压滤机控制系统是以Siemens S7 226一体式PLC为控制核心，配以TP177B作为可视操作终端。

根据压滤系统工艺要求进行智能控制，按手动运行和自动运行两种工作方式完成压滤系统的各项控制工作。

但是，做为单运转设备，厂家没有考虑压滤机进行联动运转的情况，所定制的控制系统只能满足自身的控制功能。

要想实现我们的要求，必须对其进行硬件和软件上的扩展改造。

首先，在硬件上，压滤机采用CPU 226作为控制核心，226作为200系列的一款低端一体式PLC，并没有远程通讯功能，仅有的485/232通讯端口已被用做与TP177B触摸屏的联接。

如果要实现与其它压滤机的闭锁、实现在调度室对其进行监控，必须对226进行通讯扩展，增加通讯模块和相应的端口，使得压滤机的信号可以传输到调度室的监控平台。

经过筛选，我们最终选择在CPU 226上增加CP243-1通讯模块，将压滤机信号转出，转出的电信号通过光纤链路器OSM转成光信号上传到洗煤厂控制网络，由最近的S7-400控制站接收，再由控制站经过工业以太网传输到调度室，使用WinCC软件开发出相应操作界面，显示在调度室的监控平台上。

软件部分则包括对快开式压滤机端拉板控制、通讯、设备间闭锁程序的开发，S7-400控制站通讯程序的开发，以及调度室操作界面的数据组态和监控画面开发。

项目系统图如下所示：快开式压滤机快开式压滤机二、主体设备工作原理和特点：1、压滤机端程序226上增加的程序包括两部分，主要是信号捕获和存储，以及CPU 226与工业以太网的通讯程序。

隔膜压滤机自动化控制优化发布时间：2022-10-21T02:30:48.305Z 来源：《中国科技信息》2022年第12期作者：赵勇[导读] 今年来随着环保意识的加强，在矿业生产中隔膜式压滤机的应用日益广泛赵勇新疆钢铁雅满苏矿业有限责任公司，839126，新疆哈密摘要：今年来随着环保意识的加强，在矿业生产中隔膜式压滤机的应用日益广泛，矿山企业对隔膜式压滤机的运用越来越重视，本文对隔膜压滤机供料方式进行改进，对压滤机生产工艺流程进行自动化改造，实现单机循环压滤过程全自动化操作模式。

经实践证明，改进后的操作模式不仅提升了压滤机生产效率，并且降低了职工劳动强度。

关键词：隔膜压滤机；自动化 1 引言我公司选矿厂生产过程产生大量尾砂需要处理，经过旋流器分级后由陶瓷过滤机处理粗颗粒尾砂，细粒级尾砂由隔膜式压滤机进行处理，尾砂通过皮带输送至干排场。

2 隔膜压滤机工作方式高压隔膜压滤机是一种间歇性操作的加压过滤设备。

适用于各种悬浊液的固液分离，适用范围广，分离效果好，结构简单，操作方便，安全可靠；主要应用于洗煤、冶金等领域。

过滤部分是由排列在主梁上的隔膜滤板和厢式滤板以及压在滤板之间的滤布组成的。

增强聚丙烯隔膜滤板和厢式滤板是名牌厂家生产的弹性PP，机械性能良好化学性能稳定，具有耐压、耐热、耐腐蚀。

表面光滑平整、密封性强、容易洗涤的优点。

过滤开始时，滤浆在进料泵的推动下，经过止推板中间的进料口进入各个滤室内，滤浆借助进料泵生产的压力，进行固体与液体的分离，在滤布的作用下，使固体留在滤板的滤室内形成滤饼，滤液则穿透滤布经滤板排水孔排出。

液压部分是整个主机完成压紧和松开的动力系统装置。

在电器控制系统的控制下，通过油缸、油泵以及液压元件来完成液压系统。

当油缸压紧时，使各个滤室都封闭，用来过滤，如果油缸松开，用来卸料。

因此，液压系统能使整个压滤机，实现自动压紧、自动保压、自动补压和自动松开的功能。

3 滤布的选择滤布的选择很重要，在过滤过程中起关键的作用，滤布性能的好坏，直接影响过滤的效果，为了达到比较理想的过滤效果和速度，需要根据物料的颗粒大小，密度、粘度等化学成分和过滤工艺来选择。

236压滤机是现阶段选煤厂常用的尾煤处理和脱水设备，具备处理能力强、脱水效果好、噪音低、能耗低等优点。

马兰选煤厂细煤泥（粒径 0.25mm 以下）脱水使用ZKG450/2000-U型快开隔膜压滤机，生产的产品通过带式输送机外运。

快开隔膜压滤机在使用过程中存在一定程度堵转问题，从而影响细煤泥压滤效果。

为此，文中对该快开隔膜压滤机系统进行针对性优化，以便在一定程度上提升细煤泥处理效果。

1 选煤厂概况及过滤机使用情况马兰选煤厂始建于1993年10月，设计入洗能力为400Mt／a，入洗原煤来自马兰矿，为优质肥煤。

采用脱泥无压给料三产品重介+螺旋分选机+浮选联合工艺流程。

该厂浮选精煤的脱水由两台ZKG450/2000-U型快开隔膜压滤机完成。

由于快开隔膜压滤机工作步骤多、程序复杂、控制点多等困难，设备投入运行以来故障效高，浮选精煤脱水能力低，造成精煤含水效高，为此需对原有的设备进行升级优化。

马兰选煤厂使用的 ZKG450/2000-U型快开隔膜压滤机压滤系统结构由主机、辅机、阀门、管道等构成，具体结构见图 1所示。

图1 压过滤机结构在密闭的加压仓内安装过滤机，压滤后产生的落料使用刮板输送机运输，在机头位置安装排料装置。

在压滤过程中形成的浊液通过入料泵泵送过滤机槽体内。

在加压仓压力作用下过滤产生的液体流出，固体颗粒物则形成滤饼随滤盘转动，后在分配阀位置通过刮板输送机运输至排料装置中。

当排料装置内堆积一定量物料后会间歇排出至过滤机外。

整个加压过滤过程可全自动完成。

2 现场应用存在问题分析 在快开隔膜压滤机现场应用时发现当设备紧急停机或者运输精煤的带式输送机故障停机后，需要对快开隔膜压滤机进行及时放料。

但是受到快开隔膜压滤机上料筒内液位过高问题影响，过滤机存在放料困难，极易引起过滤机主轴出现堵转问题。

若强制进行放料则存在上料筒溢桶情况。

当快开隔膜压滤机无法正常使用时，浓缩池内煤泥将无法及时排出，影响选煤厂正常生产。
