无负压管网增压稳流给水设备

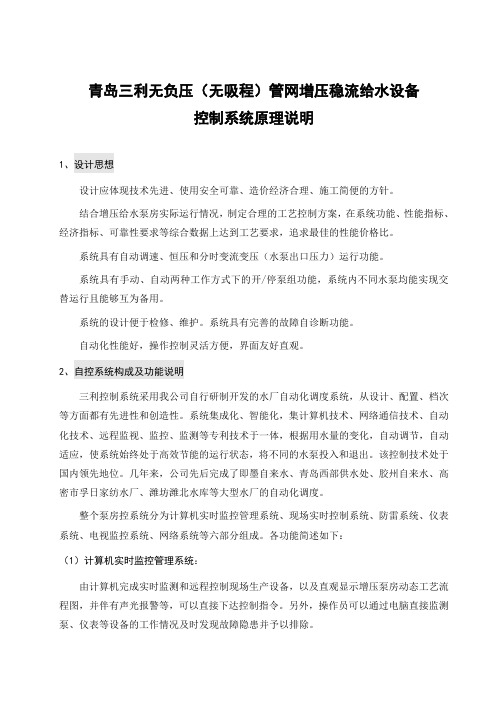

青岛三利无负压（无吸程）管网增压稳流给水设备控制系统原理说明1、设计思想设计应体现技术先进、使用安全可靠、造价经济合理、施工简便的方针。

结合增压给水泵房实际运行情况，制定合理的工艺控制方案，在系统功能、性能指标、经济指标、可靠性要求等综合数据上达到工艺要求，追求最佳的性能价格比。

系统具有自动调速、恒压和分时变流变压（水泵出口压力）运行功能。

系统具有手动、自动两种工作方式下的开/停泵组功能，系统内不同水泵均能实现交替运行且能够互为备用。

系统的设计便于检修、维护。

系统具有完善的故障自诊断功能。

自动化性能好，操作控制灵活方便，界面友好直观。

2、自控系统构成及功能说明三利控制系统采用我公司自行研制开发的水厂自动化调度系统，从设计、配置、档次等方面都有先进性和创造性。

系统集成化、智能化，集计算机技术、网络通信技术、自动化技术、远程监视、监控、监测等专利技术于一体，根据用水量的变化，自动调节，自动适应，使系统始终处于高效节能的运行状态，将不同的水泵投入和退出。

该控制技术处于国内领先地位。

几年来，公司先后完成了即墨自来水、青岛西部供水处、胶州自来水、高密市孚日家纺水厂、潍坊潍北水库等大型水厂的自动化调度。

整个泵房控系统分为计算机实时监控管理系统、现场实时控制系统、防雷系统、仪表系统、电视监控系统、网络系统等六部分组成。

各功能简述如下：（1）计算机实时监控管理系统：由计算机完成实时监测和远程控制现场生产设备，以及直观显示增压泵房动态工艺流程图，并伴有声光报警等，可以直接下达控制指令。

另外，操作员可以通过电脑直接监测泵、仪表等设备的工作情况及时发现故障隐患并予以排除。

A、对增压泵房的监控功能：自控：根据出厂水的压力设定值，自动调节变频频率，对所有被控设备进行故障保护。

监控计算机通过键盘下达的的指令，经过判断其正确后开/停水泵，对被控设备进行故障保护。

手动：由现场开关屏上的按钮操作，检测工况，生产数据和故障报警。

监测 PLC系统进行水质，流量，压力检测，提供重要的操作信息并进行工况检测，故障报警。

无负压稳流给水设备国标
无负压稳流给水设备国标
1、什么是无负压稳流给水设备国标
无负压稳流给水设备国标是指为确保水源的水质和安全，针对不设计故障情况下的公共给水管网，提出的允许小范围使用低压和零水头压工作法，以维持输水管网具有稳定水压和确保给水质量的国家标准。

只要满足无负压工作条件，就可在边远山区等地安装和使用无负压稳流给水设备，从而完善村镇供水网络，提高供水质量和安全。

2、无负压稳流给水设备国标的作用
无负压稳流给水设备国标的作用是为了确保水管网的水质和安全，以及改善山区地区等边远地区的供水质量和安全。

它规定不能在水头压低于一定值的情况下运行供水设备，以免对水网造成大面积蠕动流，从而影响供水质量和安全。

三、无负压稳流给水设备国标的要求
1、低压施工的给水管道的水头压应不低于1.0MPa。

2、不得使用负压施工技术，不得让给水管道降低水头压。

3、预留水头压要求满足产品设计、安装、使用要求。

4、预留水头压应经常进行检测，给水管道可靠性得到保障。

5、管道运行时，不允许有水头压降低情况或过大水位变化。

6、用水设备设计时须符合有关规定，不得造成水头压低于设计要求的情况。

7、设置调压装置要符合国家标准的要求，要保证设备的可靠性和使用寿命。

四、总结
无负压稳流给水设备国标是国家为了确保公共给水管网的水质和安全而建立的标准，旨在为边远山区等地提供稳定水压和保障供水质量。

它具有管道施工和用水设备设计的要求，并应该配备合理的水头压调节器以保证水系的正常工作。

此外，要定期进行检查维护，确保水源的正常供水。

供水设备工作原理深井供水设备投入使用，自来水管网的水进入稳流调节罐，罐内空气通过真空消除器自动排除，待水充满后，真空消除器自动关闭。

当自来水管网压力能够满足用水要求时，系统由旁通止回阀向用水管网直接供水，水泵不作，充分利用了自来水管网原有压力。

当用水管网用水量不断增加，自来水管网压力不能满足用水要求时，系统压力信号由远传压力表反馈给变频控制器，水泵开始运行，并且根据用水量的大小自动调节转速恒压供水。

如果水泵的转速达到工频转速时，则会自动启动另一台水泵变频运转。

实现了“差多少、补多少”的功能。

夜间小流量用水且自来水给水管网压力不能满足要求时，蓄能罐可以释放其贮存能量，避免了水泵的频繁启动。

蓄能罐根据自来水给水管网的压力稳定情况配置。

深井供水设备的技术条件：1.电源可靠，应为双电源或双回路供电方式。

具有电源适应性，设备输入电压波动和控制器输入电压波动不超过额定电压±10％时，应能正常工作。

2.设备应具有自动调节水泵转速和软启动的功能。

定压给水时，设定压力与实际压力差不得超过0.01MPa；变压给水时，给水系统工作压力应按管道工作特性曲线改变。

3.无负压管网增压稳流给水设备应具有水池水位“报警”及水泵控制功能，超过最高水位时“报警”，降至最低水位时“报警”及停机，恢复到启泵水位时，自动启动。

4.无负压管网增压稳流给水设备应有观察设定压力和实际压力显示、水泵供电频率显示以及观察故障显示的窗口。

5.设备应有对各类故障进行自检、报警，对可恢复的故障应能自动或手动消警，恢复正常运行。

6.无负压管网增压稳流给水设备应有过载、短路、过压、缺相、欠压、过热等的保护功能。

7.无负压管网增压稳流给水设备的环境要求：a.温度：5～40℃。

b.相对湿度：温度20℃时，不大于90%。

c.海拔高度：不应超过1000m。

d.设备安装的地点，应无导电或爆炸性尘埃，无腐蚀金属或破坏绝缘的气体或蒸汽。

破坏绝缘的气体或蒸汽。

6电控柜的设置要求：a.柜底应高出地面0.1m。

几种常见的无负压供水设备————————————————————————————————作者：————————————————————————————————日期:几种常见的无负压供水设备一、第五代叠压补偿式无负压供水设备简介第五代叠压补偿式无负压供水设备采用微机变频技术、降噪技术、一屏双机技术、双稳态压力补偿技术、负压处理技术实现无负压供水。

通过触摸屏显示运行状态,通过微机控制、双稳态压补偿装置及真空补偿系统,实现了与自来水管网直接串接，并且克服了对管网的不良影响。

首先根据实际情况设定用水点工作压力，检测出水管实际压力并与设定压力进行比较，如果实际压力高于设定压力,则降低变频器频率，反之升高变频器频率。

工控微机随时检测管网压力,计算速度很快，调节速度也是瞬时完成，使管网压力始终保持在设定数值上。

另外如设备原理图所示,通过微机控制、双稳态压力补偿装置及真空补偿系统，使本设备可以和自来水直接串接，因水泵工作的叠加原理，使设备可以充分利用自来水原有的压力,增加了变频调速给水设备的节能点。

当自来水压力不足致使压力下降时,本设备通过真空抑制器及稳流补偿器中的检测装置采集稳流补偿器内的水位信号,通过微机控制真空抑制器及双稳态压力补偿装置中的的特殊装置动作,抑制负压的产生,保证设备不对城市管网产生任何影响。

设备结构示意图如下ZBＷ型叠压补偿式无负压供水设备工作原理(如下流程图）:主要组成部件1.双稳态压力补偿系统自主专利技术（专利号ＺL 2０1２ 2 06460０1.Ｘ),具备高低峰压力补偿及保压不启动泵等独特技术。

用水低峰期进行能量储存,多余压力释放到用户管道补偿给用户供水，降低水泵转速及小流量保压不启动泵,节约电能;用水高峰期，高压能腔释放能量,通过装置补偿到自来水给水管道内,从而抑制负压的产生,完成不间断持续正常供水。

2 .管阀防回流系统自主专利技术（专利号：ZＬ 2012 2 ０１51983.５)：采用304不锈钢无缝管,镜面抛光，防止水回流设计避免泵的反转。

介绍两种无负压给水设备及其运用中应注意的一些问题摘要：介绍了工程中常使用的两种无负压给水设备的特点、分析了各自的优缺点及笔者在工程应用中的一些体会。

关键词：无负压给水设备工作压力极限配套气压罐建议abstract: the paper introduces the engineering in the use of two no-negative pressure water supply equipment characteristics, and analyzes their advantages and disadvantages. at last, the author talks about some experiences in engineering application.key words: no-negative pressure water supply equipment, work pressure limit, supporting air pressure tank, suggestions中图分类号：tu821文献标示码：a文章编号：1、前言目前普遍采用的二次供水方式是供水用户先把市政管网的水蓄存到修建的蓄水箱（或水池）内，然后通过加压水泵从水箱或水池中吸水再输送到用户。

这种方式在实际应用中往往存在能源浪费、水质二次污染、停电即停水的弊端。

随着节能及保证水质呼声的不断高涨，一种新的二次加压供水设备—无负压供水设备以其节能，易维护，安全卫生无二次污染逐步被市场认同。

笔者比较分析了现有的诸多生产厂家，发现有两种形式的无负压供水设备比较具有代表性，一种是hlx系列智能化全自动节能增压水箱，该水箱是集不锈钢水箱、水泵、智能变频控制柜、无负压成套附件、稳压罐等设备为一体的智能化供水设备；另一种是wwg 系列无负压（无吸程）管网增压稳流给水设备，该设备的组成主要有：稳压平衡装置、负压消除装置、变频控制柜、水泵机组。

无负压给水设备及管网准用的技术条件马戍环（天津公用事业科研所，天津300100）摘要对无负压给水设备及接入管网的技术条件作了分析探讨。

关键词无负压给水直接供水瞬变流注排气阀气囊。

“无负压给水设备”是指：连接到供水管网上的增压水泵或可称为管网增压供水、管网直接加压供水设备等。

它具有两大优点。

其一，管网串接水泵增压供水，将管网中卫生合格的生活饮用水在密闭的环境下直供到户，减少或根除过去因水体在贮水池中蓄留、暴露、或管理不善而发生的二次污染，保障了水质卫生安全。

其二，管网到水泵吸水口尚存的多余水头，可叠加为扬程利用，所以节电效果显著。

传统的城镇供水系统可以把水厂送水到用户水龙头的全过程分离为一次供水和二次供水两个相对独立的系统，而管网直接增压供水系统是将二者结合成为一个整体的系统，变二次供水为一次直接供水到户。

无负压给水设备则是该系统可以使用的设备。

这种系统在日本被称为“直结给水系统”。

1、日本“直结给水方式扩大化”的概况日本在二十世纪八十年代中期，关于“直结给水方式”必要性和可行性探讨和技术研究已经开始。

不仅在技术层面上，而且在法理和行政管理；市场需求和供水者的义务；城市建筑物中高层化的供水模式等涉及社会系统层面上的讨论也在展开。

在这样的背景下，日本厚生省在国家施策方针性文件“面向21世纪的供水系统改造和再构筑的长期目标”中将直结给水系统列入规划，并在1990年修订了给水设计规范，将管网末端服务压力由1.5Kg/cm²提高为2.0Kg/cm²；国家提供研究基金在千叶县建立了有规模的实验场；组织了有学者、科研机构、供水企业事业及产品制造厂商参加的队伍；筹措了运作资金，开展“直结给水”的研究，计划用3年时间作成“推进直结给水系统”的指导原则和方针文件。

为此进行了大量的课题研究工作，涉及了规范、标准、设计、产品等方方面面的技术问题。

2、我国直接供水系统的研究和构建20世纪90年代中随着国民经济的高速发展，我国城镇供水系统的建设投入很大，发展很快，供水能力大幅度提高，甚至在很多城市出现了能力过剩的局面，直接供水扩大化的基础条件已初步具备。

无负压供水设备是一种加压供水机组，分为罐式无负压供水设备和箱式无负压供水设备两种。

一、罐式无负压供水设备与市政管网直接连接，在市政管网剩余压力的基础上串联叠压供水。

（1）变频恒压供水：当市政管网供水量大于用户用水量时，稳流罐式无负压供水设备变频恒压供水，此时稳流罐中存储一定量的承压水。

（2）消除负压：当用户用水量增加导致市政管网与稳流罐连接处压力下降，当压力降低到相对压力0以下时，在稳流罐中形成负压，真空抑制器的进气阀门打开，大气进入稳流罐。

此时，稳流罐相当于一个具有自由液面的开口水箱，压力与大气相同，负压被消除。

水位下降到设定值时，液位控制器将控制信号传递给变频控制柜中的控制系统，控制加压机组停止工作，用户停水；当用户用水量减小时，稳流罐中水位上升，气体从真空抑制器排气阀门排除，压力恢复正常后，加压机组重新自动启动，恢复供水。

（3）停电继续供水：当小区停电时，由市政管网继续向低区用户供水，停电不停水。

设备恢复供电后，自动启动，恢复正常供水。

二、箱式无负压供水设备能够和市政管网串接，确保对市政管网不产生负压，在用水高峰期间，通过微机控制变频调节水泵能将密闭水箱中的水增压，避免了因市政管网供给不足的用户所需给水的流量。

河南上田泵业有限公司是一家成集泵产品开发、给排水工程设计、变频调速恒压供水、消防成套及电气控制设备的生产、销售、服务为一体的大型现代化企业，公司以ISO9001-2008国家质量管理体系标准要求为准则，专注于消防系统、污水系统、循环系统、二次供水系统和控制系统等民用建筑用泵及其成套设备的研发与生产。

石门县无负压增压供水设备｜湖南省无负压供水设备报价｜世界由你想，爱拼才会赢畅想世界，拼博未来，敢想敢做敢拼，世界再大也大不过我拼博的心石门县无负压增压供水设备｜湖南省无负压供水设备报价采用水泵与自来水管网直接相连，用压力调节罐作为水泵进水储水装置，采用真空消除器消除管网内所产生的负压，在充分利用自来水管网直接相连，用压力调节罐作为水泵进水储水装置，采用真空消除器消除管网内所产生的负压，在充分利用自来水管网的原有压力的基础上实现了供水的二次增压，该设备既实现了增加的目的（且丝毫不会影响管网其它用户水），又节省建水池，水箱的投次，在保证管网水质的同时（无二次污染），又可充分利用管网的原有水压，其节能效果极其显著，可达50%以上。

该设备全自动智能控制，具有多种保护和控制功能，可实现真正无人值守。

石门县无负压增压供水设备｜湖南省无负压供水设备报价是由无负压流量补偿器（罐）、负压消除装置、不锈钢屏蔽泵泵组、智能变频控制系统、负压消除及报警控制模块和配套管路阀门及仪表等组成的供水设备。

该供水设备采用屏蔽泵，有全密封、噪音低、安全性高、维护简单等优点。

No negative pressure frequency conversion water supply equipment is no negative pressure flow compensator (tank), negative pressure eliminator, stainless steel shield pump pump group, intelligent variable frequency control system, eliminate the negative pressure and alarm control module and supporting line valve and instrument of water supply equipment. The water supply equipment using shielding pump, a full seal, low noise, high safety, simple maintenance etc.将静音型石门县无负压增压供水设备｜湖南省无负压供水设备报价系统串接在市政自来水管网压力不足的地方，设备通过压力传感器检测出口压力，将检测值和设定值进行比较，运算出在市政自来水管网的原有压力基础上需要增加的压力值，确定水泵投入台数和变频器输出频率（反应到电机及水泵为转速）以符合用水曲线实现恒压。
