光伏并网逆变器认证目前，我国光伏并网逆变器认证采用的标准水平与国际水平相当，除等同采用IEc标准外，还结合国情自行起草了国标、行标或企标，如GB/T 19939-2005、CNCA/CTS0004：2009《400V以下低压并网光伏发电专用逆变器技术要求和试验方法》和林洋公司的企业标准Q/320681NDB10-2008《光伏发电与电能质量控制一体化并网逆变装置》等。
但是我国的光伏标准体系并不健全，光伏产品认证缺少技术依据，影响了我国并网逆变器产品质量的评价和技术的提升，不利于国内光伏并网逆变器行业的发展。
我国的光伏逆变器主要用于出口，不同国家和地区的光伏并网逆变器认证时采用的标准也各不相同；再者，光伏逆变器的产品具有多样性，对于安规测试与认证要求差异也大，在全球还没有形成权威统一的认证标准。
进入欧洲市场认证时采用的标准，如IEC 62109、IEC 62116、IEC61727、EN 61000-6-1/2/3/4、EN50178、IEC 62103、VDE0126-1-1等，除了关注光伏并网逆变器设备的机械和电气安全以外，还关注设备的电性能。
进入北美市场认证时采用的标准，如UL 1741、IEEE1547/IEEEl547.1等，更关注光伏并网逆变器的安全性能。
针对各国现有光伏逆变器的认证标准而言，美国所用的UL 1741较为完整，国际标准IEC62109采用许多UL 1741及其他国际标准如IEC 60950、IEC 61010的要求，使其成为各方可以接受的协调标准。
目前，很多国家进行产品的安规认证时都采用了IEC62109，当然也有例外，例如，英国并没有采取IEC标准，而制定了自己的标准，如G83/1．和G59/1。
其他国家也有对应的标准，比如德国的VDE0126-1-1认证、美国的ULl741认证，西班牙的RD 1663/2000认证、澳大利亚的AS 4777认证、意大利的DK5940认证等，均为此类针对电网保护相关标准。
并网光伏发电专用逆变器技术要求和试验方法新旧标准差异_谢玉章《认证技术》2012·0244编辑／徐航标准 Sdandard◎ 文／谢玉章康巍并网光伏发电专用逆变器技术要求和试验方法新旧标准差异为了配合由财政部会同科技部、国家能源局发布的《关于实施金太阳示范工程的通知》的实施，2009年，国家认监委（CNCA ）发布了并网光伏逆变器标准C N C A/CTS 0004-2009《400V 以下低压并网光伏发电专用逆变器技术要求和试验方法》，为我国刚起步的并网光伏逆变器行业的发展提供了技术依据。
为弥补原标准在两年实际应用中发现的不足，C N C A 于2011年8月22日发布了新版并网光伏逆变器标准CNCA/CTS 0004-2009A 《并网光伏发电专用逆变器技术条件》。
新版标准在原版标准的基础上得到了进一步完善和提高。
其主要存在的差异或新增的内容是：扩大了适用范围，提出了逆变器效率的具体测试和评估方法，新增了产品安全和可靠性的技术要求，提出了中高压并网逆变器的技术要求。
具体差异见附表。
一、扩大适用范围标准CNCA/CTS 0004-2009中规定了“技术规范适用于连接到额定电压400V 及以下低压配电系统的并网逆变器”，在新版标准CNCA/CTS 0004-2009A 中，则对适用范围修改为“适用于并网用光伏发电逆变设备”，取消了“额定电压400V 及以下低压配电系统”的限定，从而让标准的适用范围涵盖了中高压并网逆变器。
同时，新版标准名称由原来的“400V 以下低压并网光伏发电专用逆变器技术要求和试验方法”改成了“并网光伏发电专用逆变器技术条件”。
二、提出了逆变器效率的具体测试和评估方法新版标准C N C A/C T S 0004-2009A 在原标准提出的“逆变器最大效率应不低于94％”要求的基础上，补充了“无变压器型最大效率应不低于96％，含变压器型最大效率应不低于94％”，并且提出对逆变器转换效率的具体测试方法。

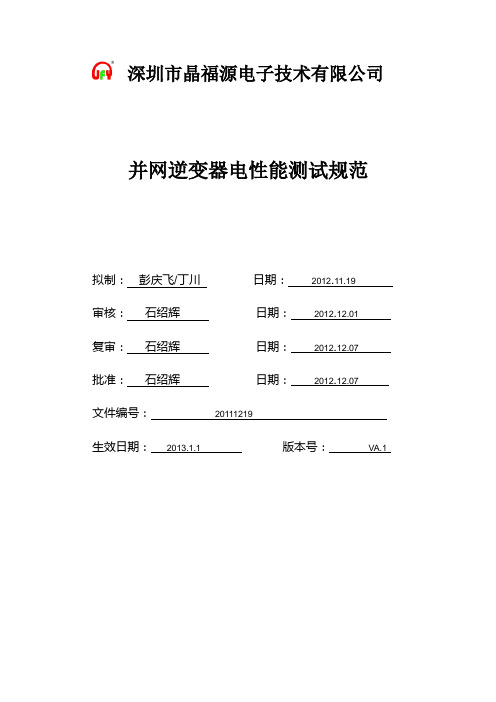

深圳市晶福源电子技术有限公司并网逆变器电性能测试规范（此文档只适用于金太阳标准）拟制：彭庆飞/丁川日期：2012.11.19审核：石绍辉日期：2012.12.01复审：石绍辉日期：2012.12.07批准：石绍辉日期：2012.12.07文件编号：20111219生效日期：2013.1.1版本号：VA.1文件修订记录目录1目的 (6)2适用范围 (6)3定义 (6)4引用/参考标准 (6)5测试基本原则及判定准则 (6)5.1测试基本原则 (6)5.2 测试问题分类的基本原则和标准 (6)5.4 质量判定准则 (6)6测试仪器、测试工具、测试环境 (7)6.1 测试仪器 (7)6.2 测试工具 (7)6.3 测试环境 (7)7测试项目、测试说明、测试方法、判定标准 (7)7.1基本性能测试 (7)7.1.1 直流输入电压范围和过欠压测试 (7)7.1.2 电网电压响应测试 (8)7.1.3 电网频率响应测试 (9)7.1.4 并网电流直流分量 (10)7.1.5 并网电压的不平衡度测试 (10)7.1.6 功率因数测试 (10)7.1.7 效率测试 (11)7.1.8 最大功率点跟踪（MPPT）测试 (11)7.1.9 并网电流谐波测试 (13)7.1.10 噪声测试 (13)7.1.11 检测和显示精度测试 (14)7.1.12 母线软启动及浪涌电流测试 (15)7.1.13 自动开关机测试 (15)7.1.14 逆变软启动测试 (16)7.1.16 PV输入限流测试 (16)7.1.18 输出隔离变压测试 (16)7.1.19 恢复并网保护测试 (17)7.1.20 输出过流保护测试 (17)7.1.21 防反放电保护测试 (18)7.1.22 极性反接保护测试 (18)7.1.23 输入过载保护测试 (19)7.1.24 孤岛保护测试 (19)7.1.25 逆向功率保护测试 (21)7.1.26 EPO紧急关机测试 (22)7.1.29 EPO关机驱动电压测试 (22)7.1.30 电容放电时间测试 (23)7.1.31 死区时间测试 (23)7.1.33 母线电容纹波电流测试 (23)7.1.34 逆变滤波电容纹波电流测试 (24)7.1.35 逆变电感纹波电流测试 (24)7.2 故障模拟测试 (24)7.2.1 母线软启动失败测试 (24)7.2.3 输出变压器和电抗器过温模拟测试 (25)7.2.5 逆变晶闸管/接触器开路故障模拟测试 (25)7.2.7 风扇故障模拟测试 (26)7.2.8 输出相序接反保护测试 (26)7.2.9 输出缺相保护测试 (27)7.2.10 低电压穿越测试 (27)7.2.12 IGBT过温保护测试 (28)7.3 可靠性测试 (29)7.3.1 PV电压跳变测试 (29)7.3.2 电网电压跳变测试 (29)7.3.3 电网频率跳变测试 (30)7.3.4 老化及温升测试 (30)7.3.5 IGBT电压应力测试 (30)7.6 安全测试 (31)7.7.1 绝缘电阻、绝缘电压测试 (31)7.7.2 方阵绝缘阻抗测试 (31)7.7.3 连续残余电流测试 (32)7.7.4 着火漏电流测试 (32)7.7.3 残余电流突变测试 (32)7.7.4 接触电流测试 (33)7.8 环境试验（待完善） (34)7.9 EMC测试（待完善） (34)7.9.1 传导干扰测试 (34)7.9.2 辐射干扰测试 (35)7.9.3 静电放电抗扰性试验（ESD） (36)1 目的用以规范大功率光伏并网逆变器测试之测试项目、测试目的、测试方法、判定标准及判定准则等；规范光伏并网逆变器测试任务的接收、测试准备、测试进行、测试结束等测试阶段的条件和过程；规范光伏并网逆变器测试的基本原则、不合格问题分类与质量判定标准；2 适用范围适用于晶福源有限公司所生产的大功率光伏并网逆变器，及其小功率的并网逆变器的功能与性能。
并网逆变器认证要求1. 认证标准的变更对旧版认证标准CNCA／CTS 0004—2009的部分内容进行了增补后形成的新版标准CNCA／CTS0004—2009A((并网光伏发电专用逆变器认证技术条件》已于2011年8月22 13发布，于2012年3月11日起实施。
根据最新发布的金太阳产品认证规则CQC33—461239—2011的规定，光伏并网逆变器金太阳认证采用标准CNCA ／CTS 0006 —2010(IEC62109—1：2010)光伏发电系统用电力转换设备的安全(第一部分：通用要求)和CNCA／CTS0004—2009A<<并网光伏发电专用逆变器认证技术条件》，并网逆变器应满足上述认证标准的全部适用项目。
2. 认证单元划分根据2011年l2月30日发布的金太阳产品认证规则CQC33—461232—2012的规定，光伏并网逆变器认证单元依据以下要求进行划分：1)原则上按产品型号申请认证。
同一生产者(制造商)、同一型号、不同生产企业的产品应分为不同的申请单元，型式试验仅在一个生产企业的样品上进行，必要时，其他生产企业应提供样品和相关资料供认证机构进行一致性检查。
2)产品电气结构、安全关键部件和材料完全相同的，而且所使用的控制板和控制软件一样(以下称系列产品)可作为一个单元申请认证，原则上应明确同一单元内产品的具体型号。
3. 标准对逆变器电性能要求CNCA／CTS 0004—2oo9a<并网光伏发电专用逆变器认证技术条件》对逆变器的电性能规定如下：1)转换效率。
无变压器型逆变器最大转换效率应不低于96％，含变压器型逆变器最大转换效率应不低于94％。
2)并网电流谐波。
输出电压波形畸变率及各次谐波满足国标GB／T14549—1993《电能质量一公用电网谐波》的要求；逆变器额定功率运行时，注入电网的电流谐波总畸变率限值为5％。
3)功率因数。
当逆变器输出有功功率大于其额定功率的50％时，功率因数不小于0．98(超前或滞后)；输出有功功率在20％-50％时，功率因数不小于0.95(超前或滞后)。
深圳市晶福源电子技术有限公司并网逆变器电性能测试规范拟制：彭庆飞/丁川日期：2012.11.19审核：石绍辉日期：2012.12.01复审：石绍辉日期：2012.12.07批准：石绍辉日期：2012.12.07文件编号：20111219生效日期：2013.1.1版本号：VA.1文件修订记录目录1目的 (6)2适用范围 (6)3定义 (6)4引用/参考标准 (6)5测试基本原则及判定准则 (6)5.1测试基本原则 (6)5.2 测试问题分类的基本原则和标准 (6)5.4 质量判定准则 (7)6测试仪器、测试工具、测试环境 (7)6.1 测试仪器 (7)6.2 测试工具 (7)6.3 测试环境 (7)7测试项目、测试说明、测试方法、判定标准 (8)7.1基本性能测试 (8)7.1.1 直流输入电压范围和过欠压测试 (8)7.1.2 电网电压响应测试 (8)7.1.3 电网频率响应测试 (9)7.1.4 并网电流直流分量 (10)7.1.5 并网电压的不平衡度测试 (10)7.1.6 功率因数测试 (11)7.1.7 效率测试 (11)7.1.8 最大功率点跟踪（MPPT）测试 (12)7.1.9 并网电流谐波测试 (13)7.1.10 噪声测试 (14)7.1.11 检测和显示精度测试 (15)7.1.12 母线软启动及浪涌电流测试 (15)7.1.13 自动开关机测试 (15)7.1.14 逆变软启动测试 (16)7.1.15 负载降额测试 (16)7.1.16 PV输入限流测试 (17)7.1.17 休眠模式和standby模式测试 (17)7.1.18 输出隔离变压测试 (18)7.1.19 恢复并网保护测试 (18)7.1.20 输出过流保护测试 (19)7.1.21 防反放电保护测试 (19)7.1.22 极性反接保护测试 (20)7.1.23 输入过载保护测试 (20)7.1.24 孤岛保护测试 (21)7.1.25 逆向功率保护测试 (23)7.1.26 EPO紧急关机测试 (23)7.1.27 SERVICE模式测试 (24)7.1.29 EPO关机驱动电压测试 (25)7.1.30 电容放电时间测试 (25)7.1.31 死区时间测试 (25)7.1.33 母线电容纹波电流测试 (26)7.1.34 逆变滤波电容纹波电流测试 (26)7.1.35 逆变电感纹波电流测试 (26)7.2 故障模拟测试 (26)7.2.1 母线软启动失败测试 (26)7.2.2 输出保险熔断模拟测试 (27)7.2.3 输出变压器和电抗器过温模拟测试 (27)7.2.4 环境过温保护测试 (28)7.2.5 逆变晶闸管/接触器开路故障模拟测试 (28)7.2.6 逆变晶闸管/接触器短路故障模拟测试 (29)7.2.7 风扇故障模拟测试 (29)7.2.8 输出相序接反保护测试 (30)7.2.9 输出缺相保护测试 (30)7.2.10 低电压穿越测试 (31)7.2.11 接地保护测试 (32)7.2.12 IGBT过温保护测试 (33)7.3 可靠性测试 (33)7.3.1 PV电压跳变测试 (33)7.3.2 电网电压跳变测试 (33)7.3.3 电网频率跳变测试 (34)7.3.4 老化及温升测试 (34)7.3.5 IGBT电压应力测试 (34)7.6 安全测试 (35)7.7.1 绝缘电阻、绝缘电压测试 (35)7.7.2 方阵绝缘阻抗测试 (36)7.7.3 连续残余电流测试 (36)7.7.4 着火漏电流测试 (36)7.7.3 残余电流突变测试 (37)7.7.4 接触电流测试（待完善） (37)7.8 环境试验（待完善） (37)7.9 EMC测试（待完善） (37)7.9.1 传导干扰测试 (37)7.9.2 辐射干扰测试 (38)7.9.3 静电放电抗扰性试验（ESD） (39)1 目的用以规范大功率光伏并网逆变器测试之测试项目、测试目的、测试方法、判定标准及判定准则等；规范光伏并网逆变器测试任务的接收、测试准备、测试进行、测试结束等测试阶段的条件和过程；规范光伏并网逆变器测试的基本原则、不合格问题分类与质量判定标准；2 适用范围适用于晶福源有限公司所生产的大功率光伏并网逆变器，及其小功率的并网逆变器的功能与性能。

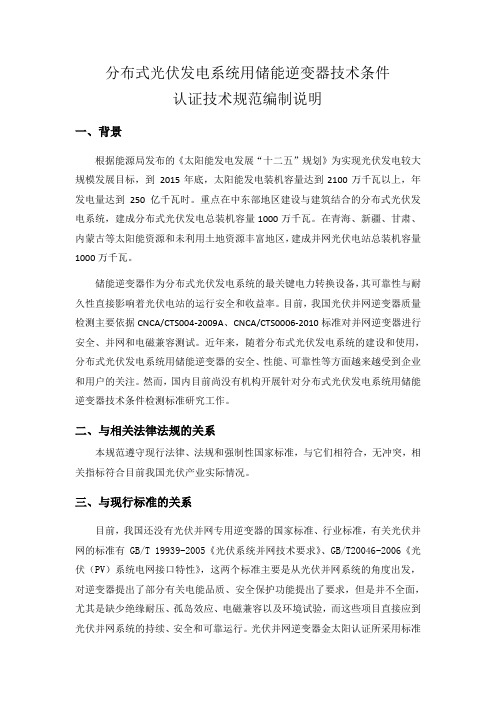

分布式光伏发电系统用储能逆变器技术条件认证技术规范编制说明一、背景根据能源局发布的《太阳能发电发展“十二五”规划》为实现光伏发电较大规模发展目标，到2015年底，太阳能发电装机容量达到2100万千瓦以上，年发电量达到250 亿千瓦时。
重点在中东部地区建设与建筑结合的分布式光伏发电系统，建成分布式光伏发电总装机容量1000万千瓦。
在青海、新疆、甘肃、内蒙古等太阳能资源和未利用土地资源丰富地区，建成并网光伏电站总装机容量1000万千瓦。
储能逆变器作为分布式光伏发电系统的最关键电力转换设备，其可靠性与耐久性直接影响着光伏电站的运行安全和收益率。
目前，我国光伏并网逆变器质量检测主要依据CNCA/CTS004-2009A、CNCA/CTS0006-2010标准对并网逆变器进行安全、并网和电磁兼容测试。
近年来，随着分布式光伏发电系统的建设和使用，分布式光伏发电系统用储能逆变器的安全、性能、可靠性等方面越来越受到企业和用户的关注。
然而，国内目前尚没有机构开展针对分布式光伏发电系统用储能逆变器技术条件检测标准研究工作。
二、与相关法律法规的关系本规范遵守现行法律、法规和强制性国家标准，与它们相符合，无冲突，相关指标符合目前我国光伏产业实际情况。
三、与现行标准的关系目前，我国还没有光伏并网专用逆变器的国家标准、行业标准，有关光伏并网的标准有 GB/T 19939-2005《光伏系统并网技术要求》、GB/T20046-2006《光伏（PV）系统电网接口特性》，这两个标准主要是从光伏并网系统的角度出发，对逆变器提出了部分有关电能品质、安全保护功能提出了要求，但是并不全面，尤其是缺少绝缘耐压、孤岛效应、电磁兼容以及环境试验，而这些项目直接应到光伏并网系统的持续、安全和可靠运行。
光伏并网逆变器金太阳认证所采用标准为CNCA/CTS004-2009A并网光伏发电系统专用逆变器技术条件、CNCA/CTS0006-2010光伏发电系统用电力转换设备的安全。
关于《微型逆变器技术要求和试验方法》的编制说明（一）编制技术规范的必要性微型逆变器是近年来出现的一种新型的将光伏组件产生的直流电转换成交流电的新产品。
微型逆变器的应用能够解决单个太阳能电池组件局部的阴影、不同的倾斜角度及面向方位、污垢、不同的老化程度、细小的裂缝以及不同光电板的不同温度等容易造成系统失配导致输出效率下降的弊端。
国内企业浙江昱能光伏科技集成有限公司、英伟力新能源科技（上海）有限公司已经开始批量进行微型逆变器的生产，阳光电源股份有限公司在上海成立了专门的研发部门进行微型逆变器的研发、上海晶澳太阳能光伏科技有限公司、北京科诺伟业科技有限公司等大量企业也以开始了微型逆变器的开发工作，云南电网下属企业北京金凯程科技有限公司在安徽做了国家电网的首例微型逆变器对比示范项目，**大学太阳能研究院在广东质检院顺德基地建立了的微型逆变器对比示范项目，进行了大量的分析和数据研究。
目前，微型逆变器的研发，生产及应用无标准可依。
市场上现有的微型逆变器都依据现有的针对大型逆变器制定的技术规范。
微型逆变器与现有大型的逆变器在内部架构、安装方式及技术上存在较多的差异：1、微型逆变器必须对每一个光伏组件进行最大功率跟踪，而传统的大型逆变器是对串并联之后的光伏组串或方阵进行最大功率跟踪；2、微型逆变器输入电压为单个组件的输出电压，一般无串联的高电压，在进行逆变输出之前需要进行Boost升压或高频升压或采取其它的升压方式，内部电压一般会高于直流输入电压；3、微型逆变器为安装方便大都自带了输入输出电缆、连接器或插头，部分微型逆变器自带的交流电缆和连接器或插头还用于交流并机汇流；4、微型逆变器前端无汇流箱，要求逆变器本身可以监控每一个组件的工作状态；5、微型逆变器基本都安装在组建或支架上，且体积小、重量轻，在运输、安装、使用过程中都更易出现机械损伤；6、微型逆变器在相同规模的电站中相比传统逆变器数量更多，寿命要求更高。
而目前国内现行的技术规范和标准，包括国外的部分标准规范，主要针对集中式大功率逆变器，针对微型逆变器的特性都需要进行适当的补充或修订，美国NEC已计划在下一版的电气法规中将微型逆变器作为区别于之前的逆变器的一种产品单独进行规范。
