如何进行建筑工程用气量设计
- 格式:doc
- 大小:136.00 KB
- 文档页数:7

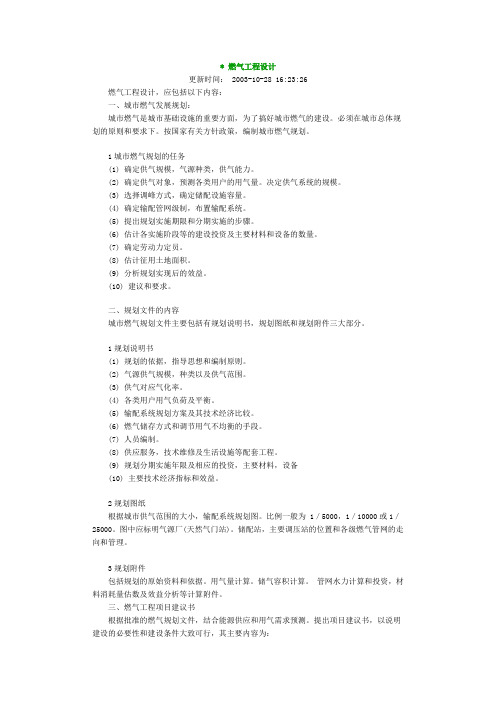

* 燃气工程设计更新时间: 2003-10-28 16:23:26燃气工程设计,应包括以下内容:一、城市燃气发展规划:城市燃气是城市基础设施的重要方面,为了搞好城市燃气的建设。
必须在城市总体规划的原则和要求下。
按国家有关方针政策,编制城市燃气规划。
1城市燃气规划的任务(1) 确定供气规模,气源种类,供气能力。
(2) 确定供气对象,预测各类用户的用气量。
决定供气系统的规模。
(3) 选择调峰方式,确定储配设施容量。
(4) 确定输配管网级制,布置输配系统。
(5) 提出规划实施期限和分期实施的步骤。
(6) 估计各实施阶段等的建设投资及主要材料和设备的数量。
(7) 确定劳动力定员。
(8) 估计征用土地面积。
(9) 分析规划实现后的效益。
(10) 建议和要求。
二、规划文件的内容城市燃气规划文件主要包括有规划说明书,规划图纸和规划附件三大部分。
1规划说明书(1) 规划的依据,指导思想和编制原则。
(2) 气源供气规模,种类以及供气范围。
(3) 供气对应气化率。
(4) 各类用户用气负荷及平衡。
(5) 输配系统规划方案及其技术经济比较。
(6) 燃气储存方式和调节用气不均衡的手段。
(7) 人员编制。
(8) 供应服务,技术维修及生活设施等配套工程。
(9) 规划分期实施年限及相应的投资,主要材料,设备(10) 主要技术经济指标和效益。
2规划图纸根据城市供气范围的大小,输配系统规划图。
比例一般为 1/5000,1/10000或1/25000。
图中应标明气源厂(天然气门站)。
储配站,主要调压站的位置和各级燃气管网的走向和管理。
3规划附件包括规划的原始资料和依据。
用气量计算。
储气容积计算。
管网水力计算和投资,材料消耗量估数及效益分析等计算附件。
三、燃气工程项目建议书根据批准的燃气规划文件,结合能源供应和用气需求预测。
提出项目建议书,以说明建设的必要性和建设条件大致可行,其主要内容为:1建设项目提出的必要性和依据。
2供气规模和气源,储配设施布点的初步设想。
建筑施工使用燃气方案模板建筑施工使用燃气方案一、方案背景随着城市发展和人口增加,建筑施工的数量和规模不断增大,尤其是在大型城市中。
在建筑施工过程中,燃气是必不可少的能源,用于供暖、热水、炊事等方面。
因此,制定一套合理的建筑施工使用燃气方案对于保证施工效率和安全性具有重要意义。
二、方案目标1. 确保建筑施工期间的燃气供应持续稳定,满足施工需要;2. 提高燃气使用效率,减少能源浪费;3. 保障燃气使用环境的安全性,防范燃气泄漏和火灾事故。
三、方案内容1. 燃气供应(1)建立良好的燃气供应体系,确保施工期间的燃气供应随时可用;(2)建立燃气供应储备计划,及时调整供应量,满足施工需求,避免燃气短缺或浪费现象;(3)对建筑施工使用的燃气进行定期检测和维护,确保燃气设备的正常运行。
2. 燃气使用效率(1)在施工现场使用能效较高的燃气设备和材料,减少能源浪费;(2)针对建筑施工燃气使用的具体需求,制定合理的使用方案,提高燃气利用率,减少能源消耗;(3)加强对工人的培训,提高他们对燃气节能使用的意识,引导他们采取节能措施,如循环使用燃气热水器的余热等。
3. 燃气使用安全(1)建立燃气使用安全管理制度,明确责任和权限,加强对施工场所的燃气安全监督;(2)定期检查燃气管道、阀门、连接件等设备的完好性和安全性,及时修复或更换损坏设备;(3)加强燃气泄漏的监测和预警,安装燃气泄漏报警设备,及时采取措施进行处理;(4)加强燃气安全教育,培养全员参与燃气安全管理的意识,提高应对燃气事故的能力。
四、方案实施计划1. 制定燃气使用方案,并进行内部审批;2. 组织培训,提高员工燃气使用安全和节能意识;3. 落实燃气设备定期检测和维护计划;4. 安装燃气泄漏报警设备,并定期检查和测试;5. 定期组织燃气使用安全教育活动;6. 定期统计燃气使用指标和安全事故数据,进行评估和改进。
五、方案效果评估根据建筑施工使用燃气方案实施后的实际效果,对比以往的燃气使用情况和安全事故发生率,评估方案的有效性和可行性。

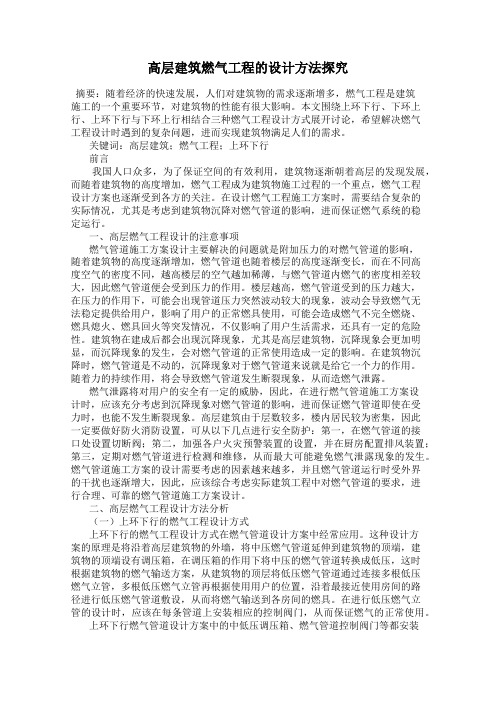

高层建筑燃气工程的设计方法探究摘要:随着经济的快速发展,人们对建筑物的需求逐渐增多,燃气工程是建筑施工的一个重要环节,对建筑物的性能有很大影响。
本文围绕上环下行、下环上行、上环下行与下环上行相结合三种燃气工程设计方式展开讨论,希望解决燃气工程设计时遇到的复杂问题,进而实现建筑物满足人们的需求。
关键词:高层建筑;燃气工程;上环下行前言我国人口众多,为了保证空间的有效利用,建筑物逐渐朝着高层的发现发展,而随着建筑物的高度增加,燃气工程成为建筑物施工过程的一个重点,燃气工程设计方案也逐渐受到各方的关注。
在设计燃气工程施工方案时,需要结合复杂的实际情况,尤其是考虑到建筑物沉降对燃气管道的影响,进而保证燃气系统的稳定运行。
一、高层燃气工程设计的注意事项燃气管道施工方案设计主要解决的问题就是附加压力的对燃气管道的影响,随着建筑物的高度逐渐增加,燃气管道也随着楼层的高度逐渐变长,而在不同高度空气的密度不同,越高楼层的空气越加稀薄,与燃气管道内燃气的密度相差较大,因此燃气管道便会受到压力的作用。
楼层越高,燃气管道受到的压力越大,在压力的作用下,可能会出现管道压力突然波动较大的现象,波动会导致燃气无法稳定提供给用户,影响了用户的正常燃具使用,可能会造成燃气不完全燃烧、燃具熄火、燃具回火等突发情况,不仅影响了用户生活需求,还具有一定的危险性。
建筑物在建成后都会出现沉降现象,尤其是高层建筑物,沉降现象会更加明显,而沉降现象的发生,会对燃气管道的正常使用造成一定的影响。
在建筑物沉降时,燃气管道是不动的,沉降现象对于燃气管道来说就是给它一个力的作用。
随着力的持续作用,将会导致燃气管道发生断裂现象,从而造燃气泄露。
燃气泄露将对用户的安全有一定的威胁,因此,在进行燃气管道施工方案设计时,应该充分考虑到沉降现象对燃气管道的影响,进而保证燃气管道即使在受力时,也能不发生断裂现象。
高层建筑由于层数较多,楼内居民较为密集,因此一定要做好防火消防设置,可从以下几点进行安全防护:第一,在燃气管道的接口处设置切断阀;第二,加强各户火灾预警装置的设置,并在厨房配置排风装置;第三,定期对燃气管道进行检测和维修,从而最大可能避免燃气泄露现象的发生。
第1篇一、燃气工程施工设计的基本原则1. 安全性:燃气工程施工设计必须以安全为首要原则,确保燃气系统在运行过程中不会发生泄漏、爆炸等安全事故。
2. 稳定性:燃气工程施工设计要保证燃气系统在长期运行中保持稳定,避免因设备老化、管道腐蚀等原因导致燃气系统出现故障。
3. 可靠性:燃气工程施工设计要确保燃气系统在恶劣环境下仍能正常运行,提高燃气系统的可靠性。
4. 经济性:在保证安全、稳定、可靠的前提下,燃气工程施工设计要尽量降低工程成本,提高经济效益。
5. 环保性:燃气工程施工设计要符合国家环保政策,减少对环境的影响。
二、燃气工程施工设计的主要内容1. 燃气管道设计:包括管道材质、规格、直径、长度、走向、埋深等。
2. 燃气设备设计:包括调压器、计量器、安全阀、切断阀等设备的选择、安装位置和参数。
3. 燃气储罐设计:包括储罐类型、容积、材质、安装位置、安全措施等。
4. 燃气设施设计:包括燃气表、燃气灶、燃气热水器等设施的设计。
5. 燃气监控系统设计:包括燃气泄漏报警、自动切断、远程监控等系统。
6. 燃气工程施工图设计:包括管道布置图、设备安装图、电气控制图等。
三、燃气工程施工设计的方法1. 查阅相关规范和标准:在设计过程中,要严格按照国家相关规范和标准进行。
2. 调研现场情况:充分了解施工现场的地质、环境、地形等因素,为设计提供依据。
3. 选择合适的设备:根据工程需求和现场条件,选择性能优良、安全可靠的设备。
4. 设计计算:对管道、设备、储罐等进行计算,确保设计参数符合要求。
5. 模拟分析:通过模拟分析,评估燃气系统的安全性能、稳定性、可靠性等。
四、燃气工程施工设计的注意事项1. 设计人员要具备丰富的专业知识和实践经验。
2. 设计过程中要充分考虑施工难度,确保施工顺利进行。
3. 设计方案要具有可操作性,便于施工人员理解和实施。
4. 设计过程中要注重安全、环保,确保燃气系统对环境的影响降至最低。
5. 设计方案要具有前瞻性,适应未来燃气系统的升级和改造。

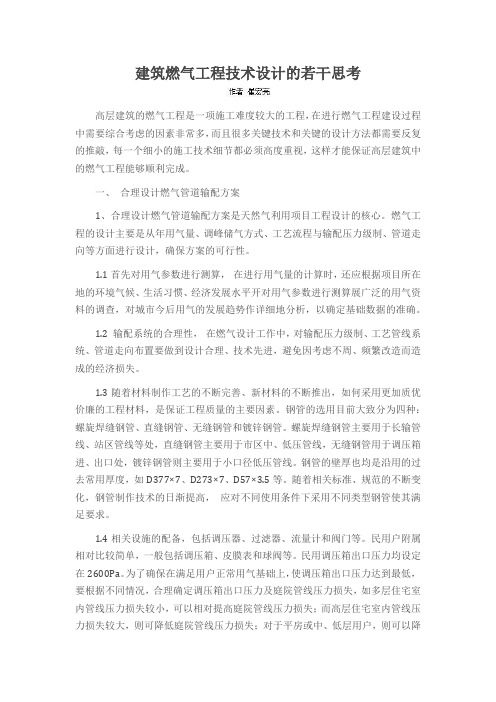

建筑燃气工程技术设计的若干思考高层建筑的燃气工程是一项施工难度较大的工程,在进行燃气工程建设过程中需要综合考虑的因素非常多,而且很多关键技术和关键的设计方法都需要反复的推敲,每一个细小的施工技术细节都必须高度重视,这样才能保证高层建筑中的燃气工程能够顺利完成。
一、合理设计燃气管道输配方案1、合理设计燃气管道输配方案是天然气利用项目工程设计的核心。
燃气工程的设计主要是从年用气量、调峰储气方式、工艺流程与输配压力级制、管道走向等方面进行设计,确保方案的可行性。
1.1首先对用气参数进行测算,在进行用气量的计算时,还应根据项目所在地的环境气候、生活习惯、经济发展水平开对用气参数进行测算展广泛的用气资料的调查,对城市今后用气的发展趋势作详细地分析,以确定基础数据的准确。
1.2 输配系统的合理性,在燃气设计工作中,对输配压力级制、工艺管线系统、管道走向布置要做到设计合理、技术先进,避免因考虑不周、频繁改造而造成的经济损失。
1.3随着材料制作工艺的不断完善、新材料的不断推出,如何采用更加质优价廉的工程材料,是保证工程质量的主要因素。
钢管的选用目前大致分为四种:螺旋焊缝钢管、直缝钢管、无缝钢管和镀锌钢管。
螺旋焊缝钢管主要用于长输管线、站区管线等处,直缝钢管主要用于市区中、低压管线,无缝钢管用于调压箱进、出口处,镀锌钢管则主要用于小口径低压管线。
钢管的壁厚也均是沿用的过去常用厚度,如D377×7、D273×7、D57×3.5等。
随着相关标准、规范的不断变化,钢管制作技术的日渐提高,应对不同使用条件下采用不同类型钢管使其满足要求。
1.4相关设施的配备,包括调压器、过滤器、流量计和阀门等。
民用户附属相对比较简单,一般包括调压箱、皮膜表和球阀等。
民用调压箱出口压力均设定在2600Pa。
为了确保在满足用户正常用气基础上,使调压箱出口压力达到最低,要根据不同情况,合理确定调压箱出口压力及庭院管线压力损失,如多层住宅室内管线压力损失较小,可以相对提高庭院管线压力损失;而高层住宅室内管线压力损失较大,则可降低庭院管线压力损失;对于平房或中、低层用户,则可以降低调压箱出口压力等。
第1篇一、项目背景随着我国经济的快速发展和城市化进程的加快,燃气作为清洁、高效的能源,在人们的生活和工业生产中扮演着越来越重要的角色。
庭院燃气工程作为城市燃气系统的重要组成部分,对于提高居民生活质量、改善环境质量具有重要意义。
本方案针对某庭院燃气工程,对其设计进行详细阐述。
二、工程概况1. 项目名称:某庭院燃气工程2. 项目地点:某市某区某小区3. 项目规模:庭院燃气管道总长度约1000米,供气户数约300户4. 项目设计压力:0.8MPa5. 项目设计温度:常温6. 项目设计年限:50年三、设计原则1. 安全可靠:确保燃气系统的安全运行,防止泄漏、爆炸等事故发生。
2. 经济合理:在满足安全、可靠的前提下,降低工程造价,提高经济效益。
3. 环保节能:采用环保型燃气设备,降低能耗,减少污染。
4. 可靠性:确保燃气系统在恶劣天气、自然灾害等不利条件下仍能正常运行。
5. 便于维护:便于燃气设施的检查、维修和更新。
四、庭院燃气工程设计方案1. 燃气输配系统(1)燃气输配管道:采用钢管,公称直径DN100mm,壁厚5mm。
管道材质为Q235-B,管道连接方式为焊接。
(2)阀门:在管道上设置阀门,用于控制燃气流动,防止泄漏。
阀门选用截止阀,公称直径与管道一致。
(3)补偿器:在管道转弯、变径等部位设置补偿器,以减少管道因温度变化引起的应力。
(4)泄压装置:在管道末端设置泄压装置,防止管道压力过高。
2. 燃气供应设施(1)调压站:设置调压站,将燃气压力降至设计压力。
调压站选用二级调压站,调压比为1:1.2。
(2)燃气表:在用户入口处设置燃气表,用于计量用户用气量。
燃气表选用IC卡燃气表,公称直径DN25mm。
(3)燃气泄漏报警器:在调压站和用户入口处设置燃气泄漏报警器,用于检测燃气泄漏。
3. 燃气输配系统设备选型(1)调压器:选用燃气专用调压器,公称直径DN100mm,设计压力0.8MPa。
(2)燃气泄漏报警器:选用家用燃气泄漏报警器,公称直径DN25mm。
建筑中的燃气系统设计与管理建筑中的燃气系统是指供应燃气的管线系统和相关设施,它们承担着建筑内燃气供应的职责。
燃气是一种常见的能源,在建筑中被广泛使用,例如用于取暖、热水、厨房等。
然而,燃气系统的建设和管理对于保障建筑的安全运行十分重要。
本文将从燃气系统的设计和管理两个方面进行探讨。
燃气系统的设计燃气系统的设计应该满足以下几个方面的要求。
首先,要确定燃气的使用量。
不同的建筑有不同的燃气使用量,因此设计时应该根据建筑的类型和使用情况进行合理的计算和规划,以确保燃气供应的准确性和充分性。
其次,要选择合适的管线材料。
燃气管线应该采用耐腐蚀、耐高压、防火等特性的材料,例如铜管、不锈钢管、钢管等。
不同的管材还需要提供相应的连接方式和支撑方式。
第三,应该合理布局管线。
在燃气系统中,应该有一定的备用管线,以防止管道阻塞或漏气,另外,应该在燃气管道的重要节点上设置预防漏气的安全阀门和漏气报警器。
第四,应该考虑安全性的设计。
例如,在燃气室内应该设置可燃气体报警设备,定期进行检查和保养,为安全护航。
燃气系统的管理在燃气系统的管理方面,主要涉及以下几个方面。
首先,要定期进行检查和保养。
例如定期检查燃气管道和设备,确保它们完好无损,及时更换老化的管道和设备,防止管道渗漏或器具老化导致事故的发生。
其次,要加强安全培训。
建筑物的员工和工作人员应该进行燃气安全知识培训,例如如何正确使用燃气器具、如何快速处理燃气泄漏等,以帮助他们更好地了解燃气的安全使用和操作技巧。
第三,应建立健全的管理制度。
燃气系统的使用和管理应该符合相关的法律法规和规范,建立健全的安全制度和管理体系,保证各项工作的有序进行和安全运行。
例如,建立好消防设施,协同发挥,制定完善严格的体系,力求最大程度地避免燃气事故的发生。
总结建筑中的燃气系统应该在设计和管理上加强重视,只有做到细节上的完善,才能最大程度地避免各类事故的发生。
管道、器具、阀门、管线等的使用与维护都应该坚持质量、秉承安全理念,就能让建筑变得更环保、更安全、更人性化。
第1篇一、项目背景随着我国经济的快速发展和城市化进程的加快,城市燃气需求量逐年增加。
燃气作为一种清洁、高效、安全的能源,在城市能源结构中扮演着越来越重要的角色。
为了满足城市燃气需求,提高城市能源利用效率,保障城市能源安全,本方案针对某城市燃气工程进行设计。
二、项目概况1. 项目名称:某城市燃气工程设计方案2. 项目地点:某城市3. 项目规模:根据城市燃气需求,设计燃气工程规模为XX万立方米/日4. 设计年限:50年5. 工程内容:主要包括输气管道、储气设施、调峰设施、燃气调压站、燃气计量站、用户燃气设施等。
三、设计原则1. 安全可靠:确保燃气工程设计、施工、运行全过程安全可靠,符合国家相关标准和规范。
2. 经济合理:在满足安全、可靠的前提下,力求工程造价合理,提高投资效益。
3. 先进适用:采用先进、成熟、可靠的技术和设备,提高燃气工程运行效率。
4. 环保节能:降低燃气工程对环境的影响,提高能源利用效率。
5. 持续发展:考虑燃气工程未来的发展需求,为城市燃气事业持续发展奠定基础。
四、设计内容1. 输气管道(1)管道材料:选用优质钢管,符合国家相关标准和规范。
(2)管道直径:根据城市燃气需求,设计管道直径为XX米。
(3)管道敷设:采用地下敷设方式,充分考虑地下设施、地质条件等因素。
(4)管道连接:采用焊接连接方式,确保管道连接质量。
2. 储气设施(1)储气方式:采用地下储气设施,包括地下储气罐和地下储气洞。
(2)储气量:根据城市燃气需求,设计储气量为XX万立方米。
(3)储气设施布置:充分考虑储气设施与城市地下设施、地质条件等因素,合理布置储气设施。
3. 调峰设施(1)调峰方式:采用燃气调峰站,实现燃气供应与需求的平衡。
(2)调峰能力:根据城市燃气需求,设计调峰能力为XX万立方米/日。
(3)调峰站布置:充分考虑调峰站与城市地下设施、地质条件等因素,合理布置调峰站。
4. 燃气调压站(1)调压方式:采用燃气调压站,实现燃气压力的调节。
第1篇一、项目背景随着我国经济的快速发展,城市燃气行业得到了迅速扩张。
燃气作为一种清洁、高效的能源,在城市能源结构中占有越来越重要的地位。
为了满足城市居民生活、工业生产及商业活动的需求,燃气工程设计方案显得尤为重要。
本方案旨在为某城市新建燃气工程项目提供全面、合理的工程设计方案。
二、项目概述1. 项目名称:某城市燃气工程项目2. 项目地点:某城市3. 项目规模:日供气量100万立方米4. 项目总投资:约5亿元人民币5. 项目建设周期:2年三、工程设计方案1. 燃气来源及输配系统(1)燃气来源:本项目燃气来源为某地区天然气田,通过管道输送至城市。
(2)输配系统:根据项目规模和用户需求,采用一级压力输送,二级压力配气。
输配系统包括输气管道、调峰站、配气站、中压管道、低压管道等。
2. 燃气输配管道(1)管道材料:输气管道采用钢管,配气管道采用聚乙烯(PE)管道。
(2)管道直径:根据计算,输气管道直径为DN1000,配气管道直径为DN200。
(3)管道布置:输气管道采用直线布置,配气管道采用环状布置。
3. 调峰站及配气站(1)调峰站:设置一座调峰站,负责调节输气管道的压力和流量,确保燃气供应的稳定性。
(2)配气站:设置两座配气站,负责将燃气分配至各个用户。
4. 燃气储备及调峰设施(1)储备设施:设置一座储气罐,容积为1000万立方米,用于储存燃气。
(2)调峰设施:采用变频调节器,实现燃气流量的调节。
5. 燃气计量与监控系统(1)计量装置:采用智能燃气表,实现燃气流量的精确计量。
(2)监控系统:采用有线和无线相结合的通信方式,实现燃气输配系统的实时监控。
6. 燃气用户接口(1)居民用户:采用PE管道连接至燃气表,实现燃气供应。
(2)工业用户:采用DN1000管道连接至用户,实现燃气供应。
7. 安全设施(1)防泄漏设施:在输配管道上设置泄漏检测装置,实现泄漏的及时报警。
(2)防爆设施:在燃气设施附近设置防爆设备,确保燃气设施的安全运行。
建筑工程安装项目燃气供应系统设计文章内容如下:一、引言在建筑工程安装项目中,燃气供应系统的设计显得尤为重要。
本文将详细介绍建筑工程安装项目燃气供应系统的设计要求、设计流程以及设计注意事项,旨在确保该系统的安全和高效运行。
二、设计要求1. 安全性要求:燃气供应系统必须符合相关法规和标准,确保系统运行期间没有泄漏和风险。
2. 可靠性要求:系统必须能够稳定供应燃气,并能够根据需求进行调节,确保用户需求的满足。
3. 经济性要求:设计过程中,需要充分考虑材料成本、施工成本以及日后维护成本等方面,以提高燃气供应系统的经济效益。
三、设计流程燃气供应系统的设计流程如下:1. 方案设计:根据建筑工程的需求,制定合理的方案设计,包括燃气管道的走向、分支配置以及相关设备的选择。
2. 系统计算:根据建筑工程的规模和用气量,进行系统计算,确定所需管道的尺寸、压力和流量。
3. 材料选择:根据系统计算结果,选择合适的管材、阀门、流量计等设备材料,确保其符合安全和可靠性要求。
4. 设备布置:根据方案设计以及建筑工程的实际情况,合理布置和安装各项设备,并确保其与建筑结构相协调。
5. 安全措施:在整个设计过程中,必须考虑到燃气供应系统的安全性,采取相应的安全措施,如设置泄漏报警装置、紧急切断阀等。
6. 功能测试:完成系统安装后,进行功能测试,确保燃气供应系统能够正常运行。
四、设计注意事项1. 管道走向:燃气管道的走向应与建筑结构相协调,避免与其他管道或设备发生干扰。
2. 压力控制:根据建筑工程的需求以及燃气设备的要求,合理控制燃气供应系统的压力,确保其能够稳定供应燃气。
3. 安全距离:在设计过程中,必须考虑到燃气管道与其他设备或环境的安全距离,以防止潜在的危险。
4. 排水系统:为了防止管道内积水影响系统运行,必须设计合理的排水系统,确保管道干燥。
5. 维护便利:在设计过程中,应考虑到系统的维护和检修需求,合理安排设备的位置和布局,确保维护便利。
如何进行建筑工程用气量设计
民用建筑燃气用气量包括:居民生活用气量、商业用气量、采暖及通风空调用气量。
1用户的燃气用气量,应考虑燃气规划发展量,根据当地的用气量指标确定。
2居民生活和商业的用气量指标,应根据当地居民生活和商业用气量的统计数据分析确定。
当缺乏实际统计资料时,结合当地情况参考选用附录D中附表D.1-1、附表D.1-2、附表D.1-3、附表D.1-4数据。
3采暖用气量,可根据当地建筑物耗热量指标确定(方案和初步设计阶段也可按附录D中附表D.1-5中数据估算)。
4通风空调用气量,取冬季热负荷与夏季冷负荷中的大值确定(方案和初步设计阶段也可按附录D中附表D.1-6中数据估算)。
5居住小区集中供应热水用气量,参照《建筑给水排水设计规范》GB50015中的耗热量计算。
燃气计算
1燃气管道的计算流量,应为小时最大用气量。
2居民生活和商业用户
1)已知各用气设备的额定流量和台数等资料时,小时计算流量按以下方法确定:
①居民生活用燃气计算流量:
Q h=∑kNQ n (12.3.2-1)
式中 Q h——居民用户燃气计算流量(m3/h);
k——用气设备同时工作系数,可参照附录E中附表E.1-1、附表E.1-2的数据;
N——同种设备数目;
Q n——单台用气设备的额定流量(m3/h)。
②商业用户(包括宾馆、饭店、餐馆、医院、食堂等)的燃气计算流量,一般按所有用气设备的额定流量并根据设备的实际使用情况确定。
2)当缺乏用气设备资料时,可按以下方法估算燃气小时计算流量(0℃,101325Pa,以下同):
Q hl= (1/n) Q a (12.3.2-2)
n=(365×24)/K m K d K h (12.3.2-3)
式中 Q hl——燃气小时计算流量(m3/h);
Q a——年燃气用量(m3/a);
n ——年燃气最大负荷利用小时数(h);
K m——月高峰系数,计算月的日平均用气量和年的日平均用气量之比;
K d——日高峰系数,计算月中的日最大用气量和该月日平均用气量之比;
K h——小时高峰系数,计算月中最大用气量日的小时最大用气量和该日小时平均用气量之比。
注: 1 年燃气用量应根据当地居民生活和商业的用气量指标确定,当缺乏资料时,可参考附录D中附表D.1-1、附表D.1-2、附表D.1-3、附表D.1-4中数据计算。
2 用气高峰系数应根据用户的燃气用量或燃料用量的变化情况,统计分析确
定。
当缺乏实际统计资料时,结合当地情况参考选用数据K m=1.1~1.3;
K d=1.05~1.2;K h=2.2~3.2。
3采暖、通风空调及生活热水用户
1)已知用气设备的额定流量和台数等资料时,集中设置的燃气锅炉房、直燃机或分布式供能机组的燃气计算流量,应按各用气设备的额定流量,在考虑了设备备用情况之后,叠加确定。
2)当缺乏用气设备资料时,可按以下方法估算:
①采暖燃气小时计算流量:
Q h2=(3.5×q h×A)/(Q R×η)(12.3.2-4)
式中 Q h2——采暖用户小时燃气计算流量(Nm3/h);
q h ——采暖热指标【W/(m2·h)】,见附录D中附表D.1-5;
A ——采暖建筑面积(m2);
Q R——燃气低热值(kJ/ m3);
η——供热设备热效率,应按设备厂提供的数据选用。
②通风空调燃气小时计算流量:
Q h3=(3.6×q c×A)/(Q R×COP)(12.3.2-5)
式中 Q h3 ——空调用户小时燃气计算流量(Nm3/h);
q c ——空调冷指标【W/(m2·h)】,见附录D中附表D.1-6;
A ——空调建筑面积(m2);
Q R ——燃气低热值(kJ/ m3);
COP——吸收式制冷机的制冷系数,可取0.7~1.2。
③小区生活热水燃气小时计算流量:
Q h4=(3.6×Q W)/(Q R×η)(12.3.2-6)
式中 Q h4——生活热水用户小时燃气计算流量(Nm3/h);
Q W——生活热水设计小时耗热量(W/h),按《建筑给水排水设计规范》计算;
Q R——燃气低热值(kJ/ m3);
η——供热设备热效率,应按设备厂提供的数据选用。
燃气管道水力计算
1室外燃气管道的局部阻力损失可按燃气管道摩擦阻力损失的5%~10%进行计算;室内燃气管道的局部阻力损失宜按实际情况计算,也可按燃气管道摩擦阻
力损失的15%~20%进行计算。
2计算低压燃气管道阻力损失时,对地形高差大或高层建筑立管应考虑因高程差而引起的燃气附加压力。
燃气的附加压力可按下式计算:ΔH=9.8×(ρk-ρm)×h (12.4.2)
式中ΔH——燃气的附加压力(Pa);
ρk ——空气的密度(kg/m3);
ρm ——燃气的密度(kg/m3);
h ——燃气管道终、起点的高程差(m)。
3中压燃气管道从上游调压站(箱)的出口至下游调压站(箱)的入口间的压力降,应保证下游调压装置的入口压力大力其允许压力的低限,并应留有适当的压力储备值。
4燃气低压管道从中低压调压站到最远燃具的管道允许阻力损失可按下式计算:ΔP d=0.75×P n+150 (12.4.4)
式中ΔP d——从中低压调压站到最远燃具的管道允许阻力损失(Pa);
P n ——低压燃具的额定压力(Pa)。
5中低压调压站(箱)后的低压燃气管道允许压力损失分配推荐值见表12.4.5。
表1 低压燃气管道的阻力损失分配(Pa)
注:1 供气态液化石油气的小区,考虑将来使用天然气的可能时同时按天然气系统的要求设计。
2 燃气表按膜式燃气表压损设定,采用其他类型的表时应按实际压损另行计算。
D居民和公共建筑的生活用气量
表2居民生活用气量指标【MJ/人·年(1.0×104cal/人·年)】
注:1 本表系指一户装有一个燃气表的用户,在住宅内做饭和热水的用气量。
不适用于瓶装液化石油气居民用户。
2“采暖”系指非燃气采暖。
3燃气热值按低热值计算。
注:1 职工食堂的用气量指标包括做副食和热水在内。
2 燃气热值按低热值计算。
表4 北京市公共服务业指标参考表
表5 采暖指标推荐值(W/m2)
注:1 表中数值适用于我国东北、华北、西北地区。
2 热指标中已包括约5%的管网热损失在内。
表6 空调热指标、冷指标推荐表(W/m2)
注:1 表中数值适用于我国东北、华北、西北地区。
2 寒冷地区热指标取较小值,冷指标取较大值;严寒地区热指标取较大值,冷指标取较小值。
E 居民生活用燃具的同时工作系数
注:1 表中“燃气双眼灶”是指一户居民装设一个双眼灶的同时工作系数;当一户居民装设二个单眼灶时,也可参照本表计算。
2 表中“燃气双眼灶和快速热水器”是指一户居民装设一个双眼灶和一个快速热水器的同时工作系数。
表8燃具同时工作系数k
续表E.0.2。
