机械原理习题课凸轮

试求： 1.标出基圆半径r0？ 2.标出图示位置从动件位移s 和机构
的压力角α ？ 3.求出r0 、s 和α之间的关系式？
本题目主要考察对基圆、压力角及位移等 基本概念的理解和压力角的计算方法。 解
（1）图示位置的r0 、s 和α如图。
（2）r0 、s 与α之间的关系式为：
tan
v e
lOP e 1
r02 e2 s s r02 e2
例3 图示为摆动滚子从动件盘形凸轮机构，凸轮为偏心圆盘， 且以角速度ω逆时针方向回转。
试在图上标出： 1. 凸轮基圆；
2. 升程运动角和回程运动角；
3. 图示位置时从动件的初始位置角
0和角位移 ；
4. 图示位置从动件的压力角α；
5. 从动件的最大角位移max 。
r0min
( d s)2 e2 tan[ ]
直动滚子从动件盘 形凸轮机构
凸轮基圆半径
r0
m in
s
d2s
d 2
式中
（[ dx )2 ( dy )2 ]3/ 2
d
dx
d
.
d2 y
d 2
d
dy
d
.
d2x
d 2
条件 min
直动平底从动件盘 形凸轮机构
滚子半径的设计
考虑运动失真： rr 0.8min 考虑强度要求： rr (0.1 ~ 0.5)r0
以凸轮转动中心为圆心，以凸轮理论轮廓曲线上的 最小半径为半径所画的圆。半径用r0表示。 从动件从距凸轮转动中心的最近点向最远点的运动过程。 从动件从距凸轮转动中心的最远点向最近点的运动过程。 从动件的最大运动距离。常用 h 表示行程。
基本名词术语
（5）推程角 从动件从距凸轮转动中心的最近点运动到最远点时， 凸轮所转过的角度。用Φ表示。

《机械原理》凸轮习题1.凸轮机构中的压力角是和所夹的锐角。

2.凸轮机构中，使凸轮与从动件保持接触的方法有和两种。

3.在推程过程中，对凸轮机构的压力角加以限制的原因是。

4.在直动滚子从动件盘形凸轮机构中，凸轮的理论廓线与实际廓线间的关系是。

5.盘形凸轮的基圆半径是上距凸轮转动中心的最小向径。

6.当初步设计直动尖顶从动件盘形凸轮机构中发现有自锁现象时，可采用、、等办法来解决。

7.在设计滚子从动件盘形凸轮轮廓曲线中，若出现时，会发生从动件运动失真现象。

此时，可采用方法避免从动件的运动失真。

8.凸轮基圆半径的选择，需考虑到、，以及凸轮的实际廓线是否出现变尖和失真等因素。

9.凸轮机构中的从动件速度随凸轮转角变化的线图如图所示。

在凸轮转角处存在刚性冲击，在处，存在柔性冲击。

10.在直动从动件盘形凸轮机构中进行合理的偏置，是为了同时减小推程压力角和回程压力角。

- - - - - - - - - - - - - - - - - - - （）11.当凸轮机构的压力角的最大值超过许用值时，就必然出现自琐现象。

- - - （）12.滚子从动件盘形凸轮机构中,基圆半径和压力角应在凸轮的实际廓线上来度量。

（）13.为实现从动件的某种运动规律而设计一对心直动尖顶从动件凸轮机构。

当该凸轮制造完后,若改为直动滚子从动件代替原来的直动尖顶从动件,仍能实现原来的运动规律。

-- ( )14.在凸轮理论廓线一定的条件下，从动件上的滚子半径越大，则凸轮机构的压力角越小。

- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - （）15.直动平底从动件盘形凸轮机构的压力角。

(A）永远等于0 ；(B）等于常(C）随凸轮转角而变化。

16.在图示的凸轮机构中，画出凸轮从图示位置转过60︒时从动件的位置及从动件的位移s。

17.在图示凸轮机构中，画出凸轮从图示位置转过90︒时凸轮机构的压力角α。

解：
hk
αk
α max k
90°
θ
V
(P)
h
F αF=0
(1)凸轮偏心距。利用速度瞬心 ，几何 中心O即为速度瞬心p，可得ν=eω，求 得e=25mm。
（2）凸轮转过90°时，从动件在K点 接触，其压力角为αk。
e/sinαk =R/sinθ；
当θ=90°时，αk达到最大值。
αk=arcsin(e/R)=30°
接触时的压力角αC；比较αB，αC大小，说明题意中的偏置是否合理。 （3）如果偏距e=-5mm，此时的偏置是否合理
αB αC
αD
B
C
D
hB
e
R
r0 O
A
解：
αC> αB。该偏置有利 减小压力角，改善受力，
故偏置合理。
α D> α C> αB，故偏置 不合理。
例4 凸轮为偏心轮如图，已知参数R=30mm，loA=10mm，e=15mm，rT=5mm， E，F为凸轮与滚子的两个接触点。求 （1）画出凸轮轮廓线（理论轮廓线），求基园r0；（2）E点接触时从动件的压力角 αE； (3) 从E到F接触凸轮所转过的角度φ； （4）由E点接触到F点接触从动件的位 移S；(5）找出最大αmax的位置。
αE
hE E
e
ω
Oθ
F
φ
r0
A
αmax
S=hF-hE Sin α =(e-loAcos θ)/(R+rT)
θ =180时,α为 αmax
R
hF
例5 ：图示为一直动推杆盘形凸轮机构。若一直凸轮基
推程
圆半径r0，推杆的运动规律s=S(δ)，为使设计出的凸轮
机构受力状态良好，试结合凸轮机构压力角的计算公式

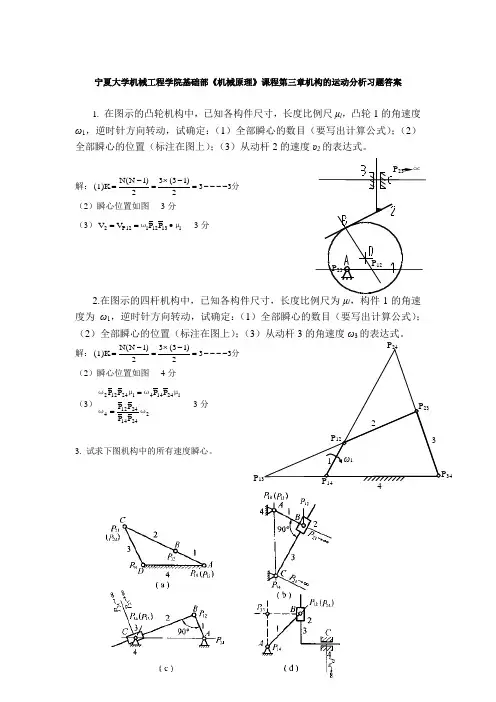

宁夏大学机械工程学院基础部《机械原理》课程第三章机构的运动分析习题答案1. 在图示的凸轮机构中，已知各构件尺寸，长度比例尺μl ，凸轮1的角速度ω1，逆时针方向转动，试确定：（1）全部瞬心的数目（要写出计算公式）；（2）全部瞬心的位置（标注在图上）；（3）从动杆2的速度υ2的表达式。

解：分332)13(32)1N (N (1)K ----=-⨯=-=（2）瞬心位置如图----3分 （3）l 13121P122P P V V μω•==----3分2.在图示的四杆机构中，已知各构件尺寸，长度比例尺为μl ，构件1的角速度为ω1，逆时针方向转动，试确定：（1）全部瞬心的数目（要写出计算公式）；（2）全部瞬心的位置（标注在图上）；（3）从动杆3的角速度ω3的表达式。

解：分332)13(32)1N (N (1)K ----=-⨯=-=（2）瞬心位置如图----4分（3）2241424124l24144l 24122P P P P P P P P ωωμωμω==----3分3. 试求下图机构中的所有速度瞬心。

1234ω1P 12 P 24P 13P 14P 34P 23P 23 ∝P 23P 124. 画出下图所示机构的指定速度瞬心。

(1)画出图（a ）中的全部瞬心；(2)画出图(b)中的瞬心2426,P P5.在下图的四杆机构中，己知65,90,125,AB CD AD BC l mm l mm l l mm ==== 顺时针方向转动，试用瞬心法求： （1）当15oϕ=，点C 的速度C v(2) 当15o ϕ=时，构件BC(即BC 线上或其延长线上)速度最小的一点E 的位置及其速度值； (3)当0C v =时角ϕ的值。

110/,rad s ω=6. 已知下图所示机构各构件的尺寸，并知原动件1以速度'1v 匀速运动，试确定： (1)在图示位置时机构全部瞬心的位置；(2)构件2的角速度2ω、角加速度2α及其上C 点的速度C v 和加速度C a (写出表达式。
