无极荧光灯性能标准测试方法的探讨

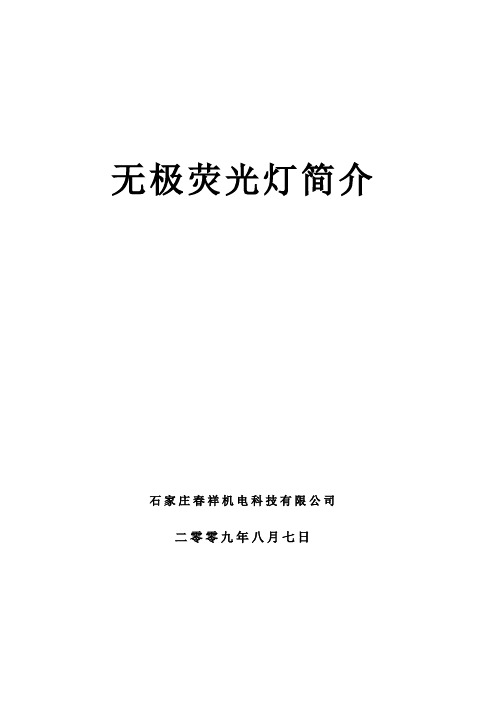

无极荧光灯简介石家庄春祥机电科技有限公司二零零九年八月七日目录一、无极灯技术概况二、无极灯在照明电光源发展历史中的地位三、照明术语四、无极灯技术特点五、无极灯性能指标六、无极灯中介视觉优势七、无极灯的应用领域八、无极灯使用、安装要求九、环保评价十、安全评价十一、无极灯具有广阔的发展前景十二、用户测试报告一、无极灯技术概况一、无极灯技术术语无极灯：灯泡+耦合器光源：无极灯+高频发生器（镇流器）照明器：光源+灯具二、产品结构无极荧光灯主要由高频发生器、功率耦合器和灯泡三部（无极灯外型图）1、高频电源高频发生器主要包括振荡器、滤波器、整流器、开关器件、匹配网络、驱动线圈和电弧的等效电路。

它为耦合器提供一个高频能量来激发和维持灯泡内的气体放电。

高频发生器必须有一个很稳定的振荡源和过滤电路，同时，它还有一个高的功率因数和一个低的谐波含量。

所有电子元器件都装在一个铝制电源盒里，这有双重功能：屏蔽无线电频率干扰和进行热传导，以保证电子器件的长寿命。

高频发生器的输出频率是 2.65M Hz±10%。

每一种高频发生器必须与一种灯和耦合器的组合配套使用。

如果违反了这个基本准则，会毁坏灯的组件或产生电磁干扰。

2、耦合器耦合器是把能量从高频发生器经铝制底座输入灯泡内的器件。

它由磁芯、高温线、导热棒、绕线架、底座、过渡件和同轴电缆组成。

磁芯和高温线的作用是产生高频磁场。

通过中间的导热棒，线圈产生的多余的热能和放电通过铝制底座传导到外面。

底座有两种功能。

一是保证灯泡和耦合器的连接；二是把多余的热传给散热片，这个散热片必须是灯具的一部分。

通过螺丝与灯具散热片连接。

通过同轴电缆使耦合器和高频发生器相连。

同轴电缆与耦合器固定连接，而与高频发生器通过螺钉可拆卸，目的是方便与灯具的连接。

铜制导热棒伸到灯泡中心为铁氧体磁芯散热，在绕线架上有两层高温线的线圈：一层输送电流，另一层缠绕在初级线圈当中，但只有一头与线圈相连，这样第二个线圈的电场部分抵消了第一个线圈产生的电场，通过这一方式使公共模式终端电压干扰下降到一个较低的值。

无极灯是综合应用功率电子学、等离子体学、磁性材料学等领域最新科技成果研制开发出来的高新技术产品。

是一种代表照明技术高光效、长寿命、高显色性未来发展方向的新型光源。

它必将成为21世纪最有发展前景的绿色节能照明光源换代产品之一。

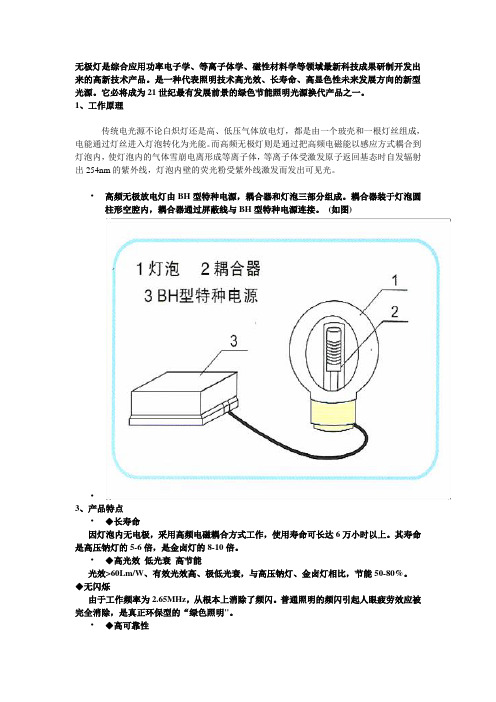

1、工作原理传统电光源不论白炽灯还是高、低压气体放电灯，都是由一个玻壳和一根灯丝组成，电能通过灯丝进入灯泡转化为光能。

而高频无极灯则是通过把高频电磁能以感应方式耦合到灯泡内，使灯泡内的气体雪崩电离形成等离子体，等离子体受激发原子返回基态时自发辐射出254nm的紫外线，灯泡内壁的荧光粉受紫外线激发而发出可见光。

•高频无极放电灯由BH型特种电源，耦合器和灯泡三部分组成。

耦合器装于灯泡圆柱形空腔内，耦合器通过屏蔽线与BH型特种电源连接。

(如图)•3、产品特点•◆长寿命因灯泡内无电极，采用高频电磁耦合方式工作，使用寿命可长达6万小时以上。

其寿命是高压钠灯的5-6倍，是金卤灯的8-10倍。

•◆高光效低光衰高节能光效>60Lm/W、有效光效高、极低光衰，与高压钠灯、金卤灯相比，节能50-80%。

◆无闪烁由于工作频率为2.65MHz，从根本上消除了频闪。

普通照明的频闪引起人眼疲劳效应被完全消除，是真正环保型的“绿色照明"。

•◆高可靠性由于采用新型功率电子技术和独特的灯泡制作工艺，使高频无极灯可靠性大大提高。

•◆显色性好显色指数75-85，大大优于高压钠灯、金卤灯，不失真、不偏色、分辨率高。

•◆色温可控有多种色温可供选择（2700K--6500K ）。

•◆高功率因数功率因数>0.95，大大优于高压钠灯、金卤灯。

•◆工作电压范围宽电压在150V-250V的范围内波动，灯照常启动并能稳定工作。

•◆可频繁开关由于采用高频电磁耦合方式工作，完全克服了灯丝启动的弊端，频繁开关对灯的寿命没有任何影响。

•◆环保本灯不采用液态汞，完全符合国家环保要求。

•◆快速启动由于采用高频电磁耦合方式工作，不存在普通荧光灯启动时的灯丝预热问题，达到快速启动。

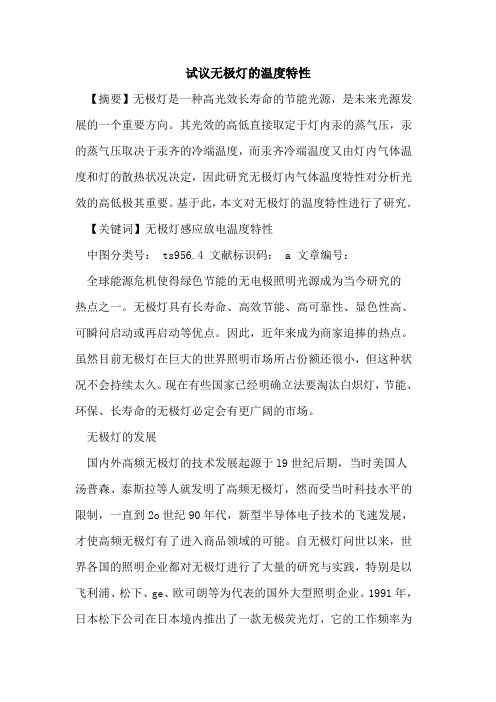

试议无极灯的温度特性【摘要】无极灯是一种高光效长寿命的节能光源，是未来光源发展的一个重要方向。

其光效的高低直接取定于灯内汞的蒸气压，汞的蒸气压取决于汞齐的冷端温度，而汞齐冷端温度又由灯内气体温度和灯的散热状况决定，因此研究无极灯内气体温度特性对分析光效的高低极其重要。

基于此，本文对无极灯的温度特性进行了研究。

【关键词】无极灯感应放电温度特性中图分类号： ts956.4 文献标识码： a 文章编号：全球能源危机使得绿色节能的无电极照明光源成为当今研究的热点之一。

无极灯具有长寿命、高效节能、高可靠性、显色性高、可瞬问启动或再启动等优点。

因此，近年来成为商家追捧的热点。

虽然目前无极灯在巨大的世界照明市场所占份额还很小，但这种状况不会持续太久。

现在有些国家已经明确立法要淘汰白炽灯，节能、环保、长寿命的无极灯必定会有更广阔的市场。

无极灯的发展国内外高频无极灯的技术发展起源于l9世纪后期，当时美国人汤普森、泰斯拉等人就发明了高频无极灯，然而受当时科技水平的限制，一直到2o世纪90年代，新型半导体电子技术的飞速发展，才使高频无极灯有了进入商品领域的可能。

自无极灯问世以来，世界各国的照明企业都对无极灯进行了大量的研究与实践，特别是以飞利浦、松下、ge、欧司朗等为代表的国外大型照明企业。

1991年，日本松下公司在日本境内推出了一款无极荧光灯，它的工作频率为13．56mhz，功率为27w，光效为37．0 lm／w，平均寿命高达40 000h。

同年，荷兰飞利浦公司也推出了一款ql无极灯。

这种灯的工作频率为2．65mhz，功率为55w，光效为70．6 lm／w，灯的寿命高达60 000h。

1994年，美国ge 公司推出一款一体化紧凑型无极荧光灯。

该灯的工作频率也是2．65mhz，输入功率为23w，光效为48 lm ／w，平均寿命为15000h左右。

德国的欧司朗公司在20世纪后期也推出了endura无极灯。

该灯的功率为70w，光效高达93 lm／w，寿命为60 o00h，光色有暖白色和日光色，显色指数在80～89之间。

LVD型感应无极灯城市夜景照明的新选择城市夜间的科学照明，不但可以美化城市面貌，树立城市形象，同时也能保证人们的生活安全和方便，延长经济活动的时间，是城市现代化发展所必需的。

目前城市夜景照明可以选用的产品很多，从道路照明普遍采用的高压钠灯，到体育场馆、休闲广场泛光照明采用的金属卤化物灯，再到建筑装饰用的荧光灯、霓虹灯、ＬＥＤ等，这些产品的性能都在不断提高，但不可避免地都存在这样或那样的问题有待解决。

比如钠灯的低显色性能，光谱过于集中在黄色区域，在夜间照明的亮度条件下，人眼中间视觉主导视觉，虽然它的光效很高，但照明的效果值得商榷；金卤灯虽然光效和显色性能都不错，但它在性能的稳定性上一直不尽如人意，它和高压钠灯一样要达到最大亮度需要一定的时间，热启动非常困难；荧光灯、霓虹灯这些低气压光源一方面功率做不大，另一方面体积过于庞大，和灯具的配合存在问题。

而所有的这些光源作为城市夜景照明所面临的共同问题是它们的寿命都不太长，这在夜景照明中是非常严重的。

不单是光源上花费的成本增大了，我们知道，夜景照明中大部分光源的安装位置都比较高，替换和维护费用也相当高，因此城市夜景照明的特殊性要求光源不但要有好的光电性能，而且还要求它的寿命必须足够长。

无极灯正好符合这个要求，下文我们将结合ＬＶＤ型感应无极灯介绍它的原理和用于城市夜景照明中的优越性。

１、ＬＶＤ型感应无极灯在城市夜景照明中的优越性ＬＶＤ型感应无极灯具有高光效、高显色性能、高功率因数、长寿命、可调光等特点，因此能广泛应用于城市夜景照明，它的优越性主要体现在以下几个方面：１．１光效高ＬＶＤ型电磁感应灯目前已经形成了从２０～２００Ｗ的系列产品，而且光效能达到８０ｌｍ／Ｗ以上，因此它可以适应用于城市夜景照明的各种场所。

从建筑物的泛光照明，到城市的装饰照明；从信号和指示照明，到道路街道的照明；ＬＶＤ型电磁感应灯都能发挥重大作用，不但能够达到照度的要求，而且能节约大量电能。

飞机场用灯具光学性能测试方法与标准制定在现代航空领域中，灯光在飞机场的安全和可靠运营中起着至关重要的作用。

为了确保飞机场灯光的正常运行和灯具的光学性能，有必要制定一系列测试方法和标准进行评估和验证。

本文将探讨飞机场用灯具光学性能测试的方法及相应的标准制定。

在进行飞机场用灯具光学性能测试之前，首先需要明确测试的目的和范围。

一般而言，灯具光学性能测试主要包括光束特性（如光束角度、均匀度等）、颜色属性（如颜色温度、颜色一致性等）、光强度（如最大光强、最小光强等）以及可见性等方面的评估。

不同类型的飞机场灯具（如跑道灯、滑行道标灯、飞机停机坪灯等）可能会有不同的测试要求和标准制定。

针对飞机场用灯具光学性能测试的方法，我们可以参考国际标准化组织（ISO）相关标准，如ISO 6181《航空灯光系统-可见性的规范和要求》以及ISO 5687，《光束测量设备的标准要求》等。

这些标准为测试方法提供了一般性的指导，但根据不同的灯具类型和特定要求，我们还需要制定更为详细的测试程序和指南。

对于飞机场用灯具光学性能测试方法的制定，需要综合考虑技术可行性、实用性和经济性等因素。

测试方法应该是准确、可重复的，并且能够反映出真实的工作环境。

常用的测试方法包括光度计测量、照度计测量、光束角度测量、颜色测量等。

同时，需要选择适当的测试设备和仪器，确保其准确性和可靠性。

在飞机场用灯具光学性能测试中，还应当制定相应的标准来评估测试结果。

标准应该包括性能参数的要求和合格范围，并且要确保测试结果能与实际使用中的需求相匹配。

标准制定过程中，需要考虑与相关方的合作和意见的征求，以保证标准的可行性和有效性。

标准的制定还应考虑未来的发展和创新。

随着科技的进步，飞机场用灯具的设计和制造技术将不断更新和改进，因此标准也需要与时俱进。

灯具的光学性能测试方法与标准制定应具备灵活性和可适应性，以应对不断变化的需求和新技术的引入。

此外，还应考虑与其他国际标准的协调和一致性。

无极荧光灯的介绍：高频无电极荧光灯（简称无极灯）是采用电磁感应技术在灯管内产生电磁回路，它的创新点为：通过以高频感应磁场的方式将能量耦合到灯泡内，这些能量使灯泡内的气体雪崩电离形成等离子体，而这些受激发的等离子体原子当其返回原始状态时，会将原来所获得的能量以253.7nm的紫外线形式辐射出来，完成一个能量转换过程，灯泡内壁的荧光粉受紫外线激发而发出可见光。

无极荧光灯创新点是：无电极、去除了制约传统光源寿命的灯电极，使无极荧光灯的有效使用寿命大大延长。

由于无极荧光灯的工作过程，不再使用传统光源中所必须的灯丝和电极，避免了传统光源的灯电极损耗等一系列制约灯寿命和性能的难题，冲而提高了整个照明系统的性能和寿命。

是新一代技术已成熟且已产品化的实用型长寿命、高光效的光源。

由于寿命长光衰慢相对设计时的维持照度高，可减少初始设计的用灯数量。

无极荧光灯不采用液态汞(水银)和其它有害气体，完全符合国家环保要求，是绿色产品。

无闪烁：普通照明是在50Hz的工作频率下发光，由此而产生的频闪引起人眼疲劳。

而无极灯的工作频率为2.65MHz，从根本上消除频闪，是真正环保型的“绿色照明”。

一、无极灯主要特点：1、长寿命：平均寿命10万小时，常年使用免维护。

2、低光衰：6万小时光通维持率不低于70%。

3、高显色CRI：≥80，色彩分辨更逼真。

4、高功率因数：功率因数≥0.95 。

5、系统光效：70-90Lm/w。

6、快速启动：即开即亮(具有热灯瞬时启动能力,与HID灯比,具有明显优势)。

7、谐波含量低：THD≤8%，达到国际L级标准8、无闪烁：200～300KHZ高频工作，光线柔和，保护视力。

9、可选色温范围广（2720-6500K），可满足各种场合需求。

10、恒功率：电源电压波动±10%而功率变化小于3%，保证光输出恒定。

11、环境适应性强，在-25℃~+40℃的环境下正常工作，可以设计在-40℃工作的灯泡。

12、适用电压范围：170 ～264V AC13、易于实现智能调光控制，最大限度实现节能。
