组织设计一、编制说明1编制依据1.1本工程方案编写依据为工程招标文件内所有规定及要求。
1.2本工程投标阶段方案编写依据为对本工程的实地勘察和相关技术文件的了解。
1.3我公司施工机械配备能力以及以往类似工程施工的经验。
2编制原则2.1在进行本工程施工方案的编写时，遵循现行国家、省、市工程建设有关法律、法规、文件及主管部门有关规定及要求。
2.2在进行本工程施工方案的编写时，认真贯彻国家对工程建设的各项方针和政策，严格执行工程建设程序。
2.3在进行本工程施工方案的编写时，执行我公司制定的有关工程质量、管理体系文件、管理规定、项目法施工的有关规定及要求。
2.4在进行本工程施工方案的编写时，采用流水施工方法、工程网络计划技术和其他管理方法，有组织、有节奏、均衡和连续施工。
2.5在进行本工程施工方案的编写时，充分利用公司现有机械和设备，采用先进的施工技术，科学的确定施工方案，严格控制工程质量，确保施工安全，提高劳动生产率。
二、工程概况1工程名称工程2工程地点南洋学校西侧3工程概述3.1本工程为露天作业，施工中难以确定的因素较多，尤其在控制扬尘及减小噪音等方面面临较大困难。
3.2本工程包含人防型和非人防型抗浮锚杆，锚杆类型包含抗浮锚杆I型和抗浮锚杆II型。
工程量总计在10000米左右。
4主要工作内容4.1图纸范围内的抗浮锚杆施工及验收，施工期间的降排水、场地平整清理，完工后的垫层清洗清理，后续的实验、检测、相关验收手续等；4.2包含但不限于抗浮锚杆的相关措施及施工过程中的各种垂直运输，施工过程中的水电、照明、临时设施及由承包人自备发电机并承担费用等；4.3施工过程中对场地内及周边地下管网、地面建筑物、构筑物、过往行人、现有电力设施及其它需要进行保护的设备、设施的安全防护；4.4出入口车辆清洗、运输过程中道路的清洁、污水排放及其他防尘、防遗撒措施；市容环卫、场外道路、运输土方沿线道路及市政设施的清扫及保护工作；4.5施工场地周边关系的处理工作；4.6各类人员的上岗证以及类似政府或有关部门所需的证件，以及由于施工而发生的任何手续的办理（如与总包方签订分包协议等）,并承担所有可能发生的费用。

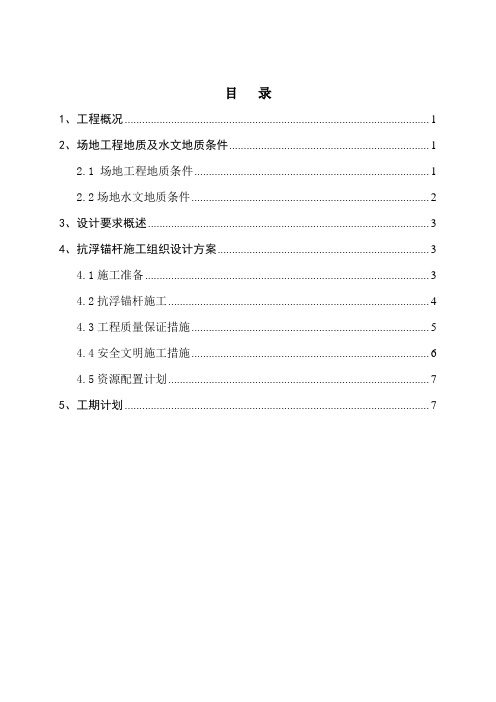

目录1、工程概况 (1)2、场地工程地质及水文地质条件 (1)2.1 场地工程地质条件 (1)2.2场地水文地质条件 (2)3、设计要求概述 (3)4、抗浮锚杆施工组织设计方案 (3)4.1施工准备 (3)4.2抗浮锚杆施工 (4)4.3工程质量保证措施 (5)4.4安全文明施工措施 (6)4.5资源配置计划 (7)5、工期计划 (7)1、工程概况拟建场地位于XXXXXXXXX 交汇处。
拟建物地上设1-5层，其下设2层地下室，±0.00=455.80，基础顶面标高为-9.35m ，筏板厚800mm 。
由于建筑物自重小于地下水产生的浮力，因此需进行抗浮处理，抗浮方式为抗浮锚杆。
根据建设方提供的图纸及设计技术要求，抗浮力为50kN/m 2。
抗浮锚杆设计工作由西北有色勘测工程公司负责。
2、场地工程地质及水文地质条件2.1 场地工程地质条件由勘察报告知，场地覆盖地层由杂填土、第四系冲积粉质黏土、碎石土组成，下伏基岩为侏罗系下统七曲寺组（J 3q ）粉砂质泥岩，现从上至下分述如下：①杂填土（Q ml4）：杂色，场区均有见及，以粉质黏土为主，含大量碎砖块、砼块等旧建筑垃圾及少许生活垃圾，松散状，局部为旧建筑基础，钻进中局部有垮孔现象。
揭示层厚2.1-4.9m 。
②粉质黏土（Q al4 ）：黄-褐黄色，场区均有分布，厚度变化较大。
土体性状在水平向和竖向上均存在差异：土体上部在靠剑南路地段呈可塑状，向芙蓉溪一侧延伸土体含水率明显变大，土体呈软塑状。
同时，土体在竖向上差异较大，土体中上部含少量黑色碳质物及钙质结核；其下土中偶见褐色铁锰质氧化物条纹及斑点，并偶夹薄层粉砂及卵石。
土体随深度增加含水率增大；其干强度、韧性中等，上部土体呈可塑-软塑状，切面稍有光泽，无摇振反应，中下部土体呈软塑-流塑状，缩孔现象严重，土体切面无光泽，摇振反应轻微。
标贯测试1.7-4.6击，平均值为3.0击。
层顶高程为449.43-452.13m ，揭示层厚3.4-8.3m 。
抗浮锚杆工程施工组织方案编制（企业技术部门专业技术员）：__________审核（企业技术部门专业技术员）：__________审核（监理单位专业监理工程师）：__________审批（施工企业技术负责人）：__________审批（监理单位总监理工程师）：__________编制单位：编制日期：二OO八年九月二十七日一，工程概况二，施工部署１，施工标准：严格履行合同，按设计图纸及有关规范，规程施工，确保不发生任何安全生产事故。
抗浮锚杆工期为５０日历天质量为合格２，施工流水段的划分及施工工艺流程（１）施工工艺流程测量放样－>锚杆钻孔—>安放锚杆钢筋—>锚孔灌浆—>养护。
３，施工准备（１），施工技术准备１，根据设计要求编制项目的施工专项方案，所需设备设计配置清单。
２，组织有关施工人员熟悉图纸及规范，进行会审讨论，落实解决设计中存在的问题，做好充分的技术准备工作。
３，要求总包方做好从配电室至二级箱的引出，我方再根据是施工顺序安排各用电地点的临时电线架设，总包方提供的现场用于施工的临时给水管安装等应在开工前完成。
５，锚杆制作与安装按设计要求加工钢筋锚杆，杆体采用沿长度每２米左右设对中架。
安装锚杆前，先认真检查锚杆的质量，插入钻孔的锚杆要求顺直，并除锈，确保制作符合要求，安装时防止杆体扭压，弯曲，随杆应绑扎注浆管。
锚杆安装后应及时注浆，不得随意敲击，悬挂重物等。
插入锚杆时应将灌浆管与锚杆同时放至钻孔底部，锚杆插入孔内长度不得小于设计规定的95%。
６，注浆注浆前应先洗孔，将孔内残积及松土清除干净，注浆管应插至距孔底250—500。
注浆采用搅拌均匀的水泥净浆，水灰比0.5；注浆压力不小于0.5Mpa，注浆时应做好孔口闭浆。
水泥浆自孔底向外灌注，随着水泥浆的灌入，应逐步将一次注浆管向外拔出直至孔口，拔管过程中应保证管口始终埋在浆体内。
孔口冒浆后方可停止注浆。
２４小时后二次注浆，注浆压力大于2.5Mpa。
目录一、编制依据 (1)二、工程概况 (2)三、工程量统计 (3)四、工期计划 (3)五、施工准备 (3)六、施工部署 (4)七、锚杆施工工艺 (5)八、锚杆施工技术要求： (7)九、技术、质量保证措施 (7)十、安全文明施工措施 (8)一、编制依据（1）华裕居施工图纸；（2）《惠州市华裕居工程地质勘察报告》；（3）《建筑地基基础设计规范》GB50007-2002；（4）《建筑地基基础施工质量验收规范》GB50202-2002；二、工程概况华裕居工程位于惠州市仲恺大道南侧、和畅四路西侧(南段为规划段目前未通)，由惠州裕隆房产开发有限公司开发，深圳市建筑设计研究总院有限公司设计，惠州市建设工程监理有限公司进行施工监理，中建二局第四建筑工程有限公司承建。
工程用途：商住楼，结构形式：框架剪力墙结构，其中：地下室 2 层，地上31 层，总建筑筑面积：约63000m2，檐口高度：98.90 m。
本工程基础部分为人工挖孔桩基础，基础底板设置抗拔锚杆。
锚杆孔径：140㎜，锚杆长度：17 m（要求进入强风化岩不小于14 m ，进入强风化岩不小于3 m ，总进尺17m有效长度，如遇淤泥、流砂，则有效长度从淤泥、流砂层以下计，即：17+淤泥、流砂以不高度），间距4000×4000，抗拔承载力特征值400KN。
本工程基础底板垫层以上土方已经由其它单位开挖完成(开挖到约-10.3m)，基坑四周为放坡开挖。
2.1 拟建场地工程地质条件2.1.1地形地貌拟建场地原属山前冲积平原，拟建场地由人工填土整平后开挖到基础底板垫层标高。
惠州市属亚热带季风气候。
年平均降雨量1700 毫米，年日照总数2000 多小时，年平均气温22 度，七月平均气温28.3 度，1 月平均气温13 度。
四季长青，全年无霜期达350天左右。
2.1.2地层岩性根据地质勘察报告揭露的地层为第四系人工填土层(Q4ml)、冲积层(Q al)、侏罗系粉砂层(J)。

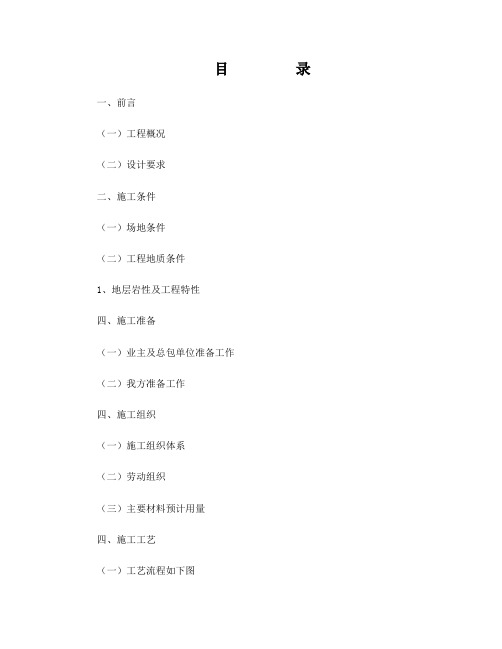

目录一、前言（一）工程概况（二）设计要求二、施工条件（一）场地条件（二）工程地质条件1、地层岩性及工程特性四、施工准备（一）业主及总包单位准备工作（二）我方准备工作四、施工组织（一）施工组织体系（二）劳动组织（三）主要材料预计用量四、施工工艺（一）工艺流程如下图（二）施工工艺五、工期按排六、各种保证措施（一）工期保证措施（二）质量保证措施（三）安全生产保证措施（四）文明施工保证措施一、前言（一）工程概况崂山区建设项目管理中心拟对石老人海水浴场改造进行改造，拟建工程位于青岛市石老人海水浴场，拟建建筑物主要包括一座地下车库和二个地下更衣室，因拟建场地位于海边，地下水位高，地下水浮力大，因此为了解决水浮力问题、保证拟建工程的长期使用安全，拟建工程设计了抗浮锚杆，其中地下车库部总数约1100支。
该工程由青岛市施工运输公司总承包。
受崂山区建设项目管理中心和青岛市施工运输公司的委托，我公司承担了地下车库西侧2～8轴（含8轴）地锚桩的施工任务，共计554支地锚桩（含2支试验锚杆）。
（二）设计要求该工程主体由山东省教育建筑设计院设计，对地锚桩的设计要求为：单根锚杆设计抗拔力：109KN；锚桩直径：130mm；锚桩长度：进入强风化花岗岩不小于2.0m，长度约15m；锚桩钢筋拉杆：为1根32mm Ⅲ级钢；锚桩钢筋拉杆锚固长度：主梁上锚固长度97cm，辅梁上锚固长度47cm，剪力墙上锚固长度117cm；锚桩钢筋拉杆的连接方式：螺栓连接锚杆灌浆浆液：水泥浆，并添加适量的膨胀剂、减水剂、阻锈剂。
二、施工条件（一）场地条件地锚桩工程的施工场地位于基坑中，基坑深5.0～6.0m，坑底低于海平面3.0～3.0m，坑底已浇注混凝土垫层，场地平整，基坑顶部北侧放有一台长螺旋桩机及其配套设备，基本无堆料场地；基坑顶部南侧为沙滩，材料运输设备无法进入，西侧无工作面。
（二）工程地质条件1、地层岩性及工程特性根据青岛市勘察测绘研究院提供的工程地质勘察报告，基坑底部以下的地层主要有5层，简述如下：第1层为细砂，黄褐色，饱和，松散～稍密，厚3.0～4.0m；第2层为细砂，灰黑色，饱和，松散，厚2.0～3.0m；第3层粉质粘土，黄褐色，可塑，含有砂粒，厚2.5～3.0m；第4层砾砂，黄褐色，饱和，中密～密实，厚3.0～3.5m；第5层强风化花岗岩，黄褐色～肉红色，粗砂结构，块状构造，裂隙发育，层顶埋深12.2～12.8m。
XXXXXXXXXXXXXX项目抗浮锚杆专项施工方案XXXX建设股份有限公司二〇一七年四月目录一、工程概况 (1)（一）工程总概况 (1)（二）抗浮锚杆分项工程概况 (1)二、依据标准 (3)三、施工安排 (3)（一）项目管理组织 (3)（二）项目管理目标 (4)（三）施工流水段划分及施工工艺要求 (4)四、施工准备与资源配置计划 (4)（一）资源配置计划 (4)（二）施工准备 (5)五、施工方法及工艺要求 (6)（一）工艺流程 (6)（二）施工工艺说明及控制措施 (6)（三）验收标准 (9)六、质量保证措施 (10)七、安全保证措施 (10)八、环保保证措施 (11)抗浮锚杆专项施工方案一、工程概况（一）工程总概况XXXXXXXXXXXXXX项目位于XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX。
（二）抗浮锚杆分项工程概况本工程设置抗浮锚杆区域位于门诊医技楼东侧。
地下室抗浮水位标高为55.600米，抗浮区域布置抗浮锚杆，抗拔承载力特征值150KN,锚杆抗拔承载力特征值经基本试验后确定。
采用抗浮锚杆抵抗地下水的浮拖力，锚杆长度8m左右，锚杆应锚入第5层中风化泥质砂岩内，长度不小于2.0m。
杆体采用2根HRB400级径20钢筋，定位支架采用钢板。
共设抗浮锚杆约117根左右，锚杆成孔直径大于等于150mm。
注浆用水泥浆体采用普通硅酸盐水泥，其强度不应低于42.5MPa，水泥砂浆强度等级不低于M30。
抗浮锚杆平面布置图锚杆示意图二、依据标准《建筑工程施工质量验收统一标准》GB50300-2013《建筑地基基础工程施工质量验收规范》GB50202-2002 三、施工安排（一）项目管理组织管理人员名单（二）项目管理目标XXXXXXXXXXXXXX项目管理目标：1、质量目标：本工程争创泰山杯、国家优质工程奖，抗浮锚杆施工要求保证结构安全，锚杆与土层形成有效的抗拔承载力。
2、安全目标：省安全文明示范工地3、环境目标：达到市扬尘治理环保要求4、成本目标：确保完成公司核定的收益指标。
抗浮锚杆施工组织设计方案后注浆抗浮锚杆施工组织设计方案上海强劲地基工程股份有限公司二〇一四年四月二十三号目录1、工程概况 (1)2、地质条件 (4)3、抗浮锚杆设计要求 (5)4、施工组织设计 (5)5、施工机械选型 (7)6、施工工艺要求 (8)7、工期安排 (9)8、检测和验收 (9)9、安全预案 (10)1、工程概况数码广场商业项目位于淮南市田家庵区。
总建筑面积106555m²，其中地上总面积68056m²，地下总面积38499m²。
（1）工程名称：数码广场抗浮锚杆后注浆高抗拔力的抗浮锚杆的节点图为了验证抗浮锚杆在该土层中的实际效果，提供如下试桩参数：（1）桩型：岩石抗浮锚杆（2）桩截面尺寸：Φ180mm（3）试桩桩长：7.0m（4）桩端入土层：主要在第⑥层泥质粉砂岩（5）本次试验桩，共1组3根试桩，插件为3根22钢筋，采用M30水泥砂浆灌注和后压浆技术的二次注浆。
2、地质条件1、地基岩〈土〉自上而下为可-硬塑状第四系粘土层。
①层填土（Qml），厚0.30～2.60米，暗灰～灰黄色，主要为人工填土，以碎石、砖块及炉渣回填，其下部为粘性土回填，含大量植物根茎，该层土全场地分布，厚度变化大。
②层粉质粘土(Q3al+pl)，埋深1.00～2.30米，层厚0.00～1.30米，主要为黄褐色，可塑状。
含少量铁锰结核及铁质薄膜，有植物根茎、根孔及裂隙，有黄色粉土颗粒分布，切面较光滑，韧性一般，无摇震反应，干强度中等。
综合评价该层土结构性较差，承载力较低，中等压缩性土。
③层粘土(Q3al+pl)，埋深8.90～15.70米，层厚6.90～14.10米，该层土全场地分布，主要为褐黄-棕黄-黄棕色，硬塑状。
含少量铁锰结核及铁质薄膜，有植物根茎、根孔及裂隙，有黄色粉土颗粒分布，切面较光滑，韧性一般，无摇震反应，干强度中等。
综合评价该层土结构性较好，承载力较高，中等偏低压缩性土。
④层残积粘土，埋深10.00～17.10米，层厚0.50～2.40米，主要为黄棕-棕红色，稍湿，硬塑-坚硬状，内含少量铁锰结核及其氧化物，有黄色粉土颗粒分布，夹有钙质结核，该层土底部为角砾层(钙质层)，见少量风化砂砾、碎石及岩石角砾，切面较光滑，干强度中等；稍有光泽度，韧性较好。
抗浮锚杆工程施工组织方案编制（企业技术部门专业技术员）：__________ 审核（企业技术部门专业技术员）：__________ 审核（监理单位专业监理工程师）：__________ 审批（施工企业技术负责人）：__________ 审批（监理单位总监理工程师）：__________编制单位：编制日期：二OO八年九月二十七日一，工程概况二，施工部署１，施工标准：严格履行合同，按设计图纸及有关规范，规程施工，确保不发生任何安全生产事故。
抗浮锚杆工期为５０日历天质量为合格２，施工流水段的划分及施工工艺流程（１）施工工艺流程测量放样－>锚杆钻孔—>安放锚杆钢筋—>锚孔灌浆—>养护。
３，施工准备（１），施工技术准备１，根据设计要求编制项目的施工专项方案，所需设备设计配置清单。
２，组织有关施工人员熟悉图纸及规范，进行会审讨论，落实解决设计中存在的问题，做好充分的技术准备工作。
３，要求总包方做好从配电室至二级箱的引出，我方再根据是施工顺序安排各用电地点的临时电线架设，总包方提供的现场用于施工的临时给水管安装等应在开工前完成。
４，根据施工进度编制材料进场计划。
组织施工劳动力，为保证５，锚杆制作与安装按设计要求加工钢筋锚杆，杆体采用沿长度每２米左右设对中架。
安装锚杆前，先认真检查锚杆的质量，插入钻孔的锚杆要求顺直，并除锈，确保制作符合要求，安装时防止杆体扭压，弯曲，随杆应绑扎注浆管。
锚杆安装后应及时注浆，不得随意敲击，悬挂重物等。
插入锚杆时应将灌浆管与锚杆同时放至钻孔底部，锚杆插入孔内长度不得小于设计规定的95%。
６，注浆注浆前应先洗孔，将孔内残积及松土清除干净，注浆管应插至距孔底250—500。
注浆采用搅拌均匀的水泥净浆，水灰比0.5；注浆压力不小于0.5Mpa，注浆时应做好孔口闭浆。
水泥浆自孔底向外灌注，随着水泥浆的灌入，应逐步将一次注浆管向外拔出直至孔口，拔管过程中应保证管口始终埋在浆体内。
XXXXX抗浮锚杆桩施工组织设计方案目录第一章工程概况第二章场地岩土工程条件第三章编制依据第四章设计方案第五章施工准备、主要物质、施工机械及劳动力计划第六章施工进度计划第七章主要施工方法第八章工程质量保证措施第九章保证工期进度措施第十章确保安全施工保障措施第十一章文明施工管理措施第十二章附件附件：一、拟用于本工程项目的主机械设备表二、劳动力安排计划表三、施工进度计划表四、现场施工平面布置图第一章工程概况经开未来城一标工程位于武汉市经济技术开发区龙阳大道与芳草一路交汇处。
工程由武汉市中南汽车配件配套有限责任公司投资兴建、香港华艺设计顾问（深圳）有限公司设计、湖北大成建设监理有限责任公司监理、一标段总承包由众科建设集团有限公司施工。
本工程一标段地下室两层，地上由一栋27层和一栋两层商业中心组成，结构形式为框架剪力墙，一标段总建筑面积约为6.6万m²，最大建筑高度为87.40米。
建筑物基础形式为：钻孔灌注桩、筏板基础、独立基础、承台、基础梁、防水底板组成，其中底板砼属大体积砼。
在建筑物区域内底板设有抗浮锚杆。
第二章场地岩土工程条件根据中南勘察设计院（湖北）有限责任公司提供的地质报告，本工程基坑下锚杆锚固段所在土层岩土工程情况如下：一、依钻探结果，在勘探深度范围内，场区地层共分10层：①杂填土(Q ml)；②淤泥质粘土（Q4l）；③粘土（Q4al+pl）；④粘土（Q3al+pl）；⑤粘土夹碎石（Q3al+pl）；⑥残积粘性土（Q el）⑦红粘土（Q el）；⑧-1强风化泥质粉砂岩（K-E）；⑧-2中风化泥质粉砂岩（K-E）；⑨灰岩（P）；⑨a溶洞。
二、地下室抗浮稳定性问题一般而言，各拟建地下室范围大于主体结构范围，故应考虑抗浮稳定性问题。
地下室抗浮问题包括施工期间整个地下室的临时抗浮稳定和主体范围以外的纯地下室永久性抗浮问题。
对于临时抗浮稳定问题，一般可通过基坑临时强排水等措施来解决。
对于永久性抗浮问题，在本场地可采用抗浮桩及抗浮锚杆等予以处理。
抗浮锚杆技术方案及施工组织设计一、抗浮锚杆技术方案1. 技术原理在满足一定的要求下，通过在地层中设置浮力体，对地下结构进行固定。
采用抗浮锚杆技术可以达到以下几个方面的效果：（1）增加地下结构的稳定性。
（2）减轻地下结构所受的浮升力。
（3）防止地下结构由于地面、水位等原因受到的移位和变形。
2. 工程实施方案（1）确定抗浮杆位置和数量。
根据现场情况确定抗浮杆的位置和数量，一般来讲，抗浮杆的数量需要满足地下结构的重力和地面的载荷以及水位的压力，以此来保证地下结构不会受到浮升力的影响。
（2）进行抗浮杆的钻孔。
根据设计要求和工程要求进行钻孔，根据实际情况选用适当的钻机进行操作。
在此过程中，需要注意保护钻孔的质量和钻孔位置的精度。
（3）安装抗浮杆。
将抗浮杆由人员提升到钻孔孔底，将抗浮杆安装到预先安装好的锚固器上。
根据设计要求进行锚固固定。
每个抗浮杆的锚固点需要进行多次钢绞线的紧固以达到预期的效果。
（4）浮力体设置。
在现场根据设计要求进行浮力体的设置，以此来提供合理的浮力，达到减轻地下结构所受的浮升力的效果。
在设置浮力体时，需要注意保证浮力体的数量和位置，并且保证浮力体的固定和耐久性。
3. 质量控制（1）钻孔的质量控制，包括钻孔位置和精度等。
（2）抗浮杆的质量控制，包括抗浮杆的长度、钢绞线的紧固程度等。
（3）浮力体的质量控制，包括浮力体的数量、位置和固定的耐久性等。
二、施工组织设计1. 组织人员施工人员应严格按照国家规定的标准进行培训，从事抗浮锚杆的施工人员需要持相关的职业资格证书。
同时需要具备以下几方面的素质：（1）严格遵守安全生产规定，忠于职守，勇于担当。
（2）能熟练、安全地操作施工设备。
（3）有较强的沟通能力和团队合作精神。
2. 施工设备（1）钻孔设备：满足每个抗浮杆的钻孔要求，齐全、安全、可靠。
（2）起重设备：能够将抗浮杆安装到预先安装好的锚固器上，齐全、安全、可靠。
（3）其他工具设备：钢绞线拉紧器、动力钻、传动器等。
●目录●1编制依据。
3 ●2工程概况.。
3◆2.1工程概况.。
3◆2.2设计概况.。
4●3现场组织机构及主要人员、施工技术力量配臵.。
5◆3.1施工总目标.。
5◆3.2施工部署.。
6 ●4总体施工方案及施工工期安排。
7◆4.1总体施工方案.。
7◆4.2施工工期安排.。
7 ●5施工工艺和施工方法.。
9◆5.1施工工艺.。
9◆5.2施工方法.。
9 ●6劳动力安排和主要材料供应计划。
10◆6.1劳动力安排。
10 ●7主要施工机具及其它技术装备简况。
11◆7.1主要施工机械设备表。
11◆7.2主要仪器配备表.。
11 ●8质量和工期保证措施及创优规划.。
12◆8.1质量目标.。
12◆8.2质量策划和质量计划.。
12◆8.3质量职责。
13◆8.4质量保证体系主要要素控制。
14◆8.5质量保证措施.。
18◆8.6缺陷修复和质量回访措施.。
23◆8.7工期保证措施.。
23 ●9安全目标、安全保证体系及文明施工措施.。
25◆9.1安全目标.。
25◆9.2安全保证体系.。
26◆9.3安全保证措施.。
26◆9.4文明施工及其他管理措施.。
28 ●10临时设施及场地平面布臵.。
30◆10.1施工便道.。
30◆10.2施工用水.。
30◆10.3施工用电.。
31◆10.4施工通讯.。
31◆10.5临时设施.。
31◆10.6施工人员食宿.。
31◆10.7管理人员现场办公室。
31 ●11施工环保措施.。
31 ●12锚杆平面布臵图1、编制依据1.1《建筑地基基础设计规范》（GB50007-2011）1.2《岩土锚杆（索）技术规程》（CECS22:2005）1.3《西昌市中西医结合医院整体搬迁项目二标段抗浮锚杆工程设计图纸》1.4《土层锚杆设计与施工规范》（CECS22：90）1.5《高层建筑岩土工程勘察规程》（JGJ72-2004）1.6《建筑边坡工程技术规范》（GB50330-2002）1.7《西昌市中西医结合医院整体搬迁项目岩土工程勘察报告》1.8《建筑工程施工质量验收统一标准》（GB50300-2013）1.9现场踏勘情况2、工程概况2.1工程概况：本工程为凉山州中西医结合医院整体搬迁项目住宅楼工程，位于西昌市航天大道东沿线5#线地块，南贴邻航天大道，东邻河东大道，北邻二环路东段。
地下二层，负二层层高5.8m，负一层层高3.7m，建筑面积18544.122㎡，为地下车库及设备用房。
地上1#、2#楼为十八层（局部十九层），剪力墙结构，地面以上高度均为52.650m，1#楼建筑面积29031.620㎡，2#楼建筑面积15967.516㎡。
所有建筑坐落于地下车库上，地下车库库顶板做以上单体建筑上部结构的嵌固端，地面以上单体结构由抗震缝或消防间距分开，基地和地下结构不设缝，共同形成一个底盘地下室。
2.2设计概况锚杆按1.5mx1.5m正方形布臵，公布设2410根。
锚杆锚孔直径D=200mm，锚筋:2φ18HRB400钢筋，锚杆锚固段长度La为8500mm，基础垫层100mm。
锚杆钻孔不得扰动周围地层，钻孔轴线的偏斜率不应大于锚杆长度的2%，锚杆钻孔深度不应小于设计长度，也不宜大于设计长度500mm。
向钻孔内安装锚杆前，应将孔内土屑清理干净。
注浆管的出浆口应插入距孔底处，浆液自下而上连续灌注，且确保从孔内顺利排水、排气，排土粉。
注浆设备应有足够的浆液生产能力和所需的额定压力，采用的注浆管应能在1小时内完成单根锚杆的连续注浆。
遇集水坑、电梯坑等处，锚杆顶标高应配合基础详图进行调整。
注浆采用M30水泥砂浆，水泥强度应大于42.5Mpa，宜采用普通硅酸盐水泥，其质量应符合现行国家标准《硅酸盐水泥普通硅酸盐水泥》GB175的规定。
注浆材料采用的拌合水宜采用饮用水，不得使用污水。
当采用其它水源时，必须经试验确认对水泥浆体和杆体材料无害；拌合水的水质应符合现行行业标准《混凝土拌合用水标准》JGJ63，拌合水中酸、有机物和盐类等对水泥浆体和钢拉杆有害的物质的含量不得超标，不得影响水泥正常凝结和硬化。
锚杆筋体采用HRB400钢筋，fyk=400Mpa.锚杆施工前，必须按照CECS22:2005的规定进行基本试验。
试验单位应根据相应规范及本设计提前编制详细的试验方案，并传送设计单位。
锚杆极限抗拔试验采用的地层条件、杆体材料、锚杆参数和施工工艺必须与工程锚杆相同，且每种规格锚杆试验数量不应少于3根，本工程试验锚杆数量为1种规格3根，具体如下：试验锚杆完成后，待砂浆强度达到100%后方可进行实验；为了抢工期试验的锚杆注浆是可加入适量的早强剂。
锚杆极限抗拔试验结果宜按荷载与对应的锚头位移列表整理，并绘制锚杆荷载-位移（P-S）曲线、锚杆荷载-弹性位移（P-Se）曲线和锚杆荷载-塑性位移（P-Sp）曲线，并将试验结果传送设计单位，待设计单位根据试验结果对初步设计进行复核、确认最终锚杆参数后方可大面积施工。
验收试验的锚杆数量不少于锚杆总数的5%且不少于6根。
3现场组织机构及主要人员、施工技术力量配置3.1施工总目标3.1.1质量目标确保本工程全部达到国家现行的工程质量验收标准。
工程一次性行验收合格，高效、优质、快速地完成该工程施工。
3.1.2安全目标安全目标为“三无、一杜绝”，即：无因工死亡事故、无火灾、无水灾事故；杜绝重伤事故。
3.2施工部署3.2.1施工组织机构设立项目经理部组织施工，对本工程项目实施组织管理。
3.2.2人员配臵为优质、高效地完成本工程，中标后立即调遣精干人员、相关设备、组建项目经理部。
本项目经理部拟配备项目经理1名，技术员2名，施工队长2名。
施工过程中，加强专业技术培训，保证施工质量。
3.2.3施工队伍布臵及任务划分项目经理部下设二个锚杆施工队，一个综合施工队。
其具体任务划分如下：锚杆施工一队、二队负责锚杆成孔，综合施工队负责钢筋制安，下料、压浆等其它工作。
4总体施工方案及施工工期安排4.1总体施工方案本工程采取合理安排、科学组织，分区域施工（以便抗拔力检测），区域内流水线作业模式。
4.2施工工期安排4.2.1施工进度安排本工程抗浮锚杆施工任务于监理工程师下达开工令之日起30日历天内施工完毕。
4.2.2工程形象进度注：1、监理工程师下达开工令之日为开工时间；2、正式施工前，抗拔桩试验桩施工工期不及入其内；3、根据各责任主体单位进行检测选点确认，后续待养护期不计入施工工期内抗浮锚杆工程施工进度计划图5施工工艺和施工方法5.1施工工艺5.2施工方法5.2.1测量放孔：总承包单位负责工作面的清理（开挖至人工捡底标高处且平整）和控制点（轴线、抗水地板顶标高等）的交接，我单位人员根据控制点及《地下二层抗浮锚杆平面布臵图及详图》进行测放。
测放务必准确，要求测放过程中作好记录，检查无误，再由总承包单位复查定位准确性后报监理审核。
在抗浮设计范围外应设臵固定点，并用红油漆标注清晰，供侧放、恢复、检查桩为用，以保证在施工过程中能够经常进行复测，确保孔位的准确。
5.2.2钻机成孔：在确定锚杆孔位后，用DZ—90型振动沉管钻孔，钻头直径为190㎜，经连续钻孔后，开孔直径扩大为200㎜以上。
5.2.3终孔提钻：终孔后现场工程师及质检员进行孔深检测，锚孔偏斜度（不宜大于5%），符合要求后植入杆体；5.2.4压力注浆：5.2.4.1制浆：5.2.4.1.1制浆设备：100/3.5制浆机；5.2.4.1.2制浆材料：P.O42.5水泥，现场施工用水；5.2.4.1.3浆液配比：水灰比0.38～0.45；5.2.4.1.4搅拌时间：t≮3min；5.2.4.2压力灌浆0：5.2.4.2.1压力灌浆准备：灌浆前，检查制浆设备、灌浆泵是否正常；检查送浆管路是否畅通无阻，确保注浆过程顺利，避免因中断情况影响压浆质量；5.2.4.2.2灌浆设备：3SNS泵；5.2.4.2.3压浆管路检查：灌注前先压如压缩空气，检查管道通畅情况；5.2.4.2.4灌注方法：采用孔底反向注浆的方式，浆液从注浆管向内灌入，气直接排出；5.2.4.2.5灌浆压力：0.3～0.5Mpa；5.2.4.2.6注浆结束标准：排出的浆液浓度与灌入的浆液浓度相同，且不含气泡时为止。
6劳动力安排和主要材料供应计划6.1劳动力安排主要工种需用量见下表：7主要施工机具及其它技术装备简况7.1主要施工机械设备表7.2主要仪器配备表8质量和工期保证措施8.1质量目标确保本工程全部达到国家现行的工程质量验收标准。
工程一次性行验收合格。
8.2质量策划和质量计划将以质量为龙头，带动其他各项工作的开展，以质量取胜于同行、取信于业主。
质量手段：样板引路、带动全段。
以优秀班组为榜样，其样板成品为基准，带动所有班组全面开展创优工作。
制定各项工程质量保证措施，日、周、月计划，指定各阶段工程质量目标，掌握质量现状，对施工中存在的问题，组织有关人员攻关，分析原因，制定整改措施的处理方案，责成有关人员限期改进，定期完成达到创优的目的。
开展质量教育，增强质量教育，增强质量意识，制定相关创优措施，使全体施工人员明确创优目标，施工过程中接受监理工程师监督，定期或不定期检查，制定奖惩措施。
调集具有丰富施工经验的施工队伍，作到工程质量全方位、全过程监控、设样板工程，示范引路、全面创优。
项目经理部每周进行一次质量检查，制定奖优惩劣制度，对达到创优标准的单位及个人予以表彰奖励，对质量达不到创优标准的责成其限期返工，工程竣工验收要达到创优标准。
8.3质量职责8.3.1项目经理质量职责在上级的领导下，认真贯彻公司的质量方针和目标，组织制订具体措施，并确定本项目部全体人员理解和贯彻执行。
根据质量管理规划，结合项目工程的实际，建立健全组织机构，配齐所需资源，落实质量责任制。
全面履行工程的质量管理职责，对工程重大、大质量事故负全面责任。
主持工程的质量策划，参与、组织质量审核，组织落实纠正措施，并督促实施。
深入工地调查研究，及时推广保证质量的先进施工方法，表彰奖励质量管理先进集体和个人。
8.3.2技术员职责在项目经理的领导下，认真贯彻院的质量计划和目标，组织制定工程的质量保证措施。
严格工程的施工技术和质量检验管理，并对其工程质量负责。
制定和实施工程质量计划，加强施工过程的控制，对因技术管理原因造成的重大、大质量事故负责。
监督检查采购物质的送样、复检工作。
推广应用统计技术、加强文件和资料的控制，建立质量记录。
制订和实施纠正措施和预防措施，严把“图纸、放线、自检”关。
主持编制工程实施性施工组织设计，明确其技术保证的质量保证措施。
组织推广和应用“四新”技术，主持关键工序和人员培训，编写有关成果报告和施工技术总结。
8.4质量保证体系主要要素控制8.4.1文件和资料的控制有项目办公室主管文件和资料的控制，设资料员，负责相关单位的文件和资料收发管理。
