智能RFID体育计时系统解决方案

RFID在体育比赛训练中的应用马爱文在民用领域，射频识别（RFID）技术已广泛用于类似的体育竞赛中。

早在1994年，射频识别技术实际上就已经应用在一些个人单项竞技体育运动中，例如赛跑。

这一年，无源RFID标签被应用在柏林马拉松比赛中。

从此RFID标签被用于自行车、滑冰、甚至铁人三项比赛中。

在这些类型的运动项目中应用RFID技术是特别有利的，因为竞赛委员会需要在相对短的时间内处理大量的竞赛选手的信息。

例如，在马拉松比赛中，在比赛的出发点可能会有数百甚至数千名参赛者。

虽然在整个比赛过程中，参赛选手同时通过检查站的数量会减少，但对每个参赛选手仍需要有准确的时间记录。

与条形码或数字视频记录技术不同，射频识别技术具有能够几乎在同时记录大量参赛选手成绩的能力。

当参赛选手进入天线覆盖的区域时，对RFID标签的供电和传输以及随后收到的信号在几毫秒内就完成了测量。

根据定位读写器的数量，大量的参赛选手的时间记录可以在同一时间被读取。

这一技术也同样可以用于其他体育比赛中，如自行车和滑冰。

应用考察在个人体育竞赛中使用RFID标签取决于组委会的意见。

一些组委会接受参赛选手自己拥有兼容的RFID标签，其他组委会可能要求选手使用赛会提供的标签。

使用选手提供的兼容的RFID标签可以降低组委会的后勤成本，不过这可能带来其他问题。

不幸的是，在比赛之前，使用自己的标签的参赛选手必须确保他们的标签识别号码（TIN）与他们输入的相关信息是正确的。

如果参赛选手不这样做，组委会就没有办法正确记录他们的开始、出发或者完成时间。

相反，竞赛委员会可以要求参赛选手使用组委会提供的RFID标签。

这样做的好处是确保每个参赛选手的TIN被正确记录。

不过预先购买的RFID标签数量加上用于一些可能的额外参赛选手的储备标签将会显著增加赛事的运营成本。

赛事的成本也取决于组委会如何计划应用RFID技术。

RFID标签可以用来记录任何个人的组合信息。

在个人体育竞赛中，无源RFID标签能被牢固地固定在鞋带上或手臂上或脚踝的腕带上。

江苏探感有源433MHz RFID体能训练管理系统一、方案背景体能的训练以及考核达标是人体体能考核的共同基本要求，同时也是保障健康体魄及工作正常的重要前提。

长跑作为体能训练的一项重要训练项目，对提高身体素质有着十分重要的意义。

但长期以来，多人训练的组训难与多人考核的繁琐一直是个难以解决而又长期存在的问题。

江苏探感采用最新的RFID双频技术设计方案，设备造价低廉，安装简单方便，可实现精确的长跑训练考核、计时、计圈、计数等管理。

二、方案特点和优势1、采用最健康环保的有源电子标签：电子标签平常处于待机状态，不对外产生电磁辐射，仅当进入激发区时才发射信号，具有超低功耗、无辐射伤害、使用安全可靠的特点2、电子标签具有长达5年以上的超长使用寿命3、可靠准确的定位识别：由于125KHz的激发边界误差为30CM，激发距离为1至5米可调，所以，本方案激发距离设定为3米，系统定位精度可达3米，相当于长跑成绩的误差在0.3秒以内，有效识别率可达100%4、鉴于125KHz极强的绕射性能及433MHz有源RFID技术穿透性强、绕射性强、传输距离远、适合于各种复杂环境等特点，电子标签可佩戴于身体的任意位置，作为信号接收端的激发器也只需放置在附近合适位置并连接电脑即可三、方案原理系统由“监控计算机”、“125KHz 激发器”、“125KHz天线”和“125KHz+433MHz 双频RFID电子标签(以下简称电子标签)”组成。

为每位参加跑步的人员配发电子标签，实现一人一卡。

在跑道起跑处铺设一块地毯，地毯内安装有2至4根激发天线，激发天线通过电线与激发器连接。

这样，即在地毯两侧3米位置内形成一条宽度为6米的125KHz信号激发带，当携带有电子标签的人员进入125KHz激发带时，电子标签被唤醒并对外发送433MHz无线射频信号，“RFID 激发器”获取电子标签信号并将信息传送给监控计算机，监控计算机记录各个电子标签信号的读取时间及进入125KHz激发带的次数即可自动计算跑步圈数和成绩;此外，需要时还可在跑道途经点设置多处激发带，避免不按规定路径训练的情况，同时记录经过途径点的时间。

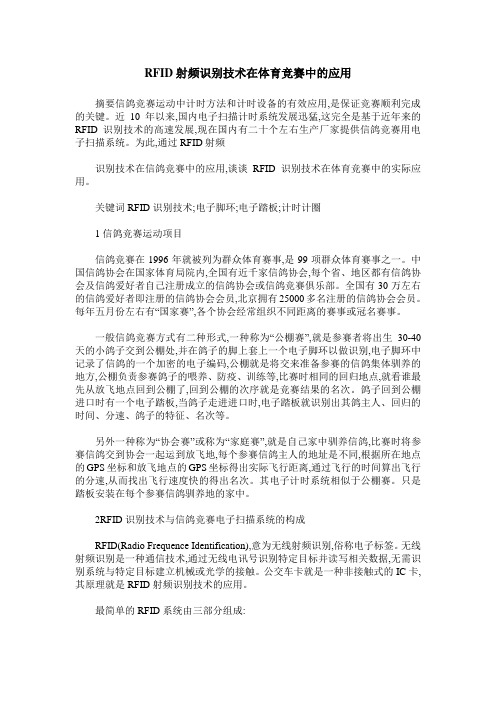

RFID射频识别技术在体育竞赛中的应用摘要信鸽竞赛运动中计时方法和计时设备的有效应用,是保证竞赛顺利完成的关键。

近10年以来,国内电子扫描计时系统发展迅猛,这完全是基于近年来的RFID识别技术的高速发展,现在国内有二十个左右生产厂家提供信鸽竞赛用电子扫描系统。

为此,通过RFID射频识别技术在信鸽竞赛中的应用,谈谈RFID识别技术在体育竞赛中的实际应用。

关键词RFID识别技术;电子脚环;电子踏板;计时计圈1信鸽竞赛运动项目信鸽竞赛在1996年就被列为群众体育赛事,是99项群众体育赛事之一。

中国信鸽协会在国家体育局院内,全国有近千家信鸽协会,每个省、地区都有信鸽协会及信鸽爱好者自己注册成立的信鸽协会或信鸽竞赛俱乐部。

全国有30万左右的信鸽爱好者即注册的信鸽协会会员,北京拥有25000多名注册的信鸽协会会员。

每年五月份左右有“国家赛”,各个协会经常组织不同距离的赛事或冠名赛事。

一般信鸽竞赛方式有二种形式,一种称为“公棚赛”,就是参赛者将出生30-40天的小鸽子交到公棚处,并在鸽子的脚上套上一个电子脚环以做识别,电子脚环中记录了信鸽的一个加密的电子编码,公棚就是将交来准备参赛的信鸽集体驯养的地方,公棚负责参赛鸽子的喂养、防疫、训练等,比赛时相同的回归地点,就看谁最先从放飞地点回到公棚了,回到公棚的次序就是竞赛结果的名次。

鸽子回到公棚进口时有一个电子踏板,当鸽子走进进口时,电子踏板就识别出其鸽主人、回归的时间、分速、鸽子的特征、名次等。

另外一种称为“协会赛”或称为“家庭赛”,就是自己家中驯养信鸽,比赛时将参赛信鸽交到协会一起运到放飞地,每个参赛信鸽主人的地址是不同,根据所在地点的GPS坐标和放飞地点的GPS坐标得出实际飞行距离,通过飞行的时间算出飞行的分速,从而找出飞行速度快的得出名次。

其电子计时系统相似于公棚赛。

只是踏板安装在每个参赛信鸽驯养地的家中。

2RFID识别技术与信鸽竞赛电子扫描系统的构成RFID(Radio Frequence Identification),意为无线射频识别,俗称电子标签。

基于指纹识别与RFID技术的体育锻炼考勤系统
高航;赖尚琦;王凯莉;张倩;顾茗琛;傅亚煌
【期刊名称】《电脑编程技巧与维护》
【年(卷),期】2013(000)022
【摘要】课后体育锻炼考勤的本意是希望学生能在进入大学后参加体育活动,借此锻炼身体,同时校园锻炼考勤也是学校体育成绩的一部分.针对目前系统不能保证评分公平,设计了一种新式的考勤系统,系统采用更为严格的指纹签到技术,使用RFID 技术追踪运动情况,提高了考勤的公平性,并起到督促大家真正参与锻炼,养成锻炼身体的习惯.
【总页数】4页(P71-73,80)
【作者】高航;赖尚琦;王凯莉;张倩;顾茗琛;傅亚煌
【作者单位】南京航空航天大学计算机科学与技术学院,南京210001;南京航空航天大学计算机科学与技术学院,南京210001;南京航空航天大学计算机科学与技术学院,南京210001;南京航空航天大学计算机科学与技术学院,南京210001;南京航空航天大学计算机科学与技术学院,南京210001;南京航空航天大学计算机科学与技术学院,南京210001
【正文语种】中文
【相关文献】
1.基于指纹识别技术的学生考勤管理系统的设计与开发 [J], 蒋红梅
2.基于指纹识别技术的住校生考勤管理系统的设计与实现 [J], 张宝飞
3.基于PC机的指纹识别系统及在考勤系统中的应用 [J], 颜维志;方元春
4.基于安卓指纹识别的考勤系统的设计与实现 [J], 杜建辉;蔡朝朝;江冰怡;马文龙;黄新迪;胡雪萌
5.基于安卓指纹识别的考勤系统的设计与实现 [J], 杜建辉;蔡朝朝;江冰怡;马文龙;黄新迪;胡雪萌
因版权原因，仅展示原文概要，查看原文内容请购买。

RFID运动计时与定位系统的研究以及设计-公共场所其他导读：赛间数据管理。

比赛期间，当运动员通过部署在赛场不同位置的检测通道(由RFID读写器和RFID天线组成)时，检测通道向RFID电子标签的用户区域写入相关区域信息，并将相关数据通过数据传输模块实时地传送到监控中心，并存储在数据库中，通过相关输出接口传送给裁判、救援或观众的信息屏上。

长期以来，体育运动中的计时和定位都是通过人工操作实现，不仅数据量十分庞大，劳动强度大，且容易出现错误，也失去了实时的意义，为了解决这些问题，人们研究和发展了各种各样的自动识别技术(AutomaticIdentificationTechnology，AIDT)，将人们从繁冗的重复的又不十分精确的手工劳动中解放出来，提高体育运动计时与定位数据的实时性和准确性。

RFID技术的出现和快速发展，为利用一种高效稳定的自动识别技术实现体育运动中的计时与定位系统提供了解决方案。

1、RFID技术原理和特点RFID的英文全称是RadioFrequencyIdentification，即射频识别，它是自动识别技术的一种，属于非接触式的自动识别技术，通过射频信号自动识别目标对象并获取相关数据。

RFID技术从20世纪90年代开始兴起并逐渐走向成熟。

1．1RFID技术简介RFID技术是射频识别技术的简称，它是一种先进的非接触式自动识别技术，其基本原理是利用射频信号及其空间耦合、传输特性，实现对静止的或移动的待识别物品进行自动识别，采集相关数据。

射频(RadioFrequency，RF)专指具有一定波长可用于无线电通信的电磁波，RFID技术以无线通信和存储器技术为核心，伴随着半导体和大规模集成电路技术的成熟而进入实用化阶段，RFID技术与互联网、通信和计算机等技术相结合，应用于物流、制造、公共信息服务等行业，可大幅提高管理与运作效率，降低成本。

全球最大的管理咨询公司和技术服务供应商埃森哲公司实验室的首席科学家弗格森认为RFID是一种突破性的技术：“第一是可以识别单个的非常具体的物体，而不是像条形码那样只能识别一类物体；第二是其采用无线电射频，可以透过外部材料读取数据，而条形码必须依靠激光来读取信息；第三是可以同时对多个物体进行识别，而条形码只能一个一个地读。

RFID在径赛计时中的应用介绍一种高性价比的田径中短跑计时系统。

该系统使用简便、计时精度高，并能实时显示或打印运动员竞赛成绩记錄，可完全取代人工秒表用于运动竞技或体育训练场合的计时。

标签：RFID；径赛计时；应用1引言随着现代科学技术在田径裁判工作中的广泛应用，电子计时设备应用于田径比赛的趋势愈来愈明显。

在国家级大型运动会上，所用计时系统为高清频闪摄像计时系统，操作复杂价格昂贵，非一般单位能承受。

在校级乃至省市级运动会等基层径赛项目上，所用计时方法均为人工手动按表计时，存在较大误差，极大地制约了群众体育的发展。

RFID（Radio Frequency Identification）技术，即无线射频识别，可通过无线电讯号识别特定目标并读写相关数据。

用于径赛中，具有响应迅速、计时准确、使用方便的特点，成本低廉，极易于推广。

2 组成及原理本系统由发令枪无线信号发射器、终点RFID识别装置、RFID标签、终端信息处理计算机、运动员信息数据库及信息处理系统构成。

其特点是利用RFID识别装置对运动员佩戴的RFID标签的信息识别特性，对过线的运动员成绩进行自动存储，并通过信息处理系统对径赛成绩排名，进而显示输出竞赛成绩。

图1其工作过程主要有：检录处将运动员信息录入终端数据库，并写入RFID标签；起点处发令枪信号发射子系统将比赛开始信号传送给终端；终点处RFID读写器读出运动员身上的RFID标签，将信号传送给终端，记录运动员比赛成绩，并录入信息处理系统数据库，完成径赛计时工作。

3 电路电路工作原理：该电路主要由脉冲发生电路、计数电路、发令枪声电路及一块具有语音报数功能的计算器组成。

时基集成电路IC1与外围元器件组成一个方波脉冲振荡器，从其3脚输出方波。

IC2为十进制计数分频集成电路CD4017。

通电瞬间，由于C2、R2微分电路的自动清零作用，IC2的Q0端输出高电平。

4 软件流程（见图3）5 结束语本计时系统属体育运动器材技术领域，系统使用方便，计时精度高，并能实时显示或打印运动员竞赛卡片，可完全取代人工秒表用于一般运动竞技或体育训练场合的计时。

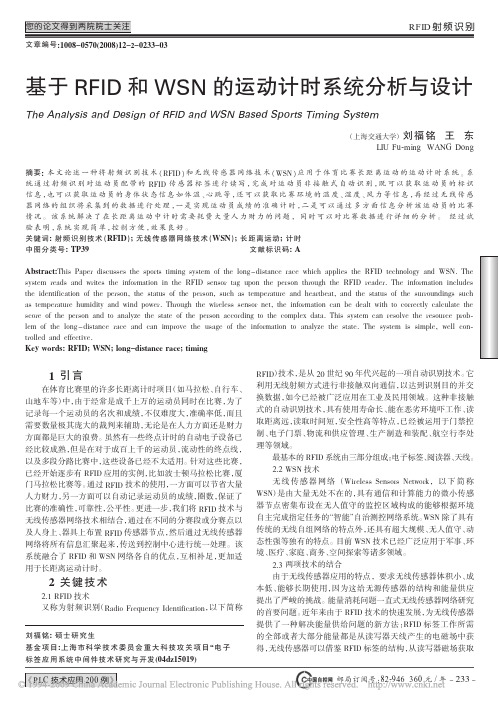

基于RFID和WSN的运动计时系统分析与设计
刘福铭;王东
【期刊名称】《微计算机信息》
【年(卷),期】2008(024)035
【摘要】本文论述一种将射频识别技术(RFID)和无线传感器网络技术(WSN)应用于体育比赛长距离运动的运动计时系统.系统通过射频识别对运动员配带的RFID传感器标签进行读写,完成对运动员非接触式自动识别,既可以获取运动员的标识信息,也可以获取运动员的身体状态信息如体温、心跳等,还可以获取比赛环境的温度、湿度、风力等信息,再经过无线传感器网络的组织将采集到的数据进行处理,一是实现运动员成绩的准确计时,二是可以通过多方面信息分析该运动员的比赛情况.该系统解决了在长距离运动中计时需要耗费大量人力财力的问题,同时可以对比赛数据进行详细的分析. 经过试验表明,系统实现简单,控制方便,效果良好.
【总页数】3页(P233-235)
【作者】刘福铭;王东
【作者单位】200240,上海交通大学,计算机科学与工程系;200240,上海交通大学,计算机科学与工程系
【正文语种】中文
【中图分类】TP39
【相关文献】
1.基于RFID技术的运动计时与定位系统的研究与设计 [J], 闵莹
2.基于WSN的停车场收费管理系统分析与设计 [J], 黎飞洋;姚晓芳
3.基于WSN和RFID的生鲜果蔬冷链监测系统设计及应用 [J], 石丽娟;李志刚
4.基于WSN和RFID的稻米溯源系统设计 [J], 苗凤娟;芦晓旭;陶佰睿
5.基于RFID和WSN的新型物联网智能停车系统 [J], 翟维;肖军;郭远超;张恒因版权原因，仅展示原文概要，查看原文内容请购买。

单片机/RFID课程设计项目名称基于RFID的体能测试计时系统专业班级物联网XXX班学生学号 XXXXXX学生姓名 XXX指导教师 XXX2015年11 月20 日摘要本课程设计提出基于单片机和RFID的计时系统，主要采用了射频识别技术RFID，STC89C52单片机，实现了登记ID、时间显示、计时、停止等功能，具有简单易操作、方便携带、计时时间准确等优点，适合人们对计时系统的的需求。

本设计主要从总体设计、硬件设计、软件设计、系统实现等方面来对电子计时器进行详细的介绍。

硬件主要由显示模块、RFID模块、按键模块、复位模块、晶振电路等组成；软件是C语言编程，再利用keil软件进行仿真，最后软硬结合起来实现电子计时器的功能。

本设计主要完成计时功能，该计时器系统简单易操作，计时时间较长，适合体能测试1000/800米测试计时。

关键词：电子计时器；无线射频识别技术；STC89C52单片机；RFID-RC522刷卡模块；AbstractThe proposed curriculum design based on MCU and RFID timing system, the main use of the radio frequency identification technology RFID, STC89C52 microcontroller to achieve a registration ID, time display, chronograph, stop and other functions, with simple and easy to operate, easy to carry, accurate timer time, etc. for the demand for the timing system. The main aspects of the design from the overall design, hardware design, software design, system implementation for a detailed description of the electronic timer. Hardware consists of a display module, RFID module, a key module, reset module, the crystal oscillator circuit and other components; software is a C language programming, re-use keil software simulation, hardware and software work together to achieve the final electronic timer function.This design complete chronograph function, the timer system easy to operate, a longer time of time, for fitness tests 1000/800 meter test timing.Keywords: electronic timer; radio frequency identification technology;STC89C52 microcontroller; RFID-RC522 card module;目录摘要 (I)Abstract (II)第1章电子计时器系统的研究意义 (1)1.1 概述 (1)1.2 单片机的研究现状 (1)1.2.1 课题研究背景与意义 (3)1.2.2 电子计时器功能 (3)第2章电子计时器系统的硬件系统设计 (5)2.1 系统总体设计 (5)2.2 元件的选取 (6)2-1 器件一览表 (6)2.3 RFID模块 (6)2.3.1 RC522芯片简介 (7)2.3.2 模块简介 (7)2.4 STC89C52单片机 (8)2.4.1 STC89C52单片机引脚功能 (8)2.5 LCD12864显示模块 (8)2.5.1 LCD12864概述 (8)2.5.2 接口说明 (9)2.5.3 应用说明 (10)第3章电子计时器系统的软件程序设计 (11)3.1 主要功能 (11)3.2 主要流程 (11)3.3 主要程序 (12)3.3.1显示模块程序 (12)3.3.2刷卡模块程序 (14)3.3.3计时程序 (17)第4章作品调试 (23)结论 (28)参考文献 (29)附录1 (30)致谢 (37)第1章电子计时器系统的研究意义1.1 概述体能测试是当代大学必备科目之一，它旨在通过对成年人进行体质测定，评价体质状况和体育锻炼效果，健全并督促成年人参加体育锻炼的有效机制，科学地指导成年人开展体育活动，从而不断地增强成年人的体质。

天津小蜜蜂RFID在马拉松比赛中追踪定位的应用一、方案概述：将RFID应用于马拉松的精确计时，运动员在携带上系上RFID电子标签，在起跑线和终点还有在线路中处放置读写装置，当运动员经过读写装置时，将会读取鞋带上的RFID电子标签的ID，记录当时的时间，软件系统会处理和显示信息。

这样，就可以准确可靠的记录起跑和终点的时间还有在比赛中间的时间和各种情况，节省了人力资源，也保障了比赛的公正性与准确的运动员成绩。

同样，也可以应用于长跑、竞走、或自行车等比赛项目还有平时运动员的训练。

二、方案背景：RFID已经广泛应用到运动休闲中，利用信息化技术来解决和改善行业中遇到的问题。

在体育比赛中，如马拉松比赛中，人数众多，准确的记录每个运动员的名次和成绩，难度大，可以想象几万人进行比赛，如果人工记录需要耗费多大的的人力资源，即使设定很多裁判员，也不能保证万无一失。

三、系统设计要素在马拉松比赛中和其他体育运动应用RFID时，为保证RFID的可靠性和准确率，根据具体的需求和行业经验，有几个需要非常需要注意的问题：1）适合体育运动比赛的天线的设计。

2）多个运动员密集通过天线时的防碰撞问题3）设备对运动员快速通过时快速响应的问题4）识别后提高通信速率，保证信息的实时传递根据RFID的特点和应用，通过采用特殊的材质来制作天线，调整天线的控制区域和数量，保证覆盖面积，根据原理可以以用天线的阵列的排列，实现多个电子标签的识别，满足特定的基本需求，使其能够快速反应，保证准确率与可靠性。

四、系统功能及优势：1、自动识别，自动计时。

准确、可靠有保证。

2、对最终的成绩，自动排序。

在同一的平台集中管理。

3、及时打印成绩卡，打印成绩公告和成绩册，成绩文件的备份。

4、解决对运动员的定位与监控，避免任何异常情况。

5、准确的判断名次成绩，避免裁判员的失误。

6、确保比赛的公开、公平、公正。
