伺服电机知识一、伺服电机的原理伺服电机的原理是应用反馈控制的技术来实现对电机的精确控制。
它通过对电机的位置、速度、加速度等参数进行实时监测，并将监测到的数据反馈给控制系统，从而实现对电机的精确控制。
根据反馈控制的原理，伺服电机可以分为位置伺服电机、速度伺服电机和力矩伺服电机等几种类型。
位置伺服电机是利用编码器等装置来实时监测电机的位置，并根据监测到的位置数据来控制电机的运动。
速度伺服电机是利用速度传感器等装置来监测电机的速度，并根据监测到的速度数据来控制电机的转速。
力矩伺服电机是利用力矩传感器等装置来监测电机的扭矩，并根据监测到的扭矩数据来控制电机的扭矩输出。
可以说，伺服电机的原理就是通过反馈控制技术来实现对电机的精确控制，以满足各种不同的运动要求。
二、伺服电机的结构伺服电机的结构主要包括电机本体、编码器、控制器等几个部分。
1. 电机本体：伺服电机的电机本体通常由定子和转子两部分组成。
定子是电机的静止部分，通常由铁芯、线圈等材料组成。
转子是电机的运动部分，通常由永磁体、转子铁芯等材料组成。
电机本体的结构设计直接影响着电机的性能和特性。
2. 编码器：编码器是伺服电机中的一个重要设备，它主要用于监测电机的位置、速度等参数，并将监测到的数据反馈给控制系统。
根据监测的参数不同，编码器可以分为位置编码器、速度编码器等几种类型。
3. 控制器：控制器是伺服电机中的核心部件，它主要用于接收编码器反馈的数据，并根据监测到的数据来控制电机的运动。
控制器的设计和性能直接影响着伺服电机的控制精度和稳定性。
以上是伺服电机的基本结构，不同的应用场合可能会有不同的结构设计。
例如，机器人中的伺服电机通常还会包括减速器、联轴器等辅助部件，以满足机器人对运动精度和可靠性的要求。
三、伺服电机的控制技术伺服电机的控制技术是实现对电机精确控制的关键。
目前，伺服电机的控制技术主要包括位置控制、速度控制和力矩控制等几种类型。
1. 位置控制：位置控制是伺服电机中最基本的控制技术，它主要用于控制电机的位置。

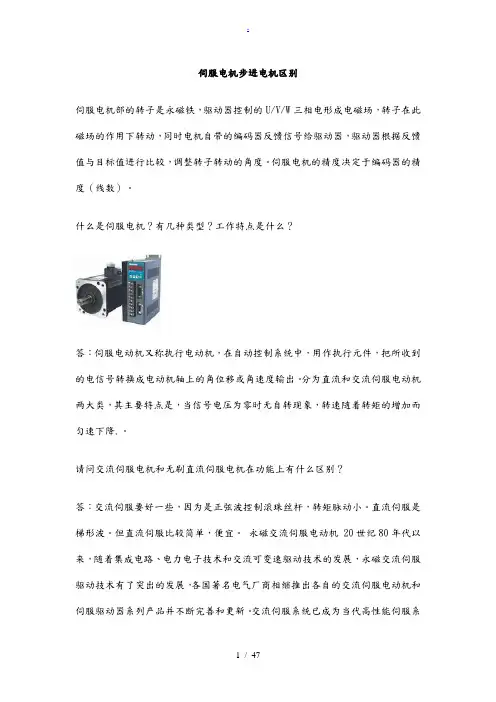

伺服电机步进电机区别伺服电机部的转子是永磁铁，驱动器控制的U/V/W三相电形成电磁场，转子在此磁场的作用下转动，同时电机自带的编码器反馈信号给驱动器，驱动器根据反馈值与目标值进行比较，调整转子转动的角度。
伺服电机的精度决定于编码器的精度（线数）。
什么是伺服电机？有几种类型？工作特点是什么？答：伺服电动机又称执行电动机，在自动控制系统中，用作执行元件，把所收到的电信号转换成电动机轴上的角位移或角速度输出。
分为直流和交流伺服电动机两大类，其主要特点是，当信号电压为零时无自转现象，转速随着转矩的增加而匀速下降.。
请问交流伺服电机和无刷直流伺服电机在功能上有什么区别？答：交流伺服要好一些，因为是正弦波控制滚珠丝杆，转矩脉动小。
直流伺服是梯形波。
但直流伺服比较简单，便宜。
永磁交流伺服电动机 20世纪80年代以来，随着集成电路、电力电子技术和交流可变速驱动技术的发展，永磁交流伺服驱动技术有了突出的发展，各国著名电气厂商相继推出各自的交流伺服电动机和伺服驱动器系列产品并不断完善和更新。
交流伺服系统已成为当代高性能伺服系统的主要发展方向，使原来的直流伺服面临被淘汰的危机。
90年代以后，世界各国已经商品化了的交流伺服系统是采用全数字控制的正弦波电动机伺服驱动。
交流伺服驱动装置在传动领域的发展日新月异。
永磁交流伺服电动机同直流伺服电动机比较，主要优点有：⑴无电刷和换向器，因此工作可靠，对维护和保养要求低。
⑵定子绕组散热比较方便。
⑶惯量小，易于提高系统的快速性波纹管联轴器。
⑷适应于高速大力矩工作状态。
⑸同功率下有较小的体积和重量。
伺服和步进电机伺服主要靠脉冲来定位，基本上可以这样理解，伺服电机接收到1个脉冲，就会旋转1个脉冲对应的角度，从而实现位移，因为，伺服电机本身具备发出脉冲的功能，所以伺服电机每旋转一个角度，都会发出对应数量的脉冲，这样，和伺服电机接受的脉冲形成了呼应，或者叫闭环，如此一来，系统就会知道发了多少脉冲给伺服电机，同时又收了多少脉冲回来，这样，就能够很精确的控制电机的转动，从而实现精确的定位，可以达到0.001mm。
伺服电机知识点总结一、伺服电机的概念和原理1. 伺服电机是一种能够通过电子控制系统精确控制旋转角度、转速和位置的电动机，其主要用于需要精确控制位置和速度的机械设备中。
伺服电机的工作原理是通过控制电流和电压来实现精确的位置和速度调节。
2. 伺服电机的原理是基于反馈系统，通过测量输出轴的位置或速度，并将测量结果与期望值进行比较，然后通过调整控制信号来实现调节。
3. 伺服电机通常由电机、编码器、控制器和驱动器四个部分组成。
其中电机负责提供动力，编码器用于测量位置或速度，控制器用于接收输入信号并计算控制信号，而驱动器则用于将控制信号转换为适合电机的电流和电压。
二、伺服电机的特点和优势1. 精确控制：伺服电机能够实现非常精确的位置、速度和转角控制，通常能够达到几千分之一甚至更高的精度。
2. 高性能：伺服电机具有良好的动态特性和响应速度，能够快速进行调节并适应各种工况。
3. 可靠性：伺服电机能够稳定工作在各种环境条件下，并具有较高的寿命和可靠性。
4. 灵活性：伺服电机能够根据不同的应用需求进行灵活的调节和控制，适用范围广。
5. 低能耗：伺服电机能够在工作时根据需要调整功率和能耗，相比传统的电动机能够实现更高的节能效果。
6. 自动化控制：伺服电机可以与各种自动化控制系统集成，实现全面的智能化控制。
三、伺服电机的应用领域1. 机床设备：伺服电机广泛应用于数控机床、加工中心、车床等机械设备中，能够实现精确的切削和加工控制。
2. 包装设备：伺服电机能够在包装机、封口机、打码机等设备中实现高速精准的控制，提高了包装生产效率和质量。
3. 机械手臂：伺服电机可以用于各种类型的机械手臂中，能够实现精确的位置和角度控制，满足不同工厂的自动化生产需求。
4. 自动化设备：伺服电机可以应用于各种自动化生产线，包括装配线、输送线、搬运机等设备中，实现高效的自动化生产。
5. 医疗设备：伺服电机广泛应用于医疗器械、手术机器人等设备中，能够实现高精度的操作和控制。
步进电机的静态指标术语相数：产生不同对极N、S磁场的激磁线圈对数，是指电机内部的线圈组数，目前常用的有二相、三相、四相、五相步进电机。
电机相数不同，其步距角也不同，一般二相电机的步距角为0.9°/1.8°、三相的为0.75°/1.5°、五相的为0.36°/0.72°。
在没有细分驱动器时，用户主要靠选择不同相数的步进电机来满足自己步距角的要求。
如果使用细分驱动器，则‘相数’将变得没有意义，用户只需在驱动器上改变细分数，就可以改变步距角。
目前应用最广泛的是两相和四相，四相电机一般用作两相，五相的成本较高。
拍数：完成一个磁场周期性变化所需脉冲数或导电状态用n表示，或指电机转过一个齿距角所需脉冲数，以四相电机为例，有四相四拍运行方式即AB-BC-CD-DA-AB，四相八拍运行方式即A-AB-B-BC-C-CD-D-DA-A.固有步距角：对应一个脉冲信号，电机转子转过的角位移用θ表示。
θ=360度（转子齿数J*运行拍数），以常规二、四相，转子齿为50齿电机为例。
四拍运行时步距角为θ=360度/（50*4）=1.8度（俗称整步），八拍运行时步距角为θ=360度/（50*8）=0.9度（俗称半步）。
这个步距角可以称之为‘电机固有步距角’，它不一定是电机实际工作时的真正步距角，真正的步距角和驱动器有关。
定位转矩（DETENT TORQUE）：电机在不通电状态下，电机转子自身的锁定力矩（由磁场齿形的谐波以及机械误差造成的），DETENT TORQUE 在国内没有统一的翻译方式，容易使大家产生误解；由于反应式步进电机的转子不是永磁材料，所以它没有DETENT TORQUE。
最大静转矩：也叫保持转矩（HOLDING TORQUE），电机在额定静态电作用下（通电），电机不作旋转运动时，电机转轴的锁定力矩，即定子锁住转子的力矩。
此力矩是衡量电机体积（几何尺寸）的标准，与驱动电压及驱动电源等无关。
伺服电机和步进电机是现代工业中常见的两种电机类型，它们都有着广泛的应用领域，但是在工作原理、性能特点和适用场景上有着明显的区别。
在本文中，我们将对这两种电机进行通俗易懂的解释，帮助读者更好地理解它们的工作原理和特点。
一、伺服电机1.1 工作原理伺服电机通过控制系统对电机的转矩、速度和位置进行精确的调节，以实现精准的运动控制。
通常情况下，伺服电机由电机、编码器、控制器和反馈系统等组成。
控制器接收指令并通过反馈系统获取实际运动状态，然后调节电机的输出来实现所需的运动控制。
1.2 特点（1）精准控制：伺服电机能够实现高精度的位置控制和速度控制，广泛应用于需要高精度运动控制的场合。
（2）响应速度快：由于采用了闭环控制系统，伺服电机的响应速度非常快，能够迅速响应外部指令并实现快速准确的运动。
（3）负载能力强：伺服电机能够承受较大的负载，在高速、高精度运动控制的情况下仍能保持稳定的输出。
1.3 应用领域伺服电机广泛应用于数控机床、工业机器人、印刷设备、纺织设备等需要高精度运动控制的领域，以及飞行器、导弹、船舶等需要快速响应和精准控制的领域。
二、步进电机2.1 工作原理步进电机是一种数字式电机，通过依次通电给定的电磁线圈，使电机按一定的步距顺序转动。
步进电机的步距角和步距数与其结构有关，不同的步进电机有不同的步距角和步距数。
2.2 特点（1）结构简单：步进电机结构相对简单，通常由定子、转子、电磁线圈和控制电路组成，维护和安装相对方便。
（2）定位精度高：步进电机能够实现高精度的位置控制，适用于一些需要精准定位的场合。
（3）低速高扭矩：步进电机在低速情况下能够提供较大的输出扭矩，适合一些需要较大输出扭矩和低速运动的场合。
2.3 应用领域步进电机广泛应用于打印机、数码相机、纺织设备、医疗设备、自动售货机等需要精准定位和低速高扭矩输出的领域。
三、伺服电机和步进电机的比较3.1 工作原理对比伺服电机通过控制系统对电机的转矩、速度和位置进行精确的调节，实现精准的运动控制；步进电机是一种数字式电机，通过依次通电给定的电磁线圈，使电机按一定的步距顺序转动。
7.3.1 认知步进电机及驱动器1、步进电动机简介步进电动机是将电脉冲信号转换为相应的角位移或直线位移的一种特殊执行电动机。
每输入一个电脉冲信号，电机就转动一个角度，它的运动形式是步进式的，所以称为步进电动机。
（1）步进电动机的工作原理下面以一台最简单的三相反应式步进电动机为例，简介步进电机的工作原理。
图7-10是一台三相反应式步进电动机的原理图。
定子铁心为凸极式，共有三对（六个）磁极，每两个空间相对的磁极上绕有一相控制绕组。
转子用软磁性材料中制成,也是凸极结构，只有四个齿，齿宽等于定子的极宽。
图7-10 三相反应式步进电动机的原理图当A相控制绕组通电，其余两相均不通电，电机内建立以定子A相极为轴线的磁场。
由于磁通具有力图走磁阻最小路径的特点，使转子齿1、3的轴线与定子A相极轴线对齐，如图7-10（a）所示。
若A相控制绕组断电、B相控制绕组通电时，转子在反应转矩的作用下，逆时针转过30°，使转子齿2、4的轴线与定子B相极轴线对齐，即转子走了一步，如图7-10（b）所示。
若在断开B相，使C相控制绕组通电，转子逆时针方向又转过30°，使转子齿1、3的轴线与定子C相极轴线对齐，如图7-10（c）所示。
如此按A—B—C—A的顺序轮流通电，转子就会一步一步地按逆时针方向转动。
其转速取决于各相控制绕组通电与断电的频率，旋转方向取决于控制绕组轮流通电的顺序。
若按A—C—B—A的顺序通电，则电动机按顺时针方向转动。
上述通电方式称为三相单三拍。
“三相”是指三相步进电动机；“单三拍”是指每次只有一相控制绕组通电；控制绕组每改变一次通电状态称为一拍，“三拍”是指改变三次通电状态为一个循环。
把每一拍转子转过的角度称为步距角。
三相单三拍运行时，步距角为30°。
显然，这个角度太大，不能付诸实用。
如果把控制绕组的通电方式改为A→AB→B→BC→C→CA→A，即一相通电接着二相通电间隔地轮流进行，完成一个循环需要经过六次改变通电状态，称为三相单、双六拍通电方式。
