工控组态软件

实验一组态软件的应用特点及项目的创建一、实验目的:1、了解WinCC的特点.2、熟悉和掌握项目管理器的结构。

3、掌握项目项目创建的步骤。

二、组态软件的介绍WinCC是进行廉价和快速组态的HMI系统,从其他方面看,它是可以无限延伸的系统平台。

WinCC的模块性和灵活性为规划和执行自动化任务提供了全新的可能。

从组态的角度上来看，在WinCC中有三种解决方案:①使用标准WinCC资源的组态；②利用WinCC通过DDE、OLE、ODBC和ActiveX使用现有的Windows应用程序；③开发嵌入WinCC中的用户自己的应用程序（用Visual C++或Visual Basic 语言)。

WinCC是基于Microsoft的32位操作系统（Windows NT4.0，Windows 2000和Windows 2000 XP）。

该操作系统是PC平台上的标准操作系统。

WinCC为过程数据的可视化、报表、采集和归档以及为用户自由定义的应用程序的协调集成提供了系统模块.此外，用户还可以合并自己的模块。

WinCC的特点如下：1．WinCC的开放性WinCC对用户所添加的任何形式的扩充是绝对开放的。

该绝对开放性是通过WinCC的模块结构及其强大的编程接口来获得。

2．将应用软件集成到WinCC中WinCC提供了一些方法将其他应用程序和应用程序块统一地集成到用于过程控制的用户界面中。

OLE应用程序窗口和OLE自定义控件（32位OCX对象）或ActiveX控件可以集成到WinCC应用软件中，就好像是真正的WinCC对象一样。

3．WinCC中的数据管理WinCC中的默认数据库Sybase SQL Anywhere从属于WinCC，该数据库用于存储（事务处理保护）所有面向列表的组态数据（例如变量列表和消息文本），以及当前过程数据（例如消息、测量值和用户数据记录）。

该数据库具有服务器的功能,WinCC 可以通过ODBC或作为客户通过开放型编程接口（C-API）来访问数据库，也可以将同样的权限授予其他程序。

MCGS工控组态软件使用说明书一、概述计算机技术和网络技术的飞速发展，为工业自动化开辟了广阔的发展空间，用户可以方便快捷地组建优质高效的监控系统，并且通过采用远程监控及诊断、双机热备等先进技术，使系统更加安全可靠，在这方面，MCGS工控组态软件将为您提供强有力的软件支持。

MCGS工控组态软件是一套32位工控组态软件，可稳定运行于Windows95/98/NT操作系统，集动画显示、流程控制、数据采集、设备控制与输出、网络数据传输、双机热备、工程报表、数据与曲线等诸多强大功能于一身，并支持国内外众多数据采集与输出设备。

二、软件组成(一)按使用环境分，MCGS组态软件由“MCGS组态环境”和“MCGS运行环境”两个系统组成。

两部分互相独立，又紧密相关，分述如下：1.MCGS组态环境：该环境是生成用户应用系统的工作环境，用户在MCGS组态环境中完成动画设计、设备连接、编写控制流程、编制工程打印报表等全部组态工作后，生成扩展名为.mcg的工程文件，又称为组态结果数据库，其与MCGS 运行环境一起，构成了用户应用系统，统称为“工程”。

2.MCGS运行环境：该环境是用户应用系统的运行环境，在运行环境中完成对工程的控制工作。

(二)按组成要素分，MCGS工程由主控窗口、设备窗口、用户窗口、实时数据库和运行策略五部分构成：1.主控窗口：是工程的主窗口或主框架。

在主控窗口中可以放置一个设备窗口和多个用户窗口，负责调度和管理这些窗口的打开或关闭。

主要的组态操作包括：定义工程的名称，编制工程菜单，设计封面图形，确定自动启动的窗口，设定动画刷新周期，指定数据库存盘文件名称及存盘时间等。

2.设备窗口：是连接和驱动外部设备的工作环境。

在本窗口内配置数据采集与控制输出设备，注册设备驱动程序，定义连接与驱动设备用的数据变量。

3.用户窗口：本窗口主要用于设置工程中人机交互的界面，诸如：生成各种动画显示画面、报警输出、数据与曲线图表等。

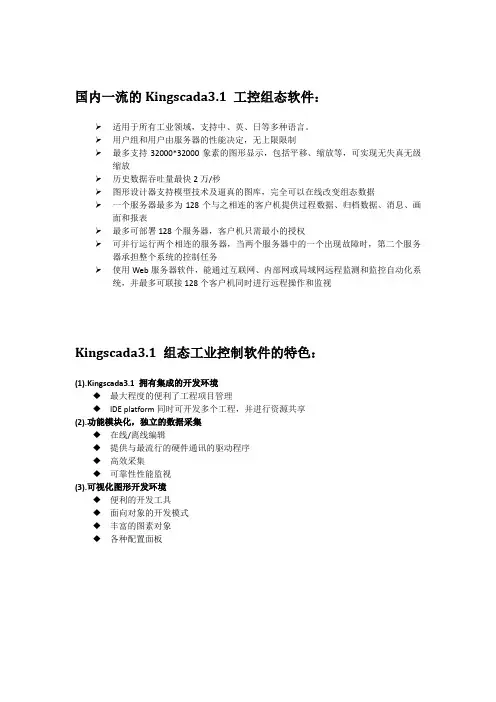

国内一流的Kingscada3.1 工控组态软件：➢适用于所有工业领域，支持中、英、日等多种语言。

➢用户组和用户由服务器的性能决定，无上限限制➢最多支持32000*32000象素的图形显示，包括平移、缩放等，可实现无失真无级缩放➢历史数据吞吐量最快2万/秒➢图形设计器支持模型技术及逼真的图库，完全可以在线改变组态数据➢一个服务器最多为128个与之相连的客户机提供过程数据、归档数据、消息、画面和报表➢最多可部署128个服务器，客户机只需最小的授权➢可并行运行两个相连的服务器，当两个服务器中的一个出现故障时，第二个服务器承担整个系统的控制任务➢使用Web服务器软件，能通过互联网、内部网或局域网远程监测和监控自动化系统，并最多可联接128个客户机同时进行远程操作和监视Kingscada3.1 组态工业控制软件的特色：(1).Kingscada3.1 拥有集成的开发环境◆最大程度的便利了工程项目管理◆IDE platform同时可开发多个工程，并进行资源共享(2).功能模块化，独立的数据采集◆在线/离线编辑◆提供与最流行的硬件通讯的驱动程序◆高效采集◆可靠性性能监视(3).可视化图形开发环境◆便利的开发工具◆面向对象的开发模式◆丰富的图素对象◆各种配置面板(4).创新提出模型概念◆构建模型，无限复用◆传播特性，提高开发效率◆统一标准，积累企业财富(5).故障诊断，展现数据状态于图形◆诊断故障类型包括：●配置错误(Configuration)●通讯错误(Communication)●坏数据(BadData)◆动画连接展示故障◆对象属性展现故障(6).开放式接口◆支持ActiveX Control、OPC、DDE、API◆报警数据、历史数据均可以被第三方软件访问◆轻松的将SCADA数据与其他系统进行整合(7). 稳健的系统，安全生产的保障◆数据冗余：支持实时数据、报警数据、历史数据、IOServer冗余◆数据完整性：实时数据同步、故障后数据恢复◆具有冗余状态探测通道◆通过配置专用网卡或专用串口通道，保证系统状态能够进行及时快速侦测并快速实现主机与冗余机切换(8).Web发布◆无需转换进行Web发布，构建B/S架构，帮助企业建立门户网站Kingscada3.1—信息处理及展示平台Kingscada3.1以强大的图形曲线报警功能、模型复用、灵活简单易用的组态配置、丰富的图库、强大的安全机制、丰富的数据接口、完美的数据展示构建稳健、灵活、可靠的系统、并具有良好的开放性,能够最大限度的帮助用户搭建智能化信息化平台。

MCGS工控组态软件使用说明书一、概述计算机技术和网络技术的飞速发展, 为工业自动化开辟了广阔的发展空间, 用户能够方便快捷地组建优质高效的监控系统, 而且经过采用远程监控及诊断、双机热备等先进技术, 使系统更加安全可靠, 在这方面, MCGS工控组态软件将为您提供强有力的软件支持。

MCGS工控组态软件是一套32位工控组态软件, 可稳定运行于Windows95/98/NT操作系统, 集动画显示、流程控制、数据采集、设备控制与输出、网络数据传输、双机热备、工程报表、数据与曲线等诸多强大功能于一身, 并支持国内外众多数据采集与输出设备。

二、软件组成(一)按使用环境分, MCGS组态软件由”MCGS组态环境”和”MCGS运行环境”两个系统组成。

两部分互相独立, 又紧密相关, 分述如下:1.MCGS组态环境:该环境是生成用户应用系统的工作环境, 用户在MCGS组态环境中完成动画设计、设备连接、编写控制流程、编制工程打印报表等全部组态工作后, 生成扩展名为.mcg的工程文件, 又称为组态结果数据库, 其与MCGS 运行环境一起, 构成了用户应用系统, 统称为”工程”。

2.MCGS运行环境:该环境是用户应用系统的运行环境, 在运行环境中完成对工程的控制工作。

(二)按组成要素分, MCGS工程由主控窗口、设备窗口、用户窗口、实时数据库和运行策略五部分构成:1.主控窗口:是工程的主窗口或主框架。

在主控窗口中能够放置一个设备窗口和多个用户窗口, 负责调度和管理这些窗口的打开或关闭。

主要的组态操作包括: 定义工程的名称, 编制工程菜单, 设计封面图形, 确定自动启动的窗口, 设定动画刷新周期, 指定数据库存盘文件名称及存盘时间等。

2.设备窗口:是连接和驱动外部设备的工作环境。

在本窗口内配置数据采集与控制输出设备, 注册设备驱动程序, 定义连接与驱动设备用的数据变量。

3.用户窗口:本窗口主要用于设置工程中人机交互的界面, 诸如: 生成各种动画显示画面、报警输出、数据与曲线图表等。

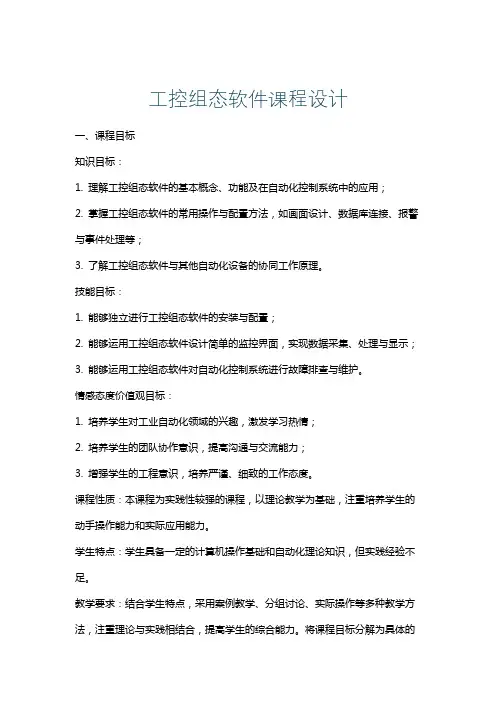

工控组态软件课程设计一、课程目标知识目标：1. 理解工控组态软件的基本概念、功能及在自动化控制系统中的应用；2. 掌握工控组态软件的常用操作与配置方法，如画面设计、数据库连接、报警与事件处理等；3. 了解工控组态软件与其他自动化设备的协同工作原理。

技能目标：1. 能够独立进行工控组态软件的安装与配置；2. 能够运用工控组态软件设计简单的监控界面，实现数据采集、处理与显示；3. 能够运用工控组态软件对自动化控制系统进行故障排查与维护。

情感态度价值观目标：1. 培养学生对工业自动化领域的兴趣，激发学习热情；2. 培养学生的团队协作意识，提高沟通与交流能力；3. 增强学生的工程意识，培养严谨、细致的工作态度。

课程性质：本课程为实践性较强的课程，以理论教学为基础，注重培养学生的动手操作能力和实际应用能力。

学生特点：学生具备一定的计算机操作基础和自动化理论知识，但实践经验不足。

教学要求：结合学生特点，采用案例教学、分组讨论、实际操作等多种教学方法，注重理论与实践相结合，提高学生的综合能力。

将课程目标分解为具体的学习成果，以便于教学设计和评估。

二、教学内容1. 工控组态软件概述- 工控组态软件的定义、发展历程及应用领域；- 常用工控组态软件的特点及选型依据。

2. 工控组态软件的安装与配置- 软件的安装环境及安装步骤；- 软件的基本配置方法，包括通信配置、数据库配置等。

3. 工控组态软件操作与画面设计- 软件的基本操作方法，如画面切换、数据输入输出等；- 监控画面的设计原则及常用组件的使用方法；- 数据库连接与数据实时显示。

4. 报警与事件处理- 报警系统的组成与配置方法；- 事件记录与查询功能的实现；- 报警事件的响应与处理流程。

5. 工控组态软件在实际项目中的应用案例分析- 案例背景、需求分析及解决方案；- 项目实施过程及关键环节；- 项目运行效果评价与优化建议。

6. 故障排查与维护- 工控组态软件常见故障类型及原因；- 故障排查流程与方法；- 软件维护与优化策略。

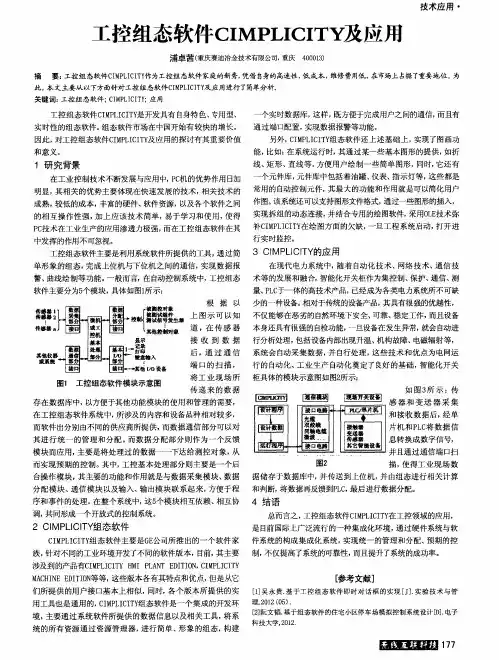

工控组态软件及其应用本文介绍了工控组态软件的基本组成和特点，并结合一个工程实际详细阐述了如何利用组态软件构建一个监控系统。

1、引言组态一词来源于英文单词Configuration，“组态软件”作为一个专业术语，到目前为止，并没有一个统一的定义。

从组态软件的内涵上说组态软件是指在软件领域内，操作人员根据应用对象及控制任务的要求，配置(包括对象的定义、制作和编辑，对象状态特征属性参数的设定等)用户应用软件的过程，也就是把组态软件视为“应用程序生成器”。

从应用角度讲组态软件是完成系统硬件与软件沟通、建立现场与监控层沟通的人机界面的软件平台，它的应用领域不仅仅局限于工业自动化领域。

而工业控制领域是组态软件应用的重要阵地，伴随着集散型控制系统DCS (Distributed Control System)的出现组态软件已引入工业控制系统。

在工业过程控制系统中存在着两大类可变因素：一是操作人员需求的变化；二是被控对象状态的变化及被控对象所用硬件的变化。

而组态软件正是在保持软件平台执行代码不变的基础上通过改变软件配置信息(包括图形文件、硬件配置文件、实时数据库等)，适应两大不同系统对两大因素的要求，构建新的监控系统的平台软件。

以这种方式构建系统既提高了系统的成套速度，又保证了系统软件的成熟性和可靠性，使用起来方便灵活，而且便于修改和维护。

图12、工控组态软件的组成及特点2.1 工控组态软件的组成无论是美国Wonderware公司推出的世界上第一个工控组态软件Intouch还是现在的各类组态软件，从总体结构上看一般都是由系统开发环境(或称组态环境)与系统运行环境两大部分组成。

系统开发环境是自动化工程设计师为实施其控制方案，在组态软件的支持下进行应用程序的系统生成工作所必须依赖的工作环境，通过建立一系列用户数据文件，生成最终的图形目标应用系统，供系统运行环境运行时使用。

系统运行环境是将目标应用程序装入计算机内存并投入实时运行时使用的，是直接针对现场操作使用的。

MCGS工控组态软件使用说明一、概述计算机技术和网络技术的飞速发展，为工业自动化开辟了广阔的发展空间，用户可以方便快捷地组建优质高效的监控系统，并且通过采用远程监控及诊断、双机热备等先进技术，使系统更加安全可靠，在这方面，MCGS工控组态软件将为您提供强有力的软件支持。

MCGS工控组态软件是一套32位工控组态软件，可稳定运行于Windows95/98/NT操作系统，集动画显示、流程控制、数据采集、设备控制与输出、网络数据传输、双机热备、工程报表、数据与曲线等诸多强大功能于一身，并支持国内外众多数据采集与输出设备。

二、软件组成(一)按使用环境分，MCGS组态软件由“MCGS组态环境”和“MCGS运行环境”两个系统组成。

两部分互相独立，又紧密相关，分述如下：1.MCGS组态环境：该环境是生成用户应用系统的工作环境，用户在MCGS组态环境中完成动画设计、设备连接、编写控制流程、编制工程打印报表等全部组态工作后，生成扩展名为.mcg的工程文件，又称为组态结果数据库，其与MCGS 运行环境一起，构成了用户应用系统，统称为“工程”。

2.MCGS运行环境：该环境是用户应用系统的运行环境，在运行环境中完成对工程的控制工作。

(二)按组成要素分，MCGS工程由主控窗口、设备窗口、用户窗口、实时数据库和运行策略五部分构成：1.主控窗口：是工程的主窗口或主框架。

在主控窗口中可以放置一个设备窗口和多个用户窗口，负责调度和管理这些窗口的打开或关闭。

主要的组态操作包括：定义工程的名称，编制工程菜单，设计封面图形，确定自动启动的窗口，设定动画刷新周期，指定数据库存盘文件名称及存盘时间等。

2.设备窗口：是连接和驱动外部设备的工作环境。

在本窗口内配置数据采集与控制输出设备，注册设备驱动程序，定义连接与驱动设备用的数据变量。

3.用户窗口：本窗口主要用于设置工程中人机交互的界面，诸如：生成各种动画显示画面、报警输出、数据与曲线图表等。
