监控组态软件不仅有监控和数据采集(SCADA)功能，而且有组态、开发和开放功能。
监控组态软件是伴随着计算机技术、DCS和PLC等工业控制技术的突飞猛进而发展起来的。
随着个人计算机(PC)的普及和开放系统的推广，基于PC的监控组态软件在工业控制领域不断发展壮大。
监控组态软件广泛运用于工业、农业、楼宇和办公等领域的自动化系统。
随着计算机硬件和软件技术的发展，自动化产品呈现出小型化、网络化、PC化、开放式和低成本的发展趋势，并逐渐形成了各种标准的硬件、软件和网络结构系统。
监控组态软件已经成为其中的桥梁和纽带，是自动化系统集成中不可缺少的关键组成部分。
WinCC组态软件介绍西门子公司的W1nCC是WlndowsControIConter(视窗控制中心)的简称。
它集成了SCADA、组态、脚本(Script)语言和OPC等先进技术，为用户提供了Windows操作系统(W1ndows 2000或XP)环境下使用各种通用软件的功能。
WinCC继承了西门子公司的全集成自动化(TIA)产品的技术先进和无缝集成的特点。
WinCC运行于个人计算机环境，可以与多种自动化设备及控制软件集成，具有丰富的设置项目、可视窗口和菜单选项，使用方式灵活，功能齐全。
用户在其友好的界面下进行组态、编程和数据管理，可形成所需的操作画面、监视画面、控制画面、报警画面、实时趋势曲线、历史趋势曲线和打印报表等。
它为操作者提供了图文并茂、形象直观的操作环境，不仅缩短了软件设计周期，而且提高了工作效率。
WinCC的另一个特点在于其整体开放性，它可以方便地与各种软件和用户程序组合在一起，建立友好的人机界面，满足实际需要。
用户也可将WinCC作为系统扩展的基础，通过开放式接口，开发其自身需要的应用系统。
WinCC因其具有独特的设计思想而具有广阔的应用前景。
借助于模块化的设计，能以灵活的方式对其加以扩展。
它不仅能用于单用户系统，而且能构成多用户系统，甚至包括多个服务器和客户机在内的分布式系统。
实验一组态软件的应用特点及项目的创建一、实验目的:1、了解WinCC的特点.2、熟悉和掌握项目管理器的结构。
3、掌握项目项目创建的步骤。
二、组态软件的介绍WinCC是进行廉价和快速组态的HMI系统,从其他方面看,它是可以无限延伸的系统平台。
WinCC的模块性和灵活性为规划和执行自动化任务提供了全新的可能。
从组态的角度上来看，在WinCC中有三种解决方案:①使用标准WinCC资源的组态；②利用WinCC通过DDE、OLE、ODBC和ActiveX使用现有的Windows应用程序；③开发嵌入WinCC中的用户自己的应用程序（用Visual C++或Visual Basic 语言)。
WinCC是基于Microsoft的32位操作系统（Windows NT4.0，Windows 2000和Windows 2000 XP）。
该操作系统是PC平台上的标准操作系统。
WinCC为过程数据的可视化、报表、采集和归档以及为用户自由定义的应用程序的协调集成提供了系统模块.此外，用户还可以合并自己的模块。
WinCC的特点如下：1．WinCC的开放性WinCC对用户所添加的任何形式的扩充是绝对开放的。
该绝对开放性是通过WinCC的模块结构及其强大的编程接口来获得。
2．将应用软件集成到WinCC中WinCC提供了一些方法将其他应用程序和应用程序块统一地集成到用于过程控制的用户界面中。
OLE应用程序窗口和OLE自定义控件（32位OCX对象）或ActiveX控件可以集成到WinCC应用软件中，就好像是真正的WinCC对象一样。
3．WinCC中的数据管理WinCC中的默认数据库Sybase SQL Anywhere从属于WinCC，该数据库用于存储（事务处理保护）所有面向列表的组态数据（例如变量列表和消息文本），以及当前过程数据（例如消息、测量值和用户数据记录）。
该数据库具有服务器的功能,WinCC 可以通过ODBC或作为客户通过开放型编程接口（C-API）来访问数据库，也可以将同样的权限授予其他程序。
组态软件WinCC及其应用教学设计1. 简介组态软件是一种工业自动化控制技术，它可以通过计算机软件对企业的各种生产设备、运输设备、能源等进行自动化控制。
WinCC是西门子公司开发的一款组态软件，主要用于工业控制系统的监控和数据采集。
本文将介绍WinCC的基本功能和应用教学设计。
2. WinCC的基本功能WinCC是一款功能强大的组态软件，它能够监控和控制多种设备，包括压力、温度、湿度、电力、流体、气体等多种参数。
WinCC的主要功能如下：2.1 监控和控制WinCC可以将实时数据以文本、图表、动画等形式直观展现，能够准确反映生产现场的状态。
同时，它还可以控制设备的开关、调节参数等操作。
2.2 数据采集WinCC可以与多种PLC进行无缝连接，并进行数据采集和处理。
它还可以对采集的数据进行报警、记录等操作，以及进行数据的分析和应用。
2.3 报表生成WinCC可以生成各种报表，包括历史趋势图、数据统计表、设备运行状态等报表。
这些报表能够帮助用户更好地了解生产过程中的状态和趋势。
3. WinCC的应用教学设计WinCC是广泛应用于工业自动化领域的一款组态软件，它的应用教学设计也是非常重要的。
下面将介绍WinCC在应用教学设计中的主要内容和方法。
3.1 自动化控制实验设计WinCC可以与实验板、PLC等设备配合使用，进行自动化控制实验。
在实验设计中，需要对实验目的、实验方案、实验步骤等进行详细安排，同时需要注意实验的难易程度和实用性。
3.2 实例教学案例设计WinCC实例教学案例是指通过案例演示的方式，向学生介绍WinCC的各种功能和应用。
这种方法需要选择一些实用性强、应用场景明确、展示效果好的案例，让学生在实际应用中体验WinCC的效果和优势。
3.3 课程设计在课程设计中，WinCC需要被作为一个独立的单元来进行设计。
课程内容需要涵盖WinCC的基本功能、数据采集、报表生成等方面，同时需要注重实践性的训练，让学生能够真正掌握WinCC的应用技能。

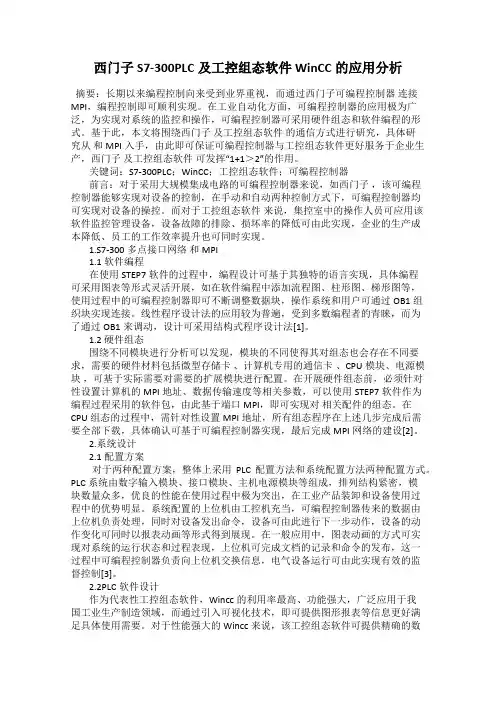

西门子S7-300PLC及工控组态软件WinCC的应用分析摘要：长期以来编程控制向来受到业界重视，而通过西门子可编程控制器连接MPI，编程控制即可顺利实现。
在工业自动化方面，可编程控制器的应用极为广泛，为实现对系统的监控和操作，可编程控制器可采用硬件组态和软件编程的形式。
基于此，本文将围绕西门子及工控组态软件的通信方式进行研究，具体研究从和MPI入手，由此即可保证可编程控制器与工控组态软件更好服务于企业生产，西门子及工控组态软件可发挥“1+1＞2”的作用。
关键词：S7-300PLC；WinCC；工控组态软件；可编程控制器前言：对于采用大规模集成电路的可编程控制器来说，如西门子，该可编程控制器能够实现对设备的控制，在手动和自动两种控制方式下，可编程控制器均可实现对设备的操控。
而对于工控组态软件来说，集控室中的操作人员可应用该软件监控管理设备，设备故障的排除、损坏率的降低可由此实现，企业的生产成本降低、员工的工作效率提升也可同时实现。
1.S7-300多点接口网络和MPI1.1 软件编程在使用STEP7软件的过程中，编程设计可基于其独特的语言实现，具体编程可采用图表等形式灵活开展，如在软件编程中添加流程图、柱形图、梯形图等，使用过程中的可编程控制器即可不断调整数据块，操作系统和用户可通过OB1组织块实现连接。
线性程序设计法的应用较为普遍，受到多数编程者的青睐，而为了通过OB1来调动，设计可采用结构式程序设计法[1]。
1.2 硬件组态围绕不同模块进行分析可以发现，模块的不同使得其对组态也会存在不同要求，需要的硬件材料包括微型存储卡、计算机专用的通信卡、CPU模块、电源模块，可基于实际需要对需要的扩展模块进行配置。
在开展硬件组态前，必须针对性设置计算机的MPI地址、数据传输速度等相关参数，可以使用STEP7软件作为编程过程采用的软件包，由此基于端口MPI，即可实现对相关配件的组态。
在CPU组态的过程中，需针对性设置MPI地址，所有组态程序在上述几步完成后需要全部下载，具体确认可基于可编程控制器实现，最后完成MPI网络的建设[2]。
一、组态软件概述及功能组态软件是数据采集监控系统SCADA（Supervisory Control and Data Acquisition）的软件平台工具，是工业应用软件的一个组成部分.它具有丰富的设置项日，使用方式灵活，功能强大.组态软件由早先单一的人机界面向数据处理机方向发展，管理的数据量越来越大。
随着组态软件自身以及控制系统的发展，监控组态软件部分地与硬件发生分离，为自动化软件的发展提供了充分发挥作用的舞台。
OPC（OLE for Process Control）的出现，以及现场总线尤其是工业以太网的快速发展,大大简化了异种设备间互连，降低了开发I/O设备驱动软件的工作量.I/O驱动软件也逐渐向标准化的方向发展。
实时数据库的作用进一步加强。
实时数据库是SCADA系统的核心技术.从软件技术上讲，SCADA系统的实时数据库，实质上就是一个可统一管理酌、支持变结构的、支持实时计算的数据结构模型.在实时数据库技术中,还有对工业标准的支持（如OPC规范等），对分布式计算的支持和对实时数据库系统冗余的支持，等等.目前看到的所有组态软件都能实现类似的功能：几乎所有运行于32位windows平台的组态软件都采用类似资源浏览器的窗口结构,并对工业控制系统中的各种资源（设备、标签量、画面等)进行配置和编辑；处理数据报警及系统报警；提供多种数据驱动程序；各类报表的生成和打印输出；使用脚本语言提供二次开发的功能；存储历史数据并支持历史数据的查询，等等。
二、WinCC简介西门子视窗控制中心SIMATIC WinCC（Windows Control Center）是HMI／SCADA软件中的后起之秀,1996年进入世界工控组态软件市场，当年就被美国Control Engnieering杂志评为最佳HMI软件,以最短的时间发展成第三个在世界范围内成功的SCADA系统；而在欧洲,它无可争议地成为第一。
在设计思想上，SIMATIC WinCC秉承西门子公司博大精深的企业文化理念,性能最全面、技术最先进、系统最开放的HMI/SCADA软件是WinCC开发者的追求。
组态软件WinCC及其应用课程设计1. 简介WinCC是Siemens公司出品的一款用于HMI（人机界面）或SCADA（监控与数据采集）的组态软件。
在自动化控制市场中，它一直是最受欢迎的软件之一，提供了完美的人机交互界面和易于使用的操作方式。
WinCC软件的主要功能包括：数据采集、处理和显示；报警处理；趋势和图形绘制；制造执行系统（MES）和生产计划管理（PPM）集成等。
因此，它被广泛应用于工业自动化控制及信息化领域。
在本文中，我们将介绍WinCC组态软件的基本功能，以及如何将其应用于实际的课程设计中。
2. WinCC软件基本功能WinCC软件的基本功能如下：2.1 数据采集、处理和显示WinCC软件可以将从PLC（可编程逻辑控制器）或其他设备中采集的数据进行处理和显示。
同时，它还可以与其他软件进行数据交换，如MES、PPM等，以实现生产数据的实时监控和管理。
2.2 报警处理WinCC软件可以对从PLC或其他设备中获取的报警信息进行监测和处理。
当出现故障或异常情况时，它能够立即发出警报并显示相关信息，以便工人及时采取措施。
2.3 趋势和图形绘制WinCC软件可以对从PLC或其他设备中获取的生产数据进行趋势和图形绘制。
这样，我们可以通过实时显示来了解生产过程的变化趋势，并及时采取相应的调整措施，提高生产效率和质量。
2.4 制造执行系统（MES）和生产计划管理（PPM）集成WinCC软件可以与制造执行系统（MES）和生产计划管理（PPM）等软件进行集成，实现生产数据的实时监控和管理。
这有助于生产管理人员及时获取和分析生产数据并制定生产计划，从而提高生产效率和质量。
3. WinCC软件在课程设计中的应用WinCC软件不仅可以在工业自动化控制及信息化领域中发挥重要作用，在教育领域中也有广泛应用。
下面我们将介绍如何将WinCC软件应用于实际的课程设计中。
3.1 针对不同级别的学生的课程设计WinCC软件可以根据不同级别的学生来设置不同难度的课程设计。
