蜗轮齿根弯曲疲劳强度计算

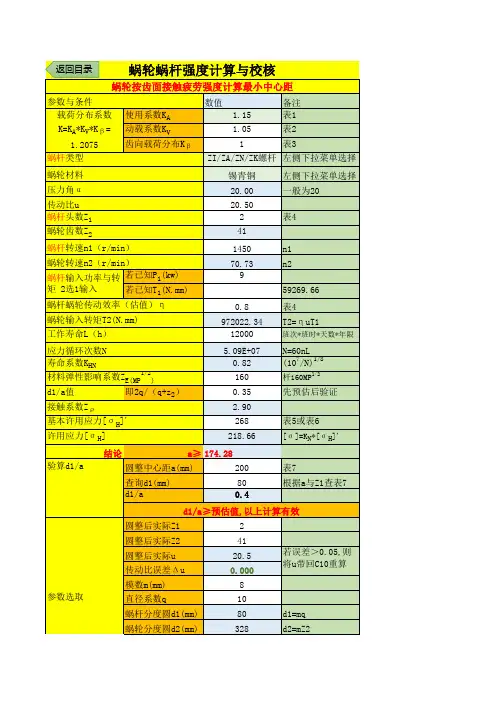

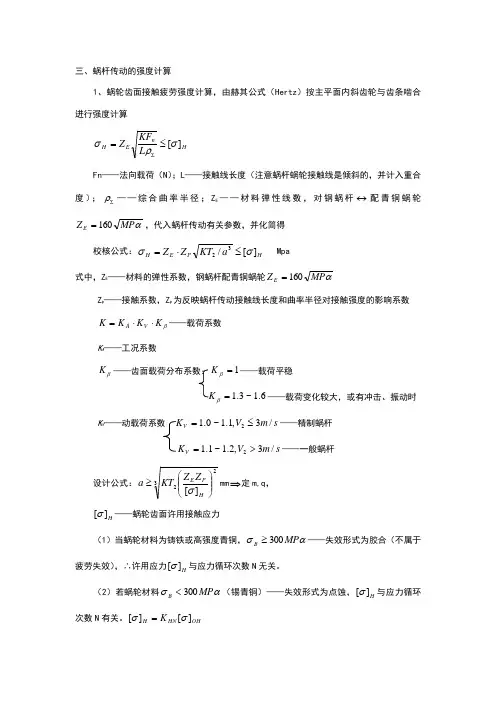

三、蜗杆传动的强度计算1、蜗轮齿面接触疲劳强度计算，由赫其公式（Hertz ）按主平面内斜齿轮与齿条啮合进行强度计算H n E H L KF Z ][σρσ≤=∑Fn ——法向载荷（N ）；L ——接触线长度（注意蜗杆蜗轮接触线是倾斜的，并计入重合度）；∑ρ——综合曲率半径；Z E ——材料弹性线数，对钢蜗杆↔配青铜蜗轮αMP Z E 160=，代入蜗杆传动有关参数，并化简得 校核公式：H P E H a KT Z Z ][/32σσ≤⋅= Mpa式中，Z E ——材料的弹性系数，钢蜗杆配青铜蜗轮αMP Z E 160=Z P ——接触系数，Z P 为反映蜗杆传动接触线长度和曲率半径对接触强度的影响系数 βK K K K V A ⋅⋅=——载荷系数K A ——工况系数βK ——齿面载荷分布系数：1=βK ——载荷平稳6.1~3.1=βK ——载荷变化较大，或有冲击、振动时 K V ——动载荷系数 s m V K V /3,1.1~0.12≤=——精制蜗杆s m V K V /3,2.1~1.12>=——一般蜗杆设计公式：322][⎪⎪⎭⎫ ⎝⎛≥H P E Z Z KT a σmm ⇒定m,q ，H ][σ——蜗轮齿面许用接触应力（1）当蜗轮材料为铸铁或高强度青铜，ασMP B 300≥——失效形式为胶合（不属于疲劳失效），∴许用应力H ][σ与应力循环次数N 无关。

（2）若蜗轮材料ασMP B 300<（锡青铜）——失效形式为点蚀，H ][σ与应力循环次数N 有关。

OH HN H K ][][σσ=OH ][σ——基本许用接触应力HN K ——接触强度寿命系数，8710NK HN =，N 为应力循环次数，h L jn N 260=，n 2为蜗轮转速（r/min ），L h 为蜗轮总工作时数h ，j 为每转一圈每个轮齿啮合次数。

2、蜗轮齿根弯曲疲劳强度计算齿根折断一般发生在Z 2>90，及开式传动中，∴在闭式传动中弯曲强度计算作为校核计算对于重载传动，通过计算还可差别由于轮齿的弯曲变形量引起的轮齿弹性变形量是否过大而影响蜗杆传动的平稳性。

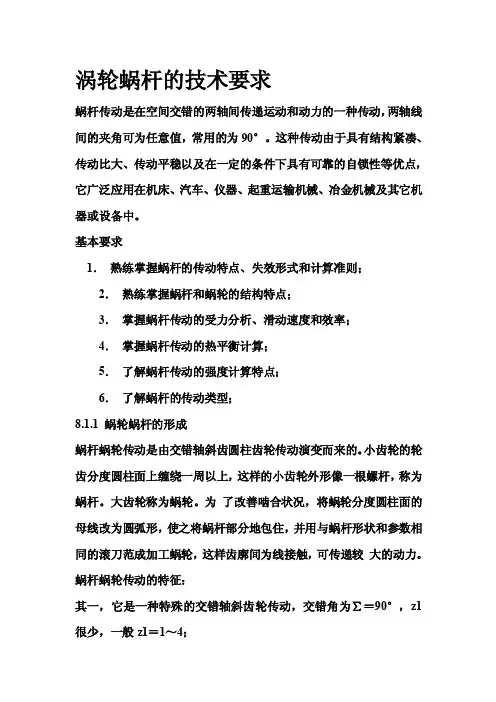

涡轮蜗杆的技术要求蜗杆传动是在空间交错的两轴间传递运动和动力的一种传动，两轴线间的夹角可为任意值，常用的为90°。

这种传动由于具有结构紧凑、传动比大、传动平稳以及在一定的条件下具有可靠的自锁性等优点，它广泛应用在机床、汽车、仪器、起重运输机械、冶金机械及其它机器或设备中。

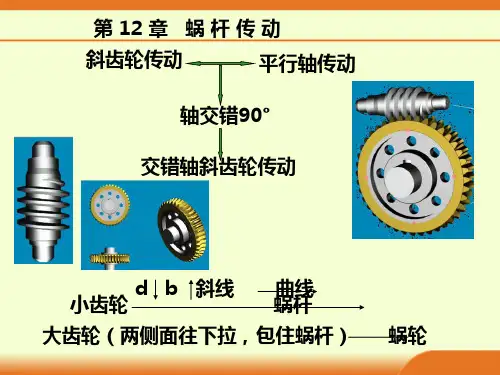

基本要求1．熟练掌握蜗杆的传动特点、失效形式和计算准则；2．熟练掌握蜗杆和蜗轮的结构特点；3．掌握蜗杆传动的受力分析、滑动速度和效率；4．掌握蜗杆传动的热平衡计算；5．了解蜗杆传动的强度计算特点；6．了解蜗杆的传动类型；8.1.1 蜗轮蜗杆的形成蜗杆蜗轮传动是由交错轴斜齿圆柱齿轮传动演变而来的。

小齿轮的轮齿分度圆柱面上缠绕一周以上，这样的小齿轮外形像一根螺杆，称为蜗杆。

大齿轮称为蜗轮。

为了改善啮合状况，将蜗轮分度圆柱面的母线改为圆弧形，使之将蜗杆部分地包住，并用与蜗杆形状和参数相同的滚刀范成加工蜗轮，这样齿廓间为线接触，可传递较大的动力。

蜗杆蜗轮传动的特征：其一，它是一种特殊的交错轴斜齿轮传动，交错角为∑＝90°，z1很少，一般z1＝1～4；其二，它具有螺旋传动的某些特点，蜗杆相当于螺杆，蜗轮相当于螺母，蜗轮部分地包容蜗杆。

8.1.2 蜗杆传动的类型按蜗杆形状的不同可分：1．圆柱蜗杆传动-普通圆柱蜗杆（阿基米德蜗杆、渐开线蜗杆、法向直廓蜗杆、锥面包络蜗杆）和圆弧蜗杆2．环面蜗杆传动3．锥蜗杆传动8.1.3 蜗杆传动的特点传动比大，结构紧凑传动平稳，无噪声具有自锁性传动效率较低，磨损较严重蜗杆轴向力较大，致使轴承摩擦损失较大。

8.1.4 蜗杆传动的应用由于蜗杆蜗轮传动具有以上特点，故常用于两轴交错、传动比较大、传递功率不太大或间歇工作的场合。

当要求传递较大功率时，为提高传动效率，常取z1＝2-4。

此外，由于当γ1较小时传动具有自锁性，故常用在卷扬机等起重机械中，起安全保护作用。

它还广泛应用在机床、汽车、仪器、冶金机械及其它机器或设备中；蜗杆传动由蜗杆相对于蜗轮的位置不同分为上置蜗杆和下置蜗杆传动。

普通圆柱蜗杆传动承载能力计算(一)蜗杆传动的失效形式、设计准则及常用材料和齿轮传动一样，蜗杆传动的失效形式也有点蚀(齿面接触疲劳破坏)、齿根折断、曲面胶合及过度磨损等。

由于材料和结构上的原因，蜗杆螺旋齿部分的强度总是高于蜗轮轮齿的强度，所以失效经常发生在蜗轮轮齿上。

因此，一般只对蜗轮轮齿进行承载能力计算。

由于蜗杆与蜗轮齿面间有较大的相对滑动，从而增加了产生胶合和磨损失效的可能性，尤其在某些条件下(如润滑不良),蜗杆传动因齿面胶合而失效的可能性更大。

因此，蜗杆传动的承载能力往往受到抗胶合能力的限制。

在开式传动中多发生齿面磨损和轮齿折断，因此应以保证齿根弯曲疲劳强度作为开式传动的主要设计准则。

在闭式传动中，蜗杆副多因齿面胶合或点蚀而失效。

因此，通常是按齿面接触疲劳强度进行设计，而按齿根弯曲疲劳强度进行校核。

此外，闭式蜗杆传动，由于散热较为困难，还应作热平衡核算。

由上述蜗杆传动的失效形式可知，蜗杆、蜗轮的材料不仅要求具有足够的强度，更重要的是要具有良好的磨合和耐磨性能。

蜗杆一般是用碳钢或合金钢制成。

高速重载蜗杆常用15Cr或20Cr，并经渗碳淬火；也可用40、45号钢或40Cr并经淬火。

这样可以提高表面硬度，增加耐磨性。

通常要求蜗杆淬火后的硬度为40～55HRC，经氮化处理后的硬度为55～62HRC。

一般不太重要的低速中载的蜗杆，可采用40或45号钢，并经调质处理，其硬度为220～300HBS。

常用的蜗轮材料为铸造锡青铜(ZCuSnlOPl，ZCuSn5Pb5Zn5)、铸造铝铁青铜(ZCuAl10Fe3)及灰铸铁(HTl5O、HT2OO)等。

锡青铜耐磨性最好，但价格较高，用于滑动速度Vs≥3m/s的重要传动；铝铁青铜的耐磨性较锡青铜差一些，但价格便宜，一般用于滑动速度Vs≤4m/s的传动；如果滑动速度不高(Vs<2m/s)，对效率要求也不高时，可采用灰铸铁。

为了防止变形，常对蜗轮进行时效处理。

(二)蜗杆传动的受力分析蜗杆传动的受力分析和斜齿圆柱齿轮传动相似。

第6章蜗杆传动例题例6-1 图中蜗杆主动，试标出未注明的蜗杆（或蜗轮）的螺旋线方向及转向，并在图中绘出蜗杆、蜗轮啮合点处作用力的方向。

解：(1)蜗轮螺旋线方向已给出，为右旋。

蜗杆传动中，蜗杆的螺旋线方向与蜗轮的相同。

本例中，蜗轮为右旋，那么，蜗杆也为右选，画在图上。

(2)蜗杆转向已在图a 给出，根据视图关系，画在图b 上。

(3)标注件号：1为蜗杆，2为蜗轮，标注节点P 。

(4)蜗杆轴向力F a1和蜗轮圆周力F t2。

根据左右手法则，确定蜗杆轴向力F a1：主动的蜗杆螺旋线方向为右旋，用右手法则，对图b ，四指与n 1相同，拇指(蜗杆轴向力F a1)指向左方向，画在图b 上。

蜗杆轴向力F a1的反作用力为蜗轮圆周力F t2，画在图b 上。

(5)蜗轮的转向n 2。

在蜗轮圆周力F t2的作用下，蜗轮转动，蜗轮P 点的速度方向与蜗轮圆周力F t2相同，据此，确定蜗轮的转向n 2，画再图上。

(6)蜗杆圆周力F t1和蜗轮轴向力F a2。

蜗杆圆周力F t1的方向与蜗杆P 点的圆周速度相反，本例中，蜗杆P 点的圆周速度向右，则蜗杆圆周力F t1方向向左，见图a 。

蜗杆圆周力F t1是蜗轮的轴蜗轮轴向力F a2的反作用力，画在图a 上。

(7)蜗杆径向力F r1和蜗轮径轴力F r2。

蜗杆径向力F r1和蜗轮径轴力F r2，各自指向轮心，画在图上。

(a)(b)n 1F a 1F t 2Pn 2F r 2F r 112例6-2 设计某闭式蜗杆传动。

已知电机驱动，载荷平稳，单向工作，输入功率 P 1＝7.5 kW ，输入转速n 1＝960 r/min ，传动比i ＝16。

单班工作，寿命10年。

解 （l ）选择材料及确定许用应力蜗杆用45钢，蜗杆螺纹部分表面淬火，齿面硬度38～45HRC 。

蜗轮齿圈用铸锡青铜ZCuSn10Pb1，砂模铸造，轮芯用铸铁HT150，采用轮缘(齿圈)过盈配合组合式结构。

由表6-7取蜗轮材料的基本许用接触应力 [σH ]’＝150 MPa ，由表6-9取蜗轮材料的基本许用弯曲应力[σF ]’＝40 MPa(单向工作，单侧工作)。
