一、范围本工艺适用于工业和民用工程中动力、照明、仪表和弱电分项敷设10kV及以下电力电缆、控制和弱电电缆的钢制电缆桥架安装。
二、定义本标准采用下列定义由钢制梯架或托盘的直线段、弯通和变宽直通等以及支吊架组合、用以支承电缆、具有密接连续的刚性结构系统的全称(托盘分为有孔、无孔和组装式三种。
小规格的无孔托盘，常称为线槽，用为敷设电线)。
又称截面利用率。
是桥架内敷设的电缆和电线包括其绝缘层在内的总截面占桥架内截面的百分比。
承载桥架的立柱、托臂、一字型、L型和门型等支持件的总称。
安装和检修时除了桥架和电缆(电线)自重以外可能加在桥架上的载荷。
三、工艺流程┏━━━━━━━━━━┓┏━━━━━━━┓技术和物资准备┣━━→┃桥架检查┣━━┗━━━━━━━━━━┛┗━━━━━━━┛┏━━━━━━━┓┏━━━━━━━━━━┓━→┃桥架定位┣━━→┃支吊架制作安装┣━━┗━━━━━━━┛┗━━━━━━━━━━┛┏━━━━━━━┓┏━━━━━━━┓━→┃桥架安装┣━━→┃桥架接地┣━━━┗━━━━━━━┛┗━━━━━━━┛┏━━━━━━━━━━┓━→┃质量自检和互检┃┗━━━━━━━━━━┛四、工艺过程1. 熟悉桥架施工图(设计内容见附录A)和有关的电缆与电线敷设图、有关的建筑结构图及其它有关专业施工图(给排水、通风空调、消防喷淋和工艺管道及设备布置图)。
了解可能与桥架平行相近、交叉、甚至可能重合的风管、水管、工艺管及各种设备走向、位置，了解各种管道和设备内的介质及表面温度、有无保温，了解桥架支、吊架安装部位的建筑部位(顶、墙、柱等)的承重能力和牢度，了解桥架走向、桥架类型及敷设在桥架内的电缆型号、规格、直径和单位长度重量等。
从保证施工质量、安全和使用(和投产)要求的角度，认真审图，提出设计施工图存在问题和解决问题的建议，请设计单位及时解决。
2. 审查桥架施工图时，应特别注意以下三个方面是否存在问题:A. 电缆从底部引出和从侧面引出的桥架。
一整套电缆桥架安装施工流程及规范，建议收藏~来源：技成培训如有侵权，请联系删除电缆桥架在我国的应用只有十多年,在欧美发达国家也不过是几十年。
在一个机房项目中，比起造价昂贵、高科技的硬件和软件，桥架比较很不起眼，也很少为人关注，但它却也是整个布线工程中不可缺少的部分。
那么在施工中电缆桥架安装施工要求及规范怎么样？01一般规定1.1、本章适用于电压为10KV及以下新建扩建的一般工业与民用建筑电缆、桥架安装和桥架内电缆敷设电缆桥架作为布线工程的一个配套项目，目前尚无专门的规范指导，各生产厂家的规格程式缺乏通用性，因此，设计选型过程应根据弱电各个系统电缆的类型、数量，合理选定适用的桥架。
(1)、确定方向：根据建筑平面布置图，结合空调管线和电气管线等设置情况、方便维修，以及电缆路由的疏密来确定电缆桥架的最佳路由。
在室内，尽可能沿建筑物的墙、柱、梁及楼板架设，例如在利用综合管廊架设时，则应在管道一侧或上方平行架设，并考虑引下线和分支线尽量避免交叉，如无其它管架借用，则需自设立(支)柱。
(2)、荷载计算：计算电缆桥架主干线纵断面上单位长度的电缆重量。
(3)、确定桥架的宽度：根据布放电缆条数、电缆直径及电缆的间距来确定电缆桥架的型号、规格, 托臂的长度,支柱的长度、间距、桥架的宽度和层数。
(4)、确定安装方式：根据场所的设置条件确定桥架的固定方式，选择悬吊式、直立式、侧壁式或是混合式，连接件和紧固件一般是配套供应的，此外，根据桥架结构选择相应的盖板。
(5)、绘出电缆桥架平、剖面图,局部部位还应绘出空间图，开列材料表。
2、如与电力电缆桥架合用时，应将电力电缆和弱电电缆各放置一侧，中间采用隔板分隔。
3、弱电电缆与其它低电压电缆合用桥架时，应严格执行选择具有外屏蔽层的弱电系统的弱电电缆，避免相互间的干扰。
1.2、电缆桥架安装和桥架内电缆敷设，应按已批准的设计文件施工。
1.3、由支、吊、托架支撑的托盘（槽）或梯架直线段、弯通非直线段组合而成，敷设电缆具有连续性的刚性结构系统，为电缆桥架。

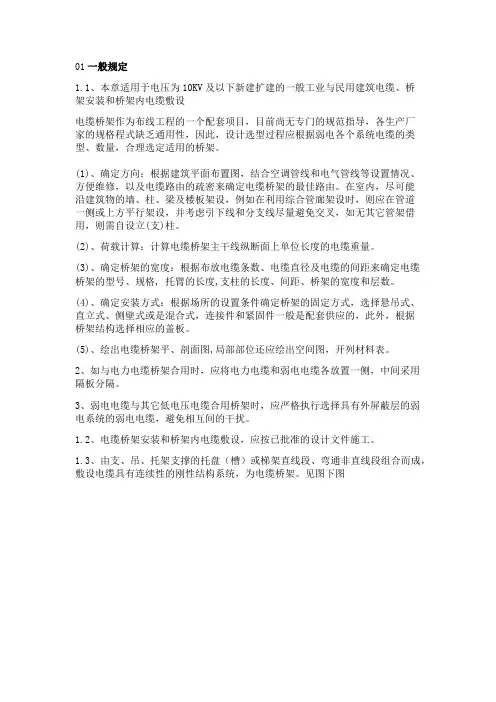

01一般规定1.1、本章适用于电压为10KV及以下新建扩建的一般工业与民用建筑电缆、桥架安装和桥架内电缆敷设电缆桥架作为布线工程的一个配套项目，目前尚无专门的规范指导，各生产厂家的规格程式缺乏通用性，因此，设计选型过程应根据弱电各个系统电缆的类型、数量，合理选定适用的桥架。
(1)、确定方向：根据建筑平面布置图，结合空调管线和电气管线等设置情况、方便维修，以及电缆路由的疏密来确定电缆桥架的最佳路由。
在室内，尽可能沿建筑物的墙、柱、梁及楼板架设，例如在利用综合管廊架设时，则应在管道一侧或上方平行架设，并考虑引下线和分支线尽量避免交叉，如无其它管架借用，则需自设立(支)柱。
(2)、荷载计算：计算电缆桥架主干线纵断面上单位长度的电缆重量。
(3)、确定桥架的宽度：根据布放电缆条数、电缆直径及电缆的间距来确定电缆桥架的型号、规格, 托臂的长度,支柱的长度、间距、桥架的宽度和层数。
(4)、确定安装方式：根据场所的设置条件确定桥架的固定方式，选择悬吊式、直立式、侧壁式或是混合式，连接件和紧固件一般是配套供应的，此外，根据桥架结构选择相应的盖板。
(5)、绘出电缆桥架平、剖面图,局部部位还应绘出空间图，开列材料表。
2、如与电力电缆桥架合用时，应将电力电缆和弱电电缆各放置一侧，中间采用隔板分隔。
3、弱电电缆与其它低电压电缆合用桥架时，应严格执行选择具有外屏蔽层的弱电系统的弱电电缆，避免相互间的干扰。
1.2、电缆桥架安装和桥架内电缆敷设，应按已批准的设计文件施工。
1.3、由支、吊、托架支撑的托盘（槽）或梯架直线段、弯通非直线段组合而成，敷设电缆具有连续性的刚性结构系统，为电缆桥架。
见图下图1.4、金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠，且必须符合下列规定:1.4.1、金属电缆桥架及支架全长应不少于2处与接地（PE）或接零（PEN）干线相连接；1.4.2、非镀锌电缆桥架间连接板的两端跨接线铜芯接地线，接地线最小允许截面积不小于4mm2；1.4.３、镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。

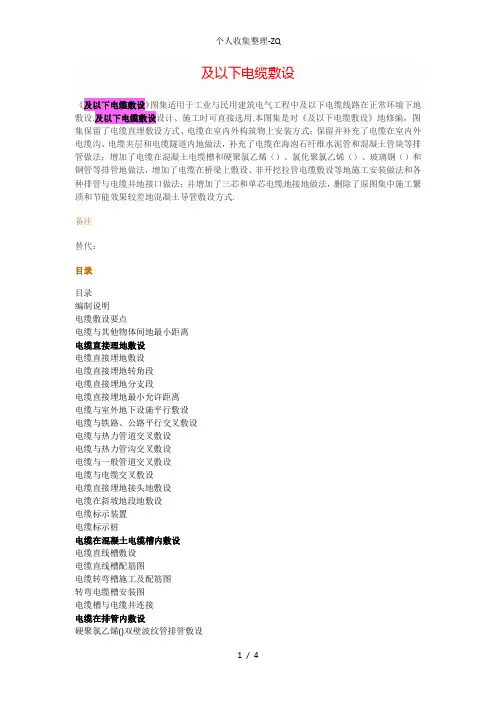

及以下电缆敷设《及以下电缆敷设》图集适用于工业与民用建筑电气工程中及以下电缆线路在正常环境下地敷设.及以下电缆敷设设计、施工时可直接选用.本图集是对《及以下电缆敷设》地修编，图集保留了电缆直埋敷设方式、电缆在室内外构筑物上安装方式；保留并补充了电缆在室内外电缆沟、电缆夹层和电缆隧道内地做法，补充了电缆在海泡石纤维水泥管和混凝土管块等排管做法；增加了电缆在混凝土电缆槽和硬聚氯乙烯（）、氯化聚氯乙烯（）、玻璃钢（）和钢管等排管地做法，增加了电缆在桥梁上敷设、非开挖拉管电缆敷设等地施工安装做法和各种排管与电缆井地接口做法；并增加了三芯和单芯电缆地接地做法，删除了原图集中施工繁琐和节能效果较差地混凝土导管敷设方式.备注替代：目录目录编制说明电缆敷设要点电缆与其他物体间地最小距离电缆直接理地敷设电缆直接埋地敷设电缆直接埋地转角段电缆直接埋地分支段电缆直接埋地最小允许距离电缆与室外地下设施平行敷设电缆与铁路、公路平行交叉敷设电缆与热力管道交叉敷设电缆与热力管沟交叉敷设电缆与一般管道交叉敷设电缆与电缆交叉敷设电缆直接埋地接头地敷设电缆在斜坡地段地敷设电缆标示装置电缆标示桩电缆在混凝土电缆槽内敷设电缆直线槽敷设电缆直线槽配筋图电缆转弯槽施工及配筋图转弯电缆槽安装图电缆槽与电缆井连接电缆在排管内敷设硬聚氯乙烯()双壁波纹管排管敷设硬聚氯乙烯()双壁波纹管规格及组合图氯化聚氯乙烯()电缆导管排管敷设氯化聚氯乙烯()电缆导管规格及组合图玻璃钢()电力排管敷设玻璃钢()电力导管规格及组合图硬聚氯乙烯()、氯化聚氯乙烯()及玻璃钢()排管与电缆井连接钢管排管敷设钢管排管常见组合图海泡石纤维水泥管直埋敷设海泡石纤维水泥管地连接、垫块规格尺寸及组合图海泡石纤维水泥管混凝土包封敷设海泡石纤维水泥管直埋及混凝土包封敷设尺寸钢筋混凝土包封海泡石纤维水泥管排管变形缝做法钢筋混凝土包封海泡石纤维水泥管排管与电缆井连接做法混凝土管块直埋敷设混凝土管块混凝土包封敷设混凝土管块规格及组合图混凝土管块与电缆井连接非开挖拉管敷设机械顶管敷设断面图电缆在电缆沟内敷设室内电缆沟室外电缆沟角钢支架电缆沟主架安装电缆沟主架安装零件电缆沟支架组合表砖砌电缆沟混凝土电缆沟电缆沟转角段敷设安装图电缆沟分支段电缆沟交叉段电缆在电缆夹层及隧道内敷设电缆夹层内支架布置电缆隧道直线段电缆隧道°转角段电缆隧道°转角段电缆隧道分支段电缆隧道交叉段电缆隧道终端段电缆隧道单侧加宽段电缆隧道双侧加宽段电缆隧道标高变化段电缆隧道出口做法自地下室进入电缆隧道做法电缆隧道人孔电缆沿桥梁敷设桥底悬挂敷设专用电缆桥敷设侧壁悬挂敷设电缆引入建筑物地做法及室内敷设直埋电缆穿墙引入建筑物地敷设电缆由壕沟内引入建筑物地敷设电缆由壕沟内引至电杆上地敷设保护管安装详图电缆支架沿墙及落地安装电缆在角钢支架上沿墙垂直敷设电缆在楼板下及沿梁敷设电缆沿墙敷设电缆支架电缆币架电缆敷设时地防火、防水与排水电缆穿墙孔洞地阻火封堵电缆穿楼板孔洞地阻火封堵电缆沟铝矾土烧制块阻火墙电缆沟防火包阻火墙电缆夹层出入口阻火段电缆支架层间阻火分隔电缆隧道铝矾土烧制块阻火墙电缆隧道防火包阻火墙电缆隧道设防火门地阻火墙难燃封闭槽盒及附件安装电缆引出难燃槽盒做法难燃封闭槽盒在支架上安装电缆接头盒阻火段电缆穿墙地防水做法电缆井防水做法电缆井集水坑做法电缆沟防水做法电缆沟集水坑电缆沟集水井电缆隧道集水坑电缆隧道集水井电缆手孔井、人孔井及电缆沟盖板电缆井平面布置示意图电缆井剖面布置示意图电缆手孔井平、剖面图直通型电缆井平、剖面图三通型电缆井平、剖面图四通型电缆井平、剖面图°转角型电缆井平、剖面图°转角型电缆井平、剖面图°转角型电缆井平、剖面图电缆直接埋地盖板砖砌电缆沟盖板混凝土电缆沟盖板转弯电缆沟盖板电缆井盖板详图以上电力电缆槽盖板电缆井拉力环及预埋钢管、钢板地做法电缆在电缆井中地中间接头电缆在电缆井中地预留电缆井井盖安装及圈梁过梁详图电缆接地交流系统三芯电力电缆金属层直接接地交流系统单芯电力电缆金属层单点直接接地交流系统单芯电力电缆金属层两端直接接地交流系统单芯电力电缆金属层交叉互联接地相关技术资料。
