故障
警告和故障提示
控制盘显示器的警告或故障信息提示传动单元处于不
正常状态。
大多数警告和故障原因可以利用这些信息
识别出来并给以排除。
如果仍不能排除，请联系授权
ABB代表。
如果ACS800传动单元与控制盘的连接处于断开状态，
面板支架平台里的红色发光二极管会显示错误状态。
错误信息后的带括号的四位代码数字用于现场总线通
讯。
如何复位
通过按键盘的RESET键，或通过数字输入或现场总线
或切断输入电源一段时间，都可以将ACS800复位。
当
故障排除后，可以重新起动电机。
故障记录
当检测到一个故障，故障就会存储在故障历史记录中。
TT200-404-A1-16-R02型矿用变频器使用手册青岛天腾电气有限公司目录一、概述 (3)使用须知 (3)主要技术参数 (4)二、安装与维护 (5)电气安装 (5)机械安装 (6)三、变频器连接方式 (8)四、控制盘 (11)控制盘概览 (11)控制盘控制传动 (13)实际信号显示模式 (15)参数模式 (16)五、转矩控制宏 (17)六、参考参数 (19)七、故障跟踪 (45)由传动产生的警告信息 (45)由控制盘产生的警告信息 (48)由传动产生的故障信息 (48)八、保护功能 (54)一、概述感谢您使用青岛天腾电气有限公司生产的矿用变频器系列。
TT200系列变频器在其它同类产品的基础上本着简单、可靠、便于装卸和维护的原则进行设计制造；变频器采用进口元器件，对外采用插接端口，操作简单，便于维护。
系统整体性能稳定可靠，适用于震动，高温，潮湿和强电磁干扰的矿山作业环境。
使用须知遵守发货时配备的使用手册的所有安全须知。
●在安装、调试和使用传动单元之前请仔细阅读安全须知●未经培训的人员不得操作和维修本系统，以免引起人身事故和设备损坏。
●操作人员应认真阅读本说明及配套的固件手册，并按照煤矿安全规程规定进行设备的开机前检查，机器开、停及各功能操作。
维修人员在检修设备时也须按照煤矿安全规程规定进行检修。
●本系统有高压线路和微电子数字线路，并在有瓦斯、粉尘爆炸危险的环境下工作，因此必须在断电5分钟后，方可开启箱体盖板进行检修操作。
并预防静电对微电路的影响。
●本系统的配件更换须使用青岛天腾电气公司提供的配件，以免引起安全事故和导致经济损失。
●为保证系统安全运行，非专业技术人员不得擅自改变系统设定参数。
●本系统在包装、运输和存储过程中，应做到防尘、防潮、防倒、防碰撞。
●本产品存储条件为0~35℃，湿度为<95%，不得露天存放，设备投入使用前应进行空载试运行。
●本产品在使用时应确保可靠接地。
●两次启停车时间间隔应大于5分钟。

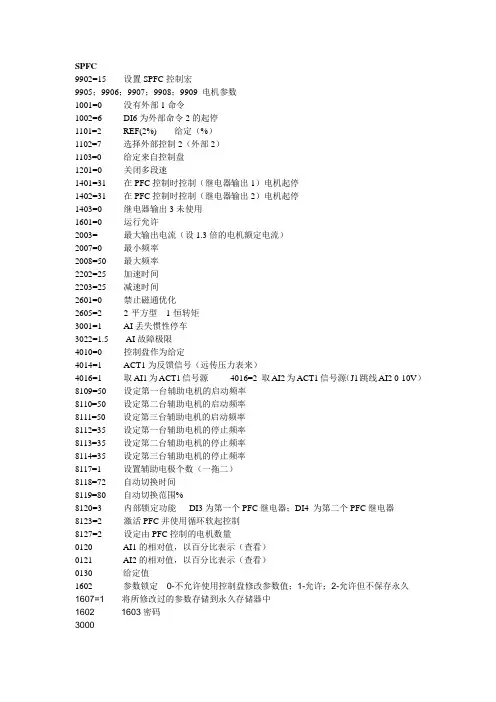

SPFC9902=15 设置SPFC控制宏9905；9906；9907；9908；9909 电机参数1001=0 没有外部1命令1002=6 DI6为外部命令2的起停1101=2 REF(2%)------给定（%）1102=7 选择外部控制2（外部2）1103=0 给定来自控制盘1201=0 关闭多段速1401=31 在PFC控制时控制（继电器输出1）电机起停1402=31 在PFC控制时控制（继电器输出2）电机起停1403=0 继电器输出3未使用1601=0 运行允许2003= 最大输出电流（设1.3倍的电机额定电流）2007=0 最小频率2008=50 最大频率2202=25 加速时间2203=25 减速时间2601=0 禁止磁通优化2605=2 2-平方型1-恒转矩3001=1 AI丢失惯性停车3022=1.5 AI故障极限4010=0 控制盘作为给定4014=1 ACT1为反馈信号（远传压力表来）4016=1 取AI1为ACT1信号源4016=2 取AI2为ACT1信号源（J1跳线AI2 0-10V）8109=50 设定第一台辅助电机的启动频率8110=50 设定第二台辅助电机的启动频率8111=50 设定第三台辅助电机的启动频率8112=35 设定第一台辅助电机的停止频率8113=35 设定第二台辅助电机的停止频率8114=35 设定第三台辅助电机的停止频率8117=1 设置辅助电极个数（一拖二）8118=72 自动切换时间8119=80 自动切换范围%8120=3 内部锁定功能DI3为第一个PFC继电器；DI4 为第二个PFC继电器8123=2 激活PFC并使用循环软起控制8127=2 设定由PFC控制的电机数量0120 AI1的相对值，以百分比表示（查看）0121 AI2的相对值，以百分比表示（查看）0130 给定值1602 参数锁定0-不允许使用控制盘修改参数值；1-允许；2-允许但不保存永久1607=1 将所修改过的参数存储到永久存储器中1602 1603密码3000。
变频器可以实现一拖二甚至一拖多，但需要遵循一些原则变频器可以实现一拖二甚至一拖多，但需要遵循一些原则，本文作下简要分析：1、设备选型A. 变频器选型在选型的时候，首先要考虑运行工况——其中一台或多台电机是否要在变频器运行过程中随时启停。
如果在变频器的运行过程中，电机不需要随时启动，只是停止或者停止都不用，那么在变频器容量选型的时候只需要注意变频器的额定功率大于所有电机的总功率，然后再放大一级选型即可。
在这种情况下，进行电气设计的时候，就必须保证一个原则：变频器处于停止状态才能切换接触器，投入或者变频电机的运行状态；在变频器运行过程中，严禁单独启停某台设备或者多台设备。
如果在变频器的运行过程中，电机需要随时启动停止，那么在变频器容量选型的时候需要特别注意！首先统计可能要随时启停电机的总功率，然后把这个功率乘以5~7（在变频器运行过程中，随时启动的电机相当于直接启动，电机启动电流差不多为额定电流的5~7倍），最后把这个结果与不需要随时启停的电机总功率相加，得到的和就是所需变频器的理论功率。
如果需要启停的设备很多，那么这个功率就可以作为变频器的选型功率，不需要再放大一级了——因为平常很难可能多个电机在同时启动。
如果需要启停的设备很少，那么这个功率需要再放大一级，才能作为变频器的选型功率。
B. 交流接触器选型对于需要随时启停的电机，需要配置交流接触器。
对于交流接触器的选型，遵循一般选型原则即可——电机的额定电流再放大一级选型即可。
C. 热继电器或电动机保护器选型对于变频器一拖多的情况，为保护每个电机以及变频器的设备安全，原则上必须在电机主回路安装热过载继电器或电动机保护器。
对于热继电器的选型，遵循一般选型原则即可——电机的额定电流在热继电器的整定范围以内。
2. 其它注意事项在一台变频器驱动N台电机的情况下，如果线路过长，可能存在比较大的分布电容，造成较大的高频电流而导致变频器过流、漏电流增加、电流显示精度变低等。
