图纸疑问答疑表项目名称：东莞清溪梧桐花园售楼处、公寓、住宅样板房项目施工单位：深圳市万博装饰设计工程有限公司设计单位：深圳市布鲁盟室内设计有限公司日期2016 年10 月28 日答疑日期2016年10月28日施工方疑问（装饰）问题照片设计院答疑建设方意见备注意见1施工图售楼部项目大样图（二）1D02中J904/A和JP04/B圈出部分按照图纸专业文档供参考，如有帮助请下载。
灯槽下方凹槽造型处考虑施工难度较大，建议凹槽部分全部采用铜收口，且往天花白色乳胶漆饰面延伸5mm采用铜收口，与凹槽铜造型形成整体效果2 施工图售楼部天花平面图（1P04）中的大样图1D02/B中圈出部位在平面中所指的部位在哪里，请明确。
销售台顶部天花专业文档供参考，如有帮助请下载。
3 施工图售楼部天花平面图（1P04）中，大厅天花墙布材料填充中的分割线指的是什么。
墙纸满帖，没分割线4 施工图售楼部天花（1P04）沙盘天花处如图中十字交叉处没见大样图。
（相同工艺其他处天花没见大样图）不锈钢和小凹槽走通专业文档供参考，如有帮助请下载。
专业文档供参考，如有帮助请下载。
5 施工图售楼部天花（1P04）中洽谈区天花中的铜装饰材料图纸中分割长度标注最长尺寸超过8000mm,最短的超过4000mm，施工中怎么分割，请明确。
8米分4等分；2米分2等分（均为密拼）6 施工图售楼处项目客餐厅立面图（1E01中的1P02/1）中35mm线条没有大样图参照1D05-1E01/C座专业文档供参考，如有帮助请下载。
7施工图售楼处项目客餐厅立面图（1D09中的1E06/A）中灯槽下方（如图中）的铜与墙布收口处，建议不要使用圆角收口，用铜与墙布直角收口，用铜包墙布收口出5mm。
做平收口8施工图售楼处项目大厅立面图（一）1E05中的1P02/01与大样图1D08/A内容不符，如1：如图中，请明确此处为木饰面还是墙布。
2：立面图纸内容与对应的大样图中内容不符。
按立面做专业文档供参考，如有帮助请下载。

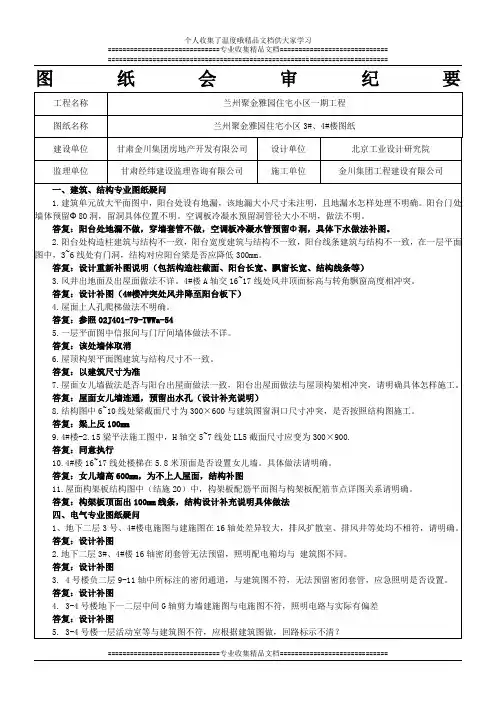

图纸会审纪要工程名称兰州聚金雅园住宅小区一期工程图纸名称兰州聚金雅园住宅小区3#、4#楼图纸建设单位甘肃金川集团房地产开发有限公司设计单位北京工业设计研究院监理单位甘肃经纬建设监理咨询有限公司施工单位金川集团工程建设有限公司一、建筑、结构专业图纸疑问1.建筑单元放大平面图中，阳台处设有地漏，该地漏大小尺寸未注明，且地漏水怎样处理不明确。
阳台门处墙体预留Ф80洞，留洞具体位置不明。
空调板冷凝水预留洞管径大小不明，做法不明。
答复：阳台处地漏不做，穿墙套管不做，空调板冷凝水管预留Ф洞，具体下水做法补图。
2.阳台处构造柱建筑与结构不一致，阳台宽度建筑与结构不一致，阳台线条建筑与结构不一致，在一层平面图中，3~6线处有门洞，结构对应阳台梁是否应降低300mm。
答复：设计重新补图说明（包括构造柱截面、阳台长宽、飘窗长宽、结构线条等）3.风井出地面及出屋面做法不详。
4#楼A轴交16~17线处风井顶面标高与转角飘窗高度相冲突。
答复：设计补图（4#楼冲突处风井降至阳台板下）4.屋面上人孔爬梯做法不明确。
答复：参照02J401-79-TWWa-545.一层平面图中信报间与门厅间墙体做法不详。
答复：该处墙体取消6.屋顶构架平面图建筑与结构尺寸不一致。
答复：以建筑尺寸为准7.屋面女儿墙做法是否与阳台出屋面做法一致，阳台出屋面做法与屋顶构架相冲突，请明确具体怎样施工。
答复：屋面女儿墙连通，预留出水孔（设计补充说明）8.结构图中6~10线处梁截面尺寸为300×600与建筑图窗洞口尺寸冲突，是否按照结构图施工。
答复：梁上反100mm9.4#楼-2.15梁平法施工图中，H轴交5~7线处LL5截面尺寸应变为300×900.答复：同意执行10.4#楼16~17线处楼梯在5.8米顶面是否设置女儿墙。
具体做法请明确。
答复：女儿墙高600mm，为不上人屋面，结构补图11.屋面构架板结构图中（结施20）中，构架板配筋平面图与构架板配筋节点详图关系请明确。

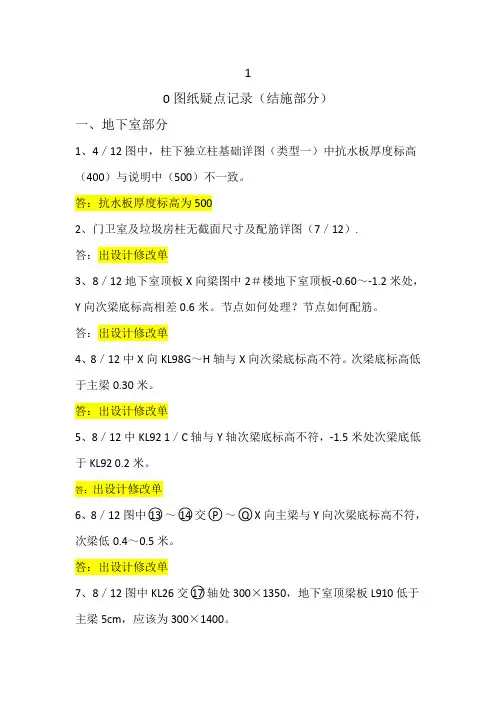

10图纸疑点记录（结施部分）一、地下室部分1、4／12图中，柱下独立柱基础详图（类型一）中抗水板厚度标高（400）与说明中（500）不一致。
答：抗水板厚度标高为5002、门卫室及垃圾房柱无截面尺寸及配筋详图（7／12）.答：出设计修改单3、8／12地下室顶板X向梁图中2＃楼地下室顶板-0.60～-1.2米处，Y向次梁底标高相差0.6米。
节点如何处理？节点如何配筋。
答：出设计修改单4、8／12中X向KL98G～H轴与X向次梁底标高不符。
次梁底标高低于主梁0.30米。
答：出设计修改单5、8／12中KL92 1／C轴与Y轴次梁底标高不符，-1.5米处次梁底低于KL92 0.2米。
答：出设计修改单6、8／12图中○13～○14交○P～○Q X向主梁与Y向次梁底标高不符，次梁低0.4～0.5米。
答：出设计修改单7、8／12图中KL26交○17轴处300×1350，地下室顶梁板L910低于主梁5cm，应该为300×1400。
答：KL26交○17轴处为300×14008、汽车坡道地下室顶板以上部分墙体使用的砌体或钢筋混凝土墙体。
9、汽车坡道详图10／12中，2#汽车坡道图与剖面图7／12中2#汽车坡道顶板标高不符。
答：答：设计调整10、2#汽车坡道结施10／12与建施5／7剖面图平面尺寸及顶板标高不符（○13轴处平面尺寸）。
答：设计调整11、结施7／12图1#汽车坡道顶板无梁编号及配筋详图。
答：出设计修改单12、7／12图中1#汽车坡道梁上柱无详图。
答：出设计修改单13、门卫室、垃圾房地下室顶板至±0.000及以上墙体使用材料无标注。
答：出设计修改单14、结施10／12图中1#汽车坡道○8轴交○H～○F轴坡道斜梁无编号及配筋图及○6轴斜梁KL2集中标注底部钢筋不正确且无原位标注。
答：出设计修改单15、地下室结施11／12图中1#、2#自行车坡道标注“详大样”，无大样图。
