地震作用下桥梁动态响应分析地震是一种破坏力极大的自然灾害，对桥梁等基础设施的安全构成严重威胁。
桥梁作为交通运输的关键节点，其在地震作用下的动态响应特性直接关系到人员生命和财产安全。
因此，深入研究地震作用下桥梁的动态响应具有重要的理论和实际意义。
一、桥梁在地震中的受力特点桥梁在地震作用下主要受到水平地震力和竖向地震力的影响。
水平地震力通常是导致桥梁结构破坏的主要因素，它会使桥梁产生水平位移、弯曲变形和剪切破坏。
竖向地震力虽然相对较小，但在某些情况下也可能引起桥梁的墩柱破坏、支座失效等问题。
此外，地震波的传播特性也会对桥梁的受力产生影响。
地震波包括纵波、横波和面波，它们的传播速度和振动方式不同，使得桥梁在不同部位受到的地震作用存在差异。
例如，面波在地表附近传播，其能量较大，对桥梁基础的影响较为显著。
二、桥梁结构对地震响应的影响1、桥梁的类型和跨度不同类型的桥梁（如梁桥、拱桥、斜拉桥等）在地震作用下的响应有所不同。
一般来说，梁桥的结构相对简单，但其跨度较小，在地震中的变形能力有限；拱桥具有较好的抗压性能，但对水平地震力的抵抗能力相对较弱；斜拉桥由于其复杂的结构体系，地震响应较为复杂，需要进行详细的分析。
桥梁的跨度也是影响地震响应的重要因素。
跨度越大，桥梁的自振周期越长，与地震波的共振可能性就越大，从而导致更大的地震响应。
2、桥墩和桥台的形式桥墩和桥台是桥梁的重要支撑结构，它们的形式和尺寸对地震响应有显著影响。
实心桥墩的抗弯和抗剪能力较强，但在地震作用下容易产生较大的内力；空心桥墩则具有较好的延性，但在强震作用下可能发生局部屈曲。
桥台的类型（如重力式桥台、轻型桥台等）也会影响桥梁与地基的相互作用，进而改变地震响应。
3、支座和伸缩缝支座是连接桥梁上部结构和下部结构的关键部件，其力学性能直接影响桥梁在地震中的变形和受力。
常见的支座类型如板式橡胶支座、盆式支座等，它们在地震中的滑移和变形特性不同，会导致桥梁的地震响应有所差异。

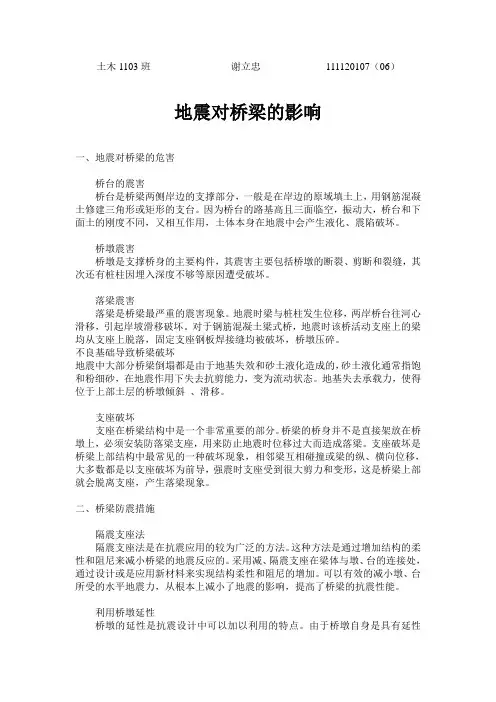

土木1103班谢立忠111120107（06）地震对桥梁的影响一、地震对桥梁的危害桥台的震害桥台是桥梁两侧岸边的支撑部分，一般是在岸边的原域填土上，用钢筋混凝土修建三角形或矩形的支台。
因为桥台的路基高且三面临空，振动大，桥台和下面土的刚度不同，又相互作用，土体本身在地震中会产生液化、震陷破坏。
桥墩震害桥墩是支撑桥身的主要构件，其震害主要包括桥墩的断裂、剪断和裂缝，其次还有桩柱因埋入深度不够等原因遭受破坏。
落梁震害落梁是桥梁最严重的震害现象。
地震时梁与桩柱发生位移，两岸桥台往河心滑移，引起岸坡滑移破坏。
对于钢筋混凝土梁式桥，地震时该桥活动支座上的梁均从支座上脱落，固定支座钢板焊接缝均被破坏，桥墩压碎。
不良基础导致桥梁破坏地震中大部分桥梁倒塌都是由于地基失效和砂土液化造成的，砂土液化通常指饱和粉细砂，在地震作用下失去抗剪能力，变为流动状态。
地基失去承载力，使得位于上部土层的桥墩倾斜、滑移。
支座破坏支座在桥梁结构中是一个非常重要的部分。
桥梁的桥身并不是直接架放在桥墩上，必须安装防落梁支座，用来防止地震时位移过大而造成落梁。
支座破坏是桥梁上部结构中最常见的一种破坏现象，相邻梁互相碰撞或梁的纵、横向位移，大多数都是以支座破坏为前导，强震时支座受到很大剪力和变形，这是桥梁上部就会脱离支座，产生落梁现象。
二、桥梁防震措施隔震支座法隔震支座法是在抗震应用的较为广泛的方法。
这种方法是通过增加结构的柔性和阻尼来减小桥梁的地震反应的。
采用减、隔震支座在梁体与墩、台的连接处，通过设计或是应用新材料来实现结构柔性和阻尼的增加。
可以有效的减小墩、台所受的水平地震力，从根本上减小了地震的影响，提高了桥梁的抗震性能。
利用桥墩延性桥墩的延性是抗震设计中可以加以利用的特点。
由于桥墩自身是具有延性的，将这一性质加强。
在强震时，这些部位形成的稳定延性塑性铰可以产生弹塑性变形，这样变形将延长结构的周期同时耗散地震的能量。
利用桥墩自身加强的延性，将地震力通过限度内的塑性变形渐渐分散，是在桥梁设计中比较容易实现的抗震方法。
地震作用下桥梁结构的抗震设计地震是一种极具破坏力的自然灾害，它给人类社会带来了巨大的生命和财产损失。
桥梁作为交通网络中的关键枢纽，在地震中的安全性能至关重要。
因此，进行科学合理的抗震设计是确保桥梁在地震作用下能够保持结构完整性和功能性的关键。
桥梁在地震中可能会遭受多种破坏形式，如墩柱的弯曲破坏、剪切破坏，支座的移位、脱落，以及桥梁上部结构的碰撞、落梁等。
这些破坏不仅会导致桥梁无法正常使用，还可能引发更严重的次生灾害。
为了减轻地震对桥梁的破坏，我们需要从多个方面入手进行抗震设计。
首先，在桥梁的选址和布局阶段就要充分考虑地震因素。
应尽量避开地震活动频繁、地质条件复杂的区域，选择相对稳定的场地。
同时，合理确定桥梁的走向和跨度，避免出现不规则的结构形式，减少地震作用下的扭转效应。
结构体系的选择也是抗震设计的重要环节。
常见的桥梁结构体系包括简支梁桥、连续梁桥、刚构桥等。
不同的结构体系在抗震性能上存在差异，需要根据具体情况进行权衡。
例如，简支梁桥在地震作用下相对容易发生落梁，但结构简单，施工方便；连续梁桥整体性较好，但墩柱受力较大。
在构件设计方面，墩柱是桥梁结构中承受地震力的关键构件。
为了提高墩柱的抗震能力，可以采用增加配筋率、设置箍筋加密区、采用高强混凝土等措施。
同时，要注意控制墩柱的长细比，避免出现过于细长的墩柱。
对于支座，应选择具有良好抗震性能的类型，如减隔震支座，能够有效地减小地震能量的传递。
在计算分析方面，需要运用先进的地震分析方法和软件，准确模拟地震作用下桥梁结构的响应。
常用的方法包括反应谱法、时程分析法等。
反应谱法计算简便，能够快速得到结构的地震响应，但对于复杂结构可能不够精确；时程分析法能够考虑地震波的时间历程，但计算量较大。
在实际设计中，通常会结合两种方法进行综合分析。
除了结构设计，还需要重视桥梁的构造措施。
例如，在墩柱与盖梁、基础的连接处设置足够的钢筋锚固长度，增强节点的抗震性能；在梁端设置挡块，防止落梁的发生；合理设置伸缩缝，避免相邻桥梁结构在地震中的相互碰撞。
液化场地简支桥梁体系地震反应与抗震性态分析液化场地是指土壤在地震力作用下失去原有的固结结构，土体颗粒间的胶结力较弱，从而导致土壤呈现液态流动的状态。
在液化场地中存在诸多地震风险，因此对于液化场地上的简支桥梁体系的地震反应与抗震性态进行分析和评估具有重要意义。
液化场地对桥梁体系的地震反应会导致以下几方面的影响：1.桥梁的动力性能下降：液化场地的土体刚度降低，会使桥梁的共振频率降低，从而导致桥梁在地震作用下的动力响应增大。
2.地震动输入的不确定性增加：液化场地的地震动输入的频谱特性可能发生改变，地震动的频率内容可能增加，因此对液化场地上桥梁体系的地震动输入要进行充分考虑。
3.土壤侧向液化引起的侧移位：液化场地的土体容易出现失稳和液化，会引起桥墩的侧向液化和侧移，进而导致桥梁结构破坏或失稳。
为了对液化场地上的简支桥梁体系的地震反应与抗震性态进行分析，需要进行以下几方面的研究：1.土壤动力特性研究：对液化场地进行室内和现场实验，获取土壤的动力特性参数，包括固结指数、动力刚度、阻尼特性等。
2.液化潜能分析：根据现场勘测和土壤试验数据，开展液化潜能分析，确定液化场地上的土层对地震作用的响应特点和潜在液化情况。
3. 地震动输入分析：对液化场地上的桥梁体系进行有效波动输入的确定，考虑地震动的频率内容和Ricker波的主要周期，进行地震动输入的合理化处理。
4.桥梁体系的受力性态分析：根据桥梁结构的几何形状、材料属性、地震动输入等条件，进行桥梁体系的动力响应分析，包括自振频率、振型、位移和应力的计算。
5.桥梁结构的抗震性能评估：将桥梁结构的受力性态与设计要求进行对比，评估桥梁结构的抗震性能是否满足要求，确定是否需要采取抗震加固措施。
通过上述分析和评估，可以对液化场地上的简支桥梁体系的地震反应与抗震性态进行有效的评估和改进设计，提高桥梁结构的抗震能力和安全性。
同时，也对液化场地上的其他工程项目的地震反应和抗震性态分析具有一定的借鉴和参考价值。
地震作用下桥梁结构的抗震设计桥梁作为交通运输的重要枢纽，在地震作用下的安全性至关重要。
地震可能导致桥梁结构的损坏甚至倒塌，严重影响救援和灾后重建工作。
因此，对桥梁结构进行科学合理的抗震设计是保障桥梁安全的关键。
一、地震对桥梁结构的影响地震是一种突发的自然灾害，其释放的能量以地震波的形式传播。
当地震波到达桥梁所在地时，会对桥梁结构产生多种影响。
首先是水平地震力的作用。
水平地震力会使桥梁产生水平位移和加速度，导致桥墩、桥台等构件承受较大的弯矩和剪力。
如果这些构件的强度和刚度不足，就可能发生开裂、屈服甚至破坏。
其次是竖向地震力的影响。
虽然竖向地震力通常比水平地震力小，但在某些情况下，如近断层地震或大跨径桥梁中，竖向地震力也不可忽视。
它可能导致桥梁支座脱空、梁体与墩台的碰撞等问题。
此外，地震还可能引起地基土的液化、滑坡等现象，削弱桥梁基础的承载能力，导致桥梁整体失稳。
二、桥梁结构抗震设计的原则为了确保桥梁在地震作用下的安全性，抗震设计应遵循以下原则：1、多道防线原则在桥梁结构中设置多个抗震防线，当第一道防线失效后，后续的防线能够继续发挥作用，从而提高桥梁的抗震能力。
例如，墩柱可以作为第一道防线，当墩柱破坏后，支座、伸缩缝等构件能够起到一定的耗能作用。
2、能力设计原则通过合理的设计，使桥梁结构的各个构件在地震作用下能够按照预定的方式屈服和破坏，避免出现脆性破坏和不合理的破坏模式。
例如，应确保桥墩的塑性铰出现在预期的位置，并且具有足够的变形能力。
3、整体性原则注重桥梁结构的整体性，使各个构件之间能够协同工作，共同抵抗地震作用。
例如，通过合理设置系梁、盖梁等构件，增强桥墩之间的连接，提高桥梁的整体刚度和稳定性。
三、桥梁结构抗震设计的方法1、静力法静力法是一种简单的抗震设计方法，它将地震作用等效为一个静态的水平力，作用在桥梁结构上。
这种方法适用于规则、简单的桥梁结构，但对于复杂的桥梁结构，其计算结果可能不够准确。
