波纹管安装操作手册
1. 引言
本操作手册旨在提供关于波纹管的安装步骤和操作要点，以确保安装过程安全可靠。
2. 波纹管安装步骤
以下是波纹管的安装步骤：
步骤 1: 准备工作
在安装之前，需进行以下准备工作：
- 清理安装区域，确保平整且无障碍物。
- 检查波纹管和连接配件的完整性和质量。
步骤 2: 测量和切割
根据实际安装需求，测量所需波纹管的长度，并使用合适的工具将波纹管切割成所需的尺寸。
步骤 3: 适配连接配件
将所需的连接配件与波纹管适配，并确保连接紧固牢固。
步骤 4: 安装波纹管
将波纹管放置在预定的安装区域，并按照以下步骤进行安装：
1. 将波纹管的一端插入连接配件，并确保连接紧固。
2. 依次将波纹管的其他端与相应的连接配件连接，确保连接牢固。
步骤 5: 检查和测试
在安装完成后，进行以下检查和测试：
- 检查连接点是否紧固，无松动现象。
- 进行水压测试，确保波纹管的耐压性能。
3. 注意事项
在进行波纹管安装时，需要注意以下事项：
- 安装前仔细阅读使用说明书，了解安装细节和注意事项。
- 使用适当的工具和安全装备，确保安全操作。
- 若遇到安装问题或疑问，及时与相关专业人员进行沟通和咨询。
4. 总结
本操作手册提供了波纹管的安装步骤和注意事项，希望能够帮助您顺利进行安装，确保安装质量和安全性。
如有其他疑问，请随时与我们联系。
以上为波纹管安装操作手册的内容，祝安装顺利！。
膨胀节技术说明书摘要：I.膨胀节简介A.定义与作用B.分类与特点II.膨胀节的性能与应用A.性能指标B.应用领域III.膨胀节的安装与维护A.安装注意事项B.维护保养方法IV.膨胀节的发展趋势与展望A.技术创新B.市场前景正文：膨胀节技术说明书膨胀节，又称补偿器，是一种用于补偿因温度差和机械振动引起的附加应力的弹性元件。
它具有工作可靠、性能良好、结构紧凑等优点，已广泛应用于化工、建筑、给水、排水、石油、轻重工业、冷冻、卫生、水暖、消防、电力等基础工程领域，对人们的生活起着重要作用。
一、膨胀节简介1.1 定义与作用膨胀节是一种能适应管道或容器热胀冷缩的装置，通过自身的弹性变形来吸收热胀冷缩产生的应力，以保证管道或容器的正常运行。
1.2 分类与特点膨胀节主要分为金属膨胀节和非金属膨胀节。
金属膨胀节具有较高的抗拉强度和耐压性能，适用于高温、高压等恶劣环境；非金属膨胀节则具有较好的耐腐蚀性和耐磨性，适用于腐蚀性较强的场合。
二、膨胀节的性能与应用2.1 性能指标膨胀节的性能指标主要包括：补偿能力、工作温度、压力、疲劳寿命等。
2.2 应用领域膨胀节广泛应用于石油、化工、建筑、给排水、电力等行业的管道系统中，用于吸收管道因温度变化和振动产生的应力，保证管道系统的安全稳定运行。
三、膨胀节的安装与维护3.1 安装注意事项在安装膨胀节时，需要注意以下几点：首先，要根据实际需要选择合适的膨胀节类型；其次，安装时要保证膨胀节的正确位置和方向；最后，膨胀节与管道之间的连接要牢固、密封。
3.2 维护保养方法膨胀节的维护保养主要包括：定期检查膨胀节的运行状况，发现异常及时处理；定期清洗膨胀节，防止污物积聚影响其性能；注意膨胀节的储存和运输，防止受潮、受污。
四、膨胀节的发展趋势与展望4.1 技术创新随着科技的进步，膨胀节技术也在不断创新。
如：开发新型材料，提高膨胀节的耐腐蚀性和耐磨性；研究新型结构，提高膨胀节的补偿能力和稳定性。
波纹膨胀节目前为止比较全的安装过程指导第一，安装前，应先检查波纹补偿器膨胀节的型号、规格及管道的支座配置必须复合设计要求。
第二，对带内衬筒的膨胀节，应注意使内衬筒方向与介质流动方向一致（按膨胀节的流向标志安装）。
平面角向型膨胀节的铰链转动屏幕应与位移平面一致。
第三，需要进行“冷紧”的膨胀节，其预变形所用的辅助构件，应在膨胀节预变形后拆除。
第四，管系安装完毕后应立即拆除膨胀节上用作安装运输保护的辅助定位机构及紧固件，并按设计要求将限位装置调到规定的位置，使管系在环境条件得以充分的补偿。
第五，除设计要求预拉压或“冷紧”的预变形外，严禁使用波纹管变形的方法来调整管道的安装偏差，以免影响膨胀节的正常功能，否则会降低其使用寿命和增加管系、设备及支承构件的载荷。
第六，膨胀节所有的活动元件不得被外部构件卡死或限制其活动部位正常动作。
第七，安装过程中不允许焊渣飞溅到小组纹管表面和使波纹管受到其它机械损伤。
第八，对用于气体介质的膨胀节及其连接管道，作水压试验时，要考虑充水时是否需要对膨胀节的接管加设临时支架以承重。
第九，水压试验用水必须纯净，无腐蚀性，并控制水中的氯离子的含量不超过25ppm。
水压试验结束后，应尽快排尽波纹管中的积水，并迅速将波壳的内表面吹干。
第十，管道对中性要好，在无其它方法保证时，可采用直管敷设后切下等长管道再安装膨胀节的方法来保证。
第十一，须注意的是，膨胀节是不吸收扭矩的，因此在安装膨胀节时，不允许膨胀节受到扭转。
第十二，膨胀节所有的活动元件不得被外部构件卡死或限制其活动部位正常运作。
第十三，保温层应做在膨胀节外保护套上，不得直接做在波纹管上。
不得采用含氯的保温材料。
第十四，安装过程中不允许焊渣飞溅到波纹管表面和使波纹管受到其它机械损伤。
第十五，支架必须符合设计要求，严禁在支架未安装好之前在管线内试压，以免将膨胀节拉坏。
第十六，膨胀节允许不超过1.5倍公称系统压力试验。
第十七，装有膨胀节的管线在运行操作中，阀门开启和关闭要逐渐进行，以免管线内温度和压力急剧变化，造成支架或膨胀节损坏。
波纹管膨胀节限位螺栓杆的作用和使用方法波纹管膨胀节是一种用于管道系统的补偿装置，用于吸收由于温度变化、压力变化或机械振动引起的管道系统的热胀冷缩或位移。
而波纹管膨胀节限位螺栓杆作为波纹管膨胀节的一个重要组成部分，其功能主要是通过限制膨胀节的位移来保护波纹管和连接管道的完整性。
下面将对波纹管膨胀节限位螺栓杆的作用和使用方法进行详细阐述。
1.限制位移：波纹管膨胀节在工作过程中会发生一定的位移，通过限位螺栓杆的固定作用，可以有效地限制膨胀节的位移范围，防止其超过其容许范围，从而防止管道系统的破坏或泄漏。
2.提供支撑：波纹管膨胀节限位螺栓杆通过与波纹管连接，为膨胀节提供支撑，使其在压力和温度变化时保持稳定的工作状态。
同时，限位螺栓杆还能够减小波纹管在工作过程中的应力集中，并延长波纹管的使用寿命。
3.保护连接处：波纹管膨胀节限位螺栓杆作为连接管道和波纹管的一个重要连接件，其作用是固定连接，防止连接处的泄漏和松动。
1.安装前的准备：在安装波纹管膨胀节限位螺栓杆之前，需要检查螺纹是否完整，以及杆体是否有裂纹、变形等缺陷。
同时还需要检查连接管道的尺寸和准确度，确保连接的可靠性和紧密性。
2.安装过程：先将波纹管膨胀节的两端与管道连接好，再通过限位螺栓杆将波纹管限位固定。
安装过程中需要注意螺栓的紧固力度，不能过松或过紧，应根据实际情况进行调整。
3.调整和维护：在波纹管膨胀节限位螺栓杆安装完毕后，需要进行调整和维护。
调整时可以根据实际情况松紧限位螺栓杆，使其达到最佳的固定效果。
维护时需要定期检查限位螺栓杆的紧固度，并根据需要进行维护和更换。
总之，波纹管膨胀节限位螺栓杆对于波纹管膨胀节的正常工作及管道系统的安全运行起着非常重要的作用。
通过限制波纹管膨胀节的位移范围，它能够保护整个管道系统的完整性，减小应力集中，延长管道的使用寿命。
在实际使用中，需要正确安装及调整螺栓紧固力度，并定期进行维护和检查，以确保其可靠性和安全性。
补偿器（膨胀节）安装和使用要求一.补偿器简介：补偿器习惯上也叫膨胀节，或伸缩节。
由构成其工作主体的波纹管（一种弹性元件）和端管、支架、法兰、导管等附件组成。
补偿器属于一种补偿元件。
利用其工作主体波纹管的有效伸缩变形，以吸收管线、导管、容器等由热胀冷缩等原因而产生的尺寸变化，或补偿管线、导管、容器等的轴向、横向和角向位移。
也可用于降噪减振。
在现代工业中用途广泛。
二.补偿器作用：补偿器也称伸缩器、膨胀节、波纹补偿器。
补偿器分为：波纹补偿器、套筒补偿器、旋转补偿器、方形自然补偿器等几大类型，其中以波纹补偿器较为常用，主要为保障管道安全运行，具有以下作用：1.补偿吸收管道轴向、横向、角向热变形。
2.波纹补偿器伸缩量，方便阀门管道的安装与拆卸。
3.吸收设备振动，减少设备振动对管道的影响。
4.吸收地震、地陷对管道的变形量。
三.关于轴向型、横向型和角向型补偿器对管系及管架设计的要求（一）轴向型补偿器1、安装轴向型补偿器的管段，在管道的盲端、弯头、变截面处，装有截止阀或减压阀的部们及侧支管线进入主管线入口处，都要设置主固定管架。
主固定管架要考虑波纹管静压推力及变形弹性力的作用。
推力计算公式如下：Fp=100*P*AFp-补偿器轴向压力推（N），A-对应于波纹平均直径的有效面积（cm2），P-此管段管道最高压力（MPa）。
轴向弹性力的计算公式如下：Fx=f*Kx*XFX-补偿器轴向弹性力（N），KX-补偿器轴向刚度（N/mm）；f-系数，当“预变形”（包括预变形量△X=0）时，f=1/2，否则f=1。
管道除上述部位外，可设置中间固定管架。
中间固定管架可不考虑压力推力的作用。
2、在管段的两个固定管架之间，仅能设置一个轴向型补偿器。
3、固定管架和导向管架的分布推荐按下图配置。

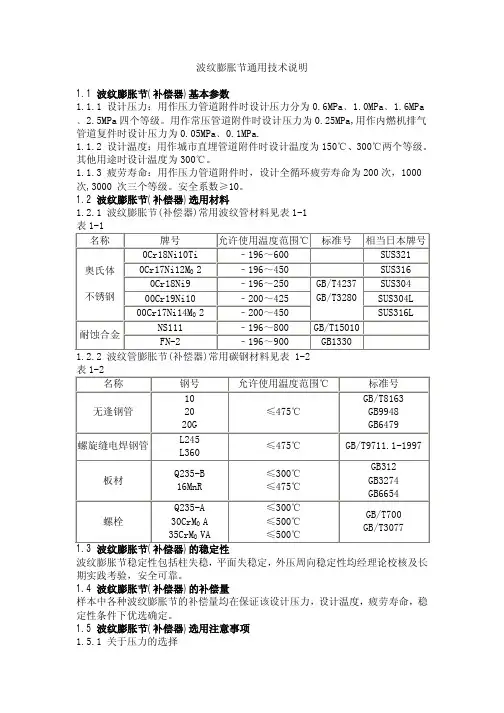

波纹膨胀节通用技术说明1.1 波纹膨胀节(补偿器)基本参数1.1.1 设计压力：用作压力管道附件时设计压力分为0.6MPa ﹑1.0MPa ﹑1.6MPa ﹑2.5MPa 四个等级。
用作常压管道附件时设计压力为0.25MPa,用作内燃机排气管道复件时设计压力为0.05MPa ﹑0.1MPa.1.1.2 设计温度：用作城市直埋管道附件时设计温度为150℃、300℃两个等级。
其他用途时设计温度为300℃。
1.1.3 疲劳寿命：用作压力管道附件时，设计全循环疲劳寿命为200次，1000次,3000 次三个等级。
安全系数≥10。
1.2 波纹膨胀节(补偿器)选用材料1.2.1 波纹膨胀节(补偿器)常用波纹管材料见表1-1 表1-1名称 牌号 允许使用温度范围℃ 标准号 相当日本牌号0Cr18Ni10Ti ﹣196～600 SUS3210Cr17Ni12M O 2 ﹣196～450 SUS316 0Cr18Ni9 ﹣196～250 SUS304 00Cr19Ni10 ﹣200～425SUS304L 奥氏体不锈钢 00Cr17Ni14M O 2 ﹣200～450GB/T4237GB/T3280 SUS316L NS111 ﹣196～800 GB/T15010 耐蚀合金 FN-2 ﹣196～900 GB13301.2.2 波纹管膨胀节(补偿器)常用碳钢材料见表 1-2表1-2名称 钢号 允许使用温度范围℃标准号 无逢钢管 10 20 20G ≤475℃ GB/T8163GB9948GB6479螺旋缝电焊钢管 L245 L360≤475℃ GB/T9711.1-1997 板材 Q235-B 16MnR ≤300℃ ≤475℃ GB312 GB3274 GB6654螺栓 Q235-A 30CrM O A 35CrM O VA ≤300℃ ≤500℃ ≤500℃GB/T700 GB/T3077 1.3 波纹膨胀节(补偿器)的稳定性波纹膨胀节稳定性包括柱失稳，平面失稳定，外压周向稳定性均经理论校核及长期实践考验，安全可靠。
