11 三相半波整流电路的负载分析1.1 引言单相整流电路线路简单，价格便宜，制造、调整、维修都比较容易，但其输出的直流电压脉动大，脉动频率低。
又因为它接在三相电网的一相上，当容量较大时易造成三相电网不平衡，因而只用在容量较小的地方。
一般负载功率超过4kw要求直流电压脉动较小时，可以采用三相可控整流电路。
半波整流电路是一种实用的整流电路。
它由电源变压器B 、整流二极管D 和负载电阻Rfz ，组成。
变压器把市电电压（多为220伏）变换为所需要的交变电压e2，D 再把交流电变换为脉动直流电。
图1 半波整流电路变压器砍级电压e2，是一个方向和大小都随时间变化的正弦波电压，它的波形如图所示。
在0～K时间内，e2为正半周即变压器上端为正下端为负。
此时二极管承受正向电压面导通，e2通过它加在负载电阻Rfz上，在π～2π时间内，e2为负半周，变压器次级下端为正，上端为负。
这时D承受反向电压，不导通，Rfz，上无电压。
在π～2π时间内，重复0～π时间的过程，而在3π～4π时间内，又重复π～2π时间的过程…这样反复下去，交流电的负半周就被"削"掉了，只有正半周通过Rfz，在Rfz上获得了一个单一右向（上正下负）的电压，如图所示，达到了整流的目的，但是，负载电压Usc。
以及负载电流的大小还随时间而变化，因此，通常称它为脉动直流。
这种除去半周、图下半周的整流方法，叫半波整流。
不难看出，半波整说是以"牺牲"一半交流为代价而换取整流效果的，电流利用率很低（计算表明，整流得出的半波电压在整个周期内的平均值，即负载上的直流电压Usc =0.45e2 ）因此常用在高电压、小电流的场合，而在一般无线电装置中很少采用。
图2 正弦波图形1.2 设计任务设计指标：输入电压：三相交流380伏、50赫兹；输出功率：2KW；输出电压：DC110V；用集成电路芯片或分立元件组成触发电路；负载性质：电阻(10Ω)、电阻(10Ω)电感(10mH)。
电子技术(下)课程设计题目名称：多功能电子时钟的设计院系名称：电子信息学院班级：学号：学生姓名：指导教师：年月电子技术(下)课程设计任务书姓名学号学院电子信息学院班级题目多功能电子时钟的设计设计任务1、基本部分1)、由振荡电路产生秒脉冲信号；2)、经分频电路、计数电路、译码电路，由数码管显示；3)、秒和分电路为60进制，小时电路为24进制；2、发挥部分1)、可以增加校正电路，对秒、分、小时进行校对；2)、可以增加报时电路，整点前进行“四低一高”报时；时间进度总体时间为1周；星期一上午：讲解；星期一下午：理解电路原理；星期二上午：发放元器件和工具，设计电路和连线；星期四上午：验收电路；星期日之前：上交课程设计报告；主要参考文献[1]康华光。
电子技术基础数字部分(第五版)。
北京：高等教育出版社，2006；[2]康华光。
电子技术基础模拟部分(第五版)。

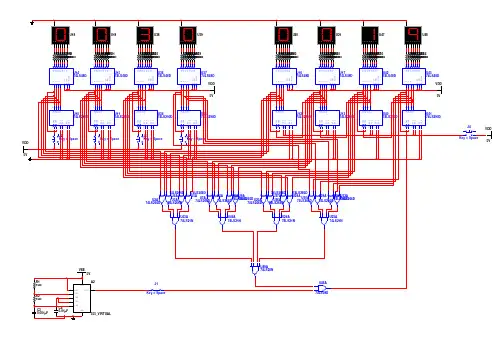

北京：高等教育出版社，2006；[3]电子技术(下)实验指导书，中原工学院电子技术课程组自编，2011；摘要设计一台可以准确计时，以十进制数显示“时”、“分”、“秒”的多功能电子时钟,小时为24进制，分和秒均为60进制。
多功能电子时钟实际是一个对标准频率（1HZ）进行计数的计数电路，是采用数字电路实现“时”、“分”、“秒”数字显示的计时装置。
通过本课程设计，巩固加强“数字电子技术”课程的理论知识；掌握电子电路的一般设计方法，并了解电子产品研制开发的过程；基本掌握电子电路安装和调试的方法；培养独立分析问题和解决问题的能力以及创新能力和创新思维。
关键词：电子时钟；计数器；AbstractDesign a can accurate timing, in decimal number shows "hour"," minute" and "seconds" multifunctional electronic clock, for 24 hours into the system, minutes and seconds are 60 into the system. Multifunctional electronic clock is actually a for standard frequency (1 HZ) to count count circuit, is the digital circuit implementation digital display timer device. Through this course design, make we strengthen "hour","minute" and "seconds" digital electronic technology" the curriculum theory knowledge; Grasp the electronic circuit of the general design method, and understand the electronic product development development process; Basic grasp the electronic circuit installation and debugging methods; To foster independent analysis and problem-solving ability and creative ability and creative thinking.Key words：Electronic clock; counter;目录中文摘要Abstract第一章绪论 (1)第二章总体方案设计 (1)2.1 设计内容 (1)2.1.1基本部分 (1)2.1.2发挥部分 (1)2.2 原理说明 (1)第三章单元模块设计 (3)3.1 振荡器 (3)3.2 分频器 (6)3.3 计数器 (7)3.4 译码显示电路 (10)3.5校时电路 (11)3.6 整点报时电路 (12)第四章系统的调试与功能 (13)4.1 系统的调试 (13)4.2 系统的功能 (14)第五章心得体会 (15)参考文献 (15)附录一：工具清单 (15)附录二：元器件清单 (16)附录三：主要元器件的引脚图和功能表 (17)第一章绪论随科技的发展，电子产品越来越多的走进人们的生活，工艺也是越来越精湛。
电子技术课程设计----OTL功率放大器课程设计报告课程名称：电子技术课程设计设计题目：OTL功率放大器课程设计摘要功率放大器的作用是给音响放大器的负载RL（扬声器）提供一定的输出功率。
当负载一定时，希望输出的功率尽可能大，输出的信号的非线形失真尽可能的小，效率尽可能的高。
功率放大器的常见电路形式有OTL电路和OCL电路。
有用继承运算放大器和晶体管组成的功率放大器，也有专集成电路功率放大器。
本文设计的是一个OTL 功率放大器，该放大器采用TDA2030音频放大器芯片，TDA2030音频放大器电路是最常用到的音频功率放大电路，TDA2030是高保真集成功率放大器芯片,输出功率大于10W,频率响应为10~1400Hz,输出电流峰值最大可达3.5A。
其内部电路包含输入级、中间级和输出级,且有短路保护和过热保护,可确保电路工作安全可靠。
采用正输出单电源供电。
文中介绍了该放大器和运用LM317三端可调正稳压器集成电路组成的可调稳压电源的具体设计。
其次本次实物产品采用PCB印制电路板制作（单面板）使其性能良好满足1课程设计设计要求和外表美观。
关键词：LM317三端可调正稳压器集成单电源供电电路；OTL功率放大电路；TDA2030音频放大器；交越失真；无输出耦合电容；输出功率；反馈网络；三端可调集成稳压电路；PCB单面板。
2课程设计目录设计要求........................................................................................................................ (1)1、方案论证与对比 (1)1.1、总体方案设计........................................................................................................................ . (1)1.2方案一........................................................................................................................ . (2)1.2 方案二........................................................................................................................ (3)1.3 两种方案的对比........................................................................................................................ .. 42、电源部分的设计 (5)2.1总体方案设计........................................................................................................................ . (5)2.2方案论证与对比........................................................................................................................ (5)2.2.1方案一........................................................................................................................ . (5)2.2.2方案二........................................................................................................................ . (6)2.2.3两种方案的对比........................................................................................................................ (7)3.单元电路设计及元器件选择和电路参数计算 (8)3.1 单元电路设计与原理说明 (8)3.2 电路参数计算........................................................................................................................ (9)3.3功率的计算........................................................................................................................ .. (9)3.4电源部分........................................................................................................................ . (10)4.2 绘制电路原理图.........................................................................................................................114.3 对实物电路进行调试并记录数据 (11)4.3.1电路调整与测试........................................................................................................................ . (11)4.3.2通电观察........................................................................................................................ . (14)4.3.3 OTL功放部分的检测.........................................................................................................................154.4 数据分析及误差分析 (15)5. 设计体会与总结 (15)6、元器件及仪器设备明细表 (16)7、参考文献........................................................................................................................ . (17)8 致谢........................................................................................................................ (18)9 附录........................................................................................................................ .. (18)附录A 相关电路图.........................................................................................................................18附录B：相关芯片资料 (20)3OTL功率放大器设计设计要求1. 额定输出功率P0>=10W2. 负载阻抗RL=8欧3. 采用全部或部分分立元件电路设计一种OTL音频功率放大器。
