深信服是领先的前沿网络设备供应商，旨在通过创新、技术领先的解决方案帮助用户提升互联网带宽价值。
目前深信服的用户已超过14，000家，并在中国以外的多个国家和地区设立了分支机构，用户遍布全球。
咨询电话：800－830－9565服务电话：800－830－6430公司网址：
深信服AD系列应用交付产品打破国外厂商垄断，在同等投入水平下，除获得链路、服务器二合一负载
路由模式部署网桥模式部署
路由器深信服AD系列应用交付设备防火墙
路由器
防火墙
深信服AD 应用交付设备
系列
深信服AD系列应用交付设备产品参数一览表。

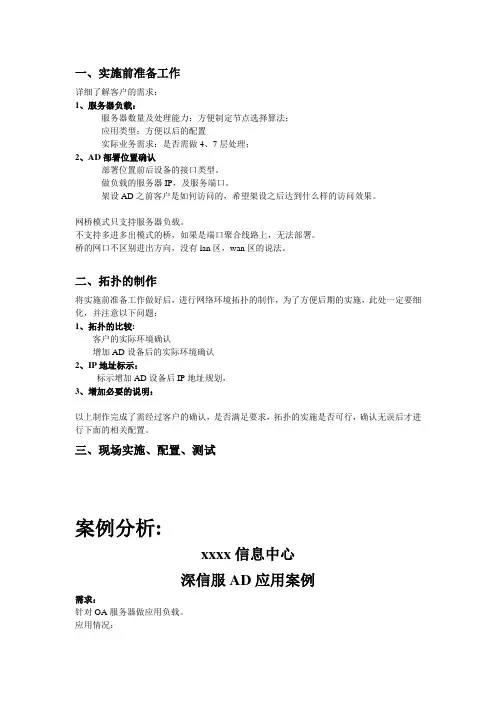

一、实施前准备工作详细了解客户的需求：1、服务器负载：服务器数量及处理能力：方便制定节点选择算法；应用类型：方便以后的配置实际业务需求：是否需做4、7层处理；2、AD部署位置确认部署位置前后设备的接口类型。
做负载的服务器IP，及服务端口。
架设AD之前客户是如何访问的，希望架设之后达到什么样的访问效果。
网桥模式只支持服务器负载。
不支持多进多出模式的桥，如果是端口聚合线路上，无法部署。
桥的网口不区别进出方向，没有lan区，wan区的说法。
二、拓扑的制作将实施前准备工作做好后，进行网络环境拓扑的制作，为了方便后期的实施，此处一定要细化，并注意以下问题：1、拓扑的比较:客户的实际环境确认增加AD设备后的实际环境确认2、IP地址标示：标示增加AD设备后IP地址规划，3、增加必要的说明：以上制作完成了需经过客户的确认，是否满足要求，拓扑的实施是否可行，确认无误后才进行下面的相关配置。
三、现场实施、配置、测试案例分析:xxxx信息中心深信服AD应用案例需求：针对OA服务器做应用负载。
应用情况：之前使用一台OA服务器，发现这台服务器的负载很高，经常CPU，内存不够。
现在需要增加一台服务器。
网络拓扑：解决方案：部署思路：1基本网络配置1.1 网络规划，部署方式，网桥接口及地址1.2 系统路由（回包路由）2应用负载设置大概流程应用端口（服务）-访问地址（IP组）-确定负载的服务器（节点池）-关联起来（虚拟服务）2.1 定义服务（定义访问端口）定义好哪个或者哪些端口需要被AD捕获进行负载操作。
2.2 定义IP组（目的IP）定义哪些目标地址需要被做负载操作，就是客户端实际访问的地址。
2.3 定义节点池（定义服务器IP及服务端口）定义负载服务器，实际需要负载的地址及端口。
2.4 节点状态的查看2.5 配置虚拟服务（关键配置，这步就是应用负载核心配置，它主要就是调用服务\IP组\节点池实现应用负载）具体配置：1基本网络配置1.1网络规划，部署方式，网桥接口及地址网桥地址的配置：注：网桥模式不支持两个口接在同一个vlan内，不支持双网桥模式。
深信服ad实施方案深信服AD实施方案。
一、背景介绍。
深信服AD（Active Directory）是一种用于管理网络中的用户、计算机和其他设备的目录服务。
它可以帮助组织中的用户轻松地访问资源、共享信息以及与其他用户进行沟通。
在当今的企业网络中，AD已经成为了管理和维护网络安全的重要工具。
因此，制定一套科学合理的AD实施方案对于企业的网络安全和管理至关重要。
二、目标与意义。
1. 目标，制定深信服AD实施方案的目标是为了提高企业网络的安全性和管理效率，确保用户能够便捷地访问所需资源，同时保护企业的敏感信息不受未经授权的访问。
2. 意义，AD实施方案的制定和实施将帮助企业建立起一套完善的网络管理体系，提高网络安全性，降低管理成本，提升员工工作效率，为企业的发展提供有力的支持。
三、实施步骤。
1. 网络规划，在实施AD之前，需要对企业网络进行全面规划，包括网络拓扑结构、IP地址分配、子网划分等，确保AD的顺利实施。
2. 系统部署，根据企业规模和需求，选择合适的深信服AD产品，进行系统部署和配置，包括域控制器、组策略、用户账号管理等。
3. 用户培训，对企业员工进行AD系统的使用培训，包括账号登录、密码管理、文件共享等操作，提高员工对AD系统的使用熟练度。
4. 安全策略，建立完善的安全策略，包括访问控制、身份认证、加密传输等，确保企业网络的安全性和数据的保密性。
5. 运维管理，建立AD系统的运维管理流程，包括日常监控、故障处理、性能优化等，确保AD系统的稳定运行。
四、实施方案的优势。
1. 提高安全性，通过AD的身份认证和访问控制机制，加强对企业网络的安全防护，防止未经授权的访问和数据泄露。
2. 提升管理效率，AD可以集中管理用户账号、计算机、打印机等资源，简化了企业的管理工作，提高了管理效率。
3. 降低成本，通过AD的集中管理和自动化运维，降低了企业的IT管理成本，提升了企业的整体竞争力。
五、实施方案的风险及对策。
深信服上网行为管理部署方式及功能实现配置说明（标化院）设备出厂的默认IP见下表：AC支持安全的HTTPS登录，使用的是HTTPS协议的标准端口登录。
如果初始登录从LAN口登录，那么登录的URL为：，默认情况下的用户名和密码均为admin。
设备正常工作时POWER灯常亮，W AN口和LAN口LINK灯长亮，ACT灯在有数据流量时会不停闪烁。
ALARM红色指示灯只在设备启动时因系统加载会长亮（约一分钟），正常工作时熄灭。
如果在安装时此红灯长亮，请将设备掉电重启，重启之后若红灯一直长亮不能熄灭，请与我们联系。
『部署模式』用于设置设备的工作模式，可设定为路由模式、网桥模式或旁路模式。
选择一个合适的部署模式，是顺利将设备架到网络中并且使其能正常使用的基础。
路由模式：设备做为一个路由设备使用，对网络改动最大，但可以实现设备的所有的功能；网桥模式：可以把设备视为一条带过滤功能的网线使用，一般在不方便更改原有网络拓扑结构的情况下启用，平滑架到网络中，可以实现设备的大部分功能；旁路模式：设备连接在内网交换机的镜像口或HUB上，镜像内网用户的上网数据，通过镜像的数据实现对内网上网数据的监控和控制，可以完全不需改变用户的网络环境，并且可以避免设备对用户网络造成中断的风险，但这种模式下设备的控制能力较差，部分功能实现不了。
选择【导航菜单】中的『网络配置』→『部署模式』，右边进入【部署模式】编辑页面，点击开始配置，会出现『路由模式』、『网桥模式』、『旁路模式』的选项，选择想要配置的网关模式。
路由模式：是把设备作为一个路由设备使用，一般是把设备放在内网网关出口的位置，代理局域网上网；或者把设备放在路由器后面，再代理局域网上网。
配置方法：第一步：先配置设备，通过默认IP登录设备，比如通过LAN口登录设备，LAN口的默认IP是10.251.251.251/24，在电脑上配置一个此网段的IP地址，通过登录设备，默认登录用户名/密码是：admin/admin。
AD旁路部署实现链路负载案例需求：链路情况：外网有电信、移动两条链路，没做链路选择，电信线路做了端口映射，外网用户都是通过访问电信链路的IP来访问服务器的，导致移动的用户访问的时候速度很慢，现在提出入站链路负载的需求。
网络拓扑：解决方案：部署思路：通过在域名注册提供商处修改域名NS记录，深信服AD设备获得域名解析权，深信服实现一个域名绑定多个运营商的公网地址，负责解析来自多个运营商用户的域名解析请求。
在接受到DNS解析请求之后，深信服AD设备会先检查出口链路的实时状态是否健康，一旦发现有线路故障，会第一时间把故障链路排除出地址分配的名单，然后做短信告警。
之后再根据设定的负载策略实现接入用户访问IP地址的分配，如电信的用户通过电信的线路访问内部资源，移动的用户通过移动的线路访问内部资源；此外，深信服AD还可以通过两条链路做反向查询，根据RTT时间动态判断链路的好坏，并且综合以上两个参数返回相应的IP地址。
这样即便是有些出口链路有限，不可避免的出现跨运营商访问的情况下，也能给远端接入用户选择最快的接入线路。
用户修改：1、用户到用户到公网域名服务商去申请一个NS记录和一个A记录，一个域名对应二个IP地址，并把域名解惑指到AD。
2、路由器接口配置移动地址、增加路由、地址映射。
3、AD接服务器交换机，配置内网地址。
DNS策略实现原理1、没有AD时，客户端（PC）要访问时，DNS请求数据包为：1-3-4-2，通过运营商的DNS服务器或域名提供商请求的地址，获得的地址是电信的IP地址，故无论电信还是移动访问网站都是通过电信访问，移动的用户会感觉很慢；2、加上AD（负载均衡，接有电信和移动两条外网线路）后，通过在域名服务商添加一条NS记录和A记录后，域名请求最终会发到AD，由我们AD设备做解析。
此时DNS 请求数据包为：1-3-4-5-6-2，即用户请问的地址时，rootDNS会告知localDNS 到AD去请求，然后localDNS发请求到AD上，AD会识别发请求的源地址是电信还是移动，如果是电信的就返回电信地址给localDNS，如果是移动的就返回移动地址，实现访问网站的链路负载。
SANGFOR_AD_6.4_设备管理_序列号_用户配置指导书深信服科技有限公司文档编号AD_CONF_07_01审核huangbing修订记录版本时间修订内容1.02016年7月目录1说明 (1)1.1文档说明 (1)1.2缩写和标志说明 (1)1.3使用反馈 (1)2应用场景 (2)3模块介绍及运用 (2)3.1设备管理 (2)3.1.1管理网口 (2)3.1.2日期/时间 (4)3.1.3配置备份与恢复 (5)3.1.4关机/重启 (7)3.1.5WebConsole (8)4序列号 (12)4.1应用分析授权 (14)4.2安全分析授权 (14)5用户 (16)1说明1.1文档说明本文档深信服公司及其许可者版权所有，并保留一切权利。
未经本公司书面许可，任何单位和个人不得擅自摘抄、复制本书内容的部分或全部，并不得以任何形式出版传播。
由于产品版本升级或其他原因，本手册内容有可能变更。
深信服保留在没有任何通知或者提示的情况下对本手册的内容进行修改的权利。
本手册仅作为使用指导，深信服尽全力在本手册中提供准确的信息，但是并不确保手册内容完全没有错误。
1.2缩写和标志说明本文中AD均指应用交付管理系统。
本文还采用各种醒目标志来表示在操作过程中应该特别注意的地方，这些标志的意义如下：小心、注意：提醒操作中应注意的事项，不当的操作可能会导致设置无法生效、数据丢失或者设备损坏。
说明、提示、窍门：对操作内容的描述进行必要的补充和说明1.3使用反馈如果您在使用过程中发现本资料的任何问题，欢迎及时反馈给我们，可以通过反馈到深信服技术支持论坛：用户支持邮箱：*******************.cn技术支持热线电话：400-630-6430感谢您的支持与反馈，我们将会做的更好！2应用场景方便现场部署和网络维护人员了解如何登陆和管理AD设备；掌握设备配置的备份与恢复；在设备界面简单调试AD。
了解设备开通了哪些授权以及可以使用设备具体功能和对应功能的应用场景。
深信服科技AD多链路负载方案深信服科技有限公司2015年04月09日多链路负载均衡解决方案文档密级：公开目录第1章概述 (1)第2章需求分析 (2)第3章深信服多链路负载均衡解决方案 (2)3.1网络拓扑 (2)3.2方案描述 (3)3.2.1方案设计 (3)3.2.2方案实现 (3)3.3就近性算法 (4)3.4其它链路负载算法 (5)3.5智能优化技术 (5)3.6健康检查机制 (5)3.7单边加速技术 (6)3.8商业智能分析 (6)第4章优势技术介绍 (7)4.1单边加速技术 (7)4.2商业智能分析 (8)4.3智能优化技术 (9)4.3.1DNS透明代理 (9)4.3.2链路繁忙控制 (9)4.3.3智能路由技术 (10)4.3.4智能告警技术 (10)第5章负载均衡 (11)5.1.1深信服AD助力联想移动实现负载均衡 (11)5.1.2AD链路负载性能参数与预算 (13)第1章概述随着互联网技术的不断发展，企业开始更多地使用互联网来交付其关键业务应用，企业生产力的保证越来越多的依赖于企业IT架构的高可靠运行，尤其是企业数据中心关键业务应用的高可用性，所以企业越来越关注如何在最大节省IT成本的情况下维持关键应用7×24小时工作，保证业务的连续性和用户的满意度。
然而，由于运营商之间的互连互通一直存在着瓶颈问题。
例如，通过电信建立的应用服务器，如果是联通的用户访问该资源的时候，访问延时有几百甚至上千毫秒，用户访问时，可能会出现应用响应缓慢、甚至无响应造成无法访问的问题。
这样企业在建立应用服务器时，如果用户采用单条接入链路，无论是采用电信还是联通网络链路，势必都会造成相应的联通或电信用户访问非常缓慢。
如果只保持一条到公共网络的连接链路，则意味着频繁的单点故障和脆弱的网络安全性。
在互联网链路的稳定性日益重要的今天，显然，单个互联网无法保证应用服务的质量和应用的可用性以及可靠性，而应用服务的中断，直接影响业务开展，将会带来重大损失。
深信服aDesk桌面云实施方案深信服aDesk桌面云实施方案一、环境准备1.1 需求确认在部署aDesk之前，需要确定使用需求，包括以下方面：桌面环境：桌面操作系统的类型、数量，桌面需要使用的软件，典型的使用场景和操作惯等；终端需求：用于接入云桌面的终端类型：aDesk、PC或移动终端；外设需求：需要在桌面中使用的USB/COM类型的外设硬件，以及硬件相关的驱动和软件等；网络环境：包括部署的位置、线路类型、IP规划，以及终端接入网络的带宽和线路质量等。
举个例子，软件需求可能包括office办公软件、foxmail客户端、Google chrome浏览器，外设需求可能包括网络打印机、高拍仪、扫描仪、U盘，终端需求可能是aDesk-STD-100瘦终端，桌面系统可能是业务员系统（还原模式）Win7X86 C盘30G系统盘D盘30G数据盘（不还原桌面）领导办公（专用模式）Win7X86 30G系统盘30G数据盘。
1.2 方案规划确定需求后，需要进行部署前规划，包括VMP主机选择、资源计算、IP规划、版本选择、部署位置等。
1.2.1 主机要求可以选择使用客户现有服务器安装VMP，或者使用预装VMP的深信服桌面云一体机VDS设备。
如果使用客户现有服务器安装VMP，对服务器有如下基本要求：CPU：必须支持XXX VT-x技术；内存：至少4GB以上内存；磁盘：至少60GB以上磁盘容量；其他：至少1张千兆有线网卡。
举个例子，可以选用3台VDS-5050一体机，用于搭建桌面云数据中心。
1.2.2 资源分配对VMP主机所需的硬件资源进行计算，遵循如下计算原则：虚拟机之间，CPU为竞争关系。
当多个虚拟机运行在同一个CPU核心上时，虚拟机之间会相互抢占CPU资源，如果某个虚拟机持续占用CPU，则其他虚拟机的使用会受到影响，体验会很卡。
所以选择的服务器CPU核心数尽可能多（允许超线程），主频尽可能高，保证每个虚拟机都能利用CPU资源。
