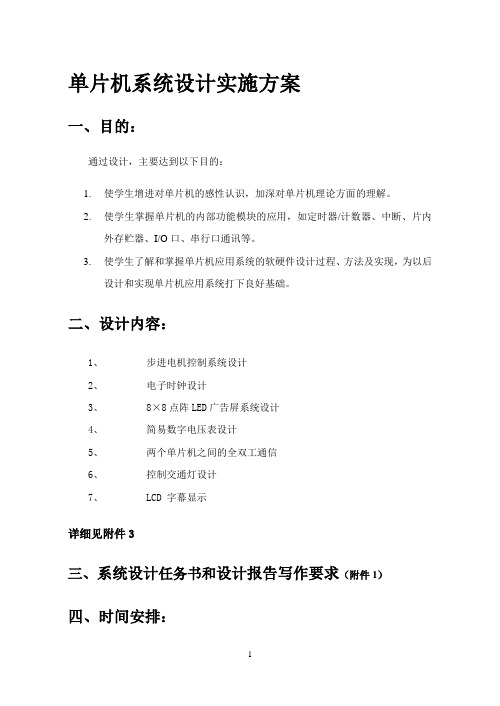

单片机系统设计实施方案一、目的：通过设计，主要达到以下目的：1.使学生增进对单片机的感性认识，加深对单片机理论方面的理解。
2.使学生掌握单片机的内部功能模块的应用，如定时器/计数器、中断、片内外存贮器、I/O口、串行口通讯等。
3.使学生了解和掌握单片机应用系统的软硬件设计过程、方法及实现，为以后设计和实现单片机应用系统打下良好基础。
二、设计内容：1、步进电机控制系统设计2、电子时钟设计3、8×8点阵LED广告屏系统设计4、简易数字电压表设计5、两个单片机之间的全双工通信6、控制交通灯设计7、LCD 字幕显示详细见附件3三、系统设计任务书和设计报告写作要求（附件1）四、时间安排：第13周理论，第14－16周实操，具体安排见附件2六、分组与指导老师：指导教师：理论：王建春实操：邝禹聪、姚超友、姚伟江、陈东青、李秋平、谭兆湛、何伟章、陈锐鸿、朱鹰、欧阳志芳七、考核办法及成绩：1、考核办法：演示所设计的系统；回答教师所提出的问题；查看课程设计报告；考勤情况。
2、考核成绩：分为优、良、中、及格和不及格。
八、单片机操作流程18-20周：1. 设计原理图时间：2天地点： B8-3062. 设计PCB板时间：2天（老师检查没问题后发放电子材料）地点： B8-3063. 腐蚀PCB板和焊接时间：1-2天地点： B8-4楼卫生间和B7-3044. 编写程序调试时间：4天地点： B8-3065. 编写设计说明书时间：训练过程地点：B8-306单片机系统设计设计任务书一、步进电机控制系统设计1.系统功能：(1)步进电机转速分为3级，依次是30 、120、240(r/min)。
电机可实现正、反转，可通过键盘输入要求的转速。
(2)电机的正反转和转速用LED管显示出来。
(3)电机启动时有升速过程。
2.系统硬件电路设计(1)单片机采用MCS51系列AT89s52(2)键盘为4×4行列式键盘，按键设有10个数字键0……9，和6个功能键依次是：正转、反转、回车、启动、停止、清屏。
单片机系统开发流程1. 硬件设计硬件设计是单片机系统开发的第一步，它涉及到电路原理图设计、PCB布局和元器件选型等工作。
1.1 电路原理图设计根据项目需求，使用相应的EDA软件（如Altium Designer、Cadence等）进行电路原理图设计。
在设计过程中，需要注意以下几点： - 确定单片机型号和外部器件的连接方式，包括引脚定义和功能。
- 根据外设模块的要求进行接口设计，如LCD显示屏、按键、传感器等。
- 考虑电源管理电路，包括稳压器、滤波电容和保护电路等。
- 进行信号调试和仿真验证，确保原理图没有错误。
1.2 PCB布局根据电路原理图进行PCB布局设计。
在布局过程中，需要注意以下几点： - 根据外部器件的位置和尺寸进行布局安排，尽量减少信号线的长度和干扰。
- 分析信号线的走向和层次分配，在不同层次上布置不同类型的信号线（如时钟线、数据线、地线等）。
- 合理安排元器件的焊盘位置和间距，方便手工焊接或自动插件。
- 添加必要的电源和地平面，增强电磁兼容性（EMC）和信号完整性（SI）。
1.3 元器件选型根据项目需求和硬件设计要求，选择合适的元器件。
在选型过程中，需要注意以下几点： - 确定单片机型号，考虑处理器性能、存储容量、接口等因素。
- 根据外设模块的要求选择合适的器件，如LCD显示屏、按键、传感器等。
- 考虑元器件的可获得性、价格和可靠性等因素。
2. 软件开发软件开发是单片机系统开发的核心环节，它涉及到嵌入式软件编程和调试等工作。
2.1 嵌入式软件编程根据项目需求和硬件设计要求，选择合适的嵌入式开发平台（如Keil、IAR Embedded Workbench等），进行软件编程。
在编程过程中，需要注意以下几点：- 编写初始化代码，配置单片机的时钟源、引脚功能和外设模块等。
- 设计主程序框架，包括任务调度、中断处理和状态机控制等。
- 编写驱动程序，实现对外设模块的控制和数据交互。
《基于51单片机的温度控制系统设计与实现》篇一一、引言在现代工业控制领域，温度控制系统的设计与实现至关重要。
为了满足不同场景下对温度精确控制的需求，本文提出了一种基于51单片机的温度控制系统设计与实现方案。
该系统通过51单片机作为核心控制器，结合温度传感器与执行机构，实现了对环境温度的实时监测与精确控制。
二、系统设计1. 硬件设计本系统以51单片机为核心控制器，其具备成本低、开发简单、性能稳定等优点。
硬件部分主要包括51单片机、温度传感器、执行机构（如加热器、制冷器等）、电源模块等。
其中，温度传感器负责实时监测环境温度，将温度信号转换为电信号；执行机构根据控制器的指令进行工作，以实现对环境温度的调节；电源模块为整个系统提供稳定的供电。
2. 软件设计软件部分主要包括单片机程序与上位机监控软件。
单片机程序负责实时采集温度传感器的数据，根据设定的温度阈值，输出控制信号给执行机构，以实现对环境温度的精确控制。
上位机监控软件则负责与单片机进行通信，实时显示环境温度及控制状态，方便用户进行监控与操作。
三、系统实现1. 硬件连接将温度传感器、执行机构等硬件设备与51单片机进行连接。
具体连接方式根据硬件设备的接口类型而定，一般采用串口、并口或GPIO口进行连接。
连接完成后，需进行硬件设备的调试与测试，确保各部分正常工作。
2. 软件编程编写51单片机的程序，实现温度的实时采集、数据处理、控制输出等功能。
程序采用C语言编写，易于阅读与维护。
同时，需编写上位机监控软件，实现与单片机的通信、数据展示、控制指令发送等功能。
3. 系统调试在完成硬件连接与软件编程后，需对整个系统进行调试。
首先，对单片机程序进行调试，确保其能够正确采集温度数据、输出控制信号。
其次，对上位机监控软件进行调试，确保其能够与单片机正常通信、实时显示环境温度及控制状态。
最后，对整个系统进行联调，测试其在实际应用中的性能表现。
四、实验结果与分析通过实验测试，本系统能够实现对环境温度的实时监测与精确控制。
简述单片机系统的开发流程单片机系统是指由单片机芯片、外围电路和软件程序组成的一种嵌入式系统。
单片机系统的开发流程包括硬件设计、软件开发和系统调试等多个阶段。
1. 硬件设计阶段硬件设计是单片机系统开发的第一步，主要包括电路设计和PCB设计两个部分。
(1) 电路设计：根据系统需求，选择合适的单片机芯片和外围器件，设计电路原理图。
在电路设计过程中，需要考虑功耗、时钟频率、IO口数量、通信接口等因素，并根据需求进行电源供应、时钟电路、外设接口电路等设计。
(2) PCB设计：根据电路原理图，进行PCB的布线设计。
通过布线设计，将电路原理图中的元器件进行合理的布局和连接，以满足信号传输、电源供应等要求。
在PCB设计过程中，需要注意信号完整性、电源稳定性、阻抗匹配等问题。
2. 软件开发阶段软件开发是单片机系统开发的核心部分，主要包括编写程序和调试两个环节。
(1) 编写程序：根据系统需求和硬件设计，选择合适的开发工具和编程语言，编写单片机的软件程序。
在编写程序过程中，需要了解单片机的指令集、寄存器配置、中断处理等相关知识，并根据需求实现系统的各项功能。
(2) 调试：将编写好的软件程序下载到单片机芯片中，通过调试工具进行调试。
调试过程中，可以通过单步执行、断点调试等方式，逐步检查程序的运行情况，发现并解决程序中的错误和问题。
调试完成后，可以对系统的功能进行验证和优化。
3. 系统调试阶段系统调试是单片机系统开发的最后一步，主要包括硬件调试和软件调试两个环节。
(1) 硬件调试：通过仪器设备和测试工具，对硬件电路进行测试和验证。
主要包括电源稳定性、信号传输、外设功能等方面的测试。
在硬件调试过程中，可以使用示波器、逻辑分析仪等工具对信号进行观测和分析，发现并解决硬件电路中的问题。
(2) 软件调试：在硬件调试完成后，对软件程序进行全面的功能测试。
通过输入不同的参数和数据，验证系统的各项功能是否正常运行。
在软件调试过程中，可以使用调试工具和仿真器对程序进行调试和测试，以确保系统的稳定性和可靠性。
单片机系统的设计课程设计一、课程目标知识目标：1. 让学生理解单片机系统的基本原理和组成，掌握其设计流程和方法。
2. 使学生掌握单片机编程的基础知识，能运用C语言或汇编语言进行简单程序编写。
3. 帮助学生了解单片机系统在实际应用中的功能与作用，如智能家居、机器人等。
技能目标：1. 培养学生具备独立设计单片机系统的能力，包括硬件电路设计和软件编程。
2. 提高学生运用单片机解决实际问题的能力，如数据采集、信号处理等。
3. 培养学生动手实践和团队协作的能力，能够完成课程项目的设计与实施。
情感态度价值观目标：1. 培养学生对单片机系统设计和开发产生兴趣，提高其学习积极性和主动性。
2. 培养学生具备创新精神和实践意识，敢于尝试新方法，解决实际问题。
3. 培养学生具备良好的团队合作精神和沟通能力，能够在团队中发挥积极作用。
课程性质：本课程为实践性较强的学科，要求学生在理解理论知识的基础上，动手实践，完成单片机系统的设计与实现。
学生特点：学生具备一定的电子技术基础和编程能力，对单片机系统有一定了解，但实践经验不足。
教学要求：结合学生特点，注重理论与实践相结合，充分调动学生的积极性，培养其创新能力和实践能力。
通过课程学习，使学生能够达到上述课程目标，为后续专业课程学习和实际工程应用打下坚实基础。
二、教学内容1. 单片机系统概述：介绍单片机的基本概念、发展历程、应用领域及未来发展趋势。
- 教材章节：第一章 单片机概述2. 单片机硬件结构：讲解单片机的内部结构、工作原理、主要性能指标及硬件连接方式。
- 教材章节：第二章 单片机硬件结构3. 单片机编程语言：学习单片机编程所需的基础知识，包括C语言和汇编语言。
- 教材章节：第三章 单片机编程语言4. 单片机I/O口编程：介绍I/O口的基本操作方法，包括输入、输出、中断等。
- 教材章节：第四章 单片机I/O口编程5. 单片机系统设计流程与方法：讲解单片机系统设计的步骤、方法及注意事项。

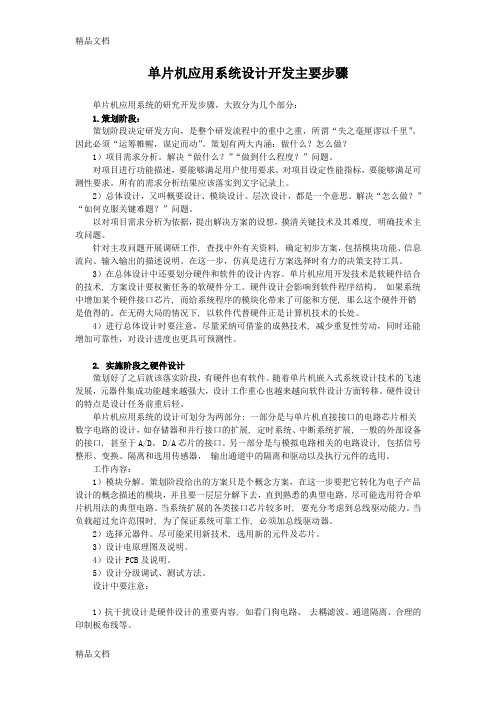

单片机应用系统设计开发主要步骤单片机应用系统的研究开发步骤，大致分为几个部分：1.策划阶段：策划阶段决定研发方向，是整个研发流程中的重中之重，所谓“失之毫厘谬以千里”。
因此必须“运筹帷幄，谋定而动”。
策划有两大内涵：做什么？怎么做？1）项目需求分析。
解决“做什么？”“做到什么程度？”问题。
对项目进行功能描述，要能够满足用户使用要求。
对项目设定性能指标，要能够满足可测性要求。
所有的需求分析结果应该落实到文字记录上。
2）总体设计，又叫概要设计、模块设计、层次设计，都是一个意思。
解决“怎么做？”“如何克服关键难题？”问题。
以对项目需求分析为依据，提出解决方案的设想，摸清关键技术及其难度, 明确技术主攻问题。
针对主攻问题开展调研工作, 查找中外有关资料, 确定初步方案，包括模块功能、信息流向、输入输出的描述说明。
在这一步，仿真是进行方案选择时有力的决策支持工具。
3）在总体设计中还要划分硬件和软件的设计内容。
单片机应用开发技术是软硬件结合的技术, 方案设计要权衡任务的软硬件分工。
硬件设计会影响到软件程序结构。
如果系统中增加某个硬件接口芯片, 而给系统程序的模块化带来了可能和方便, 那么这个硬件开销是值得的。
在无碍大局的情况下, 以软件代替硬件正是计算机技术的长处。
4）进行总体设计时要注意，尽量采纳可借鉴的成熟技术, 减少重复性劳动，同时还能增加可靠性，对设计进度也更具可预测性。
2. 实施阶段之硬件设计策划好了之后就该落实阶段，有硬件也有软件。
随着单片机嵌入式系统设计技术的飞速发展，元器件集成功能越来越强大，设计工作重心也越来越向软件设计方面转移。
硬件设计的特点是设计任务前重后轻。
单片机应用系统的设计可划分为两部分: 一部分是与单片机直接接口的电路芯片相关数字电路的设计，如存储器和并行接口的扩展, 定时系统、中断系统扩展, 一般的外部设备的接口, 甚至于A/D、 D/A芯片的接口。
另一部分是与模拟电路相关的电路设计, 包括信号整形、变换、隔离和选用传感器，输出通道中的隔离和驱动以及执行元件的选用。
基于单片机的温度控制系统设计方案设计方案：1. 系统概述：本温度控制系统采用单片机作为核心控制器，通过对温度传感器的采集并对温度进行处理，控制继电器的开关状态，实现对温度的精确控制。
系统可广泛应用于家庭、工业、医疗等领域中的温度控制需求。
2. 硬件设计：a. 单片机选择：根据系统需求，我们选择适用于温度控制的单片机，如8051、PIC、STM32等，具备较高的性能和稳定性。
b. 传感器：采用温度传感器（如DS18B20）进行温度的精确测量，传感器将温度值转化为数字信号进行输出，供单片机进行处理。
c. 屏幕显示：选用LCD液晶屏幕，实时显示当前温度值和设定的目标温度值。
3. 软件设计：a. 数据采集：单片机通过GPIO口连接温度传感器，采集传感器输出的数字信号，并进行AD转换，将模拟信号转化为数字信号。
b. 控制策略：单片机通过比较当前温度值和设定的目标温度值，根据控制算法判断是否需要开启或关闭继电器，从而实现对温度的控制。
c. 温度显示：单片机通过串口通信或I2C通信与LCD屏幕进行数据传输和显示，使用户能够随时了解当前温度和设定的目标温度。
4. 控制算法设计：a. ON/OFF控制：当当前温度值超过设定的目标温度值时，继电器闭合，使制冷或加热设备开始工作；当当前温度值低于设定的目标温度值时，继电器断开，使制冷或加热设备停止工作，实现温度的维持控制。
b. PID控制：根据温度的测量值和设定值，通过比例、积分、微分三个环节的控制，精确调节控制设备的工作状态，使温度尽可能接近设定值。
5. 系统实现和调试：a. 硬件连接：根据设计制作电路板，并连接单片机、温度传感器、继电器、液晶显示器等组件。
b. 程序编写：按照软件设计进行程序编写，并进行单片机的初始化设置、温度数据的采集和处理、继电器的控制等功能的实现。
c. 系统调试：通过实际应用场景中的温度测试数据，验证系统的稳定性和准确性，并根据实际情况进行调试和优化，确保系统达到要求的温度控制效果。
单片机控制系统的设计与实现单片机在现代电子产品中应用日益广泛。
通过对某一控制系统的设计与实现，本文旨在介绍单片机控制系统的基本原理、流程、结构及其开发环境。
一、单片机控制系统基本原理单片机控制系统是指通过单片机对某一设备或系统进行控制和管理的系统。
其基本原理是：将外部传感器或信号通过单片机的输入端口获取，并进行加工处理和逻辑运算。
然后根据控制程序的指令，通过单片机的输出端口输出控制信号，给被控制的设备或系统达到控制目的。
二、单片机控制系统流程单片机控制系统的具体流程如下：1.设计控制程序：控制程序通常由C语言编写，根据控制要求设计程序的基本架构和逻辑。
2.硬件设计：包括外部接口电路的设计及连接方式、输入信号的滤波和处理电路以及输出信号的放大和保护电路等。
3.编译烧录：将编写好的C语言程序编译成单片机自己的机器语言，并烧录到单片机的存储器中。
4.系统调试：包括单片机的上电复位、外设初始化和相关寄存器设置，调试控制程序中的代码和参数，检查控制效果和系统稳定性，以及修正问题和改进控制系统的功能。
三、单片机控制系统结构单片机控制系统的结构一般包括以下三个部分：1.外设部分：包括外部传感器或信号的采集部分、显示设备的输出部分等。
2.单片机微控制器：通常采用8051、PIC、AVR等微控制器。
它是整个控制系统的核心，用于执行控制程序，完成信号输出和输入等任务。
3.电源和供电模块：为整个单片机控制系统提供电源和电压稳定模块。
四、单片机控制系统开发环境单片机控制系统的开发环境一般包括以下几个方面：1.开发工具：包括集成开发环境（IDE）、编译器、调试器等。
2.仿真工具：可用于模拟单片机和外设，可提前进行系统调试和优化。
3.实验板设计：为单片机实现软硬件开发提供平台，实现系统的可靠性和稳定性。
4.资料和学习资源：这包括参考资料、电子书、教程、样例程序以及相关技术社区等。
五、总结单片机控制系统的设计和实现是一个复杂的过程，需要综合考虑软硬件平台、系统要求、环境因素和操作特点等因素。
单片机的系统开发设计方案1 绪论1.1 系统开发背景和系统设计的意义自单片机出现至今，单片机技术已走过了近20 年的发展路程。
纵观20 年来单片机发展历程可以看出，单片机技术的发展以微处理器（MPU技术及超大规模集成电路技术的发展为先导，以广泛的应用领域为拉动，表现出较微处理器更具个性的发展趋势。
与此同时在市场上以单片机为核心控制器的产品更是层出不穷，各种家用电器、智能仪器仪表、医疗器械、机电一体化、实时工业控制、交通领域无不用到单片机。
从目前单片机的发展趋势来看，单片机控制技术已成为电子设计技术及计算机技术不可缺少的一个重要部分，因此单片机系统在电子世界里有着较好的前景，进行单片机的系统开发设计在当今电子领域有着重大的意义。
1.2 设计目标该设计要求实现：（1）、能够进行D/A 转换功能；（2）、能够进行A/D 转换功能；（3）、设计串行通信接口，实现与PC机的通信；（4）、具有人机对话功能，可通过键盘进行输入；（5））LED显示器能够根据按键的输入进行相应的显示；（6）、自制+5V 稳压电源。
设计结果要求：完成电路的设计，硬件电路应该设计出原理图并画出PCB板图，完成软件程序的编写（包括流程图和部分源代码）。
1.3 设计方案的选择根基设计目标的要求，此系统可以采用以下两种设计方案来实现。
方案一：设计的方框图如图1所示：图1方案一设计方框图从方案一的方框图中我们可以看出用此设计方案设计的系统由信号源即被测对象、传感器、多路模拟开关、采样保持电路、A/D转换电路、控制电路、PC机、D/A转换电路、低通滤波电路、功率放大电路、激励装置、电源电路等部分组成。
此方案的特点是：硬件电路的实现相当的复杂，用到的元器件也较多；而且整个系统的控制过程用软件实现起来也比较的困难。
总之是软件和硬件的实现都比较的复杂。
方案二：设计的方框图如图2所示：图2方案二设计方框图从方案二的设计方框图中可以看出用此方案设计的系统由电源电路、数据采集放大电路、A/D转换电路、D/A转换电路、MAX232I行接口电路、单片机外围电路、LED显示电路、键盘电路等部分组成。
单片机最小系统设计单片机最小系统是指由单片机与外围电路构成的最小功能完整的系统。
在单片机设计中，最小系统起到了连接单片机和外界外设的桥梁作用。
本文将从电源、晶振、复位电路以及外设接口等方面详细讨论单片机最小系统的设计。
一、电源设计在单片机系统中，合理的电源设计对于保证系统正常运行非常重要。
通常情况下，单片机系统需要提供稳定的电压供给，并且需要考虑到不同功耗的模块之间的电源隔离。
为了满足这些需求，可以使用稳压芯片对电源进行调整和稳定，同时添加滤波电容以保证电源的稳定性。
二、晶振电路设计单片机系统需要一个可靠的时钟源来提供精确的计时功能。
晶振电路是实现单片机时钟源的重要组成部分。
一般来说，晶振电路由晶体振荡器和负载电容构成。
在设计晶振电路时，需要注意选择合适的晶振频率以及相应的负载电容。
三、复位电路设计复位电路是单片机系统中不可或缺的一部分，它能够在系统上电或异常情况下将单片机恢复到初始状态。
常见的复位电路包括电源按键复位电路和复位电路。
在设计复位电路时，需要考虑到稳定的复位电平、合适的延时电路以及可靠的触发条件。
四、外设接口设计外设接口设计是单片机最小系统中的重要环节。
通过合适的外设接口设计，可以实现单片机与外界设备的连接和通信。
常见的外设接口包括串口、并口、I2C接口等。
在设计外设接口时，需要充分考虑接口的稳定性、兼容性以及通信速率的要求。
五、系统调试与测试在完成单片机最小系统的硬件设计后，需要进行系统的调试和测试。
通过合理的调试和测试措施，可以保证系统的稳定性和可靠性。
常见的调试工具包括示波器、逻辑分析仪等。
通过这些工具，可以对单片机系统进行信号捕获、时序分析等操作，以确保系统的正常运行。
六、总结单片机最小系统设计是单片机开发中的重要环节。
通过合理的电源设计、晶振电路设计、复位电路设计以及外设接口设计，可以实现单片机与外界设备的连接和通信。
在系统设计完成后，需要进行系统的调试和测试，以确保系统的稳定性和可靠性。
