三相电表电费计算公式
三相电表电费计算公式：
单价（元）=电费总额÷总用电量；
电费总额（元）=总用电量（度）×单价（元）；
峰谷费用（元）=峰电量（度）×峰单价（元）+谷电量（度）×谷单价（元）；
总电费（元）=峰谷费用（元）+月度服务费（元）+附加费（元）+电
调节服务费（元）+电度损耗费（元）；
电度损耗费（元）=实际用电量（度）×电度损耗率（%）×单价（元）。
动态电阻应变仪原理、检定及维护摘要：文章介绍了动态电阻应变仪工作原理及应用、阐述检定步骤，总结使用和维护注意事项。
关键词：动态电阻应变仪；原理；检定；维护1 动态电阻应变仪的原理及应用应变仪是测量结构及材料在荷载作用下变形的应力分析仪器。
如果配备相应的传感器，也可测量力、压力、扭矩、位移、振幅等物理量或物理量变化过程。
它是实验应力分析的可靠工具。
应变仪按其测量应变变化频率范围可分为静态应变仪和动态应变仪。
动态电阻应变仪应用于测量随时间变化的动态应变，其工作频率一般在5千赫兹以下。
它由测量电桥、放大器和滤波器等组成。
动态应变仪要与记录器配套使用，记录结果可直接反映被测应变信号的大小和变化。
常用动态应变仪有：江苏东华测试技术股份有限公司生产的dh5908g无线动态应变测试分析系统，日本生产的pcd-300动态应变仪，北京东方振动和噪声技术研究所生产的sa-4动态应变仪，日本生产的dra-107a动态数据采集仪，德国生产的cronos-pl2-dio动态应变仪。
动态应变仪应用实例有：飞机发动机涡轮转子叶片台架试验，用高温应变计测叶片动应力，模拟返回舱结构在起吊和运输过程中动应力测试，空调机管路动应力测试，铁路机车转向架构架动应力测试。
2 动态电阻应变仪的检定步骤由于电阻应变仪的广泛使用，对电阻应变仪进行定期校准或检定，以确保其测量结果的准确、可靠是十分必要的。
根据jjg 623-2005《电阻应变仪》检定规程，动态电阻应变仪后续检定需要检定外观和开关状态、示值误差、非线性误差、标定值误差、衰减误差、频响误差、低通滤波器滤波特性、零位漂移和示值稳定性等项目。
其检定一般步骤和方法如下：（1）按仪器说明书所规定的方法接线，预热，对应变仪外观和开关状态进行检查，然后将动态应变仪进行零位平衡和灵敏度调定。
（2）示值误差检定：若被检应变仪系统由“应变仪+数据采集器+计算机”组成，则需进行该项检定。
用标准模拟应变量校准器给出被检定点的标准应变值，从计算机上读取该应变读数值，计算被检应变仪系统示值误差。
动态电阻应变仪仪器概述动态电阻应变仪是一种用于测量材料动态应变特性的仪器，主要应用于材料动态力学性能测试、材料高速碰撞试验、爆炸冲击试验等领域。
该仪器利用负载电阻和微弱电压的变化来测量材料的应变特性和变形速率。
工作原理动态电阻应变仪的工作原理是利用材料在受到外力作用时发生的应变使其电阻发生变化。
仪器的测试电路包括电流源、负载电阻、标准电阻和电压输入模块。
当电流通过测试物体时，其电阻随着受力的大小和方向发生变化，可以通过电压输入模块感测到电阻的变化，从而得到受力和应变的关系。
仪器特点动态电阻应变仪具有以下特点：1.高灵敏度：该仪器所采用的负载电阻和标准电阻均具有高灵敏度，可以精确测量材料的微小变化。
2.宽测试范围：该仪器可测试多种材料的动态应变特性，与材料的硬度、密度、形状等因素无关。
3.高精度：该仪器具有高精度、高分辨率的特点，可测量微弱应变信号。
4.易操作：该仪器操作简单，易于掌握，方便实用。
应用领域由于动态电阻应变仪可以对材料动态应变特性进行精确测量，因此在材料科学和工程领域有着广泛的应用。
主要应用于以下领域：1.材料的高速碰撞试验：在汽车和船舶设计中，需要对部件在高速碰撞时的应力和变形进行测试，动态电阻应变仪可以精确测量碰撞时的应变和变形速率。
2.爆炸冲击试验：在军事和民用领域，需要对材料在爆炸冲击下的变形和破坏行为进行测试，动态电阻应变仪可对这些变化进行精确的记录和分析。
3.动态力学性能测试：在材料科学和工程领域，需要对材料的动态力学特性进行测试，例如材料的弹性模量、泊松比、动态损伤特征等。
总结动态电阻应变仪是一种精密测量材料动态应变特性的仪器，在材料科学和工程领域有着广泛的应用。
其高灵敏度、宽测试范围、高精度和易于操作的特点，使其成为材料科学和工程领域不可或缺的测试仪器之一。
第2章 电阻应变计的原理及使用2.1 电阻应变计的工作原理电阻应变计习惯称为电阻应变片，简称应变计或应变片。
出现于第二次世界大战结束的前后，已经有六十多年的历史。
电阻应变计的应用范围十分广泛，适用的结构包括航空、航天器、原子能反应堆、桥梁、道路、大坝以及各种机械设备、建筑物等；适用的材料包括钢铁、铝、木材、塑料、玻璃、土石、复合材料等各种金属及非金属材料。
并且，它不仅适用于室内实验、模型实验，还可以在现场对实际结构或部件进行测量，这些特点是任何一种传感元件或传感器所不能比拟的。
另外，它在对结构和设备的安全监测方面也有广泛的应用前景。
电阻应变计是一种用途广泛的高精度力学量传感元件，其基本任务就是把构件表面的变形量转变为电信号，输入相关的仪器仪表进行分析。
在自然界中，除超导外的所有物体都有电阻，不同的物体导电能力不同。
物体电阻的大小与物体的材料性能和几何形状有关，电阻应变计正是利用了导体电阻的这一特点。
电阻应变计的最主要组成部分是敏感栅。
敏感栅可以看成为一根电阻丝，其材料性能和几何形状的改变会引起栅丝的阻值变化。
设一根金属电阻丝，其材料的电阻率为ρ，原始长度为L 。
不失一般性，假设其横截面是直径为D 的圆形，面积为A ，初始时该电阻丝的电阻值为R ：AL R ρ= （2-1） 在外力作用下，电阻丝会产生变形。
假设电阻丝沿轴向伸长，其横向尺寸会相应缩小，横截面的半径减少导致横截面面积发生变化。
导线的横截面原面积为42D A π=，其相对变化为 L dL DdD A dA μ22−== （2-2） 其中μ为金属丝材料的泊松比。
dL/L 为金属导线长度的相对变化，用应变表示，即：LdL =ε ( 2-3 ) 在电阻丝伸长的过程中所产生的电阻值的变化成为：(εμρ)ρρρ21++=−+=d A dA L dL d R dR （2-4） 在式中，前一项是由金属丝变形后电阻率发生变化所引起的；后一项是由金属丝变形后几何尺寸发生变化所引起的。

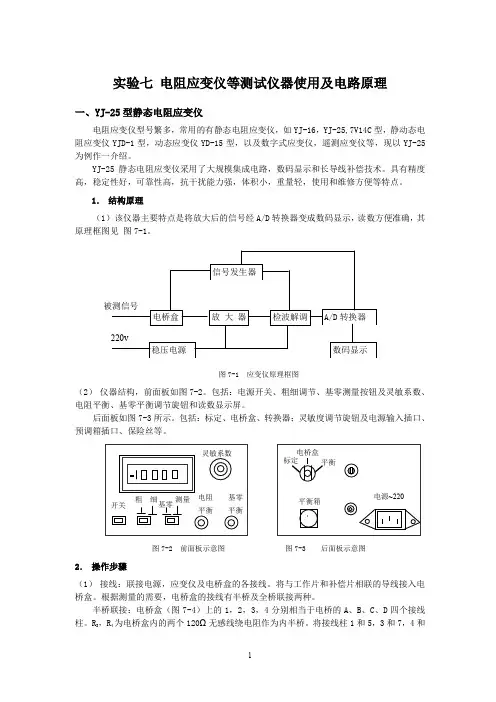

实验七 电阻应变仪等测试仪器使用及电路原理一、YJ-25型静态电阻应变仪电阻应变仪型号繁多，常用的有静态电阻应变仪，如YJ-16，YJ-25,7V14C 型，静动态电阻应变仪YJD-1型，动态应变仪YD-15型，以及数字式应变仪，遥测应变仪等，现以YJ-25为例作一介绍。
YJ-25静态电阻应变仪采用了大规模集成电路，数码显示和长导线补偿技术。
具有精度高，稳定性好，可靠性高，抗干扰能力强，体积小，重量轻，使用和维修方便等特点。
1． 结构原理（1）该仪器主要特点是将放大后的信号经A/D 转换器变成数码显示，读数方便准确，其原理框图见 图7-1。
图7-1 应变仪原理框图（2） 仪器结构，前面板如图7-2。
包括：电源开关、粗细调节、基零测量按钮及灵敏系数、电阻平衡、基零平衡调节旋钮和读数显示屏。
后面板如图7-3所示。
包括：标定、电桥盒、转换器；灵敏度调节旋钮及电源输入插口、预调箱插口、保险丝等。
图7-2 前面板示意图 图7-3 后面板示意图2． 操作步骤（1） 接线：联接电源，应变仪及电桥盒的各接线。
将与工作片和补偿片相联的导线接入电桥盒。
根据测量的需要，电桥盒的接线有半桥及全桥联接两种。
半桥联接：电桥盒（图7-4）上的1，2，3，4分别相当于电桥的A 、B 、C 、D 四个接线柱。
R 3，R 4为电桥盒内的两个120Ω无感线绕电阻作为内半桥。
将接线柱1和5，3和7，4和8分别短接，在1、2之间接工作片R 1，2、3之间接补偿片R 2，即为半桥单点测量接线。
见图7-4（a ）。
全桥联接：将电桥盒1和5，3和7，4和8之间的短接片全部取下。
分别在（1、2），（2、3），（3、4），（4、1）之间接应变片。
即为全桥联接见图7-4（b ）。
（a ） （b ）图7-4 电桥盒示意图多点测量时应变片的导线接入P20R-25型预调平衡箱，并将预调平衡与应变仪联在一起，后面板上的开关拨到预调箱档上。
（2） 标定：调整灵敏系数，使指示值K 对在2.00上，在仪器标定后，再对至与应变片灵敏系数相同的数值上。
