下载文档原格式

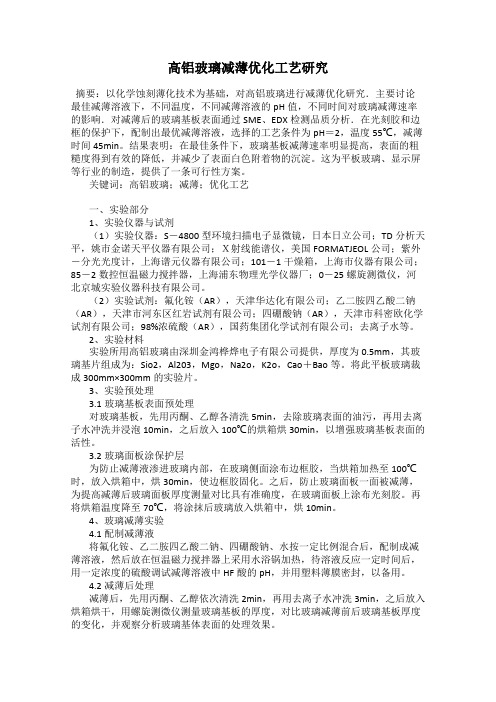

高铝玻璃减薄优化工艺研究摘要：以化学蚀刻薄化技术为基础，对高铝玻璃进行减薄优化研究．主要讨论最佳减薄溶液下，不同温度，不同减薄溶液的pH值，不同时间对玻璃减薄速率的影响．对减薄后的玻璃基板表面通过SME、EDX检测品质分析．在光刻胶和边框的保护下，配制出最优减薄溶液，选择的工艺条件为pH＝2，温度55℃，减薄时间45min。
结果表明：在最佳条件下，玻璃基板减薄速率明显提高，表面的粗糙度得到有效的降低，并减少了表面白色附着物的沉淀。
这为平板玻璃、显示屏等行业的制造，提供了一条可行性方案。
关键词：高铝玻璃；减薄；优化工艺一、实验部分1、实验仪器与试剂（1）实验仪器：S－4800型环境扫描电子显微镜，日本日立公司；TD分析天平，姚市金诺天平仪器有限公司；Ｘ射线能谱仪，美国FORMATJEOL公司；紫外－分光光度计，上海谱元仪器有限公司；101－1干燥箱，上海市仪器有限公司；85－2数控恒温磁力搅拌器，上海浦东物理光学仪器厂；0－25螺旋测微仪，河北京城实验仪器科技有限公司。
（2）实验试剂：氟化铵（AR），天津华达化有限公司；乙二胺四乙酸二钠（AR），天津市河东区红岩试剂有限公司；四硼酸钠（AR），天津市科密欧化学试剂有限公司；98%浓硫酸（AR），国药集团化学试剂有限公司；去离子水等。
2、实验材料实验所用高铝玻璃由深圳金鸿桦烨电子有限公司提供，厚度为0.5mm，其玻璃基片组成为：Sio2，Al203，Mgo，Na2o，K2o，Cao＋Bao等。
将此平板玻璃裁成300mm×300mm的实验片。
3、实验预处理3.1玻璃基板表面预处理对玻璃基板，先用丙酮、乙醇各清洗5min，去除玻璃表面的油污，再用去离子水冲洗并浸泡10min，之后放入100℃的烘箱烘30min，以增强玻璃基板表面的活性。
3.2玻璃面板涂保护层为防止减薄液渗进玻璃内部，在玻璃侧面涂布边框胶，当烘箱加热至100℃时，放入烘箱中，烘30min，使边框胶固化。
![玻璃减薄技术.[文字可编辑]](https://img.taocdn.com/s1/m/fc2b7232770bf78a652954dd.png)
